為了考核每臺容器、鍋爐或不銹鋼焊管焊縫的化學成分、金相組織、力學性能及耐晶間腐蝕性能，不可能直接在不銹鋼焊管產品上截取焊接接頭試件進行試驗。通常在容器、鍋爐或管路施焊過程中帶焊接試板，試板的牌號、爐批號、厚度應當與產品鋼材完全相同，焊接材料也應與產品焊接中焊接材料同規格、同爐批號。試板的焊接工藝與焊接成品時相同，焊接試件可以在焊接產品之初施焊，也可以在焊接不銹(xiu)鋼管產品結束后施焊，焊工和焊接設備仍與焊接產品時一樣。這樣做的目的是使它所處環境與正式產品一樣，成為焊接產品的一個組成部分，完全可以用它來代表產品焊接接頭的質量，焊接試件所取得的各項數據亦可代表該產品焊接接頭的真實情況。
一、破壞性(xing)檢驗包括下列內容：
1. 焊(han)接接頭性能檢(jian)驗
焊(han)(han)(han)(han)接(jie)(jie)(jie)接(jie)(jie)(jie)頭(tou)(tou)力(li)學性(xing)能(neng)試(shi)(shi)驗按(an)(an)《焊(han)(han)(han)(han)接(jie)(jie)(jie)接(jie)(jie)(jie)頭(tou)(tou)機械(xie)性(xing)能(neng)試(shi)(shi)驗取(qu)樣方(fang)法》（GB／T 2649-1989）進行(xing)。焊(han)(han)(han)(han)接(jie)(jie)(jie)接(jie)(jie)(jie)頭(tou)(tou)力(li)學試(shi)(shi)驗按(an)(an)《焊(han)(han)(han)(han)接(jie)(jie)(jie)接(jie)(jie)(jie)頭(tou)(tou)拉(la)伸試(shi)(shi)驗方(fang)法》（GB／T 2651-2008）、《焊(han)(han)(han)(han)接(jie)(jie)(jie)接(jie)(jie)(jie)頭(tou)(tou)彎曲試(shi)(shi)驗方(fang)法》（GB／T 2653-2008）、《焊(han)(han)(han)(han)接(jie)(jie)(jie)接(jie)(jie)(jie)頭(tou)(tou)硬(ying)度試(shi)(shi)驗方(fang)法》（GB／T 2654-2008）和(he)《焊(han)(han)(han)(han)縫(feng)及熔敷金屬(shu)拉(la)伸試(shi)(shi)驗方(fang)法》（GB／T 2652-2008）等標準進行(xing)檢驗，必(bi)要時還需焊(han)(han)(han)(han)接(jie)(jie)(jie)接(jie)(jie)(jie)頭(tou)(tou)的(de)沖擊試(shi)(shi)驗，按(an)(an)《焊(han)(han)(han)(han)接(jie)(jie)(jie)接(jie)(jie)(jie)頭(tou)(tou)沖擊試(shi)(shi)驗方(fang)法》（GB／T 2650-2008）標準進行(xing)。
2. 焊縫金(jin)屬的化(hua)學(xue)成分分析
從焊(han)縫金(jin)屬中鉆取試樣進行化學(xue)分析(xi)，測定(ding)各元(yuan)素(su)含量。
3. 焊接接頭金相組織檢查(cha)
從焊接試件中截取焊縫(feng)及熱影響(xiang)區試樣，借(jie)助于放大鏡或顯微鏡檢(jian)查該(gai)區域(yu)由(you)于焊接過程熱循環的(de)影響(xiang)而產(chan)生的(de)金相組織變(bian)化。
4. 鐵素體含量的測定
如前所(suo)述，在奧氏體(ti)型(xing)不(bu)銹鋼焊(han)縫(feng)(feng)(feng)中(zhong)含(han)有(you)一定數量(liang)(liang)的鐵素(su)體(ti)組織，能(neng)提(ti)高焊(han)縫(feng)(feng)(feng)金屬的抗(kang)裂(lie)性能(neng)和(he)耐晶間腐蝕能(neng)力(li)。但鐵素(su)體(ti)含(han)量(liang)(liang)過多，也(ye)(ye)是有(you)害的。控制(zhi)鐵素(su)體(ti)在焊(han)縫(feng)(feng)(feng)金屬中(zhong)含(han)量(liang)(liang)，可以(yi)避免焊(han)縫(feng)(feng)(feng)金屬在溫度較(jiao)高的工作條(tiao)件下形成σ相(xiang)組織，也(ye)(ye)可防止在非氧化(hua)性介質中(zhong)化(hua)學耐腐蝕性能(neng)的降低(di)。測(ce)(ce)定焊(han)縫(feng)(feng)(feng)金屬中(zhong)鐵素(su)體(ti)含(han)量(liang)(liang)，根據《鉻(ge)鎳奧氏體(ti)不(bu)銹鋼焊(han)縫(feng)(feng)(feng)鐵素(su)體(ti)含(han)量(liang)(liang)測(ce)(ce)量(liang)(liang)方法》（GB／T 1954-2008）進行。
5. 耐蝕性檢查
為了確保(bao)奧(ao)氏體不銹鋼焊管焊接(jie)接(jie)頭具有良(liang)好(hao)的耐(nai)蝕性，應(ying)根據設計圖樣要(yao)求按照不同(tong)的耐(nai)腐蝕方法進(jin)行不同(tong)的檢(jian)測，試(shi)驗合格后，將其結(jie)果填寫在產(chan)品制(zhi)造工(gong)序卡中流轉，最后存檔。
二、破壞性試驗(yan)方法在檢驗(yan)焊縫中強導體含量主要有金相法和磁性法。
1. 金(jin)相法(fa)
是一種(zhong)破(po)壞性試(shi)驗(yan)方(fang)法。通(tong)常在(zai)(zai)產品上帶有檢驗(yan)用的焊(han)接試(shi)樣(yang)，或者在(zai)(zai)厚(hou)為12～16mm鋼板上堆(dui)焊(han)大于5層的焊(han)縫。從焊(han)縫金(jin)屬或堆(dui)焊(han)金(jin)屬長度方(fang)向(xiang)中段(duan)切取金(jin)相試(shi)樣(yang)10～12mm，垂直于焊(han)接方(fang)向(xiang)的橫斷面金(jin)相觀測面的金(jin)相試(shi)樣(yang)，不應(ying)在(zai)(zai)起弧和滅弧處(chu)取樣(yang)。共(gong)取不少(shao)于6個金(jin)相試(shi)樣(yang)，將其進行(xing)研(yan)磨(mo)、拋光、浸蝕(shi)，以試(shi)樣(yang)能完整、真(zhen)實、清晰地顯示(shi)出鐵素體的輪廓為準。
金(jin)相(xiang)法(fa)鐵素(su)體(ti)(ti)的(de)(de)(de)(de)(de)測(ce)量(liang)規(gui)定(ding)用金(jin)相(xiang)割(ge)線(xian)(xian)法(fa)作(zuo)為統一的(de)(de)(de)(de)(de)測(ce)量(liang)方法(fa)，求鐵素(su)體(ti)(ti)的(de)(de)(de)(de)(de)平(ping)(ping)均(jun)含量(liang)。金(jin)相(xiang)割(ge)線(xian)(xian)法(fa)是(shi)定(ding)量(liang)金(jin)相(xiang)方法(fa)之一，是(shi)將試樣放(fang)在放(fang)大倍數不小(xiao)于(yu)500倍的(de)(de)(de)(de)(de)顯(xian)微鏡(jing)下，用帶有(you)(you)100個(ge)刻度(du)（格）的(de)(de)(de)(de)(de)測(ce)微目(mu)鏡(jing)或有(you)(you)100分(fen)度(du)的(de)(de)(de)(de)(de)目(mu)鏡(jing)片(pian)測(ce)量(liang)分(fen)度(du)直(zhi)尺（線(xian)(xian)）切割(ge)到的(de)(de)(de)(de)(de)相(xiang)對量(liang)（占100個(ge)格中的(de)(de)(de)(de)(de)多少格），所得(de)數值作(zuo)為該(gai)(gai)視(shi)場內(nei)鐵素(su)體(ti)(ti)的(de)(de)(de)(de)(de)相(xiang)對量(liang)。移(yi)動載物臺(tai)，更動視(shi)場位置，可以選測(ce)任意的(de)(de)(de)(de)(de)視(shi)場數目(mu)，一般只需選擇(ze)不小(xiao)于(yu)10個(ge)有(you)(you)代表(biao)性視(shi)場，取其平(ping)(ping)均(jun)值作(zuo)為該(gai)(gai)試樣中鐵素(su)體(ti)(ti)的(de)(de)(de)(de)(de)平(ping)(ping)均(jun)含量(liang)。

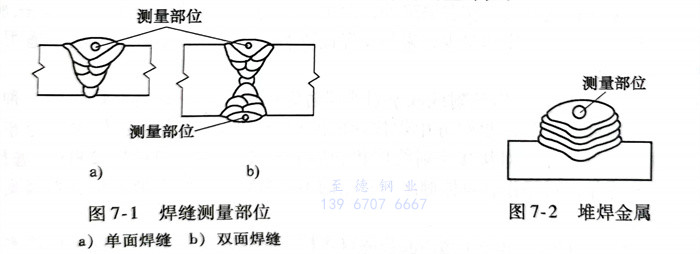

單(dan)面(mian)(mian)焊(han)(han)縫，一般以(yi)其正(zheng)面(mian)(mian)最(zui)外(wai)(wai)層(ceng)(ceng)焊(han)(han)道中(zhong)部(bu)(bu)橫斷(duan)(duan)面(mian)(mian)作(zuo)(zuo)為測(ce)(ce)量(liang)部(bu)(bu)位；雙面(mian)(mian)焊(han)(han)縫則(ze)以(yi)兩(liang)個正(zheng)面(mian)(mian)最(zui)外(wai)(wai)層(ceng)(ceng)焊(han)(han)道中(zhong)部(bu)(bu)橫斷(duan)(duan)面(mian)(mian)作(zuo)(zuo)為測(ce)(ce)量(liang)部(bu)(bu)位，如圖(tu)7-1所示。堆焊(han)(han)金屬應(ying)以(yi)最(zui)外(wai)(wai)層(ceng)(ceng)中(zhong)部(bu)(bu)斷(duan)(duan)面(mian)(mian)作(zuo)(zuo)為測(ce)(ce)量(liang)部(bu)(bu)位，如圖(tu)7-2所示。對于大面(mian)(mian)積(ji)堆焊(han)(han)有過(guo)渡層(ceng)(ceng)時，根據技術條件測(ce)(ce)量(liang)過(guo)渡層(ceng)(ceng)的(de)鐵素體(ti)含量(liang)，則(ze)以(yi)其最(zui)外(wai)(wai)層(ceng)(ceng)兩(liang)道搭(da)接處作(zuo)(zuo)為測(ce)(ce)量(liang)部(bu)(bu)位。
一(yi)般情(qing)況(kuang)下，取3個金相試(shi)樣(yang)(yang)。每個試(shi)樣(yang)(yang)都(dou)測(ce)10以(yi)上有代表性(xing)視場，取平均(jun)值作為該試(shi)樣(yang)(yang)測(ce)量(liang)(liang)結(jie)果，再以(yi)3個試(shi)樣(yang)(yang)測(ce)量(liang)(liang)結(jie)果的平均(jun)值作為最后結(jie)果。
另外，金(jin)相標樣(yang)圖譜法(fa)屬于近似(si)或半(ban)(ban)定量(liang)的(de)金(jin)相法(fa)，用(yong)它(ta)測量(liang)只能給(gei)出鐵素體含(han)量(liang)的(de)大(da)致數(shu)值范(fan)圍，可在比較篩選(xuan)試驗、中間近似(si)測量(liang)及其他半(ban)(ban)定量(liang)試驗時(shi)使用(yong)。
近年來，國(guo)內外(wai)發展使用(yong)了(le)“掃描(miao)電鏡(jing)和(he)微機處(chu)(chu)理(li)的(de)(de)聯合測(ce)定法”。先(xian)切(qie)取金相試片后(hou)，通過掃描(miao)電鏡(jing)進行攝像(xiang)，然后(hou)經過微機進行著色處(chu)(chu)理(li)，并精(jing)確地計(ji)算出不同的(de)(de)含(han)(han)量(liang)；也可以通過掃描(miao)電鏡(jing)目測(ce)相的(de)(de)分(fen)布狀態，這是目前測(ce)量(liang)鐵素體含(han)(han)量(liang)最先(xian)進的(de)(de)方法，已得到廣泛(fan)采(cai)用(yong)。
2. 磁性法
根(gen)據磁(ci)導率變化來測定(ding)鐵(tie)素體的(de)(de)(de)(de)含量(liang)(liang)(liang)(liang)。磁(ci)性法分(fen)(fen)破(po)壞性測量(liang)(liang)(liang)(liang)和(he)非破(po)壞性測量(liang)(liang)(liang)(liang)兩種(zhong)。破(po)壞性測量(liang)(liang)(liang)(liang)試(shi)樣的(de)(de)(de)(de)取樣，基(ji)本上與(yu)金相(xiang)法標準中(zhong)關(guan)于(yu)測量(liang)(liang)(liang)(liang)部(bu)位(wei)的(de)(de)(de)(de)有關(guan)規(gui)定(ding)相(xiang)同。非破(po)壞性測量(liang)(liang)(liang)(liang)用(yong)(yong)探頭(tou)式儀器(qi)進行(xing)，根(gen)據技術條件(jian)和(he)實際情況，適(shi)當選擇合(he)理部(bu)位(wei)。在選定(ding)的(de)(de)(de)(de)測量(liang)(liang)(liang)(liang)部(bu)位(wei)取10個均勻分(fen)(fen)布的(de)(de)(de)(de)測量(liang)(liang)(liang)(liang)值的(de)(de)(de)(de)平(ping)均值，作為測量(liang)(liang)(liang)(liang)結(jie)果。測量(liang)(liang)(liang)(liang)不(bu)銹(xiu)鋼復合(he)板及堆焊(han)層的(de)(de)(de)(de)鐵(tie)素體的(de)(de)(de)(de)探頭(tou)儀應備有專用(yong)(yong)探頭(tou)，磁(ci)場滲透深度(du)≤2mm，以保(bao)證鐵(tie)磁(ci)基(ji)材(cai)對測量(liang)(liang)(liang)(liang)結(jie)果不(bu)產(chan)生明顯影響。探頭(tou)式儀器(qi)使(shi)用(yong)(yong)過程中(zhong)，探頭(tou)的(de)(de)(de)(de)觸(chu)頭(tou)與(yu)被測面(mian)之間應保(bao)持點接觸(chu)。該檢查方法不(bu)適(shi)于(yu)純奧氏體不(bu)銹(xiu)鋼焊(han)管的(de)(de)(de)(de)焊(han)縫。
