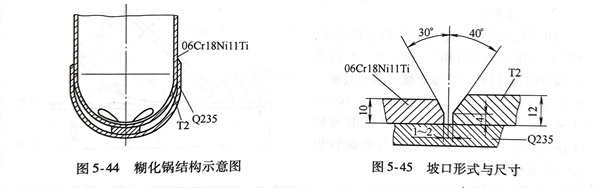

糊化鍋的結構示意圖如圖5-44所示。06Cr18Ni11Ti 不銹鋼(gang)板厚為10mm，純銅板厚為12mm，接頭緊貼在Q235碳鋼板的外襯上。采用埋弧焊時不需要焊劑墊。焊接坡口形式與尺寸如圖5-45所示。

  采用(yong)的焊接工藝：焊絲為T2，直(zhi)徑為4mm，選用(yong)焊劑HJ431或HJ350。采用(yong)直(zhi)流電(dian)源進行施(shi)焊。

施焊步驟(zou)：

   1. 清理坡口表(biao)面，去除(chu)(chu)表(biao)面氧(yang)化(hua)物(wu)(wu)和(he)(he)臟(zang)物(wu)(wu)；背面Q235鋼同樣要除(chu)(chu)銹和(he)(he)清除(chu)(chu)臟(zang)物(wu)(wu)；焊前用(yong)砂布擦去焊絲氧(yang)化(hua)物(wu)(wu)。

   2. 選用較大熱(re)輸人的(de)焊(han)接參(can)數(shu)，以獲得(de)較好的(de)焊(han)縫成形。其焊(han)接參(can)數(shu)為：焊(han)接電流600～800A，電弧電壓42～46V，焊(han)接速(su)度(du)18～21.5m/h，送絲速(su)度(du)139m/h。

  焊(han)后(hou)先進行目視檢(jian)查(cha)，然后(hou)再進行無損檢(jian)測，未(wei)(wei)發現裂紋、未(wei)(wei)焊(han)透和未(wei)(wei)熔(rong)合缺陷，成(cheng)功地焊(han)成(cheng)了生產啤灑(sa)的糊化鍋。

  施焊(han)前曾進行過工藝評(ping)定，對焊(han)接(jie)(jie)(jie)接(jie)(jie)(jie)頭(tou)進行了力學性能試(shi)驗(yan)，焊(han)接(jie)(jie)(jie)接(jie)(jie)(jie)頭(tou)的(de)抗拉(la)強(qiang)度(du)(du)(du)為（330～390／360）MPa，高(gao)于(yu)純銅(tong)抗拉(la)強(qiang)度(du)(du)(du)值（200MPa），冷(leng)彎角達到(dao)120°仍未開裂，完全滿足了圖樣(yang)的(de)技術要(yao)求。通(tong)過金(jin)相觀察(cha)，看(kan)到(dao)靠近06Cr18Ni11Ti 不銹(xiu)鋼(gang)(gang)一側的(de)焊(han)接(jie)(jie)(jie)接(jie)(jie)(jie)頭(tou)組(zu)(zu)織，在金(jin)屬基體上分(fen)(fen)布著大量(liang)的(de)枝(zhi)狀(zhuang)晶(jing)，這(zhe)些枝(zhi)狀(zhuang)晶(jing)是(shi)由(you)熔點高(gao)于(yu)純銅(tong)的(de)鐵、鎳、鉻(ge)等合(he)金(jin)元素(su)組(zu)(zu)成。這(zhe)是(shi)由(you)于(yu)焊(han)接(jie)(jie)(jie)熔池從液(ye)態(tai)(tai)到(dao)固態(tai)(tai)轉變(bian)過程(cheng)中，因溶解度(du)(du)(du)變(bian)小，在結晶(jing)時上述合(he)金(jin)元素(su)首先析出(chu)(chu)的(de)緣故。用(yong)電子探針測(ce)出(chu)(chu)枝(zhi)狀(zhuang)晶(jing)主(zhu)要(yao)化學成分(fen)(fen)的(de)質量(liang)分(fen)(fen)數（％）為：Fe 55～66，Ni7～11，Cr 15～18，Cu 7～12，接(jie)(jie)(jie)近不銹(xiu)鋼(gang)(gang)06Cr18Ni11Ti中的(de)含量(liang)。不銹(xiu)鋼(gang)(gang)06Cr18Ni11Ti與焊(han)縫的(de)熔合(he)處有一個(ge)明顯的(de)界面(mian)，焊(han)縫側析出(chu)(chu)的(de)枝(zhi)狀(zhuang)晶(jing)較為細小，分(fen)(fen)布也較稀疏。
