一、不銹鋼（或碳鋼）與鉬的焊接性
不銹鋼（或碳鋼）與鉬及鉬合金的焊接構件，在實際生產中應用較多。但由于鉬及鉬合金與鋼的物理性能相差較大，在焊接過程中出現很多問題。
1. 鋼與鉬焊接時，主要取決于鉬及鉬合金的成分和性能，鉬及鉬合金與鋼焊接時，當加熱到400℃時，發生輕微的氧化；在600℃以上時，迅速氧化成MoO3化合物。氧在鉬中的溶解度很小，當氧含量增加時，所形成的氧化物沿晶界析出，其他雜質的化合物脆性也析出晶界，使焊接難以進行。
2. 焊(han)(han)接(jie)(jie)鋼(gang)(gang)與鉬時，靠近鉬母(mu)材金屬側(ce)(ce)，容易出現(xian)高(gao)硬度(du)(du)和高(gao)脆(cui)性區，其寬度(du)(du)可達0.5～3μm。靠近鋼(gang)(gang)母(mu)材金屬側(ce)(ce)的(de)脆(cui)性傾向小。焊(han)(han)后冷卻速(su)度(du)(du)快，鉬母(mu)材金屬側(ce)(ce)會(hui)出現(xian)馬氏體組織，導致焊(han)(han)縫(feng)熱影響區及接(jie)(jie)頭(tou)區脆(cui)化，在(zai)焊(han)(han)接(jie)(jie)應力的(de)作用下會(hui)嚴重地增加接(jie)(jie)頭(tou)產生裂(lie)紋的(de)傾向，所(suo)以，鉬與鋼(gang)(gang)的(de)焊(han)(han)接(jie)(jie)性比較差。
3. 鋼(gang)與鉬焊(han)接(jie)的異種焊(han)縫金(jin)屬(shu)(shu)由(you)三部分組成(cheng)(cheng)，且(qie)焊(han)縫成(cheng)(cheng)分不(bu)均(jun)勻(yun)。靠近鋼(gang)母材側(ce)(ce)是(shi)(shi)由(you)鋼(gang)與金(jin)屬(shu)(shu)間(jian)(jian)化(hua)合(he)物(wu)組成(cheng)(cheng)的雙相組織，其硬(ying)度(du)急劇上升；靠近鉬母材側(ce)(ce)是(shi)(shi)由(you)金(jin)屬(shu)(shu)間(jian)(jian)化(hua)合(he)物(wu)組成(cheng)(cheng)的雙向組織，硬(ying)度(du)也急劇上升；焊(han)縫中間(jian)(jian)是(shi)(shi)由(you)鉬與鋼(gang)之(zhi)間(jian)(jian)的金(jin)屬(shu)(shu)間(jian)(jian)化(hua)合(he)物(wu)所組成(cheng)(cheng)，硬(ying)度(du)同樣也是(shi)(shi)很高。這(zhe)些是(shi)(shi)鉬與鋼(gang)焊(han)接(jie)難點。
二、不(bu)銹鋼(gang)（或碳鋼(gang)）與鉬的(de)焊接(jie)工藝
鋼(gang)與鉬(mu)可采用氬弧焊(han)(han)(han)、電子(zi)束焊(han)(han)(han)和氣體保護焊(han)(han)(han)等焊(han)(han)(han)接方(fang)法，均可實現熔(rong)焊(han)(han)(han)-釬焊(han)(han)(han)接頭(tou)。這種焊(han)(han)(han)接工(gong)藝的(de)實質是(shi)使鋼(gang)母(mu)材側熔(rong)化(hua)金屬較多，而鉬(mu)母(mu)材側只是(shi)加(jia)熱增加(jia)溫度(du)而不熔(rong)化(hua)或熔(rong)化(hua)很少，用被(bei)焊(han)(han)(han)鋼(gang)的(de)液態金屬浸(jin)潤鉬(mu)形成(cheng)釬焊(han)(han)(han)焊(han)(han)(han)縫(feng)。這就避免了鋼(gang)中碳與鉬(mu)形成(cheng)又(you)硬又(you)脆的(de)化(hua)合物，使接頭(tou)區(qu)脆化(hua)問題得到解決。
為(wei)了提(ti)高鋼(gang)與(yu)(yu)鉬(mu)的接(jie)(jie)頭(tou)性(xing)能(neng)，還(huan)可以采用加中間過(guo)渡層的方法。焊(han)(han)(han)接(jie)(jie)工藝(yi)雖然復雜，但其焊(han)(han)(han)接(jie)(jie)性(xing)良好(hao)。焊(han)(han)(han)前對(dui)焊(han)(han)(han)件表(biao)面的處理(li)極為(wei)重要(yao)，焊(han)(han)(han)接(jie)(jie)工藝(yi)必須嚴(yan)格(ge)控(kong)制(zhi)，表(biao)5-93列(lie)出了采用電子束(shu)焊(han)(han)(han)和氬弧焊(han)(han)(han)對(dui)不銹鋼(gang)與(yu)(yu)鉬(mu)進行熔焊(han)(han)(han)-釬焊(han)(han)(han)的焊(han)(han)(han)接(jie)(jie)參數和接(jie)(jie)頭(tou)力學性(xing)能(neng)。

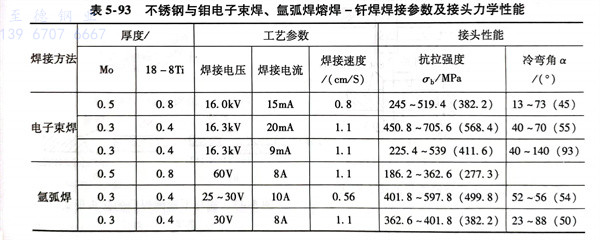

表(biao)5-93 不銹鋼與鉬(mu)電子束焊(han)(han)、氬弧焊(han)(han)熔(rong)焊(han)(han)-釬焊(han)(han)焊(han)(han)接參(can)數及(ji)接頭(tou)力學性能
