1. 焊(han)接材料(liao)的選擇

  這兩種鋼焊接時，可采用焊條電弧焊、埋弧焊、CO2氣體保護焊和混合氣體保護焊。采用混合氣體保護焊時，混合氣體的體積分數（％）有下列幾種類型：Ar 98＋CO₂2；Ar 40＋CO₂60； He 40＋CO₂60； He 20 ＋CO₂80； Ar 75 ＋CO₂23 ＋O₂2。這些配比都能有效地防止焊縫污染，獲得最佳的焊縫外觀。

2. 焊接工藝

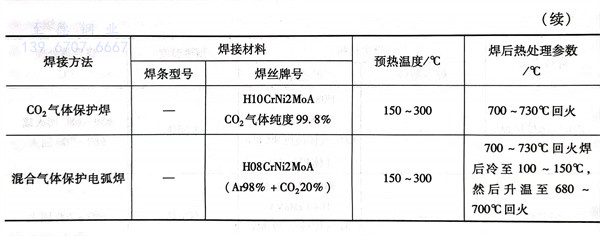

  為了(le)防止這兩(liang)種(zhong)(zhong)牌號的(de)異(yi)種(zhong)(zhong)鋼(gang)焊(han)(han)接接頭形成冷裂紋和脆(cui)化，焊(han)(han)前必須預熱；為了(le)提高異(yi)種(zhong)(zhong)鋼(gang)焊(han)(han)接接頭的(de)力學性能，焊(han)(han)后(hou)應(ying)進行(xing)回火(huo)的(de)熱處(chu)理。有(you)關12Cr13與(yu)Q235兩(liang)種(zhong)(zhong)異(yi)種(zhong)(zhong)鋼(gang)的(de)焊(han)(han)接方法、焊(han)(han)接材料(liao)和焊(han)(han)后(hou)熱處(chu)理參數(shu)的(de)選擇見表5-27。
