1. 焊接接頭形式和坡口的選擇

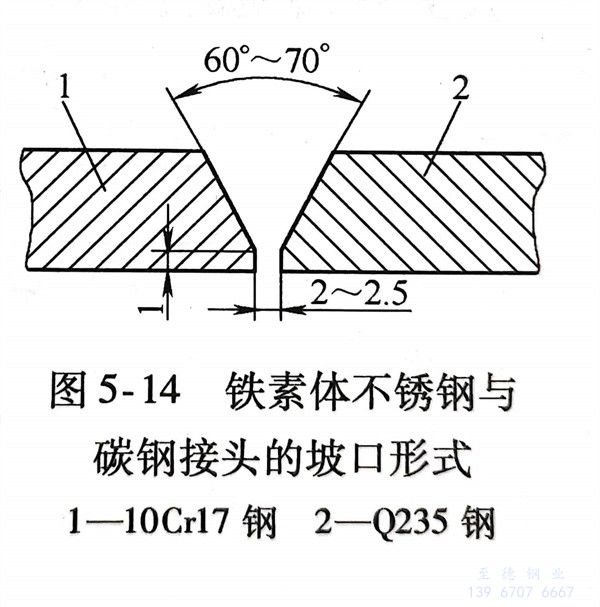

  這兩種鋼焊接結構的焊接接頭盡量采用對接接頭焊縫形式，避免采用T形接頭。通常采用V形坡口，其坡口尺寸如圖5-14所示。由于鐵素體型不銹鋼液體金屬的流動性比奧氏體(ti)型不銹鋼差，為了保證充分焊透，坡口間隙要大一些，通常為2～2.5mm。

2. 焊(han)接(jie)方法的選擇

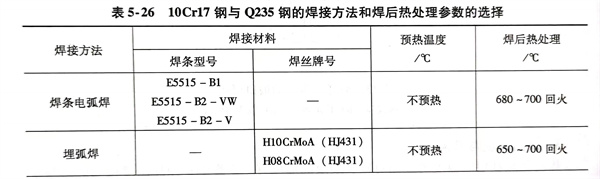

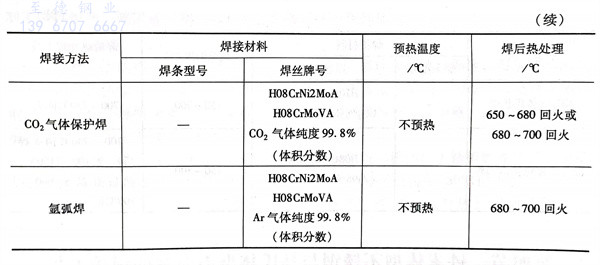

  這兩種鋼的焊接方法可采用焊條電弧焊、埋弧焊、CO₂氣體保護焊和氬弧焊等，其焊接材料、焊前預熱和焊后熱處理參數的選擇，見表5-26。

3. 焊(han)接工藝(yi)

  鐵素(su)體型不銹鋼與碳(tan)鋼焊(han)接(jie)時(shi)，為了防止(zhi)鐵素(su)體型不銹鋼焊(han)縫一(yi)側(ce)晶粒粗(cu)大，產生脆化和(he)裂紋，在焊(han)接(jie)工藝(yi)上(shang)應采取下列措施：

    a. 選用小的熱(re)輸入(ru)，小的焊接(jie)電流(liu)，在(zai)保證焊接(jie)接(jie)頭質(zhi)量的前(qian)提(ti)下用較(jiao)快的焊接(jie)速度。

    b. 采用(yong)短(duan)弧焊，電(dian)弧稍傾向碳鋼母(mu)材金屬(shu)(shu)側(ce)，使兩母(mu)材金屬(shu)(shu)受(shou)熱均勻一致。

    c. 多層焊，待(dai)前一層焊縫冷卻到室(shi)溫后再焊下一道焊縫。

    d. 焊后進行緩冷(leng)。
