奧氏體型不銹鋼與鐵素體型不銹鋼、馬氏體型不(bu)銹鋼的焊接結構多用于腐蝕、高環境之中。因為這種焊接結構，在空氣或酸、堿、鹽的水溶液中，具有很高的化學穩定性，比較耐氧化和耐腐蝕。

1. 焊接性

  由于奧氏(shi)(shi)體型(xing)不銹鋼(gang)與鐵素(su)體型(xing)不銹鋼(gang)、馬(ma)氏(shi)(shi)體型(xing)不銹鋼(gang)二者在化(hua)學成分、物理性能和組織方面的不同，焊接時出現的問題也不盡相同。

    a. 奧(ao)氏體(ti)型不銹(xiu)鋼(gang)(gang)與鐵(tie)素(su)體(ti)型不銹(xiu)鋼(gang)(gang)焊(han)(han)接時，主要問題發生在鐵(tie)素(su)體(ti)型不銹(xiu)鋼(gang)(gang)一(yi)側，焊(han)(han)縫易產生裂紋，且(qie)焊(han)(han)接高溫區易產生粗晶和脆化現象。可以(yi)選用鎳基(ji)焊(han)(han)接材料，但(dan)后者(zhe)的(de)成本較昂貴。操作(zuo)上(shang)與焊(han)(han)接鐵(tie)素(su)體(ti)型不銹(xiu)鋼(gang)(gang)一(yi)樣(yang)，應盡量(liang)采用小的(de)焊(han)(han)接電流，快(kuai)的(de)焊(han)(han)接速度，焊(han)(han)道(dao)(dao)要窄(zhai)，焊(han)(han)條不作(zuo)橫向(xiang)擺動；多層(ceng)焊(han)(han)時，在嚴格(ge)控制層(ceng)間溫度，待前一(yi)焊(han)(han)道(dao)(dao)冷卻后，再焊(han)(han)下一(yi)道(dao)(dao)焊(han)(han)縫。

    b. 奧(ao)氏(shi)(shi)體(ti)型(xing)不(bu)(bu)(bu)銹(xiu)鋼(gang)與(yu)馬(ma)氏(shi)(shi)體(ti)型(xing)不(bu)(bu)(bu)銹(xiu)鋼(gang)焊(han)(han)(han)接(jie)(jie)(jie)(jie)(jie)時，突出的問(wen)題是在馬(ma)氏(shi)(shi)體(ti)型(xing)不(bu)(bu)(bu)銹(xiu)鋼(gang)一側(ce)焊(han)(han)(han)接(jie)(jie)(jie)(jie)(jie)接(jie)(jie)(jie)(jie)(jie)頭有(you)淬(cui)硬傾(qing)向(xiang)。加之由于異種鋼(gang)各自的膨脹系數(shu)相差較(jiao)(jiao)大(da)(da)，焊(han)(han)(han)接(jie)(jie)(jie)(jie)(jie)區的殘余應(ying)力較(jiao)(jiao)大(da)(da)，因此裂紋傾(qing)向(xiang)很大(da)(da)，焊(han)(han)(han)接(jie)(jie)(jie)(jie)(jie)性能(neng)較(jiao)(jiao)差。焊(han)(han)(han)接(jie)(jie)(jie)(jie)(jie)時，首先要對馬(ma)氏(shi)(shi)體(ti)型(xing)不(bu)(bu)(bu)銹(xiu)鋼(gang)待焊(han)(han)(han)處進行(xing)(xing)焊(han)(han)(han)前預熱；與(yu)鐵素體(ti)型(xing)不(bu)(bu)(bu)銹(xiu)鋼(gang)焊(han)(han)(han)接(jie)(jie)(jie)(jie)(jie)采(cai)用(yong)的焊(han)(han)(han)接(jie)(jie)(jie)(jie)(jie)參數(shu)略有(you)不(bu)(bu)(bu)同(tong)，宜采(cai)用(yong)焊(han)(han)(han)接(jie)(jie)(jie)(jie)(jie)電流較(jiao)(jiao)大(da)(da)和(he)焊(han)(han)(han)接(jie)(jie)(jie)(jie)(jie)速度(du)稍慢的焊(han)(han)(han)接(jie)(jie)(jie)(jie)(jie)參數(shu)，焊(han)(han)(han)條可(ke)作橫向(xiang)擺動，適(shi)當(dang)加寬焊(han)(han)(han)道(dao)；可(ke)選(xuan)用(yong)奧(ao)氏(shi)(shi)體(ti)不(bu)(bu)(bu)銹(xiu)鋼(gang)焊(han)(han)(han)接(jie)(jie)(jie)(jie)(jie)材料，也(ye)可(ke)以選(xuan)用(yong)馬(ma)氏(shi)(shi)體(ti)型(xing)不(bu)(bu)(bu)銹(xiu)鋼(gang)焊(han)(han)(han)接(jie)(jie)(jie)(jie)(jie)材料；焊(han)(han)(han)后應(ying)進行(xing)(xing)緩(huan)冷(leng)，當(dang)冷(leng)卻到150～200℃時，適(shi)當(dang)進行(xing)(xing)高溫(wen)回火。

2. 焊接材料

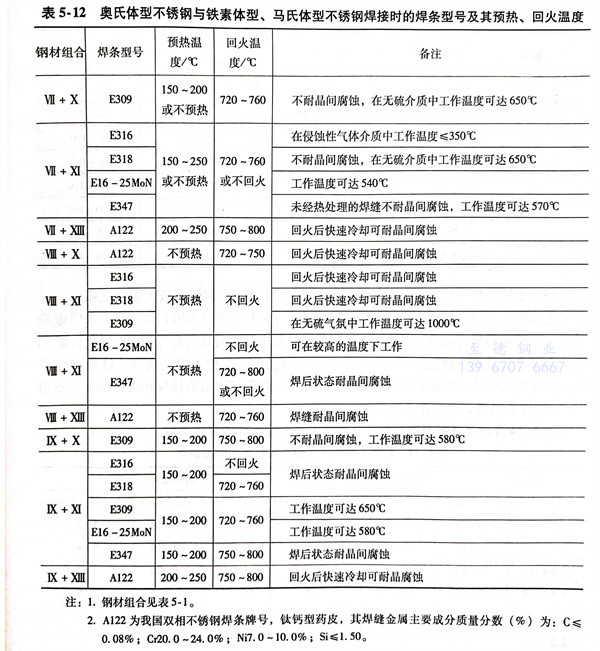

  焊(han)條電弧焊(han)焊(han)接(jie)奧氏體(ti)型(xing)不銹鋼與鐵(tie)素(su)體(ti)型(xing)、馬(ma)氏體(ti)型(xing)不銹鋼時，焊(han)條和(he)預熱溫度(du)及回火(huo)溫度(du)的(de)選擇(ze)見表5-12。

  用(yong)鎢極氬弧焊(han)(han)焊(han)(han)接上述(shu)異種鋼可選(xuan)用(yong)奧氏(shi)體(ti)不銹鋼焊(han)(han)絲，如H08Cr20Ni10Nb、H08Cr19Ni12Mo2 和H03Cr24Ni13焊(han)(han)絲等(deng)；也可選(xuan)用(yong)與(yu)鐵素體(ti)型(xing)(xing)、馬氏(shi)體(ti)型(xing)(xing)母材成(cheng)分相似的填(tian)充材料。

3. 焊(han)接工藝

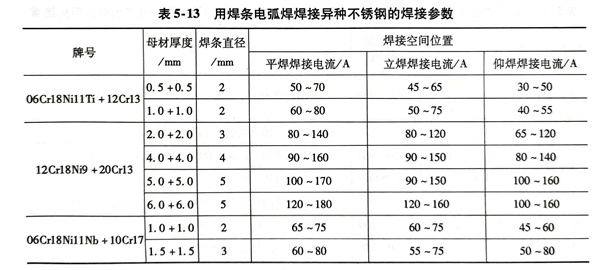

  焊(han)(han)(han)(han)條電弧(hu)(hu)(hu)焊(han)(han)(han)(han)時，引弧(hu)(hu)(hu)要在(zai)引弧(hu)(hu)(hu)板上(shang)進(jin)行(xing)，不(bu)要在(zai)母材上(shang)隨便引弧(hu)(hu)(hu)；焊(han)(han)(han)(han)接時焊(han)(han)(han)(han)條角度要正(zheng)確(que)，運(yun)條要平穩；電弧(hu)(hu)(hu)不(bu)宜過長；收(shou)(shou)弧(hu)(hu)(hu)時采用回焊(han)(han)(han)(han)收(shou)(shou)弧(hu)(hu)(hu)法填滿(man)弧(hu)(hu)(hu)坑，避免(mian)產生火口裂紋。表(biao)5-13為(wei)奧氏(shi)體(ti)(ti)型不(bu)銹鋼與鐵素體(ti)(ti)型不(bu)銹鋼和馬氏(shi)體(ti)(ti)型不(bu)銹鋼焊(han)(han)(han)(han)條電弧(hu)(hu)(hu)焊(han)(han)(han)(han)的(de)焊(han)(han)(han)(han)接參(can)數。

  用(yong)鎢極氬弧焊(han)(han)(han)焊(han)(han)(han)接(jie)時(shi)(shi)，引(yin)弧時(shi)(shi)要提前5～10s送氬氣；在(zai)引(yin)弧板上(shang)引(yin)燃電弧后，立(li)即將電弧引(yin)入(ru)焊(han)(han)(han)縫(feng)。異種不(bu)銹鋼(gang)的(de)薄(bo)板在(zai)熔化(hua)極氣體保(bao)護焊(han)(han)(han)（MIG）焊(han)(han)(han)接(jie)時(shi)(shi)，采用(yong)短(duan)路(lu)過(guo)渡(du)，中厚(hou)板焊(han)(han)(han)接(jie)時(shi)(shi)可采用(yong)射流過(guo)渡(du)。在(zai)焊(han)(han)(han)接(jie)過(guo)程(cheng)中要隨時(shi)(shi)觀察焊(han)(han)(han)縫(feng)表面的(de)顏色(se)(se)；銀白色(se)(se)、金黃(huang)色(se)(se)為(wei)最(zui)好(hao)，藍(lan)色(se)(se)良(liang)好(hao)，紅(hong)灰(hui)色(se)(se)尚可，灰(hui)黑(hei)色(se)(se)是保(bao)護不(bu)良(liang)的(de)表現，這是不(bu)允許(xu)的(de)；焊(han)(han)(han)接(jie)收尾時(shi)(shi)注意多填加焊(han)(han)(han)絲，保(bao)證弧坑填滿(man)；切斷電源后焊(han)(han)(han)槍(qiang)應在(zai)收尾焊(han)(han)(han)縫(feng)上(shang)停(ting)留(liu)3～5s再(zai)停(ting)止供氣，使焊(han)(han)(han)縫(feng)不(bu)受(shou)氧化(hua)影響。

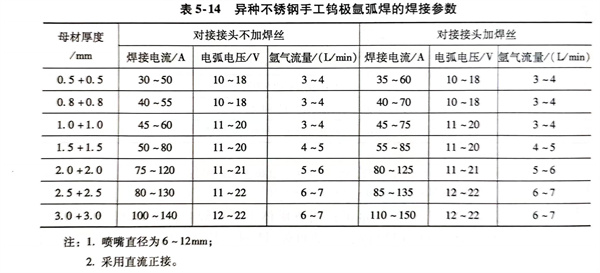

表5-14介紹了幾種厚(hou)度(du)異(yi)種不銹鋼手工(gong)鎢極(ji)氬弧焊的焊接參數。
