裝置內構筑(zhu)物包括管(guan)架(jia)（包括管(guan)廊）、框架(jia)、平臺(tai)梯子、放空煙囪、防火(huo)墻(qiang)、管(guan)溝、圍堰等。
一、框架的(de)布置
1. 框架的類型
框(kuang)(kuang)架(jia)(jia)(jia)(jia)按設(she)備(bei)布(bu)(bu)置(zhi)需要(yao)可以(yi)和(he)管廊(lang)(lang)結(jie)合(he)在一起布(bu)(bu)置(zhi)，如管廊(lang)(lang)下布(bu)(bu)置(zhi)機(ji)、泵，管廊(lang)(lang)的管道在泵的上方，管道上方第一層(ceng)框(kuang)(kuang)架(jia)(jia)(jia)(jia)布(bu)(bu)置(zhi)高位容(rong)器(qi)(qi)，第二層(ceng)布(bu)(bu)置(zhi)冷卻(que)器(qi)(qi)和(he)換(huan)熱器(qi)(qi)，最上一層(ceng)布(bu)(bu)置(zhi)空冷器(qi)(qi)或冷凝冷卻(que)器(qi)(qi)。框(kuang)(kuang)架(jia)(jia)(jia)(jia)也可以(yi)獨立布(bu)(bu)置(zhi)。根據各類設(she)備(bei)要(yao)求設(she)置(zhi)，如塔框(kuang)(kuang)架(jia)(jia)(jia)(jia)、反應器(qi)(qi)框(kuang)(kuang)架(jia)(jia)(jia)(jia)、換(huan)熱設(she)備(bei)和(he)容(rong)器(qi)(qi)框(kuang)(kuang)架(jia)(jia)(jia)(jia)等。
2. 框(kuang)架(jia)的(de)結構尺(chi)寸
框(kuang)(kuang)架的結(jie)構尺寸，按設(she)(she)備(bei)的不同要(yao)求確定(ding)，在(zai)管廊(lang)附近(jin)的框(kuang)(kuang)架，其(qi)(qi)柱距(ju)與管廊(lang)柱距(ju)對(dui)齊(qi)為宜(yi)，一(yi)般(ban)為6m。框(kuang)(kuang)架跨度(du)隨架空設(she)(she)備(bei)要(yao)求不同而異。框(kuang)(kuang)架的高度(du)應(ying)滿足設(she)(she)備(bei)的工藝操作、設(she)(she)備(bei)的安裝檢修和敷(fu)設(she)(she)管道的要(yao)求。框(kuang)(kuang)架的層(ceng)高按最(zui)大設(she)(she)備(bei)要(yao)求確定(ding)，但在(zai)布置設(she)(she)備(bei)時盡(jin)可能將(jiang)尺寸相近(jin)的設(she)(she)備(bei)布置在(zai)同一(yi)層(ceng)框(kuang)(kuang)架上，而且要(yao)考慮(lv)設(she)(she)備(bei)支座梁的位置，使其(qi)(qi)經(jing)濟合理。
二、平臺梯子的(de)布置(zhi)
1. 平臺梯子設置位置
①. 在需要(yao)操(cao)作(zuo)和(he)(he)(he)經(jing)常維(wei)修的(de)場所應設(she)(she)置(zhi)平臺和(he)(he)(he)梯子(zi)，并按(an)防(fang)火要(yao)求設(she)(she)置(zhi)安全梯。在設(she)(she)備和(he)(he)(he)管道上，操(cao)作(zuo)中(zhong)需要(yao)維(wei)修、檢查、調節(jie)和(he)(he)(he)觀察(cha)的(de)地方(fang)，如人孔(kong)、手孔(kong)、塔(ta)、容(rong)器管口法蘭(lan)、調節(jie)閥、安全閥、取樣點、流量(liang)孔(kong)板(ban)(ban)、液面計(ji)、工藝盲板(ban)(ban)、經(jing)常操(cao)作(zuo)的(de)閥門和(he)(he)(he)需要(yao)用機械清理(li)的(de)管道轉彎處都(dou)應設(she)(she)置(zhi)平臺和(he)(he)(he)梯子(zi)。
②. 相鄰塔和立式(shi)容器的平臺標高宜(yi)一(yi)致，以便布(bu)置成聯(lian)合平臺。
③. 設(she)備上的(de)平(ping)臺(tai)不應妨礙設(she)備的(de)檢修(xiu)，否(fou)則應做成可(ke)拆卸的(de)。
④. 管廊進出裝置切斷閥(fa)處(chu)應設(she)置操作平臺。
2. 平臺(tai)的尺寸(cun)
①. 平(ping)臺寬(kuan)度不(bu)應小于(yu)0.8m，平(ping)臺上的凈(jing)空高度不(bu)宜小于(yu)2.2m。
②. 設(she)備人孔中心(xin)(xin)線距(ju)(ju)(ju)平臺(tai)的距(ju)(ju)(ju)離(li)宜(yi)為0.8～1.0m，設(she)備手(shou)孔中心(xin)(xin)線距(ju)(ju)(ju)平臺(tai)的距(ju)(ju)(ju)離(li)宜(yi)為1.0~1.5m。
③. 設備(bei)加料口頂面(mian)距(ju)平臺(tai)的(de)距(ju)離不宜大于1m。
④. 法蘭連(lian)接的立式設(she)備的平臺與(yu)法蘭面的距離不宜(yi)大于1.5m。
⑤. 為立式換熱器(qi)設置的(de)平(ping)臺與上部管箱(xiang)法蘭或管箱(xiang)蓋的(de)距離(li)不宜(yi)大(da)于(yu)1.5m。
⑥. 為(wei)了便于檢修水箱內的管(guan)束，水箱上(shang)的平臺應是可拆卸的。
⑦. 根據防火規(gui)范要(yao)求(qiu)，甲、乙、丙(bing)類塔(ta)區(qu)聯(lian)合平(ping)(ping)(ping)臺以(yi)及其他工(gong)藝設備(bei)和大(da)(da)型(xing)容器(qi)或容器(qi)組的(de)(de)(de)平(ping)(ping)(ping)臺，均應設置不少(shao)于(yu)兩個通往地面的(de)(de)(de)梯(ti)子，作為(wei)安全出口，各安全口的(de)(de)(de)距離不應大(da)(da)于(yu)25m。但對不大(da)(da)于(yu)8m的(de)(de)(de)甲類平(ping)(ping)(ping)臺和長度不大(da)(da)于(yu)15m的(de)(de)(de)乙、丙(bing)類平(ping)(ping)(ping)臺可只設一個梯(ti)子，相(xiang)鄰的(de)(de)(de)框架、平(ping)(ping)(ping)臺宜根據安全疏散的(de)(de)(de)需(xu)要(yao)用走橋(qiao)連通。
⑧. 平臺的(de)防(fang)護(hu)欄桿高度不應小(xiao)于1.05m，距(ju)地面(mian)20m以(yi)上的(de)平臺的(de)防(fang)護(hu)欄桿高度為(wei)不應小(xiao)于1.2m。防(fang)護(hu)欄桿為(wei)固(gu)定(ding)式防(fang)護(hu)設(she)施，影響(xiang)檢(jian)修的(de)欄桿應為(wei)可拆卸的(de)。
⑨. 在設置(zhi)平臺有(you)困難而(er)又需要操作(zuo)和檢修的地方可設置(zhi)直梯或活(huo)動平臺。
⑩. 操作平(ping)臺(tai)（包括設備(bei)平(ping)臺(tai)）的(de)(de)均布活荷載不應(ying)小于3kN／㎡；檢修(xiu)(xiu)平(ping)臺(tai)或(huo)建筑物樓面(mian)的(de)(de)均布活荷載不應(ying)小于4kN／㎡。大型設備(bei)檢修(xiu)(xiu)平(ping)臺(tai)的(de)(de)均布活荷載應(ying)按其最大檢修(xiu)(xiu)部(bu)件(jian)的(de)(de)重量計(ji)算。
3. 梯子(zi)的(de)設置
①. 廠房(fang)和構架的主要(yao)操作(zuo)平臺及操作(zuo)頻(pin)繁(fan)的平臺應采用(yong)斜梯。
②. 成組布(bu)置的塔的聯合平臺宜(yi)采用斜梯。
③. 除上述(shu)場合外，宜采用直梯。
4. 梯子(zi)的(de)尺寸
①. 斜(xie)梯(ti)的(de)(de)傾(qing)(qing)斜(xie)角度(du)不應大于45°，經常性雙向通(tong)行的(de)(de)傾(qing)(qing)斜(xie)角度(du)不宜(yi)大于38°。梯(ti)高不宜(yi)大于5m，大于5m時，應設梯(ti)間(jian)平臺，分段(duan)設梯(ti)。
②. 斜梯凈(jing)寬宜(yi)為0.6～1.1m。
③. 直(zhi)梯凈寬宜為0.4～0.6m。
④. 高(gao)度超過(guo)3m的直梯應設置安全護籠，護籠下端(duan)距地面或平臺(tai)面不(bu)應小于(yu)2.1m，護籠上端(duan)高(gao)出平臺(tai)面，應與欄(lan)桿(gan)高(gao)度一(yi)致(zhi)。
5. 梯(ti)子的高(gao)度
①. 設(she)備上的直(zhi)梯宜從側面通向平臺。單段梯子的高(gao)度不(bu)宜大于10m，高(gao)度大于10m時(shi)，應采(cai)用多段梯，梯段水平交錯布置。
②. 直梯(ti)作為安全疏散梯(ti)時，梯(ti)段高度不應大(da)于15m。
6. 操作和檢修設施

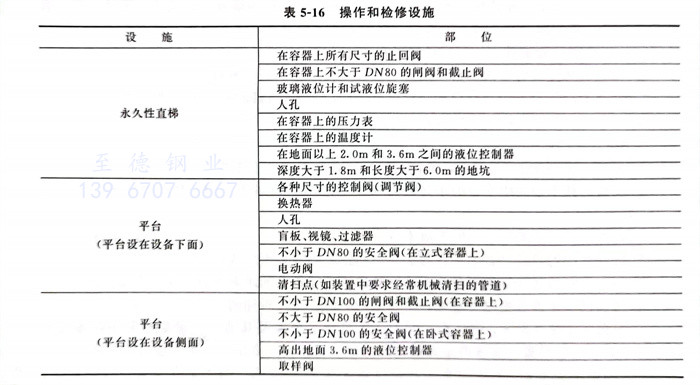

操作和檢修的設施參照表5-16。
三、放空煙囪的布(bu)置
①. 可燃氣(qi)(qi)體及有害氣(qi)(qi)體的排放要求和(he)高度(du)，應(ying)符合現行GB 16297《大氣(qi)(qi)污染綜合排放標(biao)(biao)準》和(he)GB 50160《石(shi)油化工企業設計防火標(biao)(biao)準》有關泄(xie)壓排放的要求。
②. 放(fang)空用煙囪應(ying)設置(zhi)在裝置(zhi)的一端或邊緣地區，且位于裝置(zhi)常(chang)年(nian)最(zui)小頻(pin)率風向的上風側。
③. 放(fang)空用(yong)煙囪(cong)與周圍平臺(tai)的位置關系應符合(he)下列要(yao)求(qiu)。

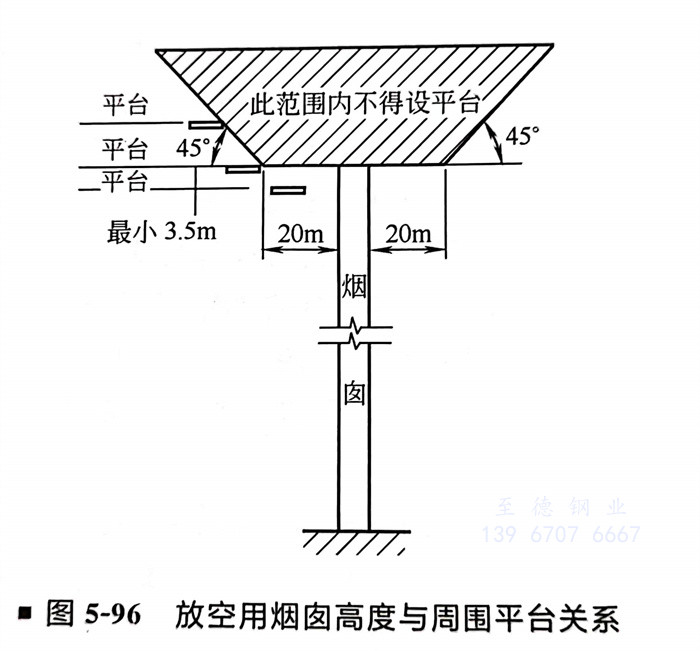

a．如(ru)在(zai)煙囪(cong)頂部外緣水平(ping)方向20m范圍內布(bu)置平(ping)臺，煙囪(cong)頂部至少高出(chu)平(ping)臺3.5m，如(ru)圖(tu)5-96所示(shi)。如(ru)平(ping)臺上還有操(cao)(cao)作室，煙囪(cong)應(ying)高出(chu)操(cao)(cao)作室的屋頂2m。
b. 如在煙囪頂部外(wai)緣算(suan)起水平方(fang)向20m以外(wai)布置(zhi)平臺，平臺應按圖(tu)5-96要(yao)求設(she)置(zhi)。
