一(yi)、建筑(zhu)物的(de)一(yi)般要求
1. 裝置內建筑物的(de)類型
①. 生產廠房(fang)：包括(kuo)各種需(xu)要在(zai)室內操作的廠房(fang)如泵(beng)房(fang)、壓縮機房(fang)及合成纖維裝置(zhi)的酯化聚合廠房(fang)、抽絲與后(hou)加工廠房(fang)等。
②. 控制(zhi)室和輔助(zhu)(zhu)生產廠房：輔助(zhu)(zhu)生產廠房包括(kuo)變、配電室及(ji)化驗室、維修間、倉庫等。
③. 非生(sheng)產廠房：如(ru)辦公室(shi)(shi)、值班室(shi)(shi)、更衣(yi)室(shi)(shi)、浴室(shi)(shi)、廁所(suo)等。
2. 建筑統(tong)一模(mo)數
建筑物的跨度、柱距、層高等除有特殊要求者外，一般可按照(zhao)建筑統一模(mo)數(shu)設計(ji)，也可根據實際情(qing)況不按模(mo)數(shu)設計(ji)。常用模(mo)數(shu)如下。
①. 跨度：6.0m、7.5m、9.0m、10.5m、12.0m、15.0m、18.0m、21m
②. 柱(zhu)距(ju)：4.0m、6.0m、9.0m、12.0m。鋼筋混凝土結構廠房柱(zhu)距(ju)多(duo)用6m。
3. 廠房高度

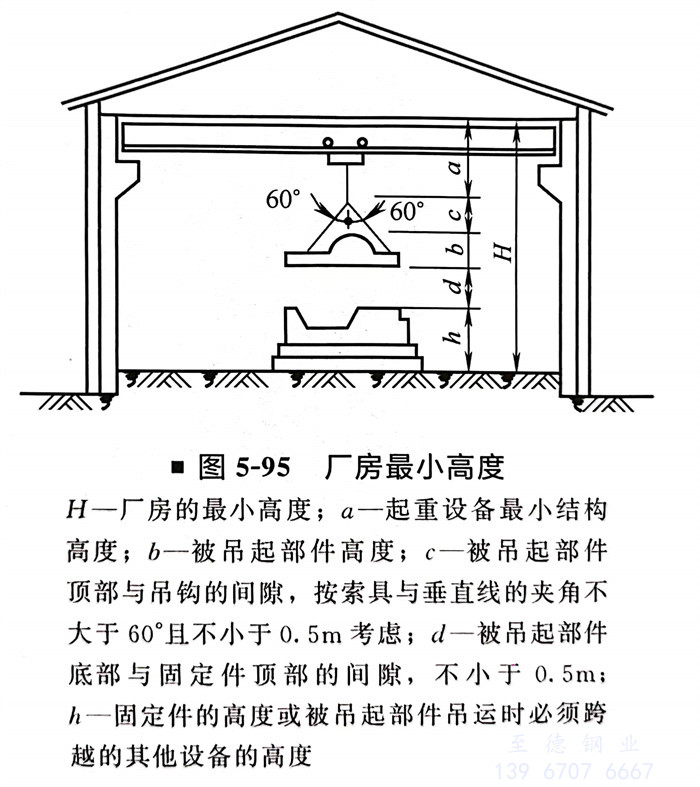

廠房高度主要根據(ju)設備(bei)吊裝所需(xu)空(kong)間和設備(bei)進、出(chu)口管道標高確(que)定。對于(yu)有(you)固定式(shi)起重設備(bei)廠房的高度H參照圖5-95。
4．廠房的(de)門
①. 廠房(fang)(fang)出、入(ru)口應便于操作人員通行(xing)，并至少應有一個門能使房(fang)(fang)內設備(bei)的最大(da)檢修部件出入(ru)。但可不(bu)考慮安裝在房(fang)(fang)內的大(da)型設備(bei)如(ru)容器(qi)的進出。一般(ban)此類(lei)設備(bei)是在吊裝以后(hou)再行(xing)砌墻封(feng)閉廠房(fang)(fang)的。
②. 檢修時(shi)有可能(neng)進(jin)入車輛時(shi)，門的寬度和高(gao)度應能(neng)使車輛方(fang)便地通過。
③. 安全疏散(san)出口應(ying)向外開啟，有可燃介質設備廠房(fang)(fang)的(de)疏散(san)出口不應(ying)少(shao)于(yu)兩個，但面積小于(yu)60㎡的(de)乙B、丙類(lei)介質設備廠房(fang)(fang)可只設一(yi)個出口。
5. 吊裝孔的位置
在(zai)兩層和(he)兩層以上的生產廠(chang)房內(nei)布置(zhi)設(she)備時，應(ying)使廠(chang)房結構能夠滿足設(she)備整體吊(diao)裝要求(qiu)。并應(ying)按(an)設(she)備檢修(xiu)部件的大小(xiao)設(she)置(zhi)吊(diao)裝孔和(he)通道。吊(diao)裝孔的位置(zhi)應(ying)設(she)在(zai)出入(ru)口附(fu)近(jin)或便于搬運的地方。
6. 建(jian)筑物內地面高度(du)
一般室(shi)(shi)內(nei)地面(mian)(mian)高(gao)出室(shi)(shi)外地面(mian)(mian)不小于200mm。在有(you)可(ke)能產(chan)生(sheng)易燃易爆氣(qi)體的(de)裝(zhuang)置內(nei)控(kong)制室(shi)(shi)和(he)變、配電(dian)室(shi)(shi)，室(shi)(shi)內(nei)地面(mian)(mian)應比室(shi)(shi)外地面(mian)(mian)高(gao)出600mm。
7. 建筑物的屋頂要求
在(zai)辦公(gong)室或學習會議室需要在(zai)屋內頂板(ban)上安(an)裝吊(diao)(diao)(diao)式電(dian)風(feng)扇(shan)(shan)(shan)時，屋面(mian)板(ban)的(de)(de)選用(yong)，應(ying)能適應(ying)安(an)裝吊(diao)(diao)(diao)扇(shan)(shan)(shan)的(de)(de)要求。經驗(yan)證明，如果在(zai)屋面(mian)板(ban)的(de)(de)選用(yong)時，沒(mei)有(you)注意安(an)裝吊(diao)(diao)(diao)扇(shan)(shan)(shan)的(de)(de)要求，往往出現吊(diao)(diao)(diao)扇(shan)(shan)(shan)的(de)(de)位置不(bu)恰當，不(bu)能設在(zai)合適位置。
二(er)、建(jian)筑物的防火要求(qiu)
①. 根據防(fang)火(huo)規(gui)范，同(tong)(tong)一房間(jian)內，布置有不同(tong)(tong)火(huo)災危險(xian)性類別(bie)的設(she)備(bei)，房間(jian)的火(huo)災危險(xian)性類別(bie)按其中(zhong)火(huo)災危險(xian)性類別(bie)最(zui)高的設(she)備(bei)確定(ding)。但(dan)火(huo)災危險(xian)性大的設(she)備(bei)所占(zhan)面積(ji)比例(li)小于5％，且(qie)發生(sheng)事故時，不足以蔓延到其他部位或采取防(fang)火(huo)措施能(neng)防(fang)止火(huo)災蔓延時，可按火(huo)災危險(xian)性類別(bie)較(jiao)低的設(she)備(bei)確定(ding)。
②. 同一建筑物內，布置有不同火災(zai)危險性類別的房間(jian)，其中間(jian)隔墻(qiang)應為(wei)防(fang)火墻(qiang)。
③. 同一建筑物(wu)內，應將人員集中的(de)房(fang)間布置(zhi)在火災危險性較小的(de)一端。
④. 甲、乙(yi)A類房(fang)間(jian)與可(ke)能產生火花(hua)的(de)房(fang)間(jian)相(xiang)鄰(lin)時，其(qi)門窗之間(jian)的(de)距離(li)應按現(xian)行(xing)的(de)《爆(bao)炸和火災危險(xian)環境(jing)電力(li)裝置(zhi)設計規范》的(de)有關規定執行(xing)。
三(san)、控制室的(de)布置
控制室是(shi)裝置(zhi)的(de)自動控制中心，又是(shi)操作人員集中之處，屬于(yu)重(zhong)點保(bao)護建筑物。因此，在裝置(zhi)設備布(bu)置(zhi)設計中對控制室的(de)位置(zhi)與(yu)布(bu)置(zhi)要求(qiu)，必須(xu)給(gei)以足夠的(de)重(zhong)視。
1. 控制室的位置
①. 全廠性控制(zhi)室或聯合裝置(zhi)的(de)集中控制(zhi)室應(ying)靠近主要(yao)工藝裝置(zhi)，裝置(zhi)內的(de)控制(zhi)室應(ying)靠近主要(yao)操作區(qu)。
②. 處理易燃、有毒、有粉塵或有腐(fu)蝕性介質(zhi)的裝置，控制室宜(yi)設(she)在本地區常年最小頻(pin)率(lv)風(feng)向的下風(feng)側。
③. 控制室應(ying)遠(yuan)離振(zhen)源，避免周圍(wei)環境對室內地面造(zao)成振(zhen)幅(fu)為(wei)(wei)0.1mm（雙振(zhen)幅(fu)）、頻率為(wei)(wei)25Hz以上的連(lian)續性振(zhen)源，不能排除時，應(ying)采(cai)取減振(zhen)措施(shi)。
④. 控制室不(bu)(bu)應靠近主要(yao)交(jiao)通干(gan)道，如不(bu)(bu)能避免時，外墻(qiang)與干(gan)道中(zhong)心線的(de)距離不(bu)(bu)應小(xiao)于20m。
⑤. 控制室(shi)應(ying)遠離噪聲(sheng)大的(de)設備，在室(shi)內(nei)控制臺處測得的(de)噪聲(sheng)量應(ying)不大于65dB。
⑥. 可(ke)(ke)燃氣體、液化烴、可(ke)(ke)燃液體的(de)在(zai)線(xian)分析一次(ci)儀表(biao)間工(gong)藝設備(bei)的(de)防火間距不限。
⑦. 非(fei)防(fang)爆(bao)型的在線分析一次儀(yi)表間（箱）布置在爆(bao)炸危險區域(yu)內時(shi)，應采用(yong)正(zheng)壓通(tong)風。
2. 控(kong)制(zhi)室的布(bu)置要求
①. 控制室不宜與高(gao)壓(ya)配電(dian)室、壓(ya)縮機(ji)廠房(fang)、鼓(gu)風機(ji)廠房(fang)和化學藥劑庫毗鄰布置。
②. 高壓和有(you)爆炸危險的(de)裝置，控制(zhi)室朝向設(she)備的(de)一側，不應開門(men)窗。
③. 使用電子(zi)儀表(biao)的控制室(shi)(shi)，周(zhou)圍(wei)環(huan)境對室(shi)(shi)內(nei)儀表(biao)的磁(ci)場干擾場強應不(bu)大于400A／m，不(bu)能(neng)排除時(shi)，應(ying)采取防(fang)護措施。
3. 控制室的面(mian)積(ji)和(he)高度（由自控專(zhuan)業確定）
①. 控制室的長(chang)度應(ying)根據儀表盤的數量和排列形式確定。長(chang)度超(chao)12m時宜設兩個門。
②. 控制室的進深(shen)，如設控制臺時(shi)，不宜小于7.5m，如不設時(shi)，不宜小于6m。
③. 控制室的凈(jing)高(gao)，有(you)空調裝置時(shi)，不應小于(yu)3.0m，無空調時(shi)，不應小于(yu)3.3m。
④. 控制室的儀表維修室，一(yi)般需要15～㎡，大型裝(zhuang)置應適當增(zeng)加。
四、變、配電室的(de)布置
①. 變、配(pei)電室是散發火花的地點，是裝置的動(dong)力中心，屬(shu)于重(zhong)點保(bao)護建筑物，其位置盡可(ke)能設在便(bian)于引(yin)接(jie)電源(yuan)、接(jie)近(jin)負荷中心和進出線(xian)方便(bian)之處(chu)，避(bi)免(mian)設在有劇烈振(zhen)動(dong)的場所。
②. 變、配電(dian)室一般不與可(ke)燃氣體壓(ya)縮機共(gong)用一幢建筑(zhu)物(wu)，常與控(kong)制室共(gong)用一幢建筑(zhu)物(wu)。對于(yu)用電(dian)量(liang)較大的裝(zhuang)置往往變、配電(dian)室設在獨立的建筑(zhu)內。
③. 變壓器(qi)可露天(tian)或(huo)半露天(tian)布置,這時變壓器(qi)周(zhou)圍(wei)應(ying)(ying)設固定圍(wei)欄,變壓器(qi)外廊與(yu)圍(wei)欄或(huo)建筑物墻的(de)距離(li)不應(ying)(ying)小于0.8m。
④. 電(dian)纜(lan)敷設(she)(she)(she)方(fang)式有兩種,即電(dian)纜(lan)溝敷設(she)(she)(she)和(he)架(jia)空(kong)敷設(she)(she)(she)。有的裝置兩種方(fang)式齊備,即從配電(dian)室地下(xia)溝內引電(dian)纜(lan)至用電(dian)設(she)(she)(she)備區,對于(yu)泵和(he)壓縮機(ji)的驅動機(ji)用電(dian)纜(lan)一般仍采用溝內敷設(she)(she)(she),對于(yu)架(jia)空(kong)設(she)(she)(she)備或設(she)(she)(she)施如空(kong)冷(leng)器(qi)、檢修用固定式吊車和(he)照明電(dian)纜(lan)則采用架(jia)空(kong)敷設(she)(she)(she),這樣(yang)比較經濟合(he)理(li)。
⑤. 變、配電室(shi)還需要一間維修(xiu)值(zhi)班(ban)室(shi)。
五、化驗室(shi)的布(bu)置
當裝(zhuang)置設(she)在(zai)距全廠性(xing)控制分(fen)析(xi)(xi)(xi)(xi)化(hua)驗室(shi)(shi)(shi)較遠(超過(guo)1500m),且分(fen)析(xi)(xi)(xi)(xi)項目和(he)分(fen)析(xi)(xi)(xi)(xi)次數(shu)較多時(shi)(shi),可(ke)在(zai)裝(zhuang)置內(nei)設(she)化(hua)驗室(shi)(shi)(shi),化(hua)驗室(shi)(shi)(shi)的占(zhan)地面積按分(fen)析(xi)(xi)(xi)(xi)項目和(he)次數(shu)多少確定。化(hua)驗室(shi)(shi)(shi)為明(ming)火房(fang)間(jian)不(bu)應(ying)與(yu)甲、乙(yi)A類房(fang)間(jian)布置在(zai)一(yi)起,可(ke)與(yu)控制室(shi)(shi)(shi)共用一(yi)幢建筑物時(shi)(shi),化(hua)驗室(shi)(shi)(shi)應(ying)在(zai)最外部一(yi)端(duan),房(fang)間(jian)的門向(xiang)外開啟(qi)。可(ke)燃氣體(ti)、液(ye)化(hua)烴(jing)、可(ke)燃液(ye)體(ti)采樣管道不(bu)應(ying)引人化(hua)驗室(shi)(shi)(shi)內(nei)。
六(liu)、廠房(fang)倉庫的“五距”布置設計(ji)及(ji)工(gong)程實例
做(zuo)好廠(chang)房倉(cang)庫的(de)設備(bei)、貨物規劃與擺放,預留出(chu)必(bi)要(yao)的(de)消防通道,可以確(que)保車間內的(de)員工在發生緊急情況時快速(su)逃(tao)生以及倉(cang)庫發生突(tu)發情況時,救援人員能夠快速(su)、準確(que)地到達起火(huo)點進行有(you)效處置。倉(cang)庫“五(wu)距(ju)(ju)”是指(zhi):頂距(ju)(ju)、燈距(ju)(ju)、墻(qiang)距(ju)(ju)、柱距(ju)(ju)、垛(duo)距(ju)(ju)(見GA 1131《倉(cang)儲(chu)場所消防安全(quan)管理通則》)。
①. 頂(ding)(ding)距:堆垛上部與樓板、平(ping)屋(wu)頂(ding)(ding)之間的距離不小(xiao)于0.3m(人字(zi)屋(wu)架從(cong)橫梁算起)。
②. 燈(deng)距:物品與照明燈(deng)之間的距離(li)不小于0.5m,以防止照明燈(deng)過(guo)于接近(jin)商品(燈(deng)光產(chan)生(sheng)熱量)而發生(sheng)火災。
③. 墻(qiang)距(ju)(ju):物品與墻(qiang)之間的距(ju)(ju)離不(bu)小于0.5m,以便通風散熱和防火(huo),一旦發生火(huo)災(zai),可供消防人員出入。
④. 柱(zhu)距(ju):物(wu)品堆垛與柱(zhu)之間的距(ju)離(li)不小于0.3m。柱(zhu)距(ju)的作用是(shi)防止柱(zhu)散(san)發的潮(chao)(chao)氣使商品受潮(chao)(chao),并保護柱(zhu)腳(jiao),以免損(sun)壞建筑物(wu)。
⑤. 垛距:堆垛與堆垛之間(jian)(jian)的距離不小于1m。垛距的作用是使貨(huo)堆與貨(huo)堆之間(jian)(jian),間(jian)(jian)隔清楚,防(fang)止(zhi)混淆,也便于通風檢查,一(yi)旦發生火災,還便于搶救,疏散物資。
⑥. 其他要(yao)求。貨物(wu)與地面的(de)距離不應(ying)小于0.1m。庫房內(nei)主通道的(de)寬度不應(ying)小于2m。
每個堆垛的(de)(de)面積不應大于150m?。儲存物(wu)品(pin)與(yu)風(feng)(feng)管、供暖管道(dao)、散(san)熱器(qi)的(de)(de)距(ju)離不應小于0.5m,與(yu)供暖機(ji)組、風(feng)(feng)管爐(lu)、煙道(dao)之間的(de)(de)距(ju)離在各(ge)個方向上都不應小于1m。
七、其他要(yao)求
①. 高(gao)層(ceng)廠(chang)房(fang)內的(de)控制室與變、配電室宜(yi)設在(zai)第(di)一層(ceng),若生產需(xu)要或受其他條件限制時,可布置(zhi)在(zai)第(di)二(er)層(ceng)。
②. 控制室與變、配電室及(ji)化驗室朝向甲(jia)A類(lei)中間(jian)(jian)儲(chu)罐一(yi)面的墻壁為封(feng)閉(bi)墻時,其防火間(jian)(jian)距可由22.5m減少到(dao)15m。
③. 控制室(shi)或化驗(yan)室(shi)的(de)室(shi)內不(bu)得安(an)裝液化烴(jing)、可燃氣體、可燃液體的(de)在線分析(xi)一(yi)次(ci)儀(yi)表(biao)(biao)。當上述儀(yi)表(biao)(biao)安(an)裝在控制室(shi)、化驗(yan)室(shi)的(de)相鄰房間(jian)內時,中間(jian)隔墻應為防火墻。
④. 壓(ya)縮機(ji)或(huo)(huo)泵等的(de)專(zhuan)用控制(zhi)室(shi)或(huo)(huo)不(bu)大于10kV的(de)專(zhuan)用配電(dian)室(shi)，可與該壓(ya)縮機(ji)房(fang)、泵房(fang)等共(gong)用一幢(chuang)建筑物。但專(zhuan)用的(de)控制(zhi)室(shi)、配電(dian)室(shi)的(de)門窗應位于爆(bao)炸危險區(qu)范圍之外。
⑤. 兩個及兩個以上的裝置(zhi)共(gong)用(yong)集中(zhong)控(kong)制室(shi)距甲(jia)、乙(yi)A類(lei)設備、儲罐(guan)或加熱爐(lu)不應(ying)小于30m。
