一、泵的布置方式和要(yao)求(qiu)
①. 露天布置。
泵(beng)布置在(zai)管(guan)廊(lang)(lang)下或管(guan)廊(lang)(lang)與(yu)塔、容器之(zhi)間，平(ping)行(xing)于管(guan)廊(lang)(lang)排成一列(lie)。在(zai)管(guan)廊(lang)(lang)下布置泵(beng)時，一般(ban)是泵(beng)-原(yuan)動機的(de)長(chang)軸與(yu)管(guan)廊(lang)(lang)成直角，當泵(beng)-電(dian)機長(chang)軸過(guo)長(chang)妨礙通道時，可轉90°，即與(yu)管(guan)廊(lang)(lang)平(ping)行(xing)。泵(beng)也(ye)可分散布置在(zai)被抽吸設(she)備的(de)附(fu)近。其(qi)優點是通風良(liang)好，操作和(he)檢修方(fang)便。
a. 在(zai)(zai)國內(nei)露天布(bu)(bu)置(zhi)的(de)泵(beng)，一(yi)般(ban)都布(bu)(bu)置(zhi)在(zai)(zai)管(guan)廊下，無論管(guan)廊上方(fang)是(shi)否布(bu)(bu)置(zhi)空(kong)冷器。在(zai)(zai)6m一(yi)跨之內(nei)可布(bu)(bu)置(zhi)大(da)型(xing)泵(beng)1臺(tai)、中(zhong)(zhong)型(xing)泵(beng)2臺(tai)、小型(xing)泵(beng)3臺(tai)，一(yi)般(ban)泵(beng)單排布(bu)(bu)置(zhi)，泵(beng)端(duan)第一(yi)個(ge)管(guan)口或出口中(zhong)(zhong)心線對齊，距管(guan)廊柱中(zhong)(zhong)心線的(de)間距在(zai)(zai)0.6～2.0m之間。
b. 在(zai)(zai)(zai)(zai)(zai)國外(wai)(wai)露天布(bu)置的(de)(de)泵(beng)(beng)，在(zai)(zai)(zai)(zai)(zai)管(guan)(guan)廊上(shang)方無空冷(leng)器(qi)時(shi)，泵(beng)(beng)布(bu)置在(zai)(zai)(zai)(zai)(zai)管(guan)(guan)廊內側，泵(beng)(beng)出口中(zhong)心線(xian)對齊，距管(guan)(guan)廊柱中(zhong)心線(xian)0.6m。在(zai)(zai)(zai)(zai)(zai)管(guan)(guan)廊上(shang)方有空冷(leng)器(qi)時(shi)，如(ru)泵(beng)(beng)的(de)(de)操作溫度(du)為340℃以下，則泵(beng)(beng)布(bu)置在(zai)(zai)(zai)(zai)(zai)管(guan)(guan)廊外(wai)(wai)側，泵(beng)(beng)出口中(zhong)心線(xian)對齊，伸出管(guan)(guan)廊距柱中(zhong)心線(xian)0.6m，泵(beng)(beng)的(de)(de)驅動機(ji)在(zai)(zai)(zai)(zai)(zai)管(guan)(guan)廊內側；如(ru)泵(beng)(beng)的(de)(de)操作溫度(du)等于(yu)或高于(yu)340℃時(shi)，則泵(beng)(beng)布(bu)置在(zai)(zai)(zai)(zai)(zai)管(guan)(guan)廊外(wai)(wai)側，泵(beng)(beng)出口中(zhong)心線(xian)對齊，距管(guan)(guan)廊柱中(zhong)心線(xian)3m，泵(beng)(beng)的(de)(de)驅動機(ji)也在(zai)(zai)(zai)(zai)(zai)管(guan)(guan)廊外(wai)(wai)側。
②. 半(ban)露天(tian)布置。
半露天布(bu)置的(de)(de)泵(beng)(beng)適用于多(duo)雨(yu)地(di)區，一般在(zai)管廊下(xia)(xia)方布(bu)置泵(beng)(beng)，在(zai)上(shang)方管道上(shang)部設頂棚，或(huo)將泵(beng)(beng)布(bu)置在(zai)框架的(de)(de)下(xia)(xia)層地(di)面上(shang)，以(yi)框架平(ping)臺作為頂棚。這些泵(beng)(beng)可(ke)根(gen)據與泵(beng)(beng)有關(guan)的(de)(de)設備布(bu)置要(yao)求，將泵(beng)(beng)布(bu)置成單排、雙排或(huo)多(duo)排。
③. 室內布置。
在(zai)寒(han)冷或多(duo)風沙地區(qu)，泵布(bu)置在(zai)室內(nei)。如果工藝過程(cheng)要求設備布(bu)置在(zai)室內(nei)時(shi)，其所需的泵也(ye)應在(zai)室內(nei)布(bu)置。
a. 泵布置(zhi)(zhi)在室內時，熱(re)油泵（操(cao)作(zuo)溫(wen)度等于(yu)(yu)(yu)或(huo)高于(yu)(yu)(yu)自(zi)燃(ran)點(dian)的可(ke)燃(ran)液體泵）與冷(leng)油泵（操(cao)作(zuo)溫(wen)度低于(yu)(yu)(yu)自(zi)燃(ran)點(dian)的甲(jia)B、乙A類可(ke)燃(ran)液體泵）或(huo)液態烴泵應分別(bie)布置(zhi)(zhi)在各(ge)自(zi)的房(fang)間(jian)內。各(ge)泵房(fang)中間(jian)應采用(yong)防(fang)火墻隔開。門窗(chuang)的距離不(bu)應小于(yu)(yu)(yu)4.5m。如果泵的數量較少，熱(re)油泵可(ke)以(yi)與冷(leng)油泵同房(fang)布置(zhi)(zhi)，但(dan)冷(leng)、熱(re)油泵之間(jian)應有(you)不(bu)小于(yu)(yu)(yu)4.5m的間(jian)距。
b. 甲、乙A類液(ye)體泵房的(de)地面不應有地坑或地溝，為防止(zhi)油氣積聚，宜在側墻(qiang)下(xia)部(bu)采取通風措施。
④. 單排(pai)布置的(de)泵。
大小不一的泵成排布置時，一般有三種排列方式。
a. 泵端第(di)一(yi)(yi)個(ge)管口(kou)或出(chu)口(kou)中(zhong)心線(xian)取齊。離心泵并(bing)列(lie)布(bu)置(zhi)(zhi)時(shi)，泵端第(di)一(yi)(yi)個(ge)管口(kou)或出(chu)口(kou)中(zhong)心線(xian)對齊，這樣布(bu)置(zhi)(zhi)管道比較整齊，泵前也有了(le)方便統一(yi)(yi)的操作面。
b. 泵(beng)端基(ji)(ji)礎(chu)面取齊，便于設置排污管或(huo)排污溝以及基(ji)(ji)礎(chu)施工方便。
c. 動力端(duan)基礎面取齊。如泵用電(dian)機(ji)帶(dai)動時(shi)(shi)，引向(xiang)電(dian)機(ji)的(de)電(dian)纜接(jie)線容(rong)(rong)易且經濟(ji)；泵的(de)開關(guan)和電(dian)流盤(pan)在一條線上取齊，不僅排列(lie)整(zheng)齊，且電(dian)機(ji)端(duan)容(rong)(rong)易操作(zuo)。但是(shi)泵的(de)大小(xiao)差別(bie)很大時(shi)(shi)可(ke)能造成吸入管(guan)過長。
⑤. 雙排布(bu)置的泵。
泵成雙排布置時(shi)，宜將(jiang)兩排泵的動力端(duan)相(xiang)對，在(zai)中(zhong)間留出檢修通道。
⑥. 多排布(bu)置的泵。
泵成多(duo)排布置時，宜兩(liang)排泵的動(dong)力端(duan)(duan)相對，兩(liang)排中的一排與另兩(liang)排中的一排出口端(duan)(duan)相對，中間留出檢修(xiu)和操作(zuo)通道。
⑦. 蒸(zheng)汽往(wang)復泵的動力(li)側(ce)和(he)泵側(ce)應留有(you)抽出(chu)活塞和(he)拉(la)桿的位置。
⑧. 立式泵布置在管廊下方(fang)或框架下方(fang)時，其(qi)上(shang)方(fang)應留出泵體安裝和檢修所需的(de)空間。
二(er)、泵的間距
①. 按(an)SH／T3011規(gui)定(ding)，兩臺泵(beng)之間的凈距(ju)，不宜小(xiao)于(yu)0.7m（HG 20546規(gui)定(ding)，最小(xiao)凈距(ju)為0.8m，需(xu)根據(ju)項目實際(ji)情況選擇(ze)），但安裝在聯(lian)合基礎(chu)上的泵(beng)除外。
②. 泵布置在管廊下方或外側時，泵的(de)檢修(xiu)空(kong)(kong)間(jian)凈(jing)空(kong)(kong)不宜(yi)小(xiao)于3m。泵端(duan)前(qian)面的(de)操(cao)作通(tong)道寬度不應小(xiao)于1m。對于多級泵泵端(duan)前(qian)面的(de)檢修(xiu)通(tong)道寬度不應小(xiao)于1.8m，一般泵端(duan)前(qian)面的(de)檢修(xiu)通(tong)道寬度不應小(xiao)于1.25m，以便小(xiao)型叉車通(tong)過(guo)。
③. 泵布置在室(shi)內時(shi)，一般不(bu)考慮機動檢修車輛的通行要求。泵端或泵側與墻之間的凈(jing)距(ju)不(bu)宜小于(yu)1.0m，兩排泵凈(jing)距(ju)不(bu)應(ying)小于(yu)2m。
④. 泵進、出(chu)(chu)口閥門手輪到鄰近泵的(de)最突出(chu)(chu)部分(fen)或柱子(zi)的(de)凈距最少為(wei)0.75m，電機之間的(de)距離為(wei)1.5～2m。

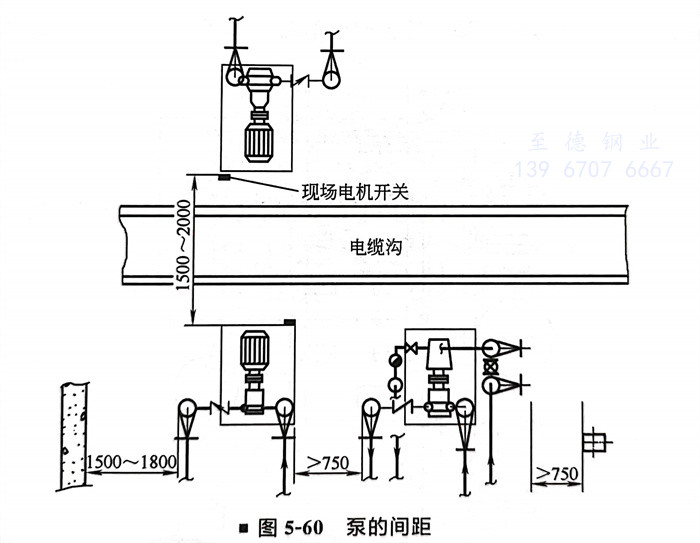

泵的間距(ju)如圖5-60所示(shi)。
三、泵的基礎
①. 泵(beng)(beng)的(de)基(ji)礎(chu)尺寸(cun)一般(ban)由(you)泵(beng)(beng)制(zhi)造廠給出泵(beng)(beng)的(de)底座尺寸(cun)的(de)大小確(que)定。可按地腳(jiao)螺(luo)栓(shuan)中心(xin)線到(dao)基(ji)礎(chu)邊(bian)200～250mm估計。設計泵(beng)(beng)的(de)基(ji)礎(chu)時應按預留孔方案(an)考慮，現(xian)場施(shi)工需待泵(beng)(beng)到(dao)貨后核實尺寸(cun)后方可施(shi)工。
②. 泵的基(ji)礎面(mian)宜比(bi)地(di)面(mian)高出200mm，大型泵可高出100mm，小型泵如(ru)比(bi)例泵、柱塞(sai)泵、小齒輪泵等可高出地(di)面(mian)300～500mm，使泵軸中心線高出地(di)面(mian)600mm，并可2～3臺成(cheng)組(zu)安裝在(zai)同一(yi)個(ge)基(ji)礎上。
四、泵布置(zhi)的工程實例
工程(cheng)實例一

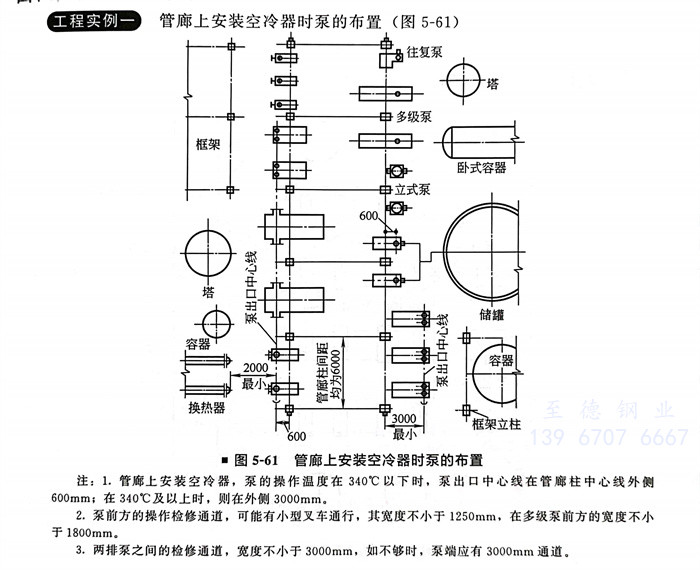

管廊上(shang)安裝(zhuang)空(kong)冷器時泵的(de)布置（圖5-61）
注：1. 管(guan)廊上安(an)裝空冷器(qi)，泵的操作溫度在(zai)(zai)340℃以(yi)下(xia)時(shi)，泵出口中心線在(zai)(zai)管(guan)廊柱(zhu)中心線外(wai)側600mm；在(zai)(zai)340℃及(ji)以(yi)上時(shi)，則(ze)在(zai)(zai)外(wai)側3000mm。
2. 泵前(qian)方(fang)的(de)操(cao)作(zuo)檢(jian)修通道，可能有小型叉車(che)通行，其寬度(du)不(bu)小于(yu)1250mm，在多級(ji)泵前(qian)方(fang)的(de)寬度(du)不(bu)小于(yu)1800mm。
3. 兩排(pai)泵之間的檢(jian)修通道(dao)，寬(kuan)度不小于3000mm，如(ru)不夠(gou)時，泵端應有3000mm通道(dao)。
