一、加熱爐的位置

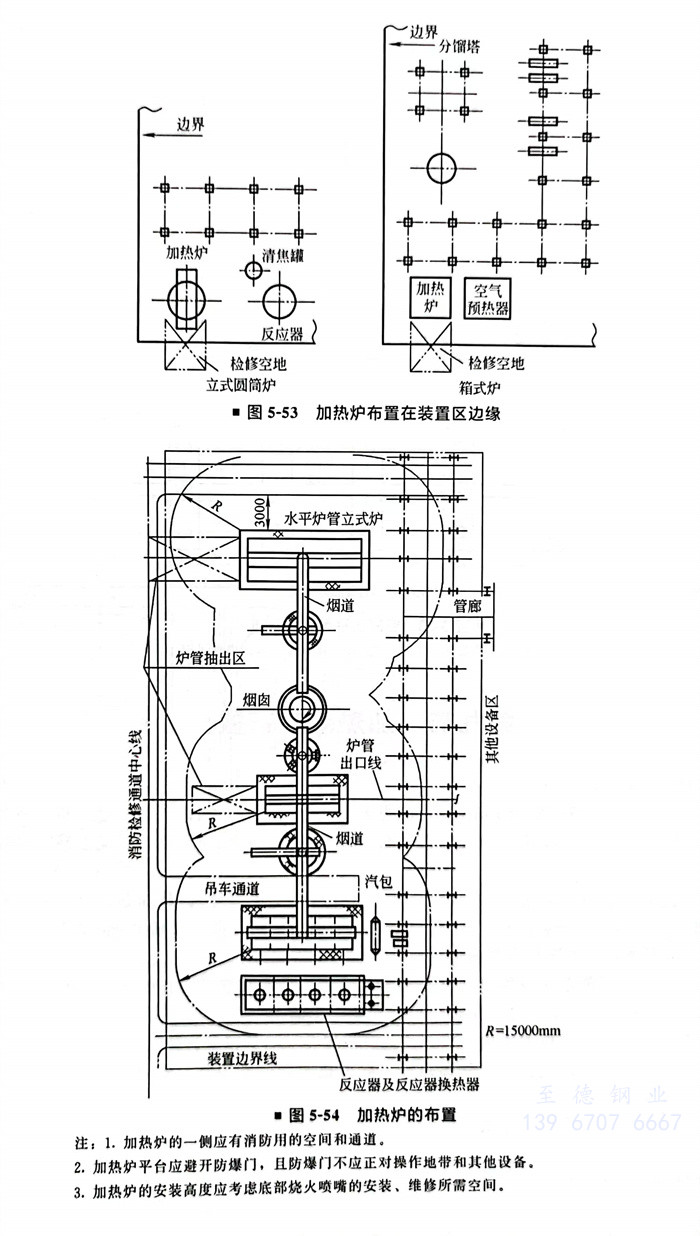

  ①. 一(yi)般加熱爐(lu)（Heating Furnace）被(bei)視為(wei)明火設備之一(yi)，因(yin)此加熱爐(lu)通常布置在裝置區的(de)邊緣地區（圖(tu)5-53），最好在工藝裝置常年最小頻率風向(xiang)的(de)下風側(ce)，以免泄漏的(de)可(ke)燃物觸(chu)及明火而發(fa)生事故。

  ②. 加熱(re)(re)爐應布(bu)置(zhi)在離含油工(gong)藝設備15m以(yi)外(wai)（除反應器外(wai)）。從加熱(re)(re)爐出來(lai)的物料溫度(du)較(jiao)高，往(wang)往(wang)要用合金鋼(gang)管道，為了盡量縮短昂貴的合金鋼(gang)管道，以(yi)減(jian)少壓降和溫降，減(jian)少投資(zi)，常(chang)常(chang)把加熱(re)(re)爐靠近反應器布(bu)置(zhi)。

  ③. 加(jia)熱(re)(re)爐(lu)與其他(ta)明(ming)火設備應(ying)盡(jin)可能布置在(zai)一起。幾座(zuo)加(jia)熱(re)(re)爐(lu)可按爐(lu)中心(xin)線(xian)對齊成排布置。在(zai)經濟合理(li)的條件下，幾座(zuo)加(jia)熱(re)(re)爐(lu)可以合用(yong)一個煙囪。

  ④. 對于設有蒸汽(qi)發生器的加熱爐(lu)，汽(qi)包(bao)宜設置在加熱爐(lu)頂部或鄰(lin)近的框架上。

  ⑤. 當加熱爐有輔助設備如(ru)空(kong)氣預熱器、鼓風機、引風機等(deng)時(shi)，輔助設備的(de)布置不應妨(fang)礙(ai)其本身和加熱爐的(de)檢修。

 加熱爐的布置如圖5-54 所示(shi)。

二、加熱爐的間(jian)距

  ①. 兩座(zuo)加熱爐(lu)的(de)凈距不宜(yi)小于3m（按SH/T 3011）。

  ②. 加(jia)熱爐(lu)外壁與(yu)檢(jian)修道路邊緣的間(jian)距不應小(xiao)于3m。

  ③. 當加熱爐采(cai)用(yong)機(ji)動維(wei)修(xiu)(xiu)(xiu)(xiu)機(ji)具吊裝爐管(guan)時，應有機(ji)動維(wei)修(xiu)(xiu)(xiu)(xiu)機(ji)具通(tong)行的(de)通(tong)道和檢修(xiu)(xiu)(xiu)(xiu)場(chang)地(di)，對于帶有水平爐管(guan)的(de)加熱爐，在抽出爐管(guan)的(de)一側，檢修(xiu)(xiu)(xiu)(xiu)場(chang)地(di)的(de)長(chang)度不應小于爐管(guan)長(chang)度加2m。

  ④. 加熱爐與其(qi)附屬的(de)燃(ran)料(liao)氣(qi)分液(ye)罐、燃(ran)料(liao)氣(qi)加熱器的(de)間(jian)距，不應小于6m。

  ⑤. 煉(lian)油(you)廠酮苯脫蠟(la)、脫油(you)裝(zhuang)置的惰性氣體發生爐(lu)與煤油(you)儲罐的間距，不應小于6m。

  ⑥. 加熱(re)爐與露天布置的液化烴設(she)備之間設(she)置防(fang)火墻時，其間距(ju)可由22.5m減至15m。防(fang)火墻的高度不宜(yi)不小(xiao)于(yu)3m，防(fang)火墻與加熱(re)爐間距(ju)不宜(yi)大于(yu)5m，并能(neng)防(fang)止可燃氣體(ti)竄入爐體(ti)。防(fang)火墻的結構應為(wei)非燃燒(shao)材料的實體(ti)墻。

  ⑦. 加(jia)熱爐(lu)與液化烴(jing)設備廠(chang)房(fang)或甲類氣(qi)體壓縮機(ji)房(fang)的(de)間距，當廠(chang)房(fang)朝(chao)向(xiang)加(jia)熱爐(lu)一面(mian)為封閉(bi)墻時(shi)，其(qi)間距可由22.5m減至15m。

三、加熱爐(lu)布置(zhi)的(de)工程實例

工程實(shi)例一

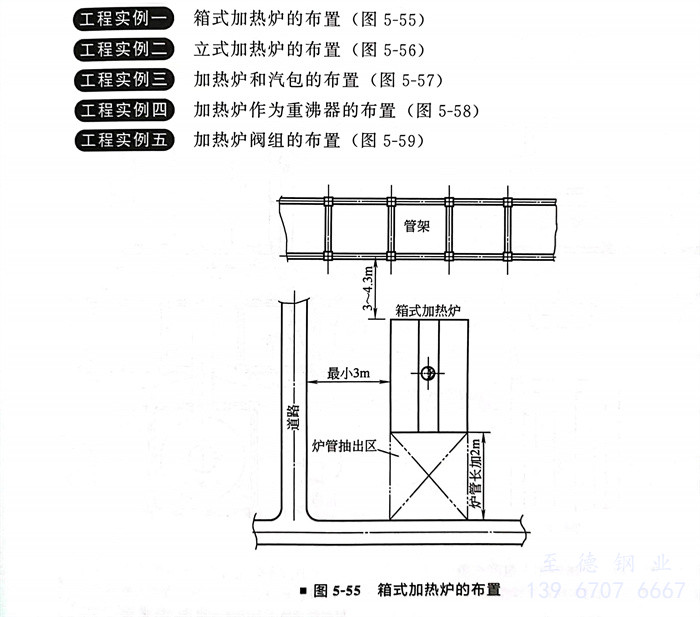

箱(xiang)式(shi)加熱爐的布(bu)置（圖5-55）

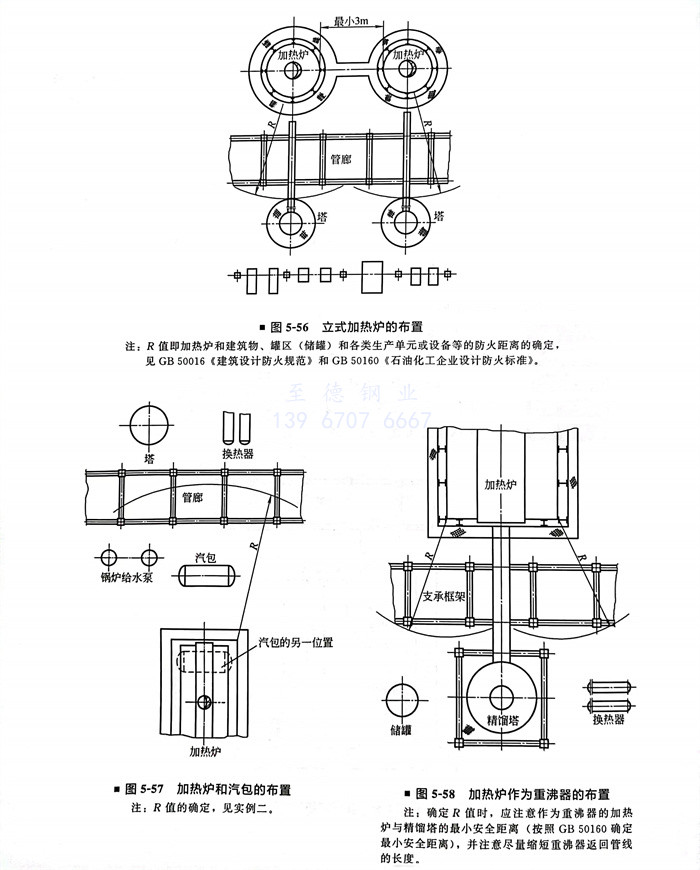

立式加熱爐(lu)的布(bu)置(zhi)（圖5-56）

加(jia)熱爐(lu)和汽包的布置（圖5-57）

加熱(re)爐作(zuo)為重沸器的布置（圖5-58）

加熱爐閥組的布置(zhi)（圖5-59）
