套管(guan)式(shi)換熱器(qi)的布(bu)(bu)置和檢(jian)修要求(qiu)與管(guan)殼式(shi)換熱器(qi)大體相同，可參(can)照管(guan)殼式(shi)換熱器(qi)的布(bu)(bu)置。此外(wai)還應注意以(yi)下(xia)兩點。

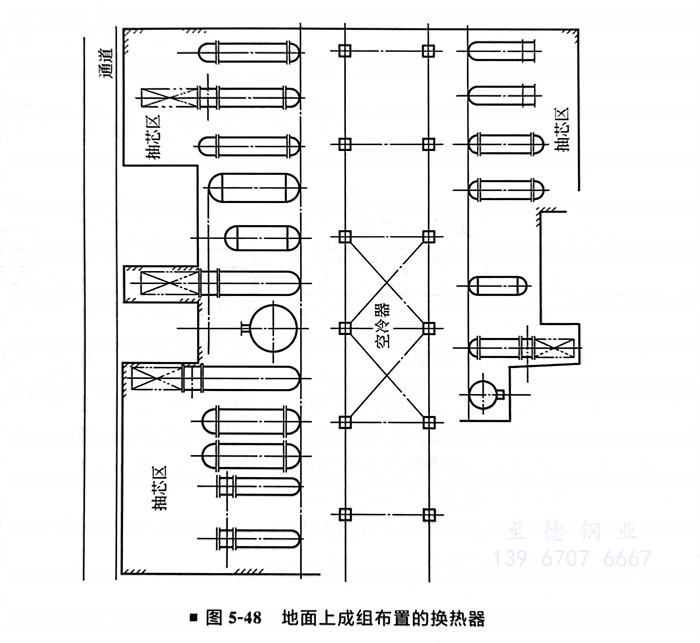

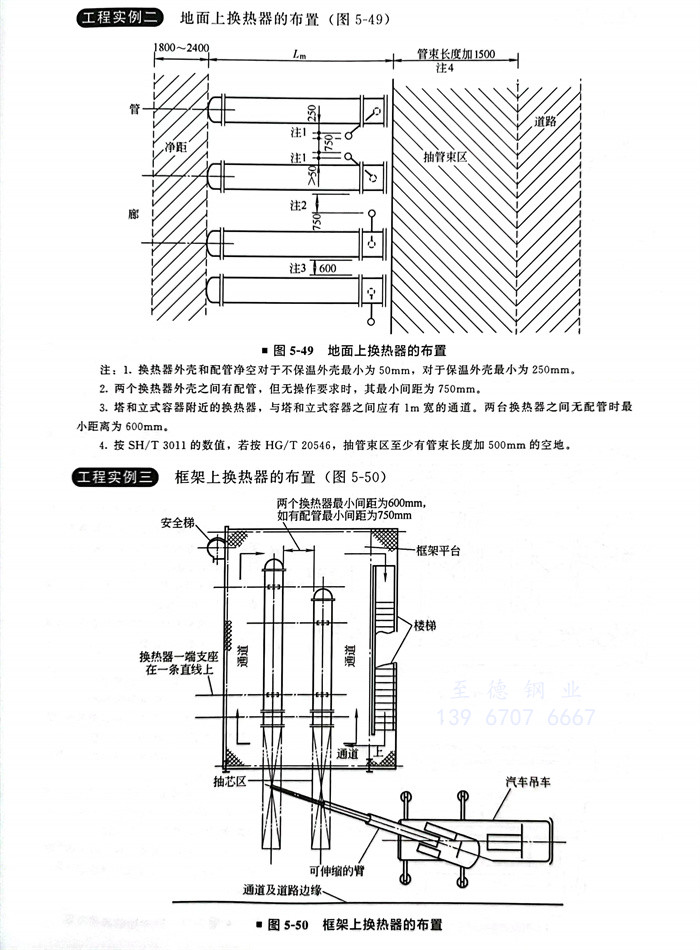

  ①. 套(tao)管式(shi)換熱器的位置(zhi)和安裝(zhuang)高度。套(tao)管式(shi)換熱器一(yi)般成組(zu)布置(zhi)在(zai)(zai)地面(mian)上，為了節約占(zhan)地也可以支撐在(zai)(zai)框架立柱的側面(mian)。對于(yu)組(zu)合(he)(he)數(shu)量不多(duo)的套(tao)管式(shi)換熱器，可以將兩種相近(jin)介(jie)質的換熱器組(zu)合(he)(he)在(zai)(zai)一(yi)起設在(zai)(zai)同一(yi)個基礎上。

  ②. 套管式(shi)換熱(re)器作為(wei)往復(fu)式(shi)壓縮機的中間冷卻器時，為(wei)了防止振動(dong)應設加強支座，可在(zai)原(yuan)有(you)的兩個(ge)支座之外(wai)增(zeng)加1～2個(ge)加強支座。

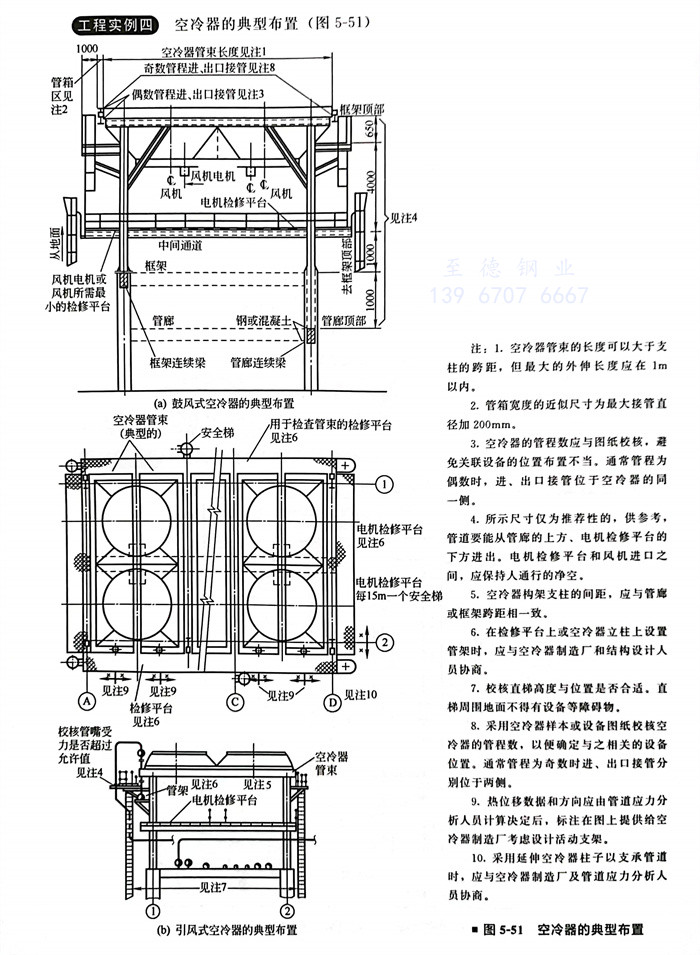

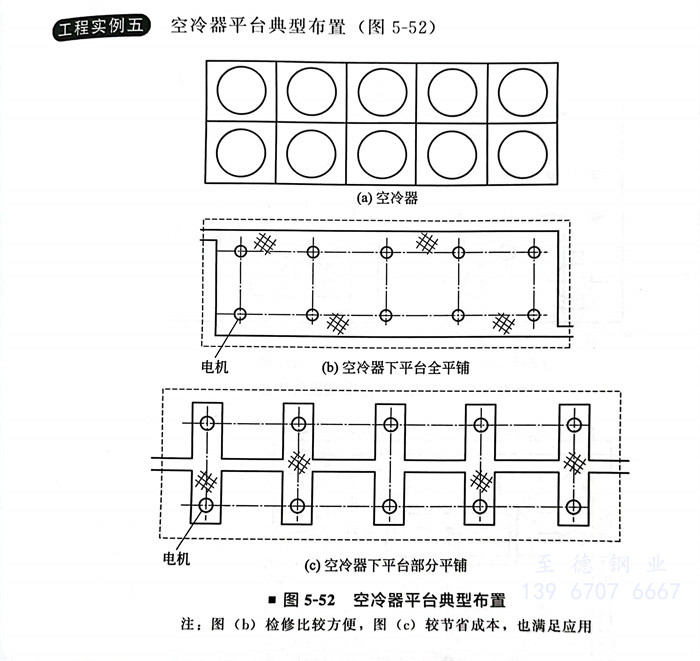

注(zhu)：1. 空冷器管束的(de)長度可以大(da)于(yu)支柱的(de)跨距，但最大(da)的(de)外伸長度應在(zai)1m以內。

2．管(guan)箱寬度的近(jin)似尺寸為最大接(jie)管(guan)直徑加200mm。

3．空冷器(qi)的(de)管程(cheng)數(shu)應與圖紙校核，避免關聯設備(bei)的(de)位(wei)置布置不當。通常管程(cheng)為偶數(shu)時，進(jin)、出口接(jie)管位(wei)于空冷器(qi)的(de)同一側(ce)。

4．所示尺寸(cun)僅為推薦(jian)性的，供參考，管道要能從管廊的上方、電機檢修平臺的下(xia)方進出(chu)。電機檢修平臺和風機進口之間，應保持人通行的凈空。

5．空冷器構(gou)架支柱的間距，應與管廊(lang)或框架跨距相一致。

6．在檢修平臺上或空冷器立柱上設(she)置管(guan)架時，應與空冷器制造廠和(he)結(jie)構設(she)計人員協商。

7．校核直梯(ti)高(gao)度(du)與位置是否合(he)適。直梯(ti)周圍地面(mian)不得有設(she)備等(deng)障礙物。

8．采用空冷器(qi)樣(yang)本或設(she)備圖紙校核空冷器(qi)的管程數(shu)，以(yi)便確定與之相(xiang)關的設(she)備位置。通常管程為奇數(shu)時(shi)進、出口(kou)接管分別位于兩側。

9．熱位移數據和(he)方向應由管道應力分析人員計(ji)算決定后(hou)，標注(zhu)在圖上提供給空冷器制造廠考慮設計(ji)活動支架(jia)。

10．采用延伸空冷器(qi)柱子以支承管道(dao)時(shi)，應(ying)與空冷器(qi)制造(zao)廠及管道(dao)應(ying)力分析人(ren)員協商。
