臥(wo)式設備一般指臥(wo)式容(rong)器（儲罐）和臥(wo)式換熱器。

①. 對(dui)(dui)于(yu)臥式儲罐，其(qi)固(gu)定端(duan)的(de)(de)(de)(de)確定需(xu)保(bao)(bao)證(zheng)最主要(yao)(yao)管(guan)(guan)(guan)道（連接敏(min)感設(she)備(bei)或者與(yu)工藝主流(liu)程關系密(mi)切，且口(kou)徑較大，溫度較高，受力要(yao)(yao)求比較苛刻的(de)(de)(de)(de)管(guan)(guan)(guan)道。若(ruo)臥式儲罐連接很多管(guan)(guan)(guan)線，不分主次，按接管(guan)(guan)(guan)多、接管(guan)(guan)(guan)口(kou)徑大的(de)(de)(de)(de)一(yi)側(ce)為固(gu)定端(duan)）的(de)(de)(de)(de)受力最優。一(yi)般情況下，設(she)備(bei)的(de)(de)(de)(de)直徑、壁(bi)厚遠大于(yu)與(yu)其(qi)相連接管(guan)(guan)(guan)道的(de)(de)(de)(de)。運行狀態(tai)熱膨脹時，管(guan)(guan)(guan)道是(shi)(shi)不易推動(dong)設(she)備(bei)的(de)(de)(de)(de)，而(er)設(she)備(bei)的(de)(de)(de)(de)熱位移(yi)是(shi)(shi)可以推動(dong)與(yu)之相連管(guan)(guan)(guan)道的(de)(de)(de)(de)。為使最主要(yao)(yao)管(guan)(guan)(guan)道受力最優，則需(xu)要(yao)(yao)保(bao)(bao)證(zheng)設(she)備(bei)對(dui)(dui)管(guan)(guan)(guan)道的(de)(de)(de)(de)附(fu)加(jia)位移(yi)最小。讓設(she)備(bei)的(de)(de)(de)(de)固(gu)定端(duan)距離最主要(yao)(yao)管(guan)(guan)(guan)道的(de)(de)(de)(de)連接管(guan)(guan)(guan)口(kou)最近。設(she)備(bei)對(dui)(dui)管(guan)(guan)(guan)線的(de)(de)(de)(de)附(fu)加(jia)位移(yi)計算詳見(jian)配管(guan)(guan)(guan)設(she)計參考書《管(guan)(guan)(guan)道應(ying)力分析與(yu)工程應(ying)用》。

②. 對于臥式換熱器，一般把靠近抽芯側的支座(zuo)當作(zuo)固(gu)定端。不過，固(gu)定端設置在遠(yuan)離抽芯側，對抽芯及設備熱脹(zhang)冷(leng)縮的吸收也無影響(xiang)，因(yin)此，可參(can)照(zhao)上(shang)述臥式儲罐固(gu)定端設置原則來確定。

工程實例一(yi)

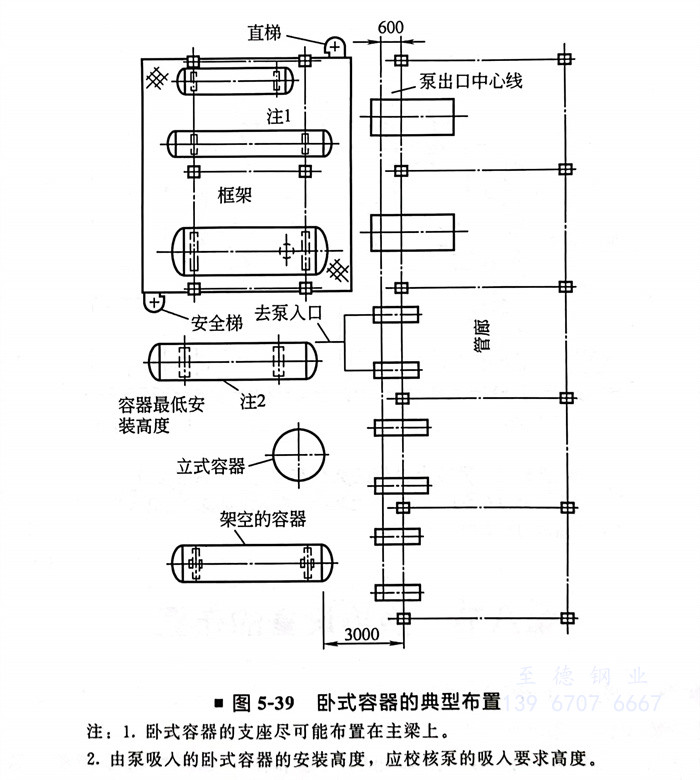

臥式(shi)容器的(de)典型布(bu)置（圖5-39）

注：1. 臥式容器的(de)支(zhi)座(zuo)盡可能布(bu)置在(zai)主梁上。

2. 由(you)泵吸(xi)入(ru)(ru)的臥式容器的安裝(zhuang)高(gao)度，應校核泵的吸(xi)入(ru)(ru)要求(qiu)高(gao)度。

工程實例二

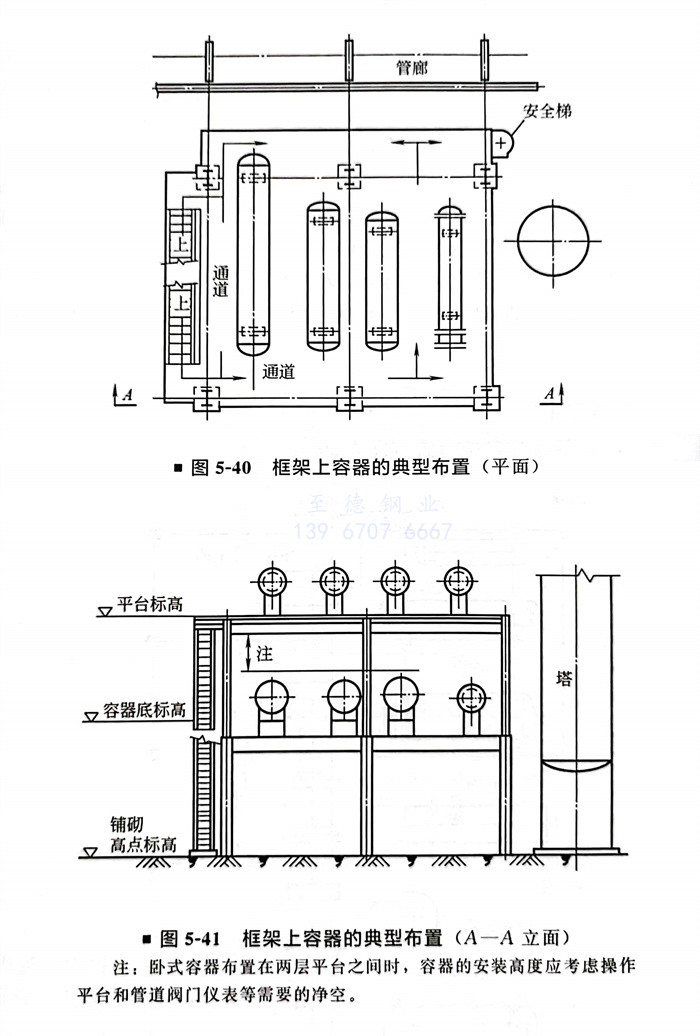

框(kuang)架上容器的(de)典型(xing)布(bu)置（圖5-40、圖5-41）
