一、塔與其(qi)關聯設備的(de)布(bu)置要求
塔（Tower）與其關聯設備如進料加(jia)熱(re)器，非(fei)明火(huo)加(jia)熱(re)的重(zhong)沸器、塔頂冷凝冷卻(que)器、回(hui)流(liu)罐、塔底抽出(chu)泵(beng)等，宜按工藝(yi)流(liu)程順序，在不(bu)違反防(fang)火(huo)規范的條件下(xia)，盡可能靠近布(bu)置(zhi)，必要時可形成一個獨立的操(cao)作系統，這樣便于操(cao)作管理(li)。
二、塔的(de)布置方(fang)式(shi)
①. 單排(pai)布(bu)置(zhi)：一(yi)般情況下較(jiao)多采用單排(pai)布(bu)置(zhi)的方式，管(guan)廊的一(yi)側有兩(liang)(liang)(liang)個(ge)或兩(liang)(liang)(liang)個(ge)以上(shang)的塔或立式容器時，一(yi)般中(zhong)心線(xian)對齊，如兩(liang)(liang)(liang)個(ge)或兩(liang)(liang)(liang)個(ge)以上(shang)的塔設置(zhi)聯合平臺時，可以中(zhong)心線(xian)對齊，也可以一(yi)邊切(qie)線(xian)對齊。
②. 非(fei)單排布(bu)置：對于直徑較小本體較高的塔，可以(yi)(yi)雙(shuang)排布(bu)置或(huo)成(cheng)三角形布(bu)置，這樣(yang)，可以(yi)(yi)利用平臺(tai)將塔聯系在一起提高其穩定性，但應(ying)注(zhu)意平臺(tai)生(sheng)根(gen)構件應(ying)采用可以(yi)(yi)滑動的導向節點以(yi)(yi)適應(ying)不同(tong)操作(zuo)溫度(du)的熱脹影(ying)響。
③. 框架(jia)式布(bu)置：對直(zhi)徑DN≤1000mmm的塔(ta)還可以(yi)布(bu)置在框架(jia)內或框架(jia)的一邊，利用(yong)框架(jia)提(ti)高其穩(wen)定(ding)性。
三、沿管廊布置的塔應考慮(lv)的要求(qiu)
①. 塔和(he)管(guan)廊之間應布置管(guan)道(dao)，在背向(xiang)(xiang)管(guan)廊的(de)一側(ce)應設置檢修通道(dao)和(he)場地，塔的(de)人孔(kong)(kong)、手孔(kong)(kong)朝向(xiang)(xiang)檢修區一側(ce)。
②. 塔和管廊的間距。
a. 塔(ta)和管(guan)(guan)廊(lang)立(li)柱(zhu)之間(jian)沒有布置(zhi)泵時，塔(ta)外(wai)壁與(yu)管(guan)(guan)廊(lang)立(li)柱(zhu)之間(jian)的(de)距(ju)離，一般為3~5不宜小于3m，一般在此(ci)范圍內，設置(zhi)調節閥組(zu)和排水(shui)管(guan)(guan)道(dao)與(yu)排水(shui)井(jing)等。國(guo)外(wai)某些公司(si)的(de)裝置(zhi)設備布置(zhi)中塔(ta)與(yu)管(guan)(guan)廊(lang)立(li)柱(zhu)間(jian)距(ju)也有小于3m的(de)。
b. 塔和管(guan)廊立柱(zhu)之間(jian)布(bu)置泵(beng)時，可(ke)能泵(beng)的驅(qu)動機仍在(zai)管(guan)廊內，泵(beng)的進出口或其中之一在(zai)管(guan)廊立柱(zhu)外(wai)，這時泵(beng)的基(ji)礎與塔外(wai)壁的間(jian)距，應按泵(beng)的操作、檢修和配管(guan)要(yao)求確定，一般情況下，不宜小于2.5m。
c. 兩塔(ta)(ta)之間凈(jing)距不宜小(xiao)于(yu)2.5m（按(an)SH3011規(gui)(gui)定，HG 20546規(gui)(gui)定兩塔(ta)(ta)之間最小(xiao)凈(jing)距為2.4m），以便敷設(she)管道和設(she)置(zhi)平臺。如采(cai)用(yong)聯(lian)合基礎時也可小(xiao)于(yu)2.5m。
四、塔的安裝高度
塔的安裝高度(du)應考慮(lv)以下各方(fang)面因素。
①. 對于(yu)利用塔的內壓或(huo)塔內流體重(zhong)力將物料送(song)(song)往(wang)其(qi)他設(she)備(bei)和管(guan)道(dao)時(shi)，應由其(qi)內壓和被送(song)(song)往(wang)設(she)備(bei)或(huo)管(guan)道(dao)的壓力和高度來(lai)確定(ding)塔的高度。
②. 對于用泵(beng)抽吸(xi)塔(ta)底(di)液體時，應由泵(beng)的需要汽蝕余量和吸(xi)入管(guan)道(dao)的壓(ya)力降來確定(ding)塔(ta)的高度。處于負壓(ya)狀態的塔(ta)，為了(le)保證塔(ta)底(di)泵(beng)的正常操作，最低(di)液面應不低(di)于10m。
③. 帶(dai)有非(fei)明火加熱的重沸(fei)器的塔(ta)，其安裝(zhuang)高(gao)度，應按塔(ta)和重沸(fei)器之間的相(xiang)互關系和操作(zuo)要求來確定(ding)。
④. 塔的(de)安裝(zhuang)高(gao)(gao)度還應(ying)滿足底部(bu)管道安裝(zhuang)和操作的(de)要(yao)求，且其基(ji)礎面一(yi)般宜高(gao)(gao)出地面0.2m。
⑤. 對于成組布置的(de)塔采用聯(lian)合平(ping)臺時(shi)，有時(shi)平(ping)臺標高取(qu)齊(qi)有困(kun)難，可以調整(zheng)個別塔的(de)安裝高度，便于平(ping)臺標高取(qu)齊(qi)。
五、重沸器的布置(zhi)
①. 明火(huo)加熱的重沸(fei)器與塔的間(jian)距(ju)，應(ying)按防火(huo)規(gui)范中加熱爐與塔的間(jian)距(ju)要求(qiu)布置。
②. 用蒸汽或(huo)熱(re)載(zai)體加熱(re)的臥式(shi)重(zhong)沸器應靠(kao)近(jin)塔布(bu)置(zhi)，并與塔維持一(yi)定高差（由(you)工藝設計確定），兩者之間的距離應滿(man)足管道布(bu)置(zhi)要(yao)求，重(zhong)沸器管束的一(yi)端應有檢修場地(di)和(he)通(tong)道。
③. 立式(shi)熱虹吸式(shi)重沸(fei)器宜用塔作為支承布置在(zai)塔側，并與塔維(wei)持一(yi)定高差（由工藝設計確定），其上(shang)方應留有足(zu)夠的(de)檢修空間。
④. 一(yi)(yi)座塔具有多(duo)臺(tai)并聯的(de)立(li)式(shi)重沸器時，重沸器的(de)位置(zhi)和(he)安裝高度(du)，除(chu)與塔維持一(yi)(yi)定(ding)高差之外，還應滿(man)足(zu)布置(zhi)進出口(kou)集合管的(de)要求并便于操(cao)作和(he)檢修(xiu)。
六、塔布置的工(gong)程(cheng)實例
小(xiao)直(zhi)徑(jing)塔和框架的聯合(he)布置

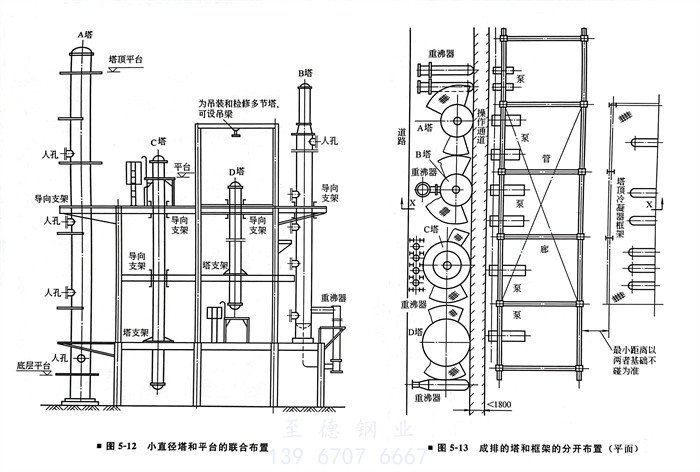

圖5-12所(suo)示為一(yi)組小直徑塔(ta)(ta)(ta)和(he)(he)框(kuang)架(jia)(jia)聯合布(bu)置(zhi)(zhi)。由(you)于(yu)塔(ta)(ta)(ta)徑小，一(yi)般(ban)靠近框(kuang)架(jia)(jia)或(huo)在(zai)(zai)框(kuang)架(jia)(jia)內(nei)布(bu)置(zhi)(zhi)，便于(yu)設導向支(zhi)(zhi)架(jia)(jia)以增(zeng)加塔(ta)(ta)(ta)的(de)穩定性(xing)。B塔(ta)(ta)(ta)布(bu)置(zhi)(zhi)在(zai)(zai)框(kuang)架(jia)(jia)的(de)外側，有利于(yu)塔(ta)(ta)(ta)頂冷凝器的(de)安裝(zhuang)和(he)(he)檢修，并(bing)可(ke)利用(yong)框(kuang)架(jia)(jia)設置(zhi)(zhi)重沸器支(zhi)(zhi)架(jia)(jia)。D塔(ta)(ta)(ta)是分節(jie)塔(ta)(ta)(ta)，布(bu)置(zhi)(zhi)在(zai)(zai)框(kuang)架(jia)(jia)內(nei)。在(zai)(zai)塔(ta)(ta)(ta)上方設置(zhi)(zhi)吊梁，便于(yu)安裝(zhuang)和(he)(he)檢修。除(chu)框(kuang)架(jia)(jia)樓(lou)面外，根據需要在(zai)(zai)塔(ta)(ta)(ta)頂和(he)(he)塔(ta)(ta)(ta)底設了操作平臺。
成排的塔(ta)和框(kuang)架的分開布置

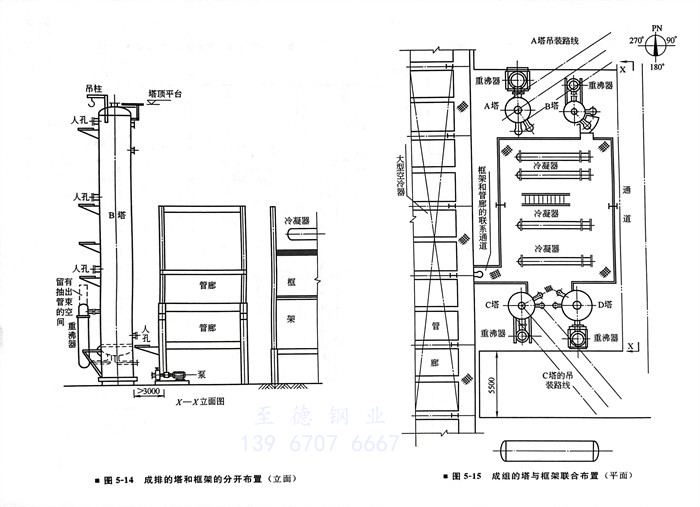

圖(tu)5-13、圖(tu)5-14所示為成(cheng)排(pai)的(de)塔(ta)和框(kuang)架(jia)分開布(bu)置。塔(ta)組合框(kuang)架(jia)之間(jian)設(she)(she)置管(guan)廊(lang)，四個塔(ta)按(an)塔(ta)外壁(bi)成(cheng)一(yi)線成(cheng)排(pai)布(bu)置。塔(ta)的(de)回流(liu)泵(beng)(beng)、進料泵(beng)(beng)布(bu)置在管(guan)廊(lang)下靠近塔(ta)一(yi)側。塔(ta)頂冷(leng)凝(ning)器和回流(liu)罐等布(bu)置在框(kuang)架(jia)上(shang)，聯(lian)系管(guan)道可利用管(guan)廊(lang)或管(guan)廊(lang)頂部加設(she)(she)支(zhi)架(jia)支(zhi)承。圖(tu)5-13中(zhong)包(bao)含了重沸(fei)器的(de)三種支(zhi)承方式。
成組的塔與框架聯合布置

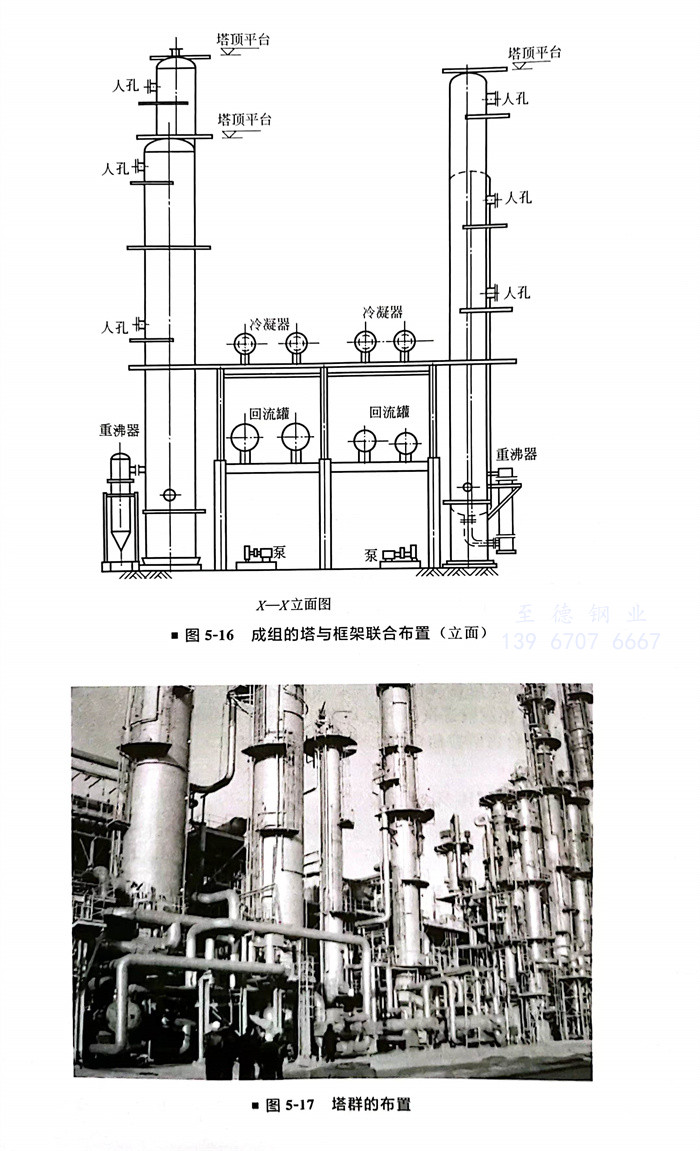

圖5-15、圖5-16所示為成組的(de)塔(ta)(ta)與(yu)框(kuang)(kuang)架(jia)(jia)聯(lian)合布置。框(kuang)(kuang)架(jia)(jia)和(he)塔(ta)(ta)均布置在管廊(lang)的(de)一側(ce)(ce)，A塔(ta)(ta)、B塔(ta)(ta)和(he)C塔(ta)(ta)、D塔(ta)(ta)為兩組塔(ta)(ta)，分別布置在框(kuang)(kuang)架(jia)(jia)的(de)南北兩側(ce)(ce)，每組塔(ta)(ta)外壁取齊布置，并留(liu)有檢修(xiu)空地(di)，框(kuang)(kuang)架(jia)(jia)東側(ce)(ce)留(liu)有供(gong)吊(diao)車進出的(de)通(tong)道，以便吊(diao)裝框(kuang)(kuang)架(jia)(jia)上(shang)的(de)設備。塔(ta)(ta)平臺與(yu)相鄰框(kuang)(kuang)架(jia)(jia)平臺相連，便于操作與(yu)維修(xiu)。圖5-15、圖5-16中包含了重沸器的(de)兩種支(zhi)承方式。
某塔群(qun)的(de)布置(zhi)（圖5-17）
