某裝置內主管(guan)廊

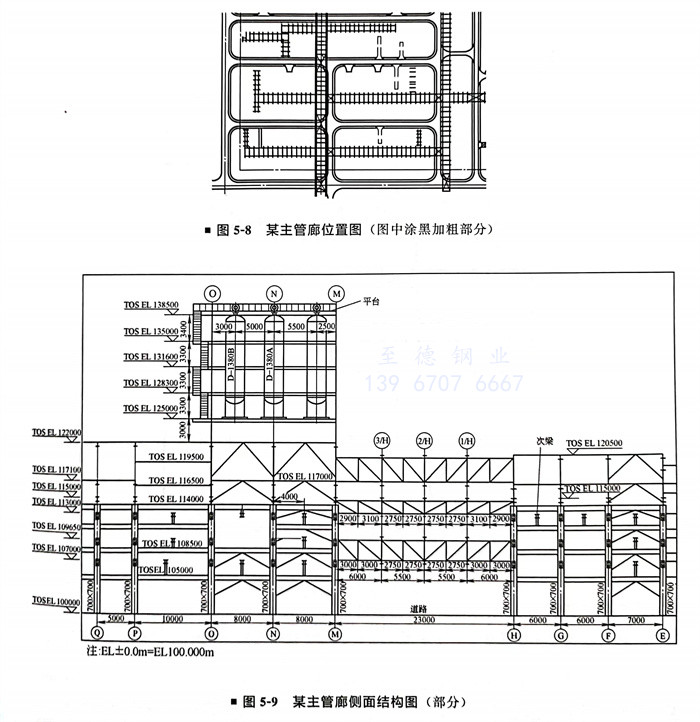

  某(mou)裝置(zhi)內主(zhu)管(guan)廊側面(mian)圖，管(guan)廊主(zhu)體總長203m，寬(kuan)13m，頂(ding)層(ceng)標(biao)高22m，其中管(guan)廊上設備框(kuang)架(jia)最高處距地標(biao)高38m。主(zhu)管(guan)廊大約布置(zhi)了(le)兩千多條管(guan)線。圖5-8加粗部分為主(zhu)管(guan)廊在(zai)整個裝置(zhi)區內的位置(zhi)，圖5-9是一小(xiao)段主(zhu)管(guan)廊結構側面(mian)結構圖。

  一些(xie)大、中型(xing)工程項目中，通(tong)常先(xian)根據工藝(yi)系統圖和(he)(he)裝置規劃圖，對需要(yao)占(zhan)用(yong)管(guan)(guan)(guan)(guan)廊(lang)的管(guan)(guan)(guan)(guan)線、儀(yi)表電氣槽架和(he)(he)設備進行初步的布置研究(jiu)，綜合考(kao)慮管(guan)(guan)(guan)(guan)廊(lang)的層數、層高和(he)(he)預(yu)留(liu)裕量等因素，最終確定(ding)最小(xiao)管(guan)(guan)(guan)(guan)廊(lang)寬度(du)(du)。管(guan)(guan)(guan)(guan)廊(lang)橫(heng)斷面(mian)是(shi)兩(liang)個(ge)立(li)柱的，寬度(du)(du)一般(ban)不超過10m，如(ru)果(guo)超過10m，管(guan)(guan)(guan)(guan)廊(lang)橫(heng)斷面(mian)宜采用(yong)三(san)個(ge)立(li)柱，如(ru)圖5-8中涂黑加(jia)粗部分的立(li)管(guan)(guan)(guan)(guan)廊(lang)。如(ru)果(guo)管(guan)(guan)(guan)(guan)廊(lang)上布置空冷(leng)器，管(guan)(guan)(guan)(guan)廊(lang)寬度(du)(du)需考(kao)慮空冷(leng)器管(guan)(guan)(guan)(guan)束長(chang)度(du)(du)，具(ju)體(ti)要(yao)求(qiu)見本書空冷(leng)器布置設計(ji)章節詳(xiang)述(shu)。

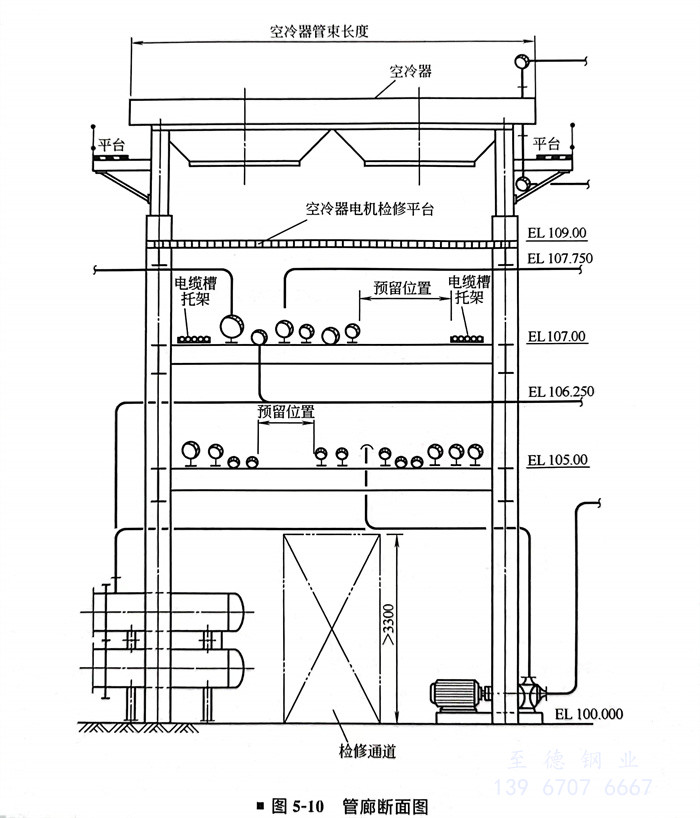

典型管廊斷面圖（圖5-10）

大(da)型(xing)綜合管廊典型(xing)布置設計

  石化裝(zhuang)置(zhi)大型綜(zong)合管(guan)廊不同于裝(zhuang)置(zhi)小管(guan)廊，設計技術難(nan)度及工作量常常是整個工程(cheng)裝(zhuang)置(zhi)最大的之一。

  有的裝(zhuang)置(zhi)內大型(xing)綜(zong)合(he)管(guan)(guan)(guan)廊(lang)橫斷(duan)面(mian)有一百(bai)多根管(guan)(guan)(guan)線，平均口徑(jing)10＂左右，管(guan)(guan)(guan)廊(lang)下面(mian)布(bu)置(zhi)了泵(beng)、臥罐、閥組、減(jian)溫減(jian)壓器(qi)(qi)、換熱器(qi)(qi)、分(fen)析小屋(wu)等設(she)備(bei)實施，管(guan)(guan)(guan)廊(lang)側面(mian)布(bu)置(zhi)了安(an)全閥、消音器(qi)(qi)等設(she)備(bei)，管(guan)(guan)(guan)廊(lang)頂(ding)部(bu)布(bu)置(zhi)了空冷(leng)器(qi)(qi)、立式塔、安(an)全閥、控制(zhi)閥等設(she)備(bei)。這(zhe)種裝(zhuang)置(zhi)內大型(xing)綜(zong)合(he)管(guan)(guan)(guan)廊(lang)有的設(she)計(ji)到(dao)約15m寬、40m高。

  有的煉化(hua)一體化(hua)裝置外大型綜合(he)管(guan)廊橫斷面有200～300根管(guan)線，有的管(guan)廊寬(kuan)度達50m左右、高度達40m左右。

  大型綜(zong)合管(guan)(guan)廊的(de)(de)(de)跨距有(you)(you)的(de)(de)(de)用9m，有(you)(you)的(de)(de)(de)用12m或18m。有(you)(you)的(de)(de)(de)全用混(hun)凝土的(de)(de)(de)，有(you)(you)的(de)(de)(de)全用鋼結構的(de)(de)(de)，有(you)(you)的(de)(de)(de)第1層用混(hun)凝土，以上層用的(de)(de)(de)是鋼結構。不同(tong)的(de)(de)(de)跨距、不同(tong)的(de)(de)(de)結構形式對管(guan)(guan)道設(she)計(ji)程(cheng)序和整(zheng)個(ge)工程(cheng)項(xiang)目的(de)(de)(de)造價、進度影響很(hen)大，具體見《工業管(guan)(guan)道配管(guan)(guan)設(she)計(ji)與(yu)工程(cheng)應用》一(yi)書的(de)(de)(de)詳述。

管廊(lang)頂部設備布置設計

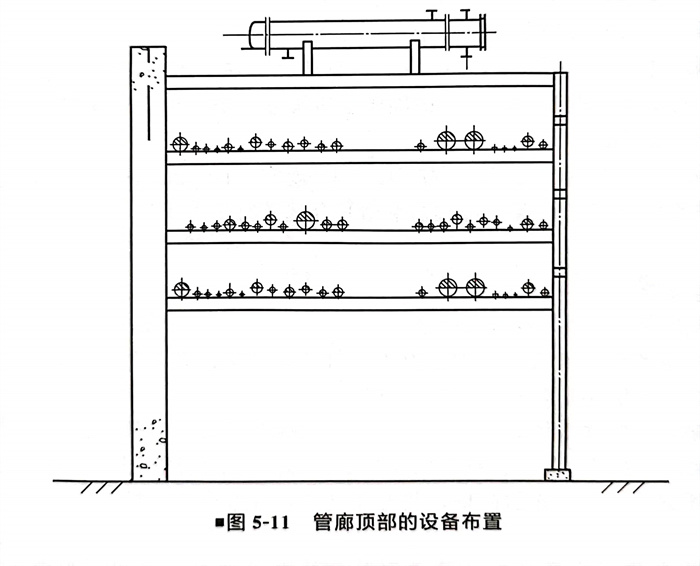

  管(guan)(guan)廊(lang)頂部常布(bu)置空(kong)冷器、換熱器、立式設(she)(she)備、安全閥等(deng)設(she)(she)備。圖5-11是管(guan)(guan)廊(lang)頂部臥式設(she)(she)備的布(bu)置示意圖。有的工程把(ba)約(yue)15m高的干燥塔布(bu)置在了(le)管(guan)(guan)廊(lang)頂部。
