橡(xiang)膠(jiao)是一(yi)種良好(hao)的(de)(de)(de)耐(nai)(nai)酸又耐(nai)(nai)堿的(de)(de)(de)非金屬防腐(fu)蝕材料，特別(bie)對(dui)氫(qing)氟酸有(you)很(hen)好(hao)的(de)(de)(de)耐(nai)(nai)蝕性(xing)。橡(xiang)膠(jiao)分天(tian)然橡(xiang)膠(jiao)和合成橡(xiang)膠(jiao)二(er)大類。用于(yu)化工防腐(fu)蝕襯里，以天(tian)然橡(xiang)膠(jiao)為多，經(jing)過硫化處理而成，具有(you)一(yi)定的(de)(de)(de)耐(nai)(nai)熱(re)性(xing)能、機械強(qiang)度和耐(nai)(nai)蝕性(xing)能。它可分為軟橡(xiang)膠(jiao)、半硬(ying)橡(xiang)膠(jiao)和硬(ying)橡(xiang)膠(jiao)三種。見表(biao)4.4.3。

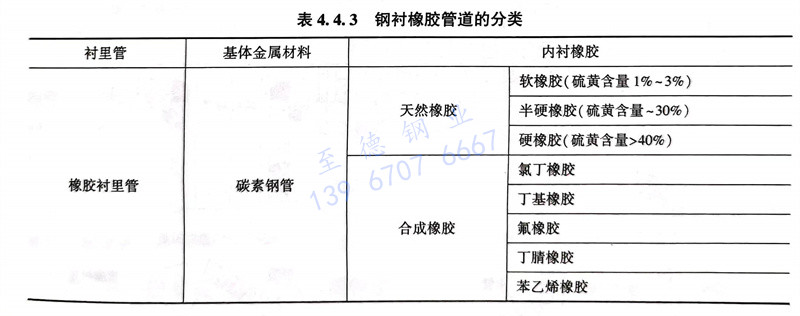

  表4.4.3 鋼襯橡膠管道的分類(lei)

 1. 橡(xiang)膠襯里層(ceng)的選擇原則，主要應考慮(lv)腐蝕(shi)介質(zhi)的特性(xing)、操作條件(jian)及具體施工(gong)的可能性(xing)。

     ①. 介質腐(fu)蝕性強，但溫度變化不大(da)，無(wu)機械振動的管道、管件，宜用(yong)1～2層(ceng)硬橡膠，總厚度約為3～6mm。

    ②. 對于(yu)腐(fu)蝕性氣體，為了(le)避免氣體的擴(kuo)散滲透作用，用二層硬(ying)橡膠襯里(li)為宜。

    ③. 凡(fan)介質含(han)有固體(ti)懸(xuan)浮(fu)物，需(xu)考(kao)慮耐(nai)磨性時，可(ke)采用厚(hou)2mm硬(ying)橡(xiang)膠作底層，再(zai)襯貼所需(xu)厚(hou)度(du)軟橡(xiang)膠作面層。

    ④. 管道、設備外表面(mian)可能經受撞擊時，可采用(yong)軟橡膠作底(di)層，半硬橡膠作面(mian)層。

    ⑤. 在真空(kong)條件(jian)下，一般不采(cai)用軟橡膠作底層(ceng)。

    ⑥. 在(zai)有(you)劇烈(lie)振(zhen)動的(de)場合，不能(neng)使用(yong)橡膠襯里。

    ⑦. 在同(tong)一管件、設備(bei)上，不能同(tong)時用硫化條件不同(tong)的兩種硬(ying)橡(xiang)(xiang)膠或軟(ruan)橡(xiang)(xiang)膠進行(xing)橡(xiang)(xiang)膠襯里。

 2. 橡(xiang)膠襯里管道的使用范(fan)圍：

   ①. 使用溫度(du)。

      a. 硬橡膠(jiao)(jiao)襯里(li)長期使用溫度為(wei)0～65℃，短(duan)(duan)時間加(jia)熱(re)允許提高至(zhi)80℃；半硬橡膠(jiao)(jiao)、軟(ruan)橡膠(jiao)(jiao)及(ji)硬橡膠(jiao)(jiao)復合襯里(li)的(de)使用溫度為(wei)-25～75℃，軟(ruan)橡膠(jiao)(jiao)襯里(li)短(duan)(duan)時間加(jia)熱(re)允許提高至(zhi)100℃。

      b. 根據目前資源(yuan)，天然橡(xiang)膠、順丁(ding)橡(xiang)膠、丁(ding)基橡(xiang)膠等(deng)作軟橡(xiang)膠襯里，使(shi)用溫(wen)度約(yue)為(wei)-60～＋65℃；丁(ding)腈(jing)橡(xiang)膠、丁(ding)苯橡(xiang)膠、乙丙橡(xiang)膠等(deng)也可(ke)在-30～＋50℃的情況下作襯里使(shi)用。

      c. 橡(xiang)(xiang)(xiang)膠(jiao)的(de)(de)(de)使用壽命與使用溫度(du)有關(guan)，溫度(du)過(guo)(guo)高(gao)，會加(jia)速(su)橡(xiang)(xiang)(xiang)膠(jiao)的(de)(de)(de)老化，破壞橡(xiang)(xiang)(xiang)膠(jiao)與金屬間的(de)(de)(de)結合力(li)，導致(zhi)(zhi)脫落；溫度(du)過(guo)(guo)低(di)，橡(xiang)(xiang)(xiang)膠(jiao)會失去彈性（橡(xiang)(xiang)(xiang)膠(jiao)的(de)(de)(de)膨(peng)脹系數比金屬大三(san)倍）。由于兩種基材收縮(suo)不一，導致(zhi)(zhi)應(ying)力(li)集中而拉(la)裂橡(xiang)(xiang)(xiang)膠(jiao)層(ceng)。由于軟橡(xiang)(xiang)(xiang)膠(jiao)的(de)(de)(de)彈性比硬橡(xiang)(xiang)(xiang)膠(jiao)好，故它的(de)(de)(de)耐寒性亦較好。

   ②. 使用壓力

      一般(ban)用(yong)于(yu)壓力低于(yu)0.6MPa，真空度不(bu)大于(yu)80kPa。橡膠襯里的(de)管(guan)件(jian)有彎頭、三通、四通等。襯膠管(guan)子與管(guan)件(jian)均應用(yong)焊接法蘭連接。

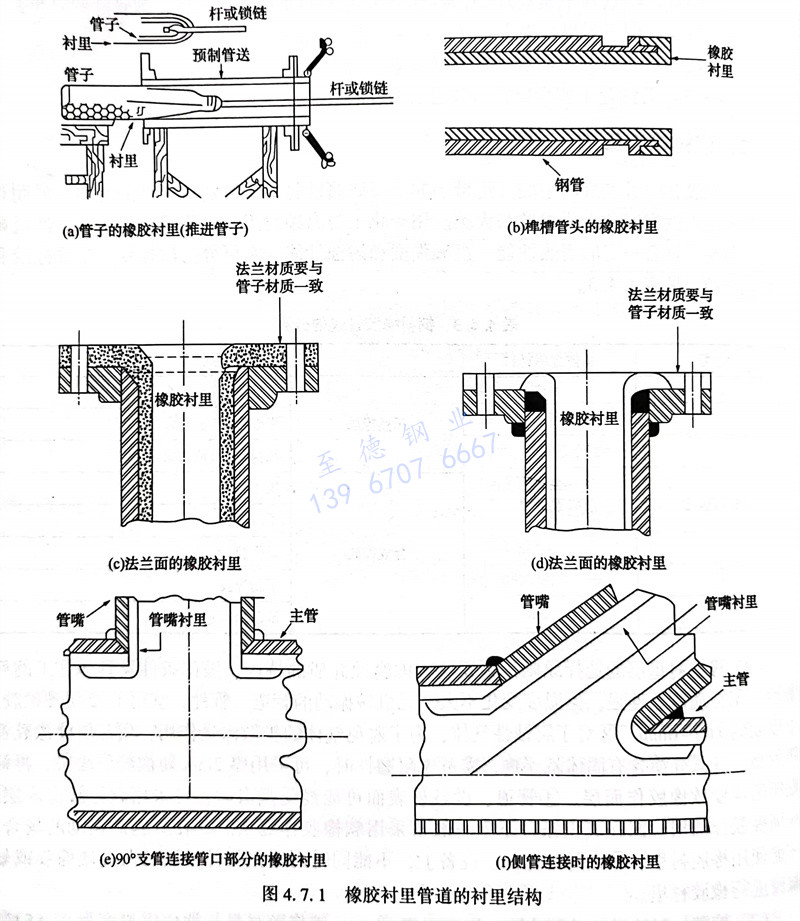

   ③. 橡膠襯里(li)管道的襯里(li)結構，見圖4.7.1。
