1. 襯(chen)里(li)(li)管(guan)(guan)道(dao)的(de)(de)目的(de)(de)是(shi)防腐、電(dian)絕緣、減少流體阻力、增加(jia)耐磨(mo)性能、防止(zhi)金(jin)屬離子的(de)(de)混入和(he)污染。所謂(wei)襯(chen)里(li)(li)是(shi)指根(gen)據使用介(jie)質(zhi)和(he)工況(kuang)的(de)(de)不同(tong)，在光管(guan)(guan)里(li)(li)面或外面粘(zhan)敷(fu)不同(tong)的(de)(de)材料和(he)涂塑。襯(chen)里(li)(li)管(guan)(guan)道(dao)的(de)(de)制作多采用粘(zhan)敷(fu)、噴涂、鑲嵌、真(zhen)空注塑的(de)(de)方(fang)(fang)法，還有一(yi)種是(shi)通過冷拔形(xing)成外管(guan)(guan)為(wei)鋼管(guan)(guan)內管(guan)(guan)為(wei)塑料管(guan)(guan)的(de)(de)鋼塑復合管(guan)(guan)的(de)(de)方(fang)(fang)法。


 2. 設(she)計(ji)選用時應根(gen)據所(suo)輸送介質的(de)(de)腐蝕(shi)、磨蝕(shi)情況以及(ji)電絕緣、阻力降(jiang)等(deng)要求選用適當的(de)(de)材料(liao)和型(xing)式的(de)(de)管(guan)(guan)材。設(she)計(ji)選用襯里管(guan)(guan)時，要注意對(dui)基(ji)管(guan)(guan)的(de)(de)規格(ge)尺寸(cun)的(de)(de)要求，盡量選用標準鋼管(guan)(guan)作為基(ji)管(guan)(guan)。襯里管(guan)(guan)道的(de)(de)耐腐蝕(shi)性(xing)能(neng)、物理性(xing)能(neng)以及(ji)規格(ge)尺寸(cun)、偏差等(deng)可(ke)從相(xiang)關的(de)(de)設(she)計(ji)資料(liao)、設(she)計(ji)手(shou)冊查找。由于(yu)襯里管(guan)(guan)道的(de)(de)標準化程度不如鋼管(guan)(guan)高，使用時要注意各制(zhi)造廠在制(zhi)造工藝(yi)、規格(ge)尺寸(cun)、各種性(xing)能(neng)等(deng)方(fang)面的(de)(de)差異。


 3. 非金(jin)屬襯里管(guan)道和管(guan)件的(de)設計符(fu)合GB 50316、SH／T 3059等(deng)的(de)規(gui)定。襯里材料應符(fu)合下列要(yao)求：


   ①. 聚四氟乙烯（PTFE）樹脂應符合HC／T 2902的規定(ding)。襯里(li)層(ceng)表觀(guan)密度應不(bu)低于2.16g／cm3，且不(bu)允許有(you)氣泡、微孔、裂(lie)紋和(he)雜質存在；


   ②. 聚(ju)全氟乙(yi)丙烯（FEP）樹脂應符(fu)合HG／T 2904的規定，采用(yong)M3型。襯里層表觀(guan)密度應不(bu)低于(yu)2.114g/cm33，且不(bu)允許(xu)有氣泡、微孔(kong)、裂紋和雜(za)質存在(zai)；


   ③. 無規共聚(ju)聚(ju)丙(bing)烯（PP-R）應(ying)符合GB／T 18742.1的規定；


   ④. 交聯聚乙(yi)烯（PE-D）應符合CJ／T 159的規定，其密(mi)度不低于0.94g／cm3，且(qie)不允許有氣泡、微孔、裂紋、雜質存在；


   ⑤. 可熔性聚(ju)四氟乙烯（PFA）應符合 ASTM D3307的規定；


   ⑥. 硬聚氟乙烯（PVC-U）樹脂應符(fu)合(he)GB／T 4219的規(gui)定。


 4. 相(xiang)應(ying)的法蘭墊片(pian)宜選用非金屬墊片(pian)。


5. 非金屬襯(chen)里(li)材料使(shi)用范(fan)圍可按表4.4.1選用，還應考慮(lv)流體介質腐蝕(shi)性、使(shi)用壓力及材料成分與性能(neng)差(cha)異等因素。

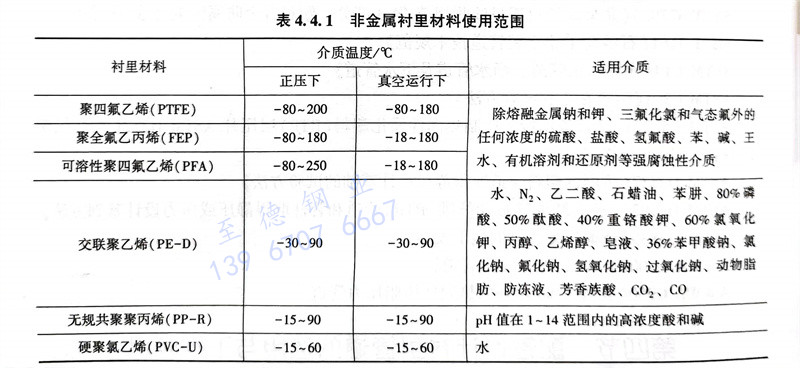

    表4.4.1 非金屬(shu)襯里材料(liao)使用范圍(wei)




 6. 非金屬(shu)襯里直(zhi)管及其管道組成(cheng)件端部連接形式可按表4.4.2選(xuan)取。

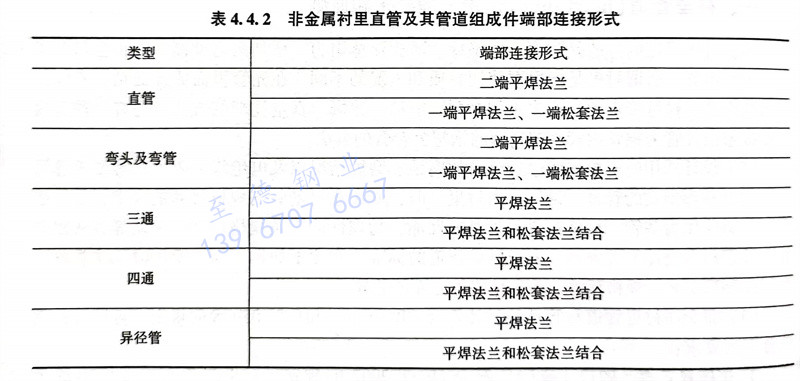

   表4.4.2 非金屬襯里(li)直管(guan)及其管(guan)道(dao)組(zu)成件端(duan)部連接(jie)形式




 7. 非(fei)金屬襯(chen)里直管及其管道組成件(jian)端部應采用金屬法蘭(lan)連接，襯(chen)里應延伸覆(fu)蓋整個法蘭(lan)密封面(mian)。


 8. 聚四氟乙(yi)烯(xi)襯里(li)直管的(de)長(chang)度不(bu)宜大(da)于3m，其他非(fei)金屬襯里(li)直管的(de)長(chang)度不(bu)宜大(da)于6m。


 9. 非金(jin)屬襯里管道(dao)(dao)及(ji)其組成件的搬運、堆放和安裝(zhuang)等過(guo)程中，應(ying)避免強烈震動或碰(peng)撞。不得對已(yi)襯里的管道(dao)(dao)進行(xing)施焊、加熱、扭曲或敲(qiao)打等作業。施工應(ying)滿足SH／T 3501、GB 50235等的要(yao)求(qiu)。非金(jin)屬襯里管道(dao)(dao)安裝(zhuang)后應(ying)進行(xing)壓(ya)力(li)試驗，試驗壓(ya)力(li)應(ying)為設計壓(ya)力(li)的1.5倍(bei)。


10. 襯里(li)管道有關(guan)的標準規(gui)范：


ASTM F423《聚(ju)四氟乙烯塑(su)料襯里(li)鐵類金屬管(guan)，管(guan)件(jian)和(he)法蘭的標準》


ASTM F491《聚(ju)偏氟乙(yi)烯塑料襯里的黑色金(jin)屬管道及管件的標(biao)準》


ASTM F492《丙烯及聚丙烯塑料(liao)襯里的(de)黑色金屬管和管件的(de)標(biao)準》


ASTM F546《全氟共(gong)聚物（FEP）塑料(liao)襯里的鐵(tie)類金(jin)屬管(guan)和(he)管(guan)件的標準》


ASTM F546《全(quan)氟（乙烯-丙烯）共聚(ju)物（FEP）塑料襯里的(de)鐵類金屬管(guan)和(he)管(guan)件的(de)標準》


ASTM F599《聚合（偏二氯乙(yi)烯）（PVDC）塑料襯(chen)里(li)鐵類(lei)金屬管和管件的標準》


ASTM F781《全氟(fu)（烷氧基(ji)烷烴）共聚物（PFA）塑料襯里的(de)鐵類(lei)金屬管和管件的(de)襯里》


ASTM F1545《塑料襯里鐵類金屬(shu)管，管件和法蘭的標準》


SY／T 6623《內覆或(huo)襯里耐腐蝕合金復合鋼管規范(fan)》


SH／T 3154《石油化工非金屬(shu)襯里管道技(ji)術規范》
