本章所介紹的(de)(de)美國管(guan)(guan)件(jian)(jian)標準主要(yao)(yao)為(wei)美國機械工(gong)程(cheng)師協會(hui)（即ASME）近期發布的(de)(de)最(zui)新標準，這些管(guan)(guan)件(jian)(jian)標準主要(yao)(yao)為(wei)：灰(hui)鑄鐵螺(luo)紋管(guan)(guan)件(jian)(jian)（ASME B16.4-1998）、可(ke)鍛鑄鐵螺(luo)紋管(guan)(guan)件(jian)(jian)（ASME B16.3-1998）、承插(cha)焊和螺(luo)紋連(lian)接鍛鋼(gang)制(zhi)管(guan)(guan)件(jian)(jian)（ASME B16.11-2005）、工(gong)廠制(zhi)造的(de)(de)鍛鋼(gang)對焊管(guan)(guan)件(jian)(jian)及鍛鋼(gang)制(zhi)對焊短半徑彎(wan)頭和180°彎(wan)頭等。
鍛鋼制對焊短半徑(jing)彎頭和180°彎頭 ASME B16.28 標準
一、適用范(fan)圍(wei)
1. 總則
ASME B16.28-1994標準(zhun)規(gui)定了鍛軋制(zhi)(zhi)碳素鋼(gang)及(ji)合金鋼(gang)對焊短半(ban)徑彎頭和短半(ban)徑180°彎頭的等級、總體尺寸、試驗、公(gong)差(cha)以及(ji)標記。術語“鍛制(zhi)(zhi)的”（wrought）是指由(you)管(guan)(guan)材（鋼(gang)管(guan)(guan)和管(guan)(guan)子）、板材或(huo)鍛件(jian)制(zhi)(zhi)成的管(guan)(guan)件(jian)。
2. 管件制品
本(ben)標準沒有規定采用交叉焊接的管(guan)件(jian)(jian)制品(pin)。這種管(guan)件(jian)(jian)的設計(ji)，包括(kuo)在(zai)ASME B31《壓(ya)力管(guan)道規范(fan)》中或ASME鍋(guo)爐和壓(ya)力容(rong)器規范(fan)中。
3. 使用條件
選擇適合于特(te)定流體使用條件的管件形式和材料不屬于本標準的范圍(wei)。
4. 焊(han)接(jie)
安(an)(an)裝焊(han)接要求已超出(chu)本標(biao)準(zhun)的(de)(de)范圍。安(an)(an)裝焊(han)接應按(an)適用的(de)(de)管道規范或包括(kuo)安(an)(an)裝該管件的(de)(de)管道系統(tong)在內的(de)(de)規程進行。
二、設計和壓力等級
1. 管件的(de)設計
管(guan)(guan)件設計(ji)應按(an)美國國內(nei)公認的(de)壓力容器或管(guan)(guan)道規范中所包含的(de)數學分析方法確(que)定，或按(an)制(zhi)造廠的(de)意見，依據20.5.9條，采(cai)用驗證方法進行。為了滿足設計(ji)要求，可以預(yu)料(liao)，成型管(guan)(guan)件某些部(bu)分的(de)壁厚可能需要比準備使用該管(guan)(guan)件的(de)管(guan)(guan)道壁厚要厚。
2. 等級基準
按(an)本標(biao)準(zhun)(zhun)設計的(de)管件的(de)許用壓力(li)等級應是按(an)相(xiang)同(tong)規格(ge)和材料的(de)無(wu)縫直管的(de)壓力(li)。相(xiang)同(tong)規格(ge)和材料是指：管子(zi)公稱規格(ge)（NPS），壁厚(hou)或(huo)壁厚(hou)序列號(hao)以(yi)及包括與(yu)相(xiang)應材料標(biao)準(zhun)(zhun)的(de)化(hua)學成(cheng)分及力(li)學性能的(de)比較。
3. 記錄的(de)保(bao)存(cun)
在制造廠的(de)(de)現場就能(neng)(neng)得到數學分析和／或合(he)格的(de)(de)驗(yan)(yan)證(zheng)試驗(yan)(yan)結(jie)果的(de)(de)記(ji)錄，供(gong)采(cai)購方檢查。按與制造廠達(da)成的(de)(de)協議，采(cai)購方應能(neng)(neng)得到這些(xie)數據(ju)的(de)(de)合(he)格證(zheng)書的(de)(de)復印件。
三、規格
表(biao)20-64～表(biao)20-69中管件(jian)的(de)(de)規格(ge)采用ANSI／ASME B36.10《焊接和無縫(feng)軋制鋼管》定義(yi)的(de)(de)管子公稱(cheng)規格(ge)（NPS）表(biao)示(shi)。
四、材料
本標準所包含的(de)鍛鋼(gang)(gang)制(zhi)管(guan)件(jian)材料(liao)(liao)應與ASTM A234《中高溫用(yong)(yong)鍛制(zhi)碳(tan)鋼(gang)(gang)和(he)合金鋼(gang)(gang)管(guan)件(jian)》、ASTM A403《鍛制(zhi)奧氏體不銹鋼(gang)(gang)管(guan)件(jian)》、ASTM A420《低溫用(yong)(yong)鍛制(zhi)碳(tan)鋼(gang)(gang)和(he)合金鋼(gang)(gang)管(guan)件(jian)》或相應的(de)ASME鍋爐和(he)壓力容器規(gui)范第II卷，材料(liao)(liao)A篇(pian)，鐵基材料(liao)(liao)規(gui)范相一致。
五(wu)、結(jie)構(gou)型(xing)式(shi)與(yu)尺寸(cun)
由(you)于米制(zhi)(zhi)單位和英制(zhi)(zhi)單位不(bu)能做到(dao)精確的等同(tong)，因此使用(yong)者必須分別采(cai)用(yong)兩種單位制(zhi)(zhi)。
1. 短半徑彎頭(tou)

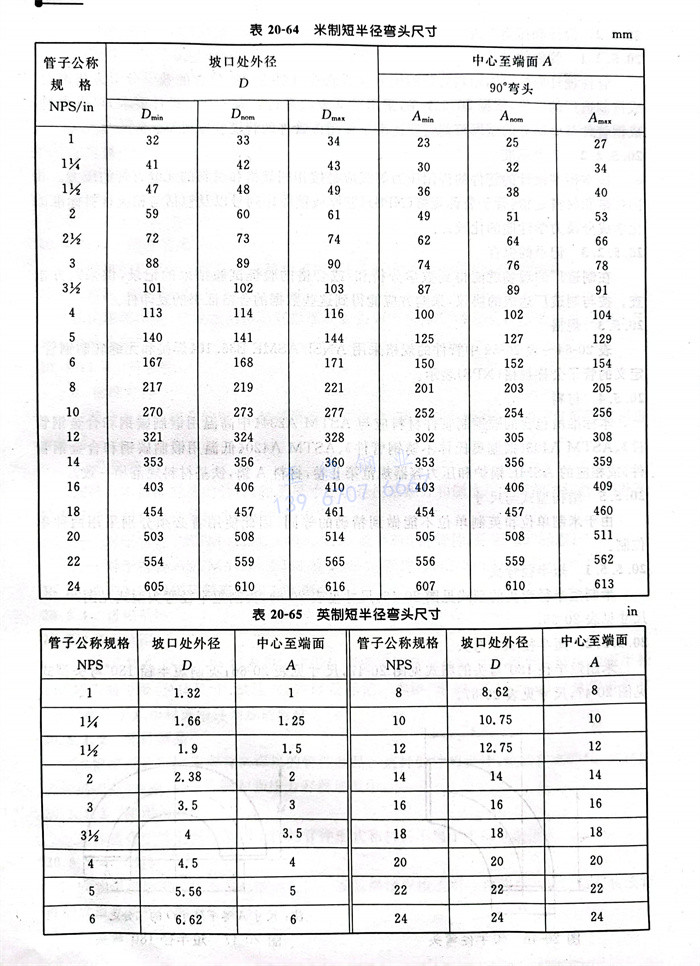

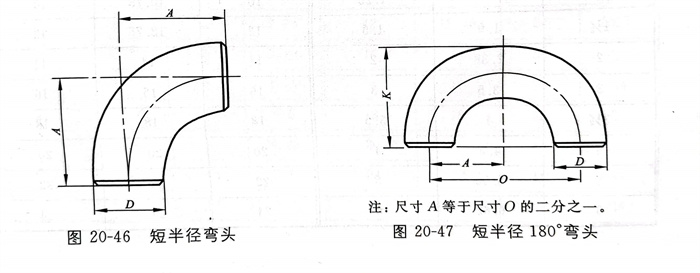

米制短半徑彎(wan)頭(tou)的型式見(jian)(jian)圖20-46，尺(chi)寸(cun)(cun)見(jian)(jian)表20-64，英制短半徑彎(wan)頭(tou)型式見(jian)(jian)圖20-46，尺(chi)寸(cun)(cun)見(jian)(jian)表20-65。
2. 短半徑180°彎(wan)頭

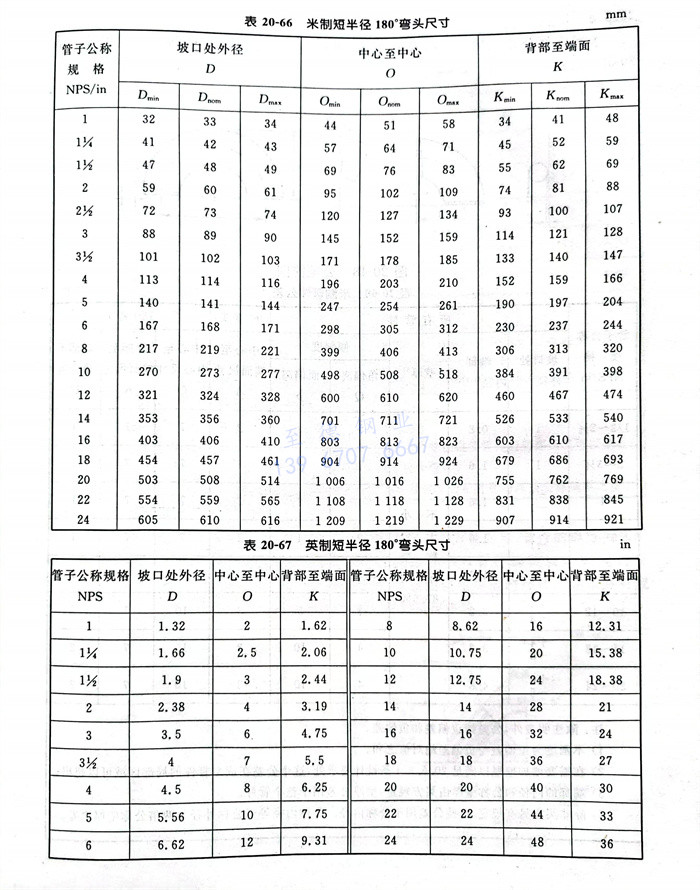

米制短半(ban)徑(jing)180°彎頭的型式見(jian)圖20-47，尺(chi)寸見(jian)表(biao)20-66；英制短半(ban)徑(jing)180°彎頭型式見(jian)圖20-47，尺(chi)寸見(jian)表(biao)20-67。
六(liu)、公差

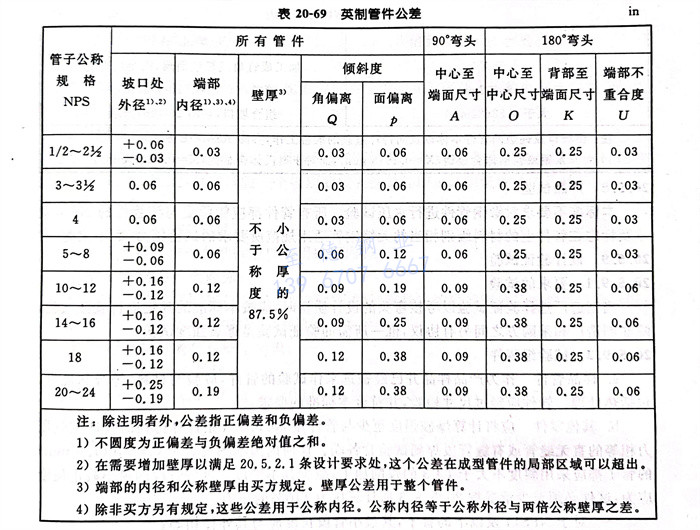

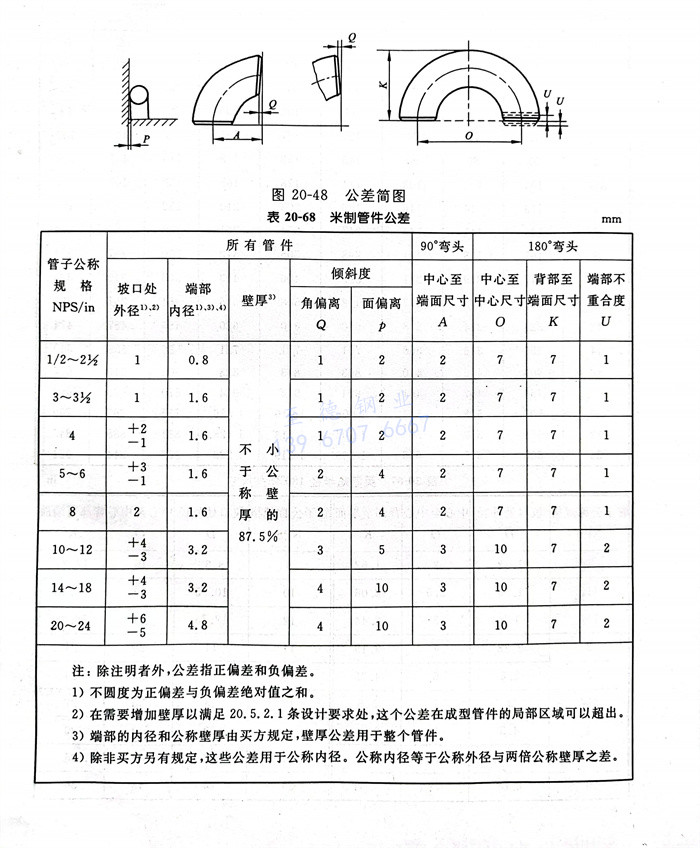

米制(zhi)(zhi)管(guan)件公(gong)差(cha)見圖20-48，尺(chi)寸見表20-68；英制(zhi)(zhi)管(guan)件公(gong)差(cha) 見圖20-48，尺(chi)寸見表20-69。
注：除注明(ming)者外，公差指正偏差和(he)負偏差。
1. 不圓度(du)為正偏差與負偏差絕對(dui)值之和。
2. 在需要(yao)增加(jia)壁(bi)厚以滿足20.5.2.1條設(she)計要(yao)求處，這個公(gong)差在成型管件的局部(bu)區域可以超出(chu)。
3. 端部的(de)內(nei)徑和公(gong)(gong)稱壁厚由買方(fang)規定，壁厚公(gong)(gong)差用于整個管件。
4. 除非買方另有規定(ding)，這些公(gong)(gong)(gong)差(cha)用(yong)于公(gong)(gong)(gong)稱內(nei)徑。公(gong)(gong)(gong)稱內(nei)徑等于公(gong)(gong)(gong)稱外(wai)徑與兩倍公(gong)(gong)(gong)稱壁厚之差(cha)。
注：除注明者外，公差指正偏(pian)差和負偏(pian)差。
1. 不圓度為正偏差與負偏差絕對值之和。
2. 在(zai)需要增(zeng)加(jia)壁厚(hou)以(yi)滿(man)足20.5.2.1條設計要求(qiu)處，這(zhe)個公(gong)差在(zai)成型管(guan)件的局部(bu)區域(yu)可以(yi)超(chao)出。
3. 端部的內徑(jing)和公稱壁厚(hou)由買(mai)方(fang)規定。壁厚(hou)公差用于整(zheng)個(ge)管件。
4. 除非買方另有(you)規定(ding)，這(zhe)些公(gong)差(cha)(cha)用于(yu)公(gong)稱(cheng)內徑(jing)。公(gong)稱(cheng)內徑(jing)等于(yu)公(gong)稱(cheng)外徑(jing)與兩倍公(gong)稱(cheng)壁厚之(zhi)差(cha)(cha)。
七、端部制備

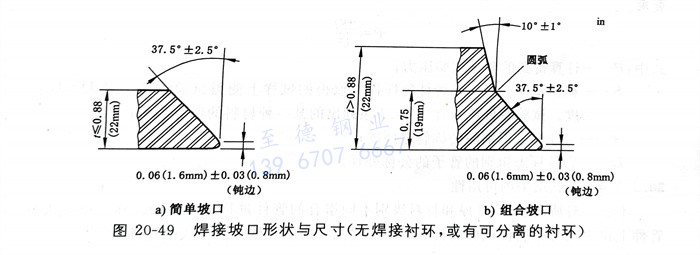

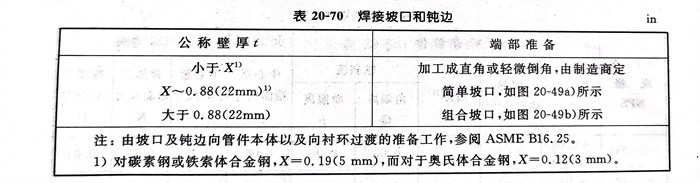

焊(han)(han)接(jie)(jie)端(duan)部應(ying)符合ASME B16.25《對(dui)接(jie)(jie)焊(han)(han)端(duan)》的(de)(de)規(gui)定。為方便起見(jian)，管件(jian)的(de)(de)焊(han)(han)接(jie)(jie)端(duan)部用圖及(ji)表來表示。管件(jian)端(duan)部焊(han)(han)接(jie)(jie)坡口形狀與尺寸見(jian)圖20-49，管件(jian)焊(han)(han)接(jie)(jie)坡口和鈍邊見(jian)表20-70。管件(jian)的(de)(de)壁(bi)厚(hou)與同其焊(han)(han)接(jie)(jie)的(de)(de)管子壁(bi)厚(hou)相等，以避(bi)免使用焊(han)(han)接(jie)(jie)內襯(chen)環。除非另有(you)規(gui)定，對(dui)于規(gui)定的(de)(de)管子壁(bi)厚(hou)，管件(jian)的(de)(de)焊(han)(han)接(jie)(jie)端(duan)按不(bu)用襯(chen)環的(de)(de)情況供(gong)應(ying)。
八(ba)、產(chan)品試驗
本(ben)標(biao)準不要(yao)(yao)求對鍛鋼管(guan)件(jian)進行(xing)水壓試(shi)驗。所有管(guan)件(jian)都應能承受與該管(guan)件(jian)的(de)NPS、壁厚(hou)及(ji)標(biao)志在(zai)管(guan)件(jian)上的(de)材料級別(bie)相當(dang)的(de)無縫鋼管(guan)適用規范所要(yao)(yao)求的(de)試(shi)驗壓力，而不泄漏(lou)。
九(jiu)、設計(ji)驗(yan)證試驗(yan)
1. 要求的試(shi)驗
當制(zhi)造廠選(xuan)擇(ze)驗(yan)(yan)證(zheng)試(shi)驗(yan)(yan)以考核彎頭的設計質量(liang)時，應按本(ben)標準的規(gui)定(ding)進行驗(yan)(yan)證(zheng)試(shi)驗(yan)(yan)，除非制(zhi)造廠和(he)采購方之間另有協議，惟一所需的驗(yan)(yan)證(zheng)試(shi)驗(yan)(yan)是爆破強度試(shi)驗(yan)(yan)。
2. 試驗組裝件(jian)
a. 樣(yang)品管件(jian) 作為產(chan)品樣(yang)品并已經被(bei)選來作試(shi)驗的管件(jian)，應驗明材料、等(deng)級和批量，包括熱處理。管件(jian)應經過尺寸檢驗，并符合本標準的要(yao)求(qiu)。
b. 其他(ta)零件 應(ying)將(jiang)計(ji)算(suan)(suan)爆破強度(du)(du)(du)至少(shao)與管件按20.5.9.3條計(ji)算(suan)(suan)得(de)到的驗證試(shi)驗壓(ya)(ya)力(li)相等的直無縫管或(huo)有(you)縫管段焊到試(shi)驗管各(ge)端。任何內圓(yuan)不(bu)圓(yuan)度(du)(du)(du)大于0.06 in（1.6mm）的管子都應(ying)采用斜度(du)(du)(du)不(bu)大于1：3的鏜削加工，減少(shao)其不(bu)圓(yuan)度(du)(du)(du)。這些管段的最小截止長度(du)(du)(du)應(ying)為：試(shi)件必須至少(shao)承(cheng)受按20.5.9.3所計(ji)算(suan)(suan)壓(ya)(ya)力(li)110％的壓(ya)(ya)力(li)。
對(dui)于NPS14及(ji)以下的管子，其(qi)最小管段長度應與(yu)其(qi)外徑相等(deng)；
對于(yu)大于(yu)NPS14的(de)管子(zi)，其(qi)最小(xiao)管段長度應為其(qi)外徑(jing)的(de)一(yi)半。
3. 試驗程序和驗收(shou)標準
水(shui)壓(ya)試驗(yan)(yan)(yan)用的試驗(yan)(yan)(yan)流體(ti)應(ying)為(wei)水(shui)或其他液體(ti)。應(ying)對試驗(yan)(yan)(yan)組裝件施加水(shui)壓(ya)。當試驗(yan)(yan)(yan)組裝件能經(jing)受住按下(xia)式(shi)計(ji)算得到的驗(yan)(yan)(yan)證試驗(yan)(yan)(yan)壓(ya)力的105％而(er)不發生破(po)裂時，即滿足驗(yan)(yan)(yan)證試驗(yan)(yan)(yan)要求。
P= 2St/D
式中(zhong)：P---計算得到的驗(yan)(yan)證(zheng)試驗(yan)(yan)壓力；
S---在從管件上或試驗管件的(de)樣件上取(qu)得(de)的(de)試樣上測(ce)得(de)試驗管件的(de)最大(da)抗拉強度。試驗管件應(ying)符合20.5.4條列出的(de)某一(yi)種材料(liao)的(de)所有(you)要求；
t---管件標志識別的公稱管壁厚度；
D---管件標志識別的管子的公稱外徑。
4. 試(shi)驗結果的可(ke)用性
不需要對(dui)所有(you)規格、壁厚和材料級(ji)別(bie)不同(tong)組(zu)合(he)的(de)(de)管(guan)件進行逐一試驗(yan)。在一個代表性管(guan)件上得(de)出的(de)(de)合(he)格驗(yan)證試驗(yan)可代表以下所述范圍內(nei)的(de)(de)其他相同(tong)形式(shi)的(de)(de)管(guan)件。
a. 規格范圍
試驗管(guan)件可用(yong)來(lai)檢驗規格為試驗管(guan)件規格的(de)0.5倍到(dao)2倍的(de)類似管(guan)件。
b. 厚度范圍
一(yi)個試驗(yan)管件(jian)可以(yi)用來對t/D比(bi)值為試驗(yan)管件(jian)的0.5倍到(dao)3倍的類似比(bi)例的管件(jian)進行評(ping)定或(huo)考核。
c. 材料(liao)級別
由(you)各種級(ji)別(bie)鋼材制造(zao)的(de)幾何(he)尺(chi)寸相(xiang)同(tong)的(de)管(guan)(guan)件，其耐壓能(neng)力(li)直(zhi)接與(yu)各個級(ji)別(bie)材料的(de)抗拉強(qiang)度成正比。因此，只需試(shi)驗(yan)一個級(ji)別(bie)的(de)代表(biao)性管(guan)(guan)件即可證(zheng)明該(gai)管(guan)(guan)件的(de)設(she)計。
十、 標(biao)志
1. 標準標志(zhi)（見注）
每個管件都應作永(yong)久性標志以表明以下內容(rong)：
a. 制(zhi)造(zao)廠的名稱(cheng)或商標；
b. 材料的(de)識別(bie)和類(lei)別(bie)（ASTM或(huo)ASME級別(bie)符號(hao)）；爐(lu)號(hao)或(huo)制(zhi)造廠的(de)爐(lu)號(hao)識別(bie)標(biao)記；
c. 在(zai)級別符號前(qian)(qian)加前(qian)(qian)綴“WP”表示符合本標(biao)準；
d. 壁厚序列號或公稱壁厚標識；
e. NPS（管子公稱規(gui)格）。
注：管(guan)件的(de)壓(ya)力等(deng)級用NPS，壁厚（或(huo)序列(lie)號）及標(biao)志在管(guan)件上的(de)材料(liao)（見20.5.2.2）表示。
2. 例外(wai)
當管(guan)件(jian)的規格不允許進行完整標志時，可逆(ni)上(shang)述(shu)內(nei)容順(shun)序(xu)省略識別(bie)標志。
