本章所(suo)介紹(shao)的美國管(guan)(guan)件(jian)標(biao)準(zhun)(zhun)主(zhu)要為(wei)美國機械工(gong)程師協會（即(ji)ASME）近期發(fa)布(bu)的最新標(biao)準(zhun)(zhun)，這些管(guan)(guan)件(jian)標(biao)準(zhun)(zhun)主(zhu)要為(wei)：灰鑄(zhu)鐵螺紋(wen)管(guan)(guan)件(jian)（ASME B16.4-1998）、可鍛(duan)鑄(zhu)鐵螺紋(wen)管(guan)(guan)件(jian)（ASME B16.3-1998）、承插焊和螺紋(wen)連接(jie)鍛(duan)鋼(gang)制管(guan)(guan)件(jian)（ASME B16.11-2005）、工(gong)廠(chang)制造(zao)的鍛(duan)鋼(gang)對焊管(guan)(guan)件(jian)及(ji)鍛(duan)鋼(gang)制對焊短半徑彎頭(tou)和180°彎頭(tou)等。
工廠制(zhi)造的鍛鋼對焊管件 ASME B16.9-2003 標準
一、適用范(fan)圍
1. 總(zong)則
ASME B16.9-2003標準適(shi)用于(yu)規格為NPS1/2～NPS 48（DN 15～DN1200）的工廠制(zhi)造的鍛制(zhi)對焊管件(jian)的總體尺寸、公差(cha)、壓力等(deng)級(ji)、試(shi)驗及標志。
2. 特殊管件
根(gen)據制(zhi)造(zao)廠(chang)和使用(yong)方(fang)(fang)雙方(fang)(fang)協議(yi)，可以制(zhi)造(zao)特殊尺寸、規格、形狀及公(gong)差的管件。
3. 管件制品(pin)
采用環焊縫或交叉焊縫制(zhi)造(zao)的分支管(guan)件和其他(ta)管(guan)件均屬管(guan)件制(zhi)品，并不屬于(yu)該標準的范圍(wei)。
搭接短節制品不受以(yi)上限制，只要(yao)其材料符合20.4.4條所規定的(de)(de)(de)可適用的(de)(de)(de)ASTM材料規范的(de)(de)(de)所有要(yao)求。
4. 標準計量單(dan)位
無(wu)論以米制為(wei)單位(wei)或(huo)以美國慣用(yong)單位(wei)（即(ji)英制單位(wei)）表示的數(shu)值都分別視為(wei)標準值。
在該(gai)(gai)標準的(de)正(zheng)文(wen)中英制(zhi)(zhi)(zhi)單(dan)位在括號內示出。由于兩種(zhong)單(dan)位制(zhi)(zhi)(zhi)所規定的(de)數值不能做到精確地相等，因此(ci)，必須獨立地分(fen)別使(shi)用每一種(zhong)單(dan)位制(zhi)(zhi)(zhi)。兩種(zhong)單(dan)位制(zhi)(zhi)(zhi)使(shi)用的(de)混合數值，將(jiang)導致與該(gai)(gai)標準的(de)不一致。
無(wu)論是米制單(dan)(dan)位(wei)尺寸的管(guan)(guan)件或是英制單(dan)(dan)位(wei)尺寸的管(guan)(guan)件，其(qi)規格(ge)的標志都為NPS。管(guan)(guan)件壓力(li)等級與(yu)相應規格(ge)和材料(liao)的管(guan)(guan)子的連(lian)接壁厚有關。
5. 使用條件
適合于特(te)定(ding)流體使用(yong)條(tiao)件的(de)管件型式和材(cai)料(liao)的(de)選擇(ze)標準(zhun)，不屬于本標準(zhun)的(de)范圍(wei)。
6. 焊接
安裝焊接(jie)要求不屬于本標(biao)準的范(fan)圍。
7. 質量體系
按ASME B16.9標(biao)(biao)(biao)準制造(zao)的(de)(de)產(chan)(chan)品(pin)(pin)(pin)(pin)應按質量(liang)體(ti)系(xi)程(cheng)序生產(chan)(chan)，該程(cheng)序應遵(zun)循 ISO 9000系(xi)列(lie)的(de)(de)某(mou)一(yi)適(shi)合的(de)(de)標(biao)(biao)(biao)準的(de)(de)原則(ze)制定。制造(zao)廠(chang)(chang)有責任(ren)確定是否(fou)需要由(you)一(yi)個獨立的(de)(de)組織機構對(dui)產(chan)(chan)品(pin)(pin)(pin)(pin)制造(zao)廠(chang)(chang)的(de)(de)質量(liang)體(ti)系(xi)進行注冊／或(huo)認證(zheng)。采購方在(zai)制造(zao)廠(chang)(chang)的(de)(de)場所(suo)(suo)應能得到(dao)演示程(cheng)序符合性的(de)(de)詳細(xi)文件。應采購方的(de)(de)請求，采購方可以(yi)得到(dao)產(chan)(chan)品(pin)(pin)(pin)(pin)制造(zao)廠(chang)(chang)提供的(de)(de)其所(suo)(suo)使用(yong)的(de)(de)該質量(liang)體(ti)系(xi)程(cheng)序的(de)(de)書面概括說明。所(suo)(suo)謂產(chan)(chan)品(pin)(pin)(pin)(pin)制造(zao)廠(chang)(chang)是指(zhi)按本標(biao)(biao)(biao)準標(biao)(biao)(biao)志或(huo)識(shi)別要求顯示在(zai)產(chan)(chan)品(pin)(pin)(pin)(pin)上的(de)(de)完整廠(chang)(chang)名和商標(biao)(biao)(biao)。
8. 修約
為了確定符合(he)于本標(biao)準的目的，確定有效數字值(zhi)(zhi)（最大極(ji)限(xian)值(zhi)(zhi)或最小極(ji)限(xian)值(zhi)(zhi)）的修約，規定應按ASTME29予以“圓整(zheng)”。十進制(zhi)的小數值(zhi)(zhi)和(he)公(gong)差并不包(bao)含特殊的測(ce)量方(fang)法。
9. 壓力等(deng)級(ji)標志
磅級(ji)（后面緊(jin)跟尺寸數字(zi)）是壓力-溫度等級(ji)的標(biao)志。對于本標(biao)準(zhun)中所引用的ASME B16.5法蘭的標(biao)準(zhun)，其(qi)標(biao)志為(wei)磅級(ji)150、300、900、1500及2500。
二、 壓力等級
1. 等級(ji)的基準
按(an)(an)(an)本標準所(suo)規(gui)定(ding)的管(guan)(guan)件(jian)的允許(xu)壓(ya)力等(deng)級，可以根據ASME B31《壓(ya)力管(guan)(guan)道規(gui)范(fan)》中所(suo)規(gui)定(ding)的規(gui)程(cheng)，按(an)(an)(an)等(deng)同材(cai)料(liao)（按(an)(an)(an)相(xiang)應(ying)材(cai)料(liao)規(gui)范(fan)的化學成分和機械性能(neng)比較(jiao)所(suo)得(de)出的）的直無縫管(guan)(guan)來計(ji)算(suan)。為了計(ji)算(suan)，應(ying)使用與(yu)管(guan)(guan)件(jian)相(xiang)當的管(guan)(guan)子規(gui)格、壁厚及(ji)材(cai)料(liao)的應(ying)用數(shu)據。管(guan)(guan)件(jian)上的管(guan)(guan)子規(gui)格、壁厚（或(huo)壁厚系列號）和材(cai)料(liao)標志與(yu)壓(ya)力等(deng)級標志有關。
2. 管件的設計
管(guan)件的(de)(de)(de)(de)(de)設計應按(an)(an)美國全國范(fan)圍內公認的(de)(de)(de)(de)(de)壓(ya)力容器(qi)或管(guan)道(dao)規(gui)范(fan)中所包含的(de)(de)(de)(de)(de)數學分(fen)析方法(fa)（例如，對彎頭按(an)(an)ASME B16.49）來確定，或按(an)(an)制(zhi)造廠的(de)(de)(de)(de)(de)意(yi)見，根據本標準的(de)(de)(de)(de)(de)第9章采用驗(yan)(yan)證試(shi)驗(yan)(yan)方法(fa)進行。為了(le)滿足設計或制(zhi)造要求，可以預料(liao)，成型管(guan)件某些(xie)部(bu)分(fen)的(de)(de)(de)(de)(de)壁厚(hou)(hou)可能(neng)(neng)需(xu)要比打算使用該(gai)管(guan)件的(de)(de)(de)(de)(de)管(guan)子(zi)壁厚(hou)(hou)要厚(hou)(hou)。如果使用，數學分(fen)析可以考慮這些(xie)較厚(hou)(hou)部(bu)分(fen)。在(zai)制(zhi)造的(de)(de)(de)(de)(de)現場應能(neng)(neng)得(de)到數學分(fen)析和／或合(he)格的(de)(de)(de)(de)(de)驗(yan)(yan)證試(shi)驗(yan)(yan)結果的(de)(de)(de)(de)(de)記錄以供采購方檢查(cha)。
三、規格

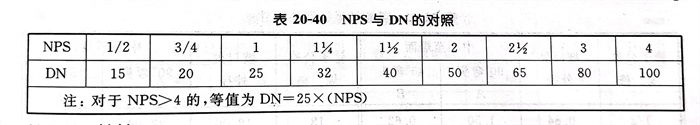

公(gong)(gong)稱(cheng)管件規格的代(dai)號(hao)是NPS后(hou)跟無因次(ci)的數字。NPS與(yu)國(guo)際標準中所使用的標準公(gong)(gong)稱(cheng)通徑DN有關，它們之(zhi)間的關系見表20-40。
四、材料
本標準(zhun)所包括的鍛(duan)制(zhi)(zhi)(zhi)管(guan)件應(ying)遵循(xun) ASTM A234、A403、A420、A815、B361、B363和B366或ASME 鍋(guo)爐和壓力容器(qi)規范第II卷中所列出的相應(ying)標準(zhun)。術語“鍛(duan)制(zhi)(zhi)(zhi)”是指管(guan)件是由(you)管(guan)子、管(guan)材、板材或鍛(duan)件制(zhi)(zhi)(zhi)造的。由(you)鍛(duan)坯(pi)制(zhi)(zhi)(zhi)造的管(guan)件只能根據制(zhi)(zhi)(zhi)造廠和采購方的協議供貨。這種管(guan)件不(bu)需要(yao)符合20.4.7條(tiao)表面輪(lun)廓的要(yao)求。
五、尺寸
1. 標(biao)準尺寸(cun)
本標準為管(guan)件的焊接端提供(gong)了(le)固定位置(zhi)，不(bu)論是相對于管(guan)件的中心(xin)線(xian)還是總尺(chi)寸，其位置(zhi)都(dou)不(bu)變(bian)。
管(guan)件(jian)尺寸分米制和(he)英(ying)制兩(liang)個系列(lie)。

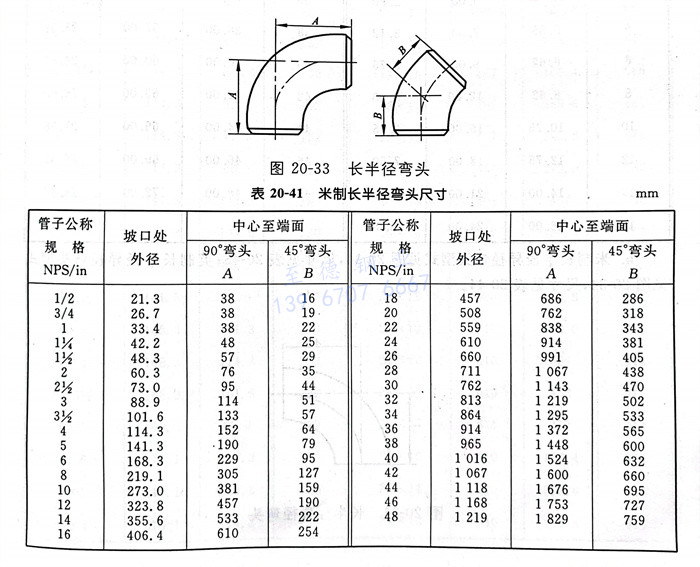

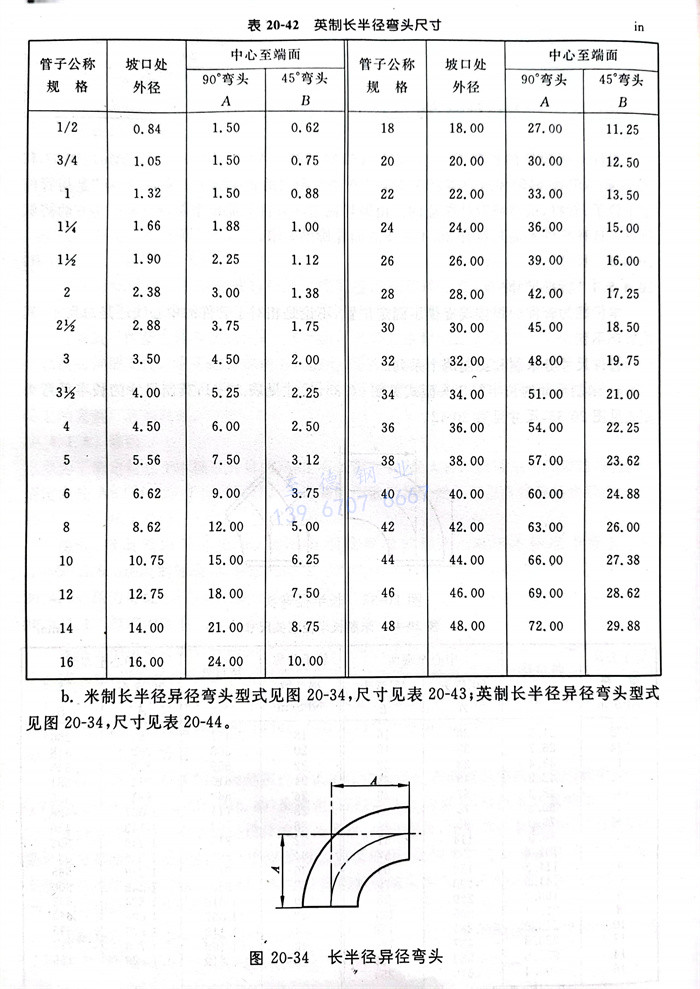

a. 米制尺寸(cun)(cun)(cun)的長半(ban)徑彎頭型(xing)式見(jian)(jian)圖(tu)20-33，尺寸(cun)(cun)(cun)見(jian)(jian)表20-41；英制尺寸(cun)(cun)(cun)的長半(ban)徑彎頭型(xing)式見(jian)(jian)圖(tu)20-33，尺寸(cun)(cun)(cun)見(jian)(jian)表20-42。

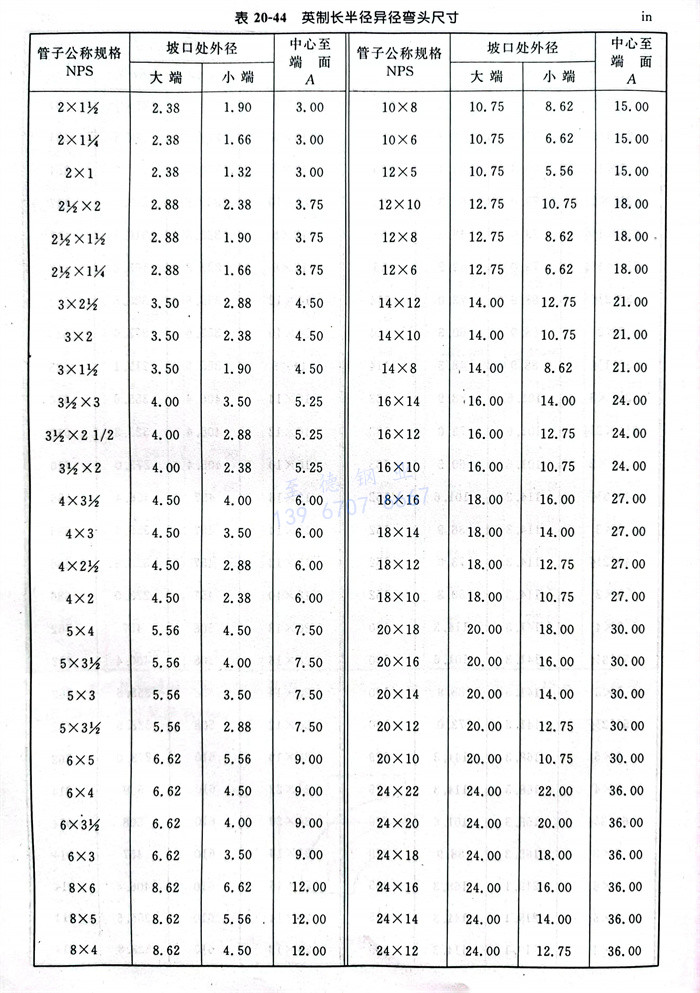

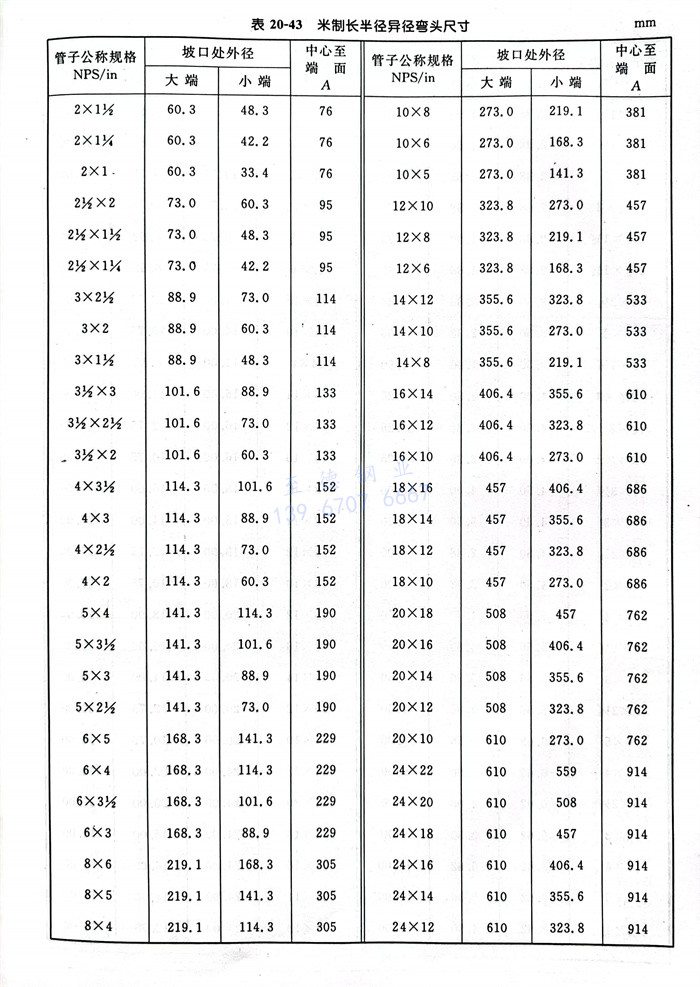

b. 米制(zhi)尺(chi)(chi)(chi)寸的長半徑(jing)異徑(jing)彎頭(tou)型式見圖20-34，尺(chi)(chi)(chi)寸見表20-43；英(ying)制(zhi)尺(chi)(chi)(chi)寸的長半徑(jing)異徑(jing)彎頭(tou)型式見圖20-34，尺(chi)(chi)(chi)寸見表20-44。

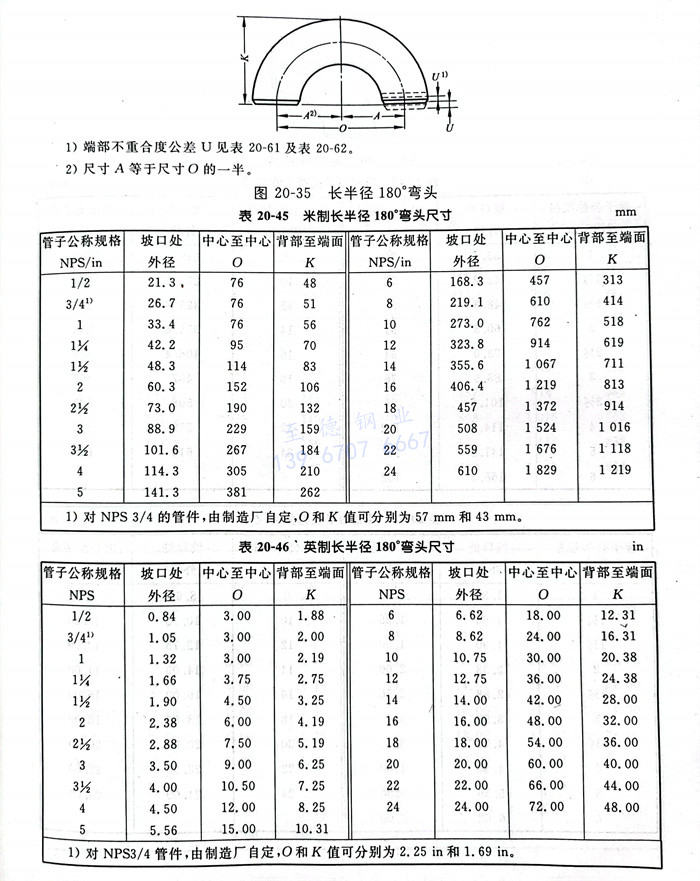

c. 米制(zhi)尺寸(cun)(cun)的(de)長半徑(jing)180°彎(wan)頭(tou)型式見(jian)圖20-35，尺寸(cun)(cun)見(jian)表20-45；英制(zhi)尺寸(cun)(cun)的(de)長半徑(jing)180°彎(wan)頭(tou)型式見(jian)圖20-35，尺寸(cun)(cun)見(jian)表20-46。

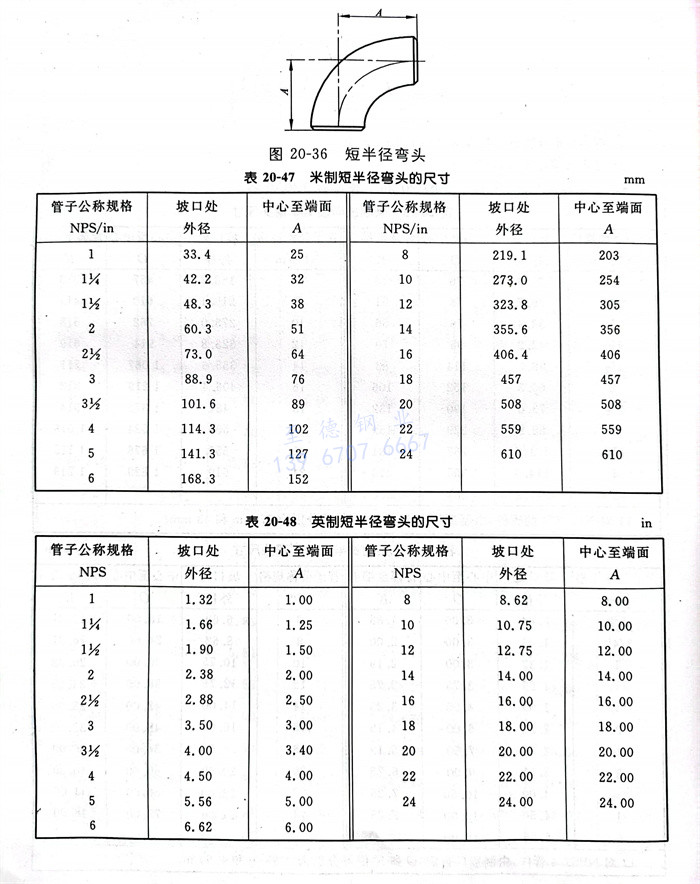

d. 米制尺(chi)寸(cun)(cun)的短半徑彎(wan)頭型式見(jian)(jian)圖20-36，尺(chi)寸(cun)(cun)見(jian)(jian)表20-47；英制尺(chi)寸(cun)(cun)的短半徑彎(wan)頭型式見(jian)(jian)圖20-36，尺(chi)寸(cun)(cun)見(jian)(jian)表20-48。

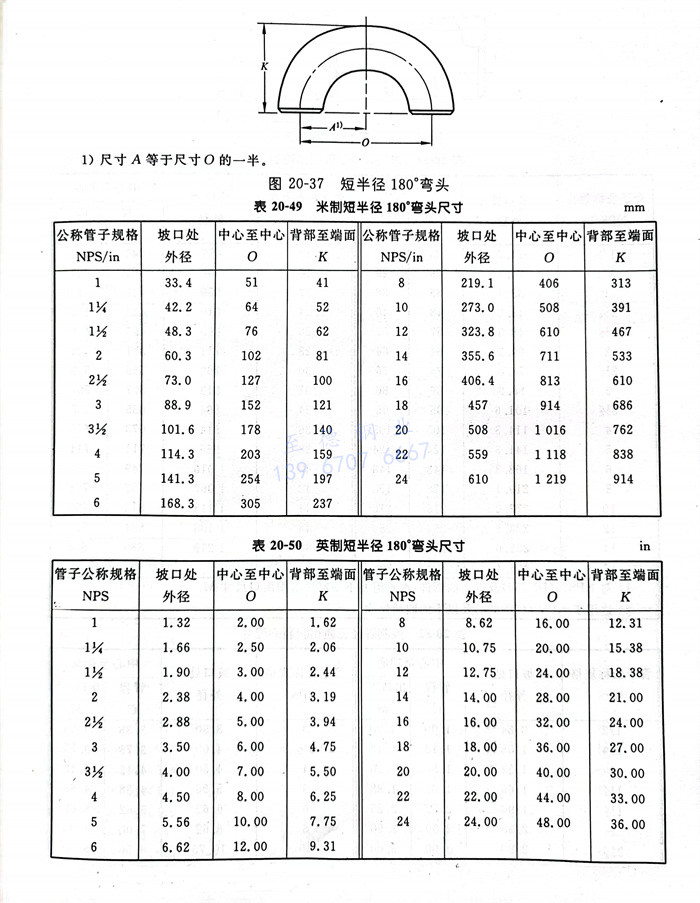

e. 米制尺(chi)(chi)寸(cun)的短半徑(jing)180°彎頭型(xing)式見(jian)圖20-37，尺(chi)(chi)寸(cun)見(jian)表20-49；英(ying)制尺(chi)(chi)寸(cun)的短半徑(jing)180°彎頭型(xing)式見(jian)圖20-37，尺(chi)(chi)寸(cun)見(jian)表20-50。

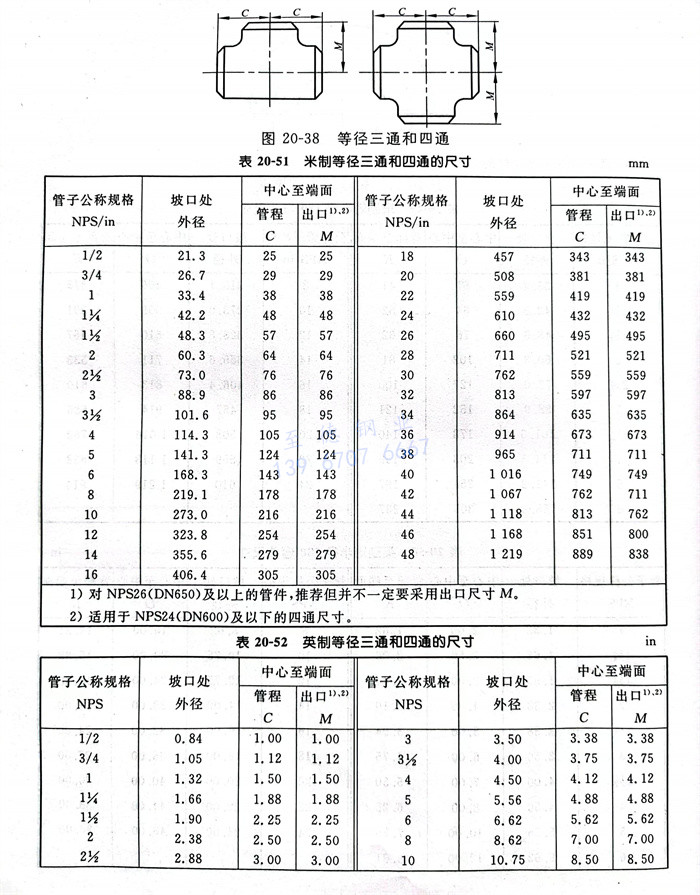

f. 米制尺寸(cun)(cun)等徑(jing)三通(tong)和四通(tong)型式見(jian)圖(tu)20-38，尺寸(cun)(cun)見(jian)表20-51；英制尺寸(cun)(cun)等徑(jing)三通(tong)和四通(tong)型式見(jian)圖(tu)20-38，尺寸(cun)(cun)見(jian)表20-52。

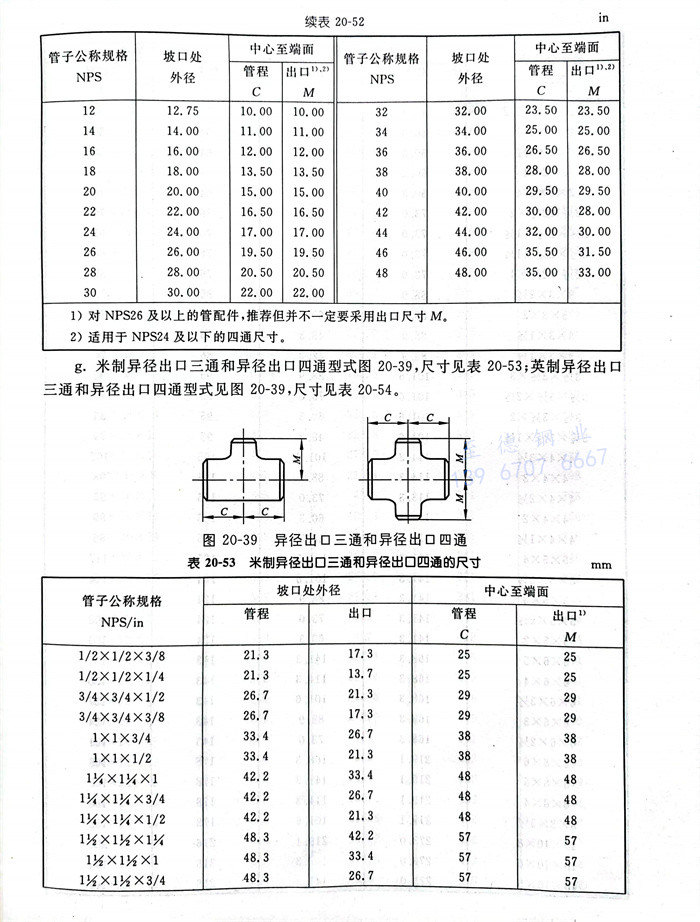

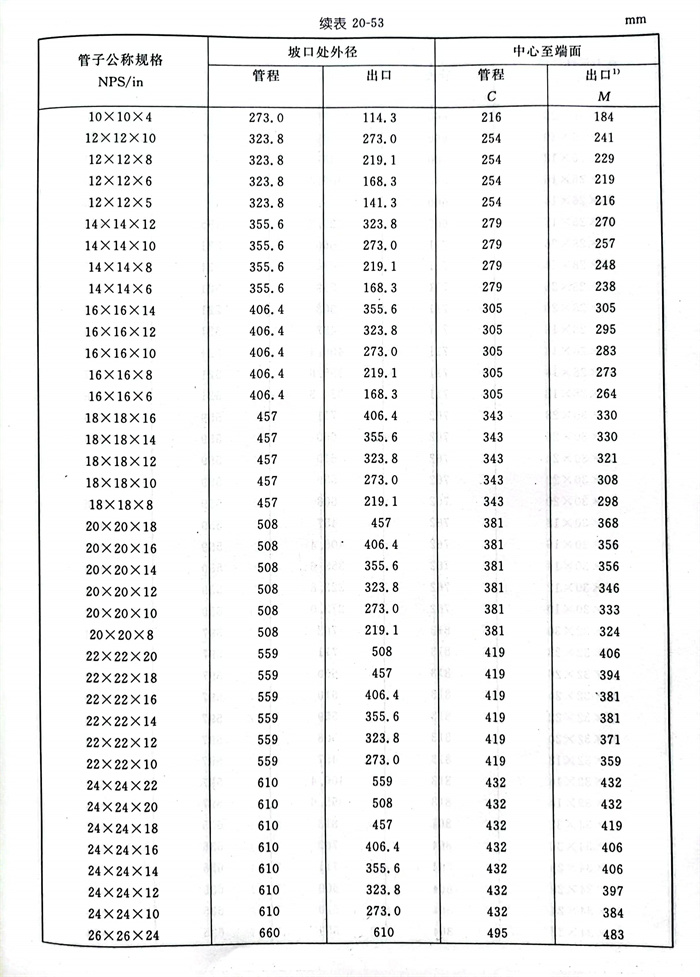

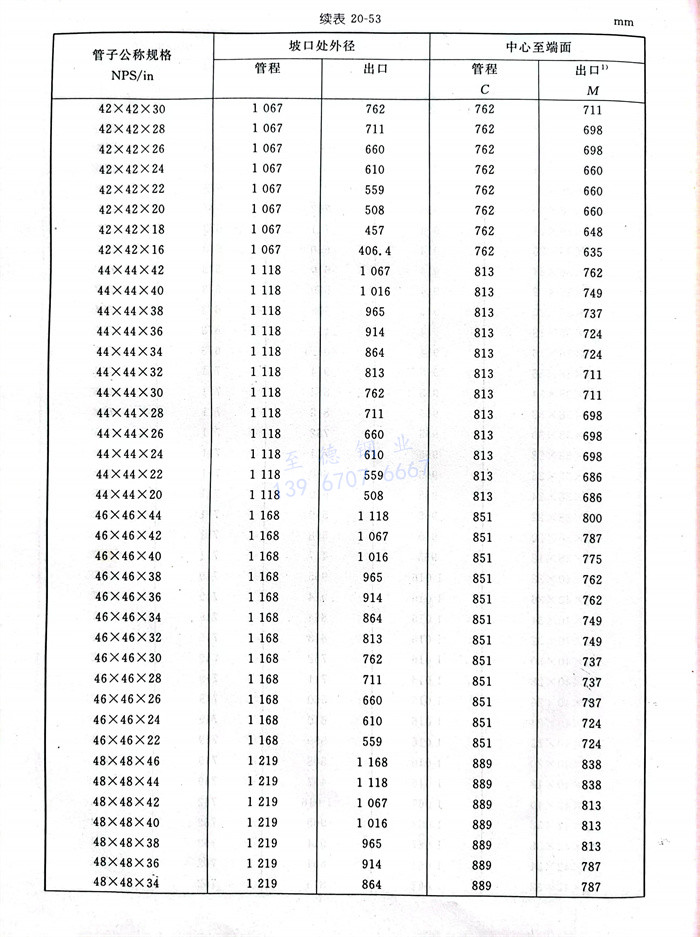

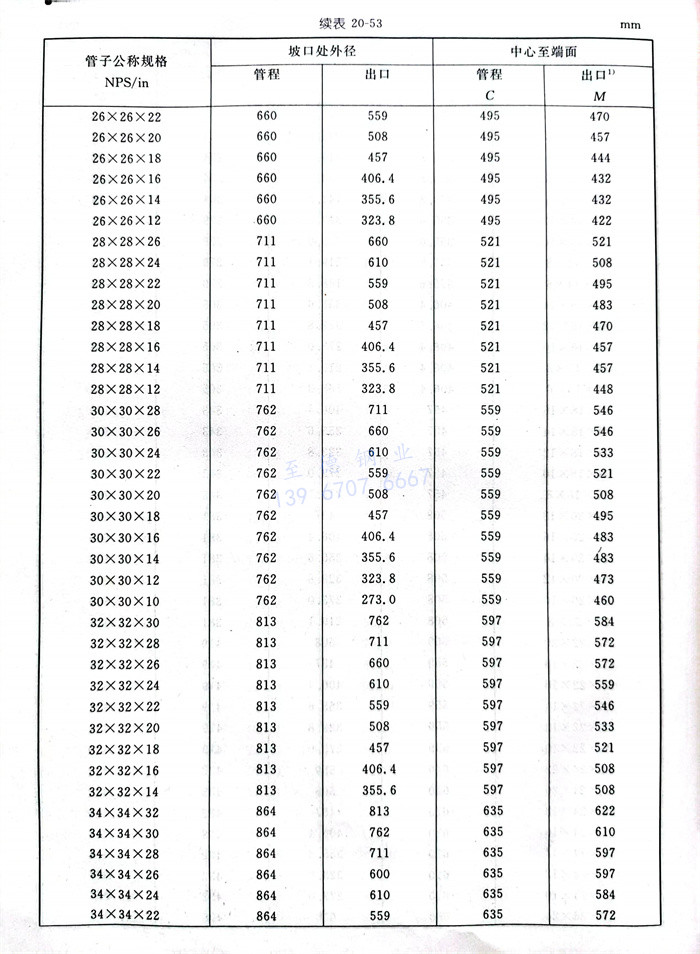

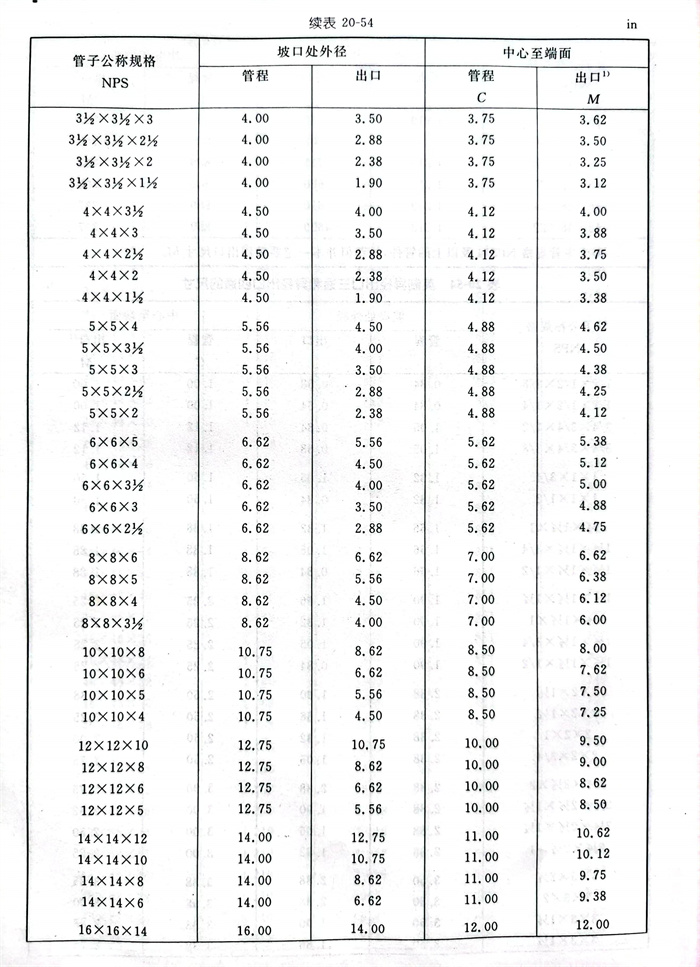

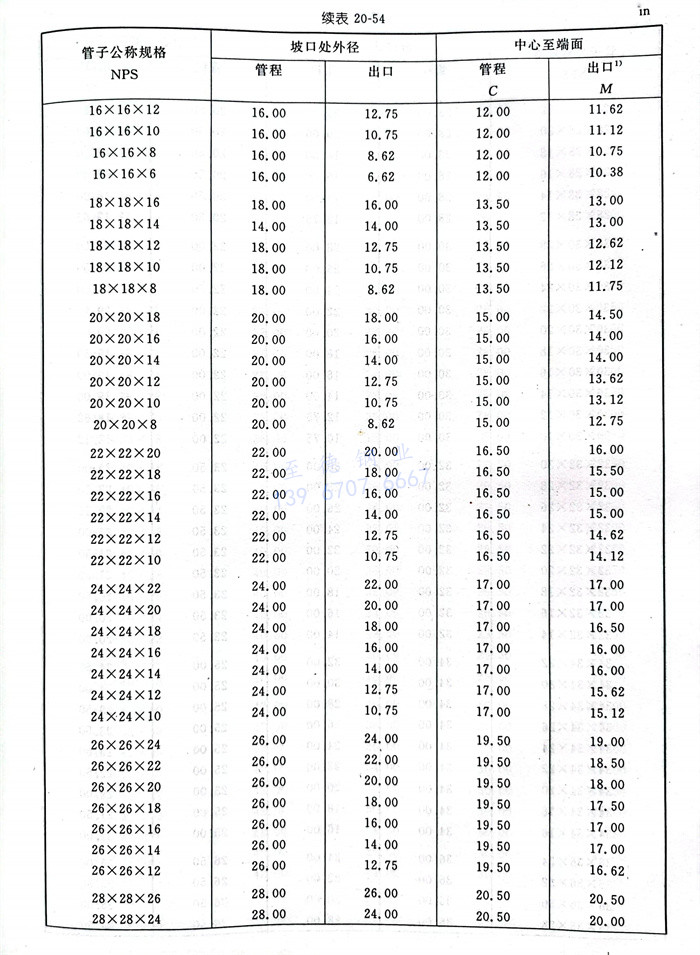

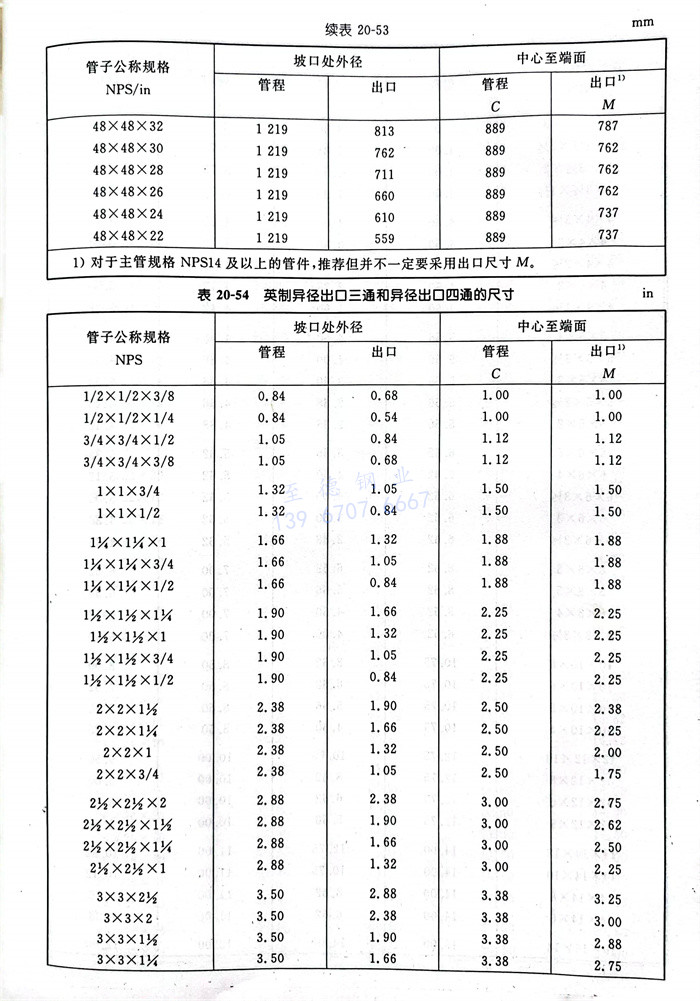

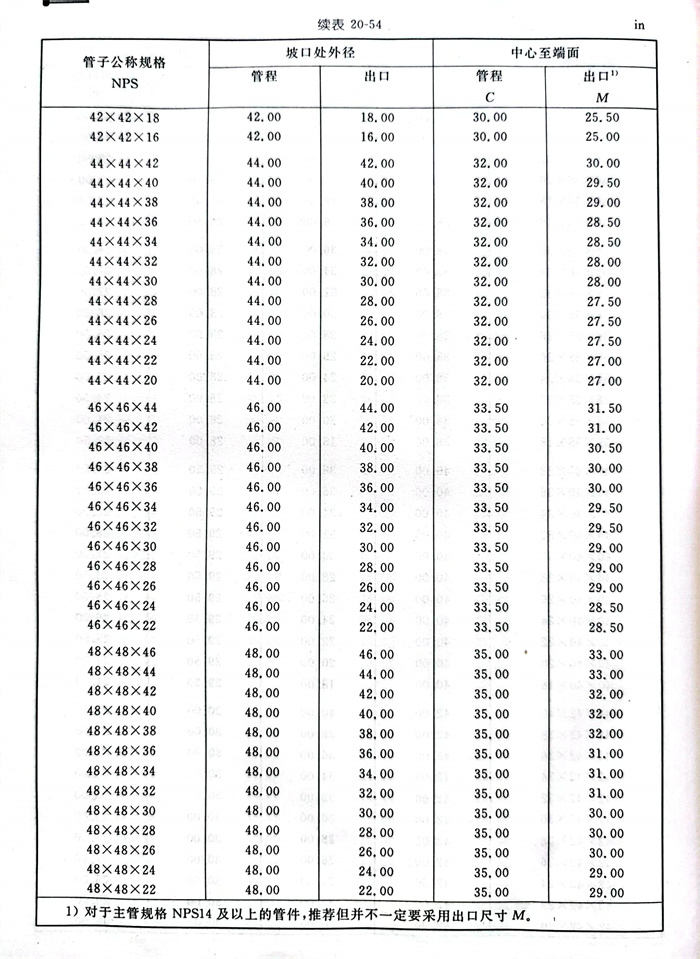

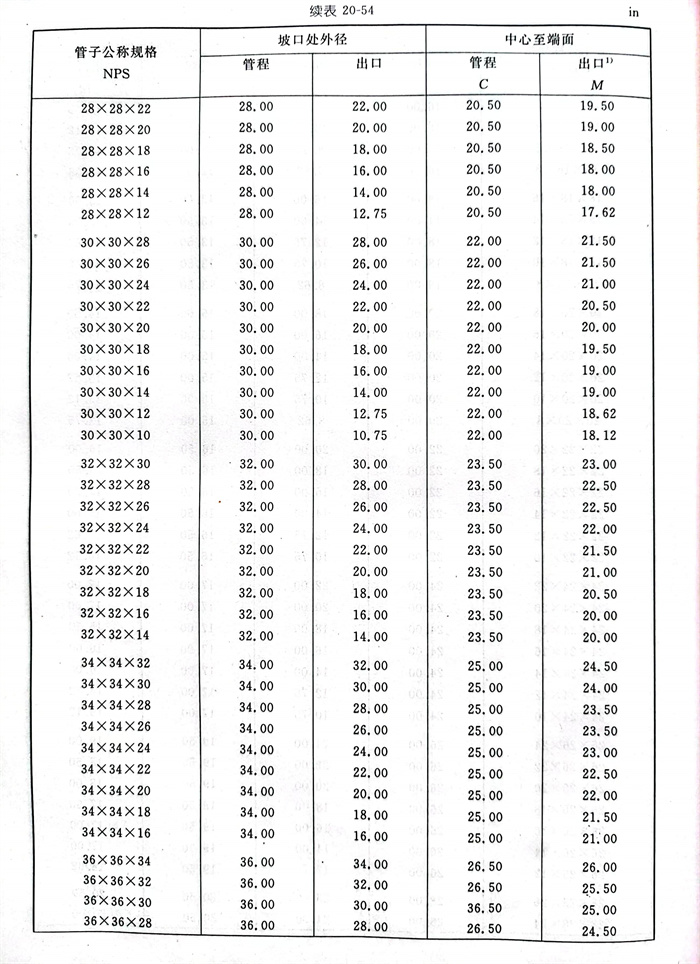

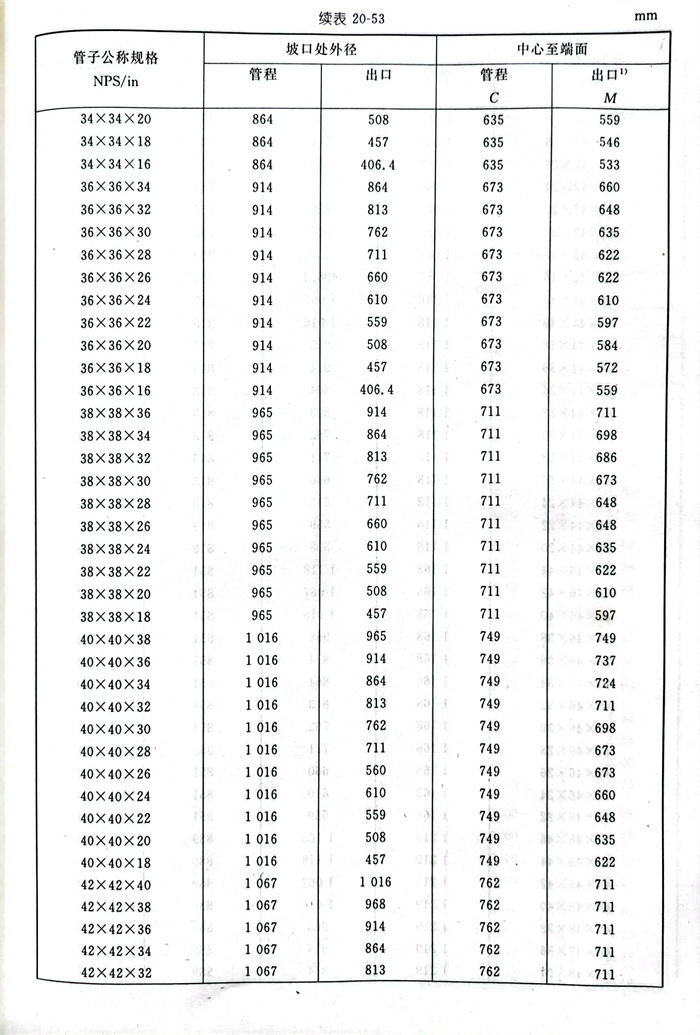

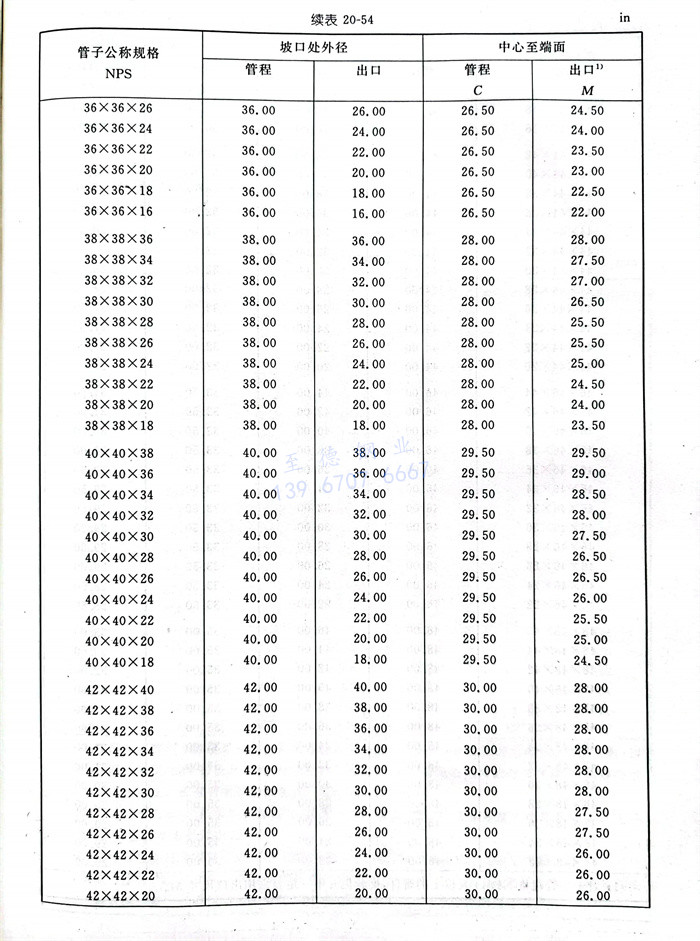

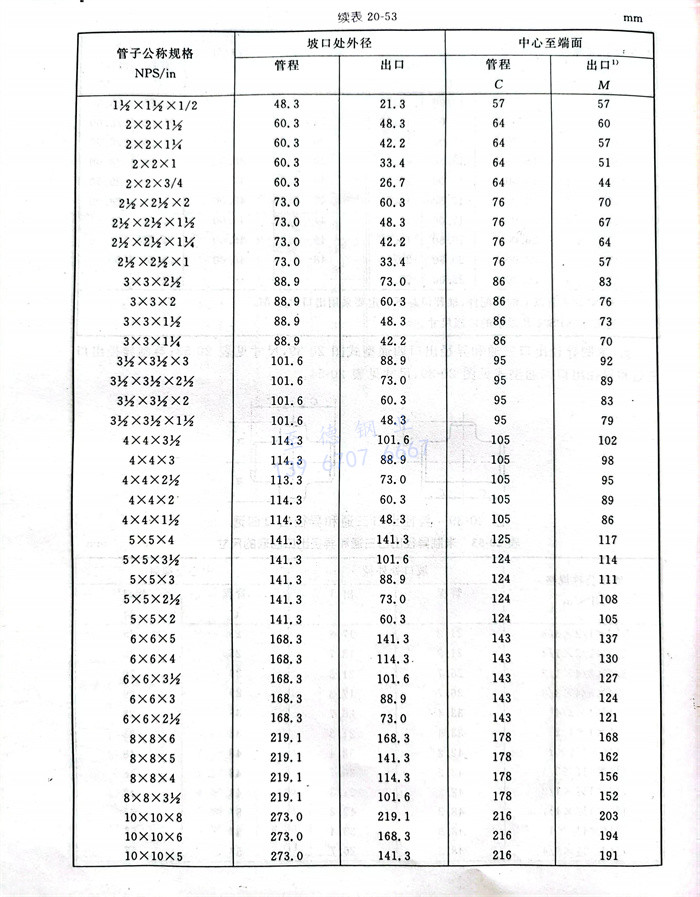

g. 米(mi)制尺寸(cun)異(yi)(yi)徑出(chu)口三通(tong)和異(yi)(yi)徑出(chu)口四通(tong)型式見(jian)(jian)圖20-39，尺寸(cun)見(jian)(jian)表(biao)20-53；英制尺寸(cun)異(yi)(yi)徑出(chu)口三通(tong)和異(yi)(yi)徑出(chu)口四通(tong)型式見(jian)(jian)圖20-39，尺寸(cun)見(jian)(jian)表(biao)20-54。

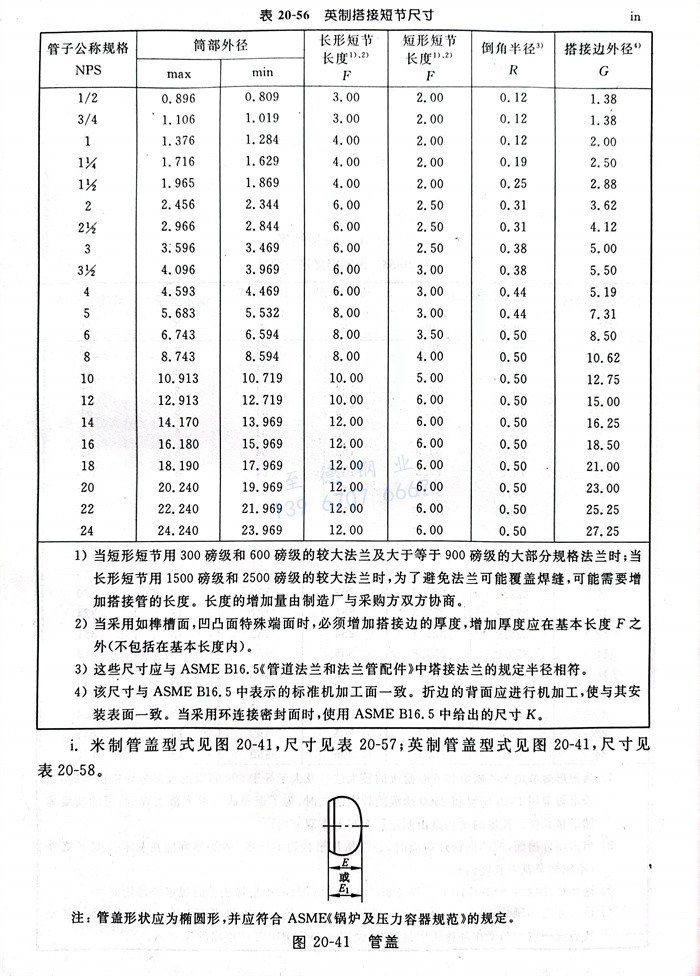

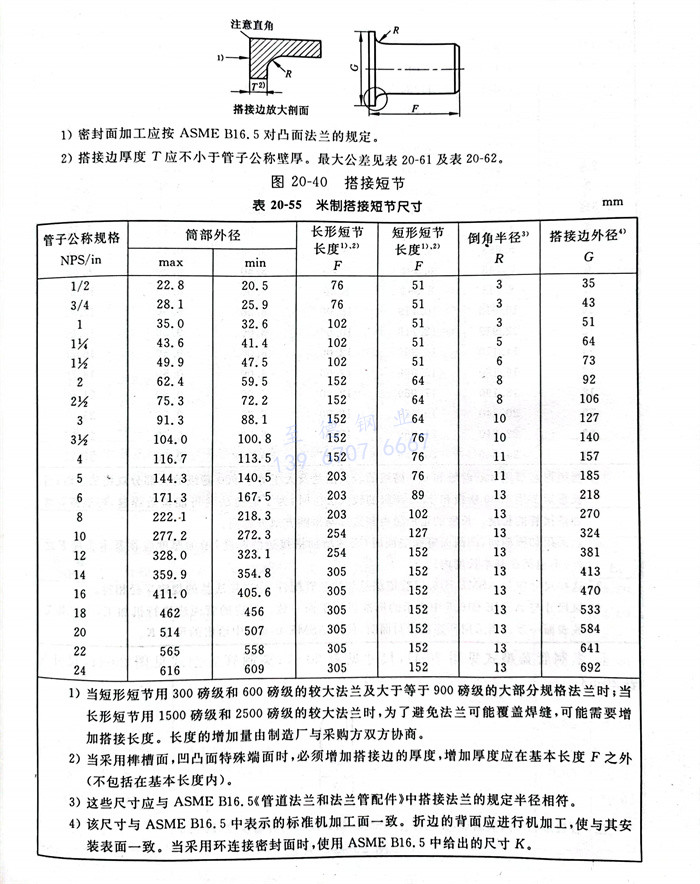

h. 米制搭接短節型式見(jian)圖20-40，尺(chi)寸見(jian)表20-55；英制搭接短節型式見(jian)圖20-40，尺(chi)寸見(jian)表20-56。
①. 當短形短節用(yong)300磅級和(he)600磅級的(de)(de)(de)較(jiao)大法(fa)蘭及大于(yu)等于(yu)900磅級的(de)(de)(de)大部(bu)分規格法(fa)蘭時；當長形短節用(yong)1500磅級和(he)2500磅級的(de)(de)(de)較(jiao)大法(fa)蘭時，為(wei)了避免法(fa)蘭可能(neng)覆蓋焊縫(feng)，可能(neng)需要增加搭接長度(du)。長度(du)的(de)(de)(de)增加量(liang)由制造廠(chang)與(yu)采購方(fang)雙方(fang)協商。
②. 當采用榫槽面，凹凸面特殊端(duan)面時，必須增(zeng)加搭接邊的厚(hou)度(du)，增(zeng)加厚(hou)度(du)應在(zai)基本長度(du)F之外（不包括在(zai)基本長度(du)內）。
③. 這些尺寸應與ASME B16.5《管道法(fa)蘭和法(fa)蘭管配件》中搭接法(fa)蘭的規(gui)定半(ban)徑相(xiang)符。
④. 該尺(chi)寸與ASMEB16.5中(zhong)(zhong)表示的(de)標準機(ji)加(jia)工面一致(zhi)。折邊(bian)的(de)背面應進行機(ji)加(jia)工，使與其安裝表面一致(zhi)。當采用環連接密封面時，使用ASME B16.5中(zhong)(zhong)給出(chu)的(de)尺(chi)寸K。
①. 當短形短節用300磅(bang)級(ji)(ji)和600磅(bang)級(ji)(ji)的(de)較(jiao)(jiao)大(da)法蘭及大(da)于(yu)等于(yu)900磅(bang)級(ji)(ji)的(de)大(da)部分(fen)規格法蘭時(shi)；當長形短節用1500磅(bang)級(ji)(ji)和2500磅(bang)級(ji)(ji)的(de)較(jiao)(jiao)大(da)法蘭時(shi)，為了避免法蘭可(ke)能覆蓋焊(han)縫，可(ke)能需要增加(jia)搭接管的(de)長度。長度的(de)增加(jia)量由制(zhi)造廠與(yu)采購(gou)方雙方協商(shang)。
②. 當采用如(ru)榫槽面(mian)，凹凸面(mian)特殊端(duan)面(mian)時，必須(xu)增(zeng)加(jia)搭(da)接邊的(de)厚(hou)度(du)，增(zeng)加(jia)厚(hou)度(du)應在(zai)基(ji)本(ben)長度(du)F之外（不包括在(zai)基(ji)本(ben)長度(du)內(nei)）。
③. 這些尺寸(cun)應與ASME B16.5《管道法蘭和(he)法蘭管配(pei)件》中塔接法蘭的規(gui)定半徑相(xiang)符(fu)。
④. 該尺寸與ASME B16.5中表(biao)示的標準機加工面(mian)一(yi)致。折邊的背面(mian)應進行機加工，使與其安裝表(biao)面(mian)一(yi)致。當采用(yong)環連接(jie)密封面(mian)時，使用(yong)ASMEB16.5中給出的尺寸K。

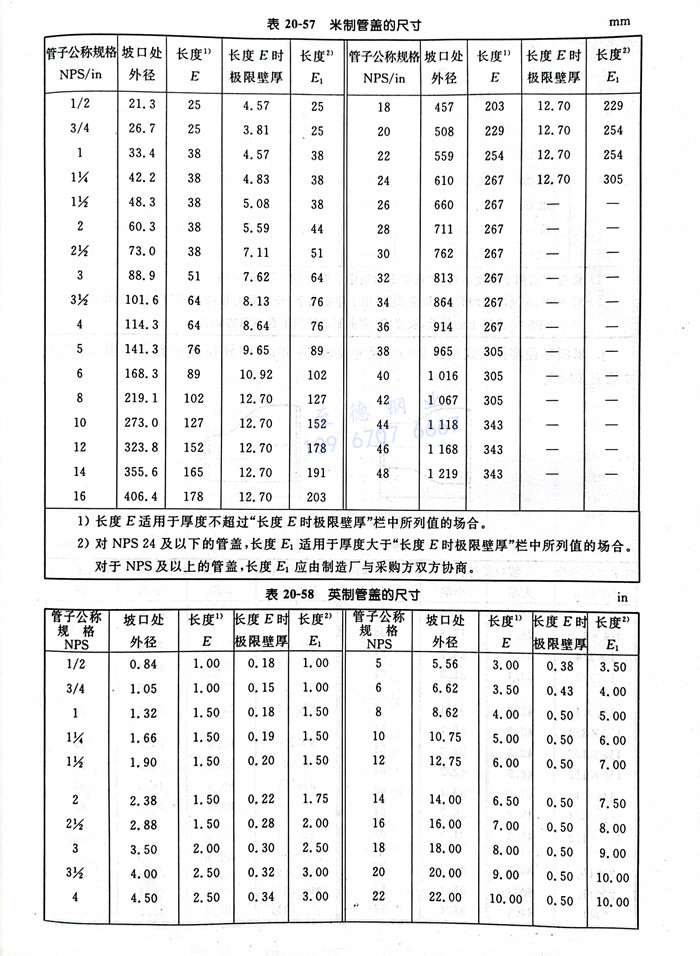

i. 米制管(guan)蓋(gai)(gai)型式見(jian)(jian)圖20-41，尺(chi)寸見(jian)(jian)表(biao)20-57；英制管(guan)蓋(gai)(gai)型式見(jian)(jian)圖20-41，尺(chi)寸見(jian)(jian)表(biao)20-58。

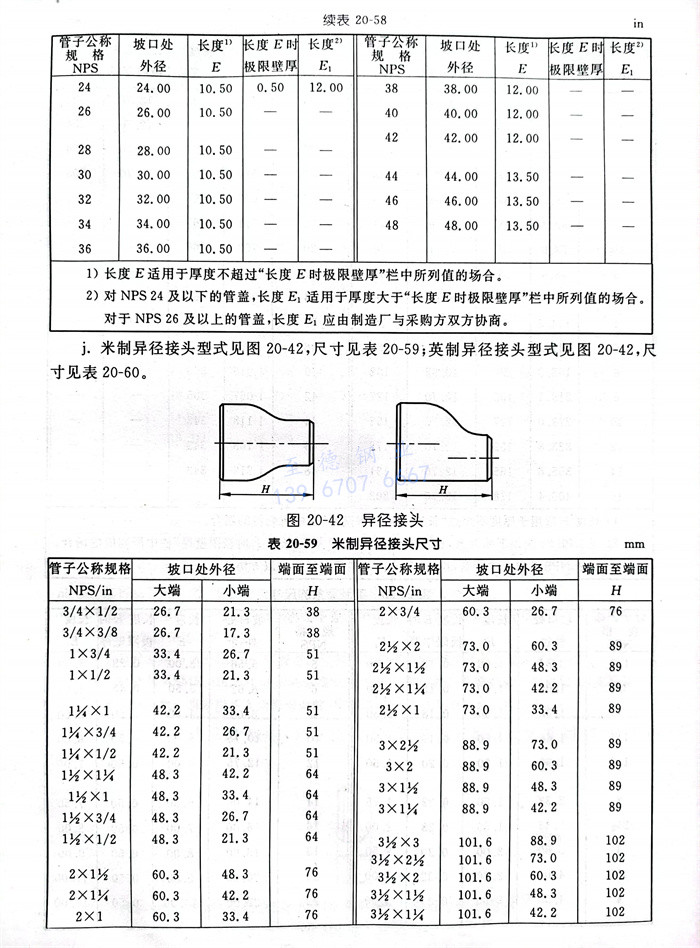

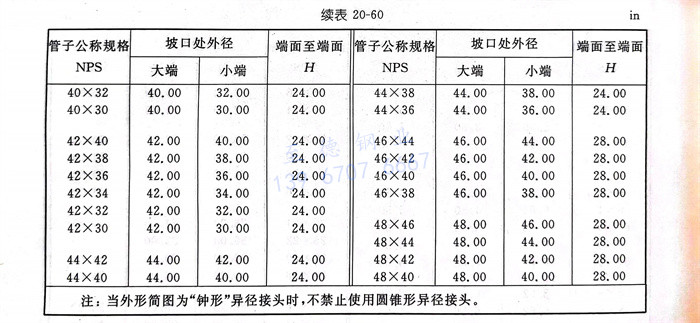

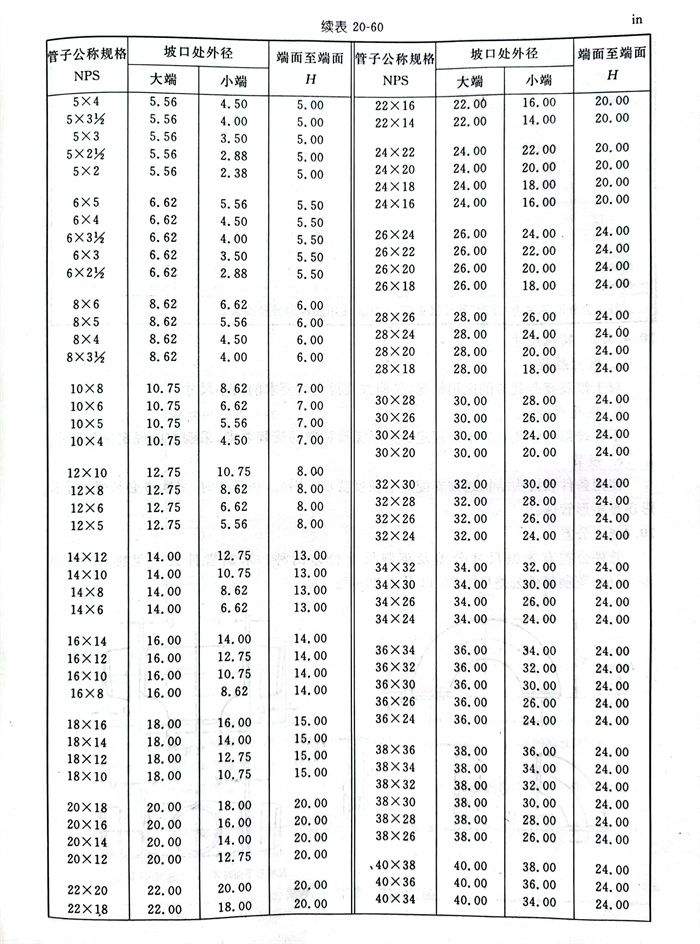

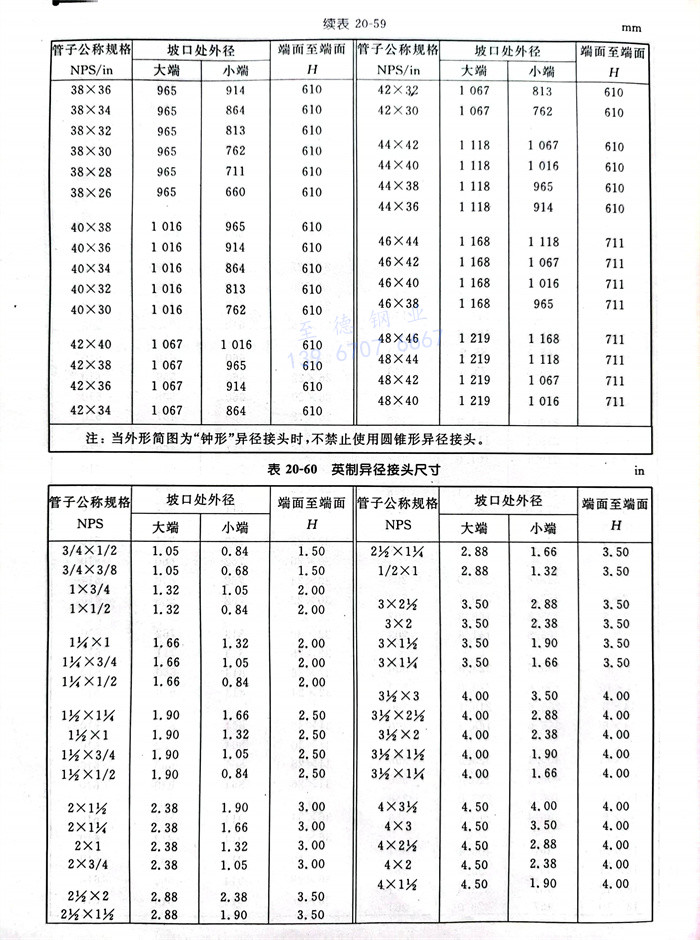

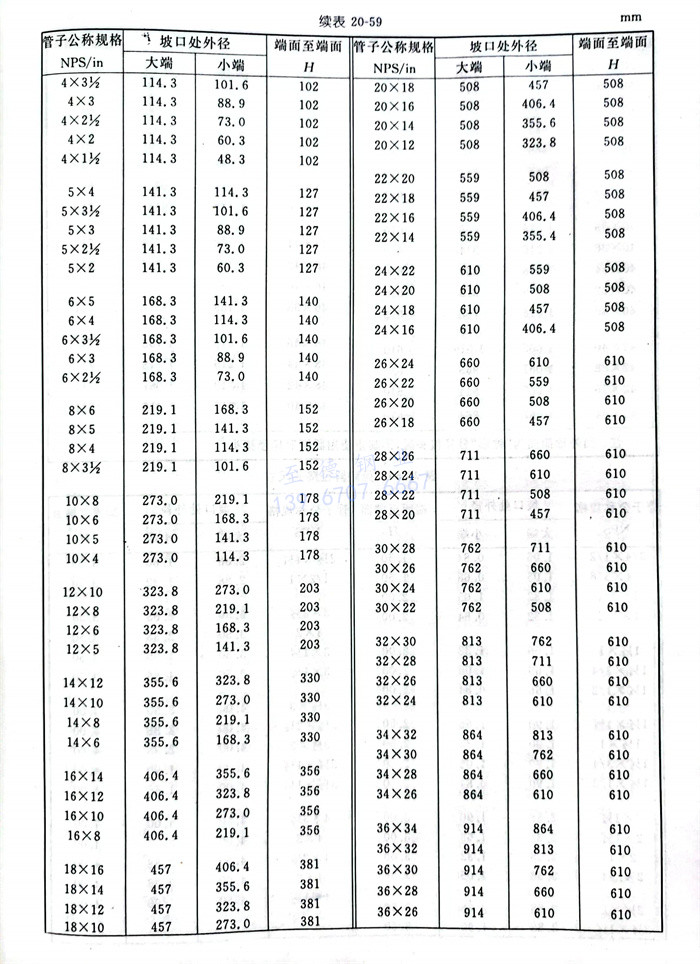

j. 米(mi)制異(yi)(yi)徑(jing)(jing)接(jie)頭(tou)型式見圖(tu)20-42，尺(chi)寸見表(biao)20-59；英制異(yi)(yi)徑(jing)(jing)接(jie)頭(tou)見圖(tu)20-42，尺(chi)寸見表(biao)20-60。
2. 特殊尺寸
a. 疲(pi)勞(lao)載荷
對于涉及疲勞載荷的(de)應用情況，采購方應提供所要求(qiu)的(de)最(zui)小尺寸(cun)。
b. 鉆(zhan)孔直徑
不在端(duan)部的鉆孔直徑不作規定。如果需要特(te)殊的流程要求，采購(gou)方應(ying)規定鉆孔尺寸(cun)。
C. 短節(jie)
使用條(tiao)件(jian)和接頭(tou)結構(gou)通常支配短節長(chang)度要求。因(yin)此，在訂購時(shi)，采購方必須規(gui)定(ding)是(shi)長(chang)形還(huan)是(shi)短形管(guan)件(jian)。
六、公差

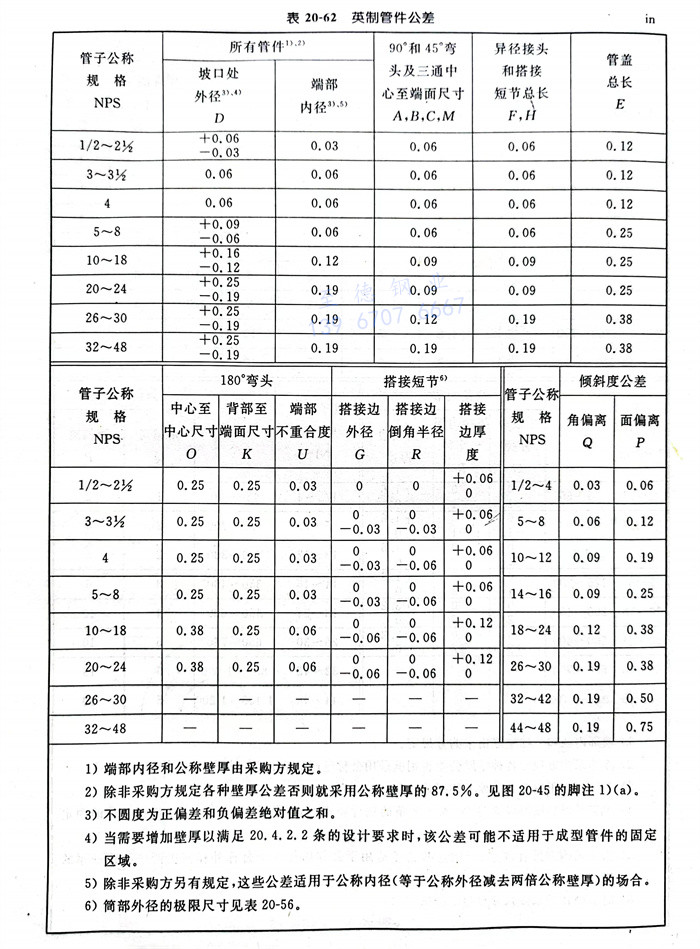

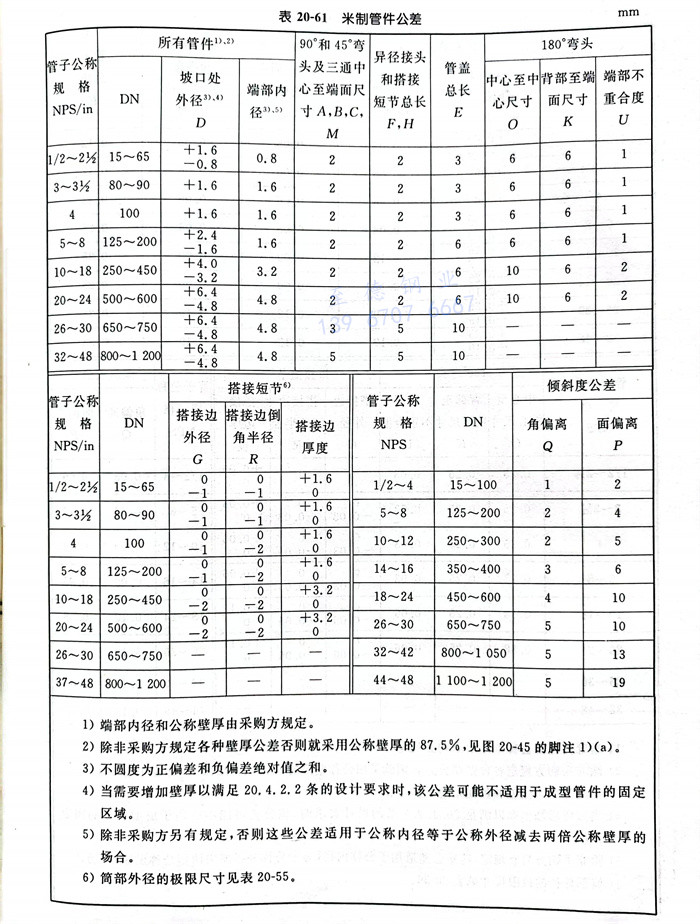

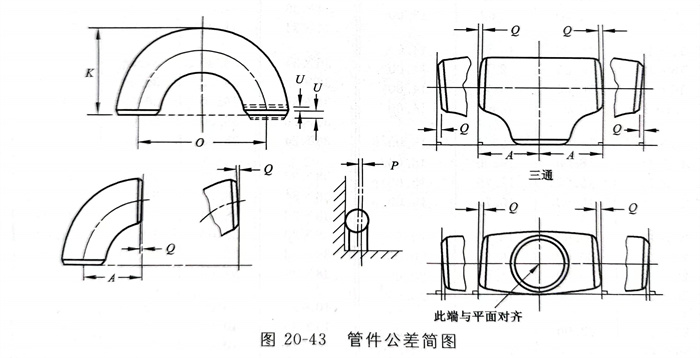

管(guan)件(jian)公(gong)(gong)差(cha)有米制尺(chi)寸公(gong)(gong)差(cha)及(ji)(ji)英制尺(chi)寸公(gong)(gong)差(cha)兩種。米制管(guan)件(jian)公(gong)(gong)差(cha)見(jian)(jian)圖20-43及(ji)(ji)表20-61；英制管(guan)件(jian)公(gong)(gong)差(cha)見(jian)(jian)圖20-43及(ji)(ji)表20-62。
①. 端部(bu)內徑和公(gong)稱壁(bi)厚由采購方(fang)規定(ding)。
②. 除非采購方規定各種壁厚公差否則就采用公稱壁厚的87.5％，見圖20-45的腳注1）（a）。
③. 不圓度為正偏差和負偏差絕對值之和。
④. 當需要增加壁厚以滿足20.4.2.2條的設計要求時，該公差可能不適用于成型管件的固定區域。
⑤. 除非采購方另有規定，否則這些公差適用于公稱內徑等于公稱外徑減去兩倍公稱壁厚的場合。
⑥. 筒部外徑的極限尺寸見表20-55。
①. 端部內徑和公稱壁厚由采購方規定。
②. 除非采購方規定各種壁厚公差否則就采用公稱壁厚的87.5％。見圖20-45的腳注1）（a）。
③. 不圓度為正偏差和負偏差絕對值之和。
④. 當需要增加壁厚以滿足20.4.2.2條的設計要求時，該公差可能不適用于成型管件的固定區域。
⑤. 除非采購方另有規定，這些公差適用于公稱內徑（等于公稱外徑減去兩倍公稱壁厚）的場合。
⑥. 筒部外徑的極限尺寸見表20-56。
七、表面(mian)輪廓(kuo)線
當管件上(shang)相鄰的(de)開孔不在平行平面上(shang)，應用一(yi)段圓(yuan)弧或半(ban)徑將外(wai)表面連接(jie)上(shang)。圓(yuan)弧或半(ban)徑可(ke)以(yi)終止在切點處(chu)。除作為鍛坯提供的(de)管件外(wai)（見20.4.4條(tiao)），管件外(wai)表面的(de)設計(ji)輪廓應無(wu)尖銳的(de)橫斷圓(yuan)弧及／或折疊圓(yuan)弧。
八、端部制備
除非另有規定(ding)，管件焊接(jie)端部的(de)制備（包括焊接(jie)端部坡(po)口形狀及尺寸以及焊接(jie)端部過渡(du)部分(fen)的(de)最大包絡線）按(an)以下規定(ding)：

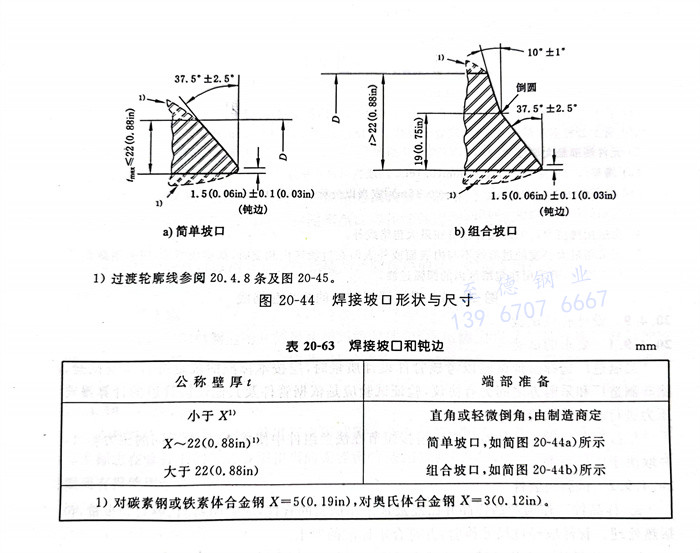

a. 焊(han)接端部坡(po)口(kou)形狀及尺寸見圖20-44，焊(han)接坡(po)口(kou)和鈍(dun)邊見表20-63。

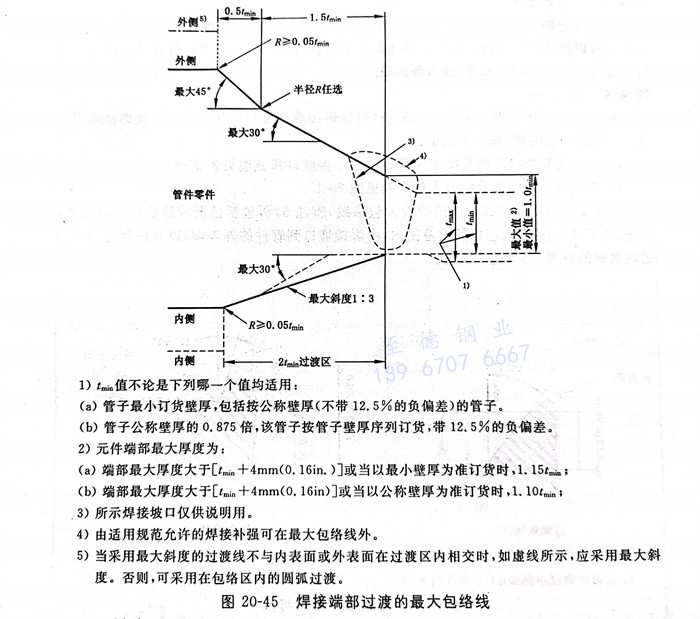

b. 焊接端部(bu)過(guo)渡部(bu)分的(de)最大包絡線見圖(tu)20-45。
除(chu)圖20-45（焊接(jie)端(duan)部過(guo)渡段的(de)(de)最(zui)大(da)包絡線(xian)）腳注5）所包括(kuo)情(qing)況(kuang)或除(chu)非(fei)特殊訂貨外，在圖20-45所示的(de)(de)最(zui)大(da)包絡線(xian)的(de)(de)范圍內，由焊接(jie)坡口到管件的(de)(de)外表(biao)面(mian)、以(yi)及由鈍邊(bian)到管件的(de)(de)內表(biao)面(mian)的(de)(de)過(guo)渡，由制造廠自定。
九、設計驗證(zheng)試驗
1. 要求的試驗
當制(zhi)造廠選擇(ze)驗(yan)(yan)(yan)(yan)證試驗(yan)(yan)(yan)(yan)以考(kao)核管件(jian)設(she)計質量時，應(ying)按本(ben)標準的(de)(de)(de)規定(ding)進(jin)行驗(yan)(yan)(yan)(yan)證試驗(yan)(yan)(yan)(yan)。除(chu)非制(zhi)造廠和采購方之間另有(you)協議，驗(yan)(yan)(yan)(yan)證試驗(yan)(yan)(yan)(yan)應(ying)是依據管件(jian)及(ji)其(qi)他連接管道的(de)(de)(de)計算爆破壓力進(jin)行的(de)(de)(de)一種試驗(yan)(yan)(yan)(yan)。
搭(da)接短節免做驗(yan)證試驗(yan)。因為搭(da)接短節在(zai)法(fa)蘭(lan)組件中使用，它有著(zhu)不(bu)同的壓(ya)力(li)等(deng)級(ji)，并(bing)取決(jue)于操作要求(qiu)。
2. 試驗組裝(zhuang)件
a.樣品件(jian) 作(zuo)為產品樣品并已經(jing)被選來作(zuo)試驗(yan)的管件(jian)，應驗(yan)明材料(liao)、等級和批量，包括熱處理。管件(jian)應經(jing)過(guo)尺寸檢驗(yan)，并符(fu)合(he)本標準的要求。
b. 其他零件應將計(ji)算爆(bao)破壓(ya)力(li)至少與按20.4.9.3條規定計(ji)算得出(chu)的(de)(de)驗證試(shi)驗壓(ya)力(li)同樣(yang)大(da)小的(de)(de)直無縫管或焊接管的(de)(de)管段(duan)焊接到待(dai)試(shi)驗的(de)(de)管件各端。任(ren)何內圓不圓度大(da)于1.5 mm（0.06 in．）的(de)(de)管子都應采用斜(xie)度不大(da)于1：3的(de)(de)鏜削加(jia)工，減少其不圓度。這些(xie)管段(duan)的(de)(de)截止長度按以下規定：
對于(yu)NPS 14（DN 350）及(ji)以(yi)下(xia)的(de)(de)管(guan)件，管(guan)子(zi)的(de)(de)最小長度應與管(guan)子(zi)的(de)(de)外徑相(xiang)等。
對于(yu)大于(yu)NPS 14（DN 350）的管件，管子(zi)的最小長度應為管子(zi)外徑的一半。
3. 試驗方法
水壓試(shi)驗用的試(shi)驗流體(ti)應(ying)為水或其他液體(ti)。應(ying)對試(shi)驗組裝件(jian)施加水壓。當試(shi)驗組裝件(jian)能經受住按下式計算得到的驗證(zheng)試(shi)驗壓力的105％而(er)不(bu)發生(sheng)破裂時，即(ji)滿足驗證(zheng)試(shi)驗要求。
P=2 St/D
式(shi)中(zhong)：D-管子的(de)公稱外徑；
P-管子的(de)最小(xiao)計(ji)算驗(yan)證(zheng)試驗(yan)壓力；
S-試(shi)驗管(guan)(guan)件的實測(ce)抗(kang)(kang)拉(la)強(qiang)(qiang)度(du)，該抗(kang)(kang)拉(la)強(qiang)(qiang)度(du)從試(shi)驗管(guan)(guan)件的有代表性的樣品(pin)上測(ce)出(chu)。試(shi)驗管(guan)(guan)件的實測(ce)抗(kang)(kang)拉(la)強(qiang)(qiang)度(du)應滿足20.4.4條(tiao)中所(suo)規定的適用(yong)材(cai)料的抗(kang)(kang)拉(la)強(qiang)(qiang)度(du)要求(qiu)。
t一管(guan)件(jian)標志識(shi)別的公(gong)稱管(guan)壁厚度。
注：可使(shi)用(yong)任何(he)一種和尺寸上相(xiang)符合的單位制(zhi)。
4. 試驗結果的可用性
不需要對規格、壁厚及材料的(de)所(suo)有組(zu)合管(guan)件進行逐一試驗。在(zai)一個代表性管(guan)件上(shang)得出的(de)合格驗證試驗可代表以(yi)下所(suo)述范(fan)圍內的(de)其他相同形式的(de)管(guan)件。
a. 規(gui)格(ge)范(fan)圍
一個試驗(yan)管(guan)(guan)件(jian)(jian)可(ke)用(yong)來評定(ding)或(huo)考(kao)核(he)規格(ge)(ge)為試驗(yan)管(guan)(guan)件(jian)(jian)規格(ge)(ge)的0.5倍到(dao)2倍的類似比(bi)例的管(guan)(guan)件(jian)(jian)。非(fei)異徑管(guan)(guan)件(jian)(jian)試驗(yan)可(ke)用(yong)以對相同模型的等徑管(guan)(guan)件(jian)(jian)進行評定(ding)或(huo)考(kao)核(he)。
b. 厚(hou)度范圍
一個試驗管件(jian)可以用來(lai)對t／D比(bi)值為試驗管件(jian)的0.5倍到(dao)3倍的類似比(bi)例的管件(jian)進行評定或考核。
c. 材料等級(ji)
由各種(zhong)級別(bie)(bie)鋼材(cai)制造(zao)的(de)(de)幾何尺寸相同的(de)(de)管(guan)件，其承壓能力(li)直接與各種(zhong)級別(bie)(bie)材(cai)料的(de)(de)抗拉(la)強度成正比，見(jian)20.4.2.1條。因(yin)此，只需試驗(yan)單一材(cai)料級別(bie)(bie)的(de)(de)樣(yang)品管(guan)件以驗(yan)證該(gai)管(guan)件的(de)(de)設計。
十、產品試驗
本標(biao)準不要(yao)求對鍛鋼管件進行水壓(ya)(ya)試(shi)驗。所有管件都應能承(cheng)受與該管件的(de)NPS、壁厚及(ji)標(biao)志在管件上的(de)材料級別相當的(de)無(wu)縫鋼管適用(yong)規范所要(yao)求的(de)水壓(ya)(ya)試(shi)驗壓(ya)(ya)力，而無(wu)泄(xie)漏或有損(sun)使用(yong)性能的(de)缺(que)陷。
十一、標(biao)志
1. 標(biao)準(zhun)標(biao)志(zhi)
每個(ge)管件都應作(zuo)永久性標志(zhi)以(yi)表明以(yi)下內容：
a. 制造廠的名稱(cheng)或商標；
b. 材料標識，ASTM或ASME級別符(fu)號；
c. 壁厚(hou)(hou)序列號(hao)或以mm為單位的公稱壁厚(hou)(hou)；
d. 規(gui)格一一應使用與端部(bu)連接(jie)有關的管子公稱規(gui)格（NPS）識別(bie)號；
e. 符合性一一對于標(biao)準管(guan)件和特殊管(guan)件標(biao)志見20.4.11.4條(tiao)。
制(zhi)造廠可采用包括(kuo)DN規格符號等(deng)其他標(biao)志(zhi)來補充強制(zhi)性標(biao)志(zhi)，但是應避免與要求的標(biao)志(zhi)混淆。
注：壁(bi)(bi)厚系列號(hao)是在訂購(gou)管子和管件時使用的一(yi)種(zhong)方便的代號(hao)，是一(yi)個(ge)無(wu)尺寸單(dan)位的數字。它通常與一(yi)組標準(zhun)管壁(bi)(bi)厚有聯系。對于管子的壁(bi)(bi)厚系列號(hao)的整個(ge)細節見 ASME B36.10M及ASME B36.19M。
2. 例(li)外情況
當管件的規格(ge)不允許進行完整標志時，可逆上述內容(rong)順序(xu)省(sheng)略識(shi)別標識(shi)。
3. 鋼印(yin)深度
在使(shi)用鋼印處(chu)，應注意(yi)鋼印不要過(guo)深(shen)或(huo)太(tai)尖(jian)而產(chan)生(sheng)裂紋或(huo)使(shi)管件(jian)的壁厚減少到小于允許的最小壁厚。
4. 符合性
a. 標準管(guan)件
按符合本標準制(zhi)造的管件(jian)，包(bao)括所(suo)有尺寸在(zai)內，在(zai)材料級別號標志中加“WP”前綴進行識(shi)別。
b. 特殊管件
按符合本(ben)標(biao)準(zhun)制造的管件，除了尺寸要求是按采(cai)購方和制造廠(chang)之間(jian)的協(xie)議外，用補(bu)充后(hou)綴至如下材(cai)料(liao)級別(bie)號(hao)標(biao)志中來進行識別(bie)：
對于符合 ASTM A234、A403、A420及A815的管件，采(cai)用“S9”標(biao)志；
對于符合(he)ASTM B361、B363及B366的管(guan)件，采用(yong)“SPLD”標志。
