襯(chen)塑鋼管(guan)(guan)(guan)和(he)管(guan)(guan)(guan)件(jian)是在鋼管(guan)(guan)(guan)和(he)管(guan)(guan)(guan)件(jian)內部(bu)襯(chen)以聚丙烯（PP）、聚乙烯（PE）及聚氯乙烯（PVC）等非金屬(shu)材(cai)料，以適應化工、石油化工，醫藥、紡織和(he)冶金等部(bu)門輸送腐蝕性介質的需(xu)要。這種襯(chen)塑鋼管(guan)(guan)(guan)和(he)管(guan)(guan)(guan)件(jian)的公稱壓力為PN20，相當于2.0 MPa。

1. 襯塑直(zhi)管

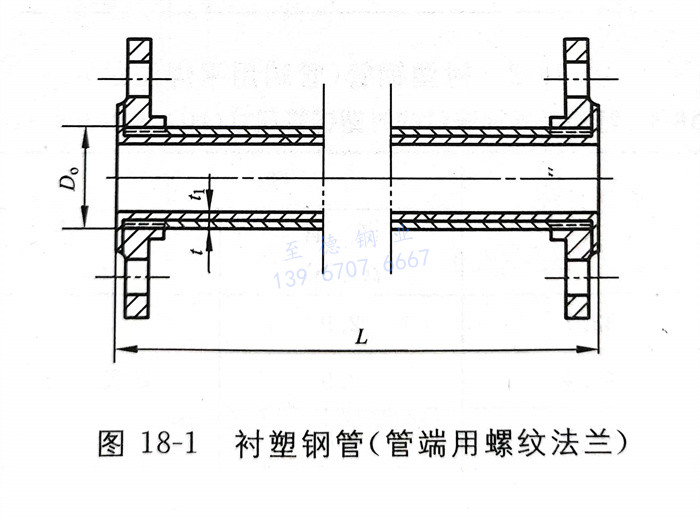

  a. 管端用螺紋法蘭連(lian)接的襯塑鋼管型式見圖18-1，尺寸見表18-2。

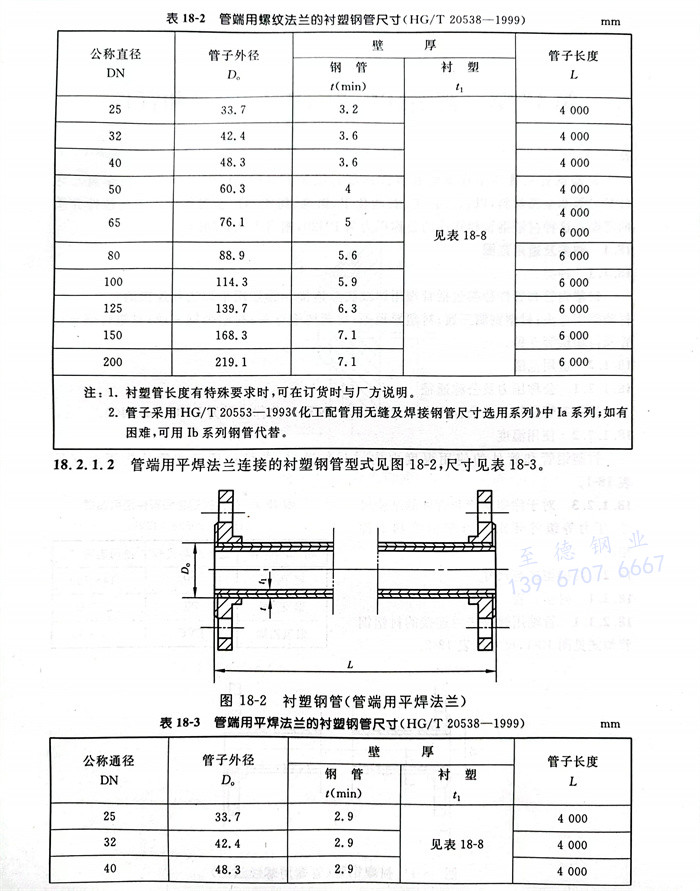

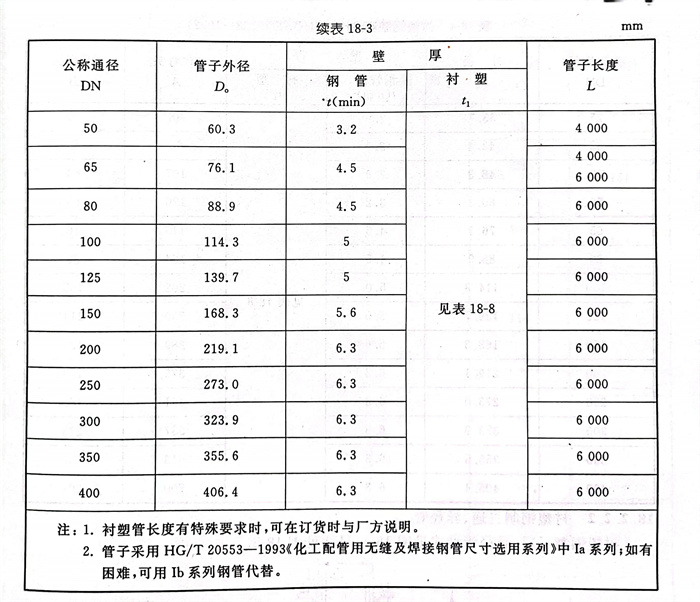

  b. 管(guan)端(duan)用平法蘭連接(jie)的襯(chen)塑鋼管(guan)型式見圖18-2，尺(chi)寸見表18-3。

2. 襯塑(su)管件

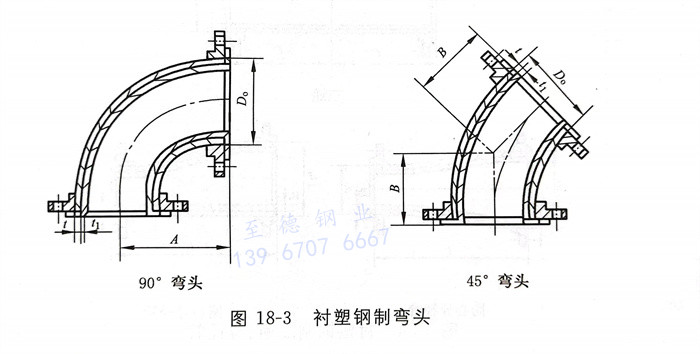

 a. 襯(chen)塑鋼(gang)制彎(wan)頭(tou)

   襯塑鋼制彎頭型式見圖18-3，尺寸見表(biao)18-4。

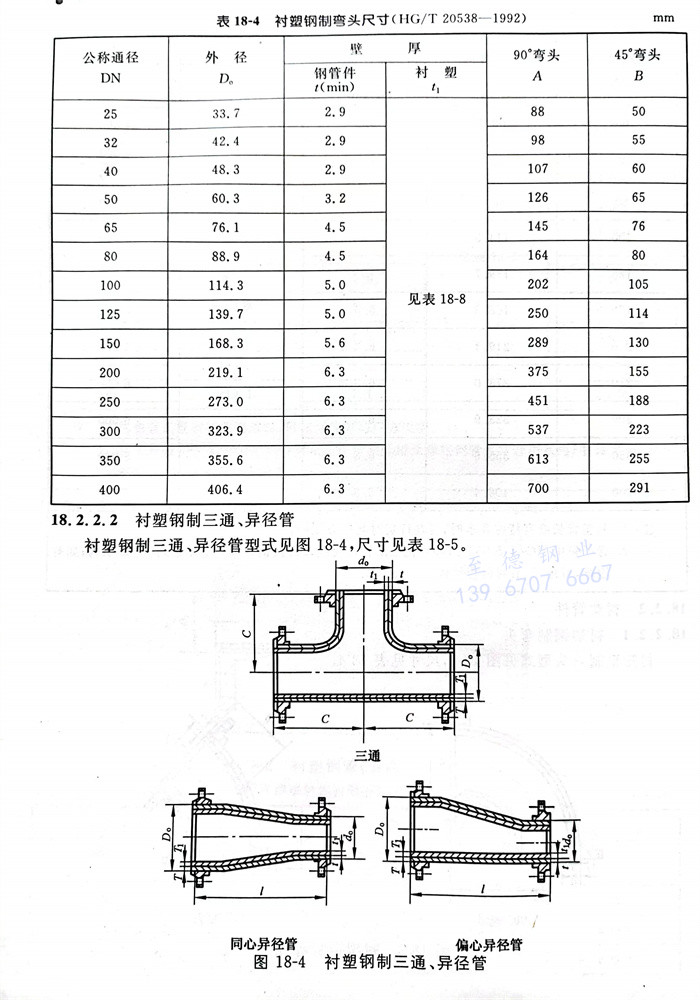

 b. 襯(chen)塑鋼制(zhi)三通、異徑管(guan)

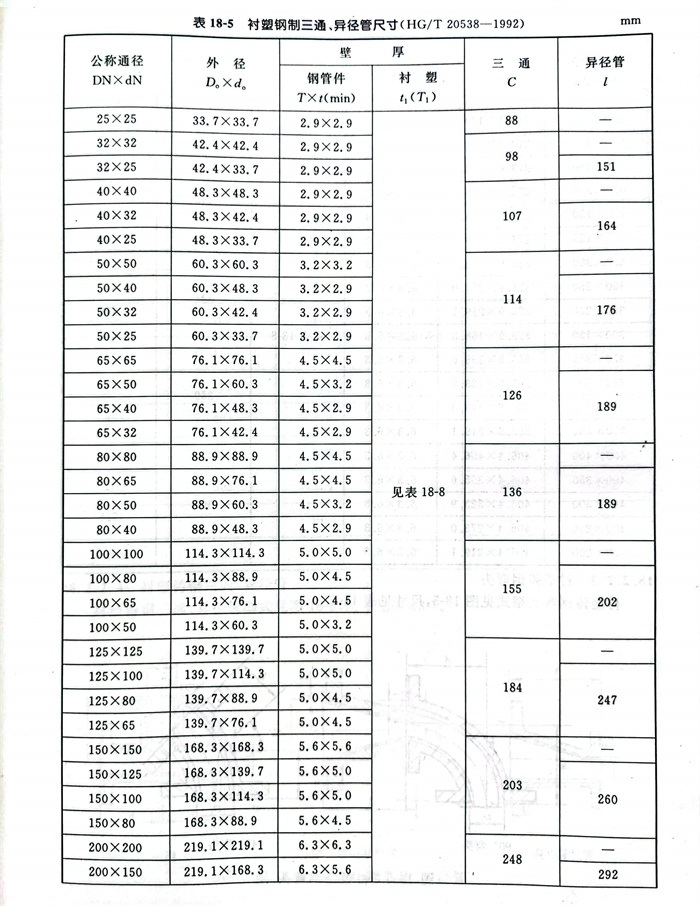

   襯塑鋼制(zhi)三通、異徑管(guan)型式見圖(tu)18-4，尺寸見表18-5。

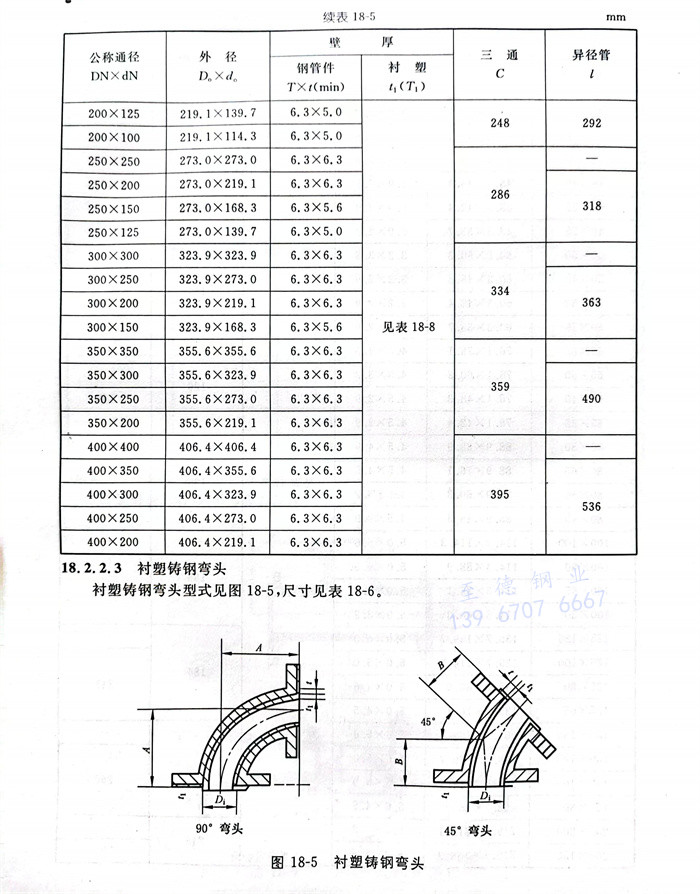

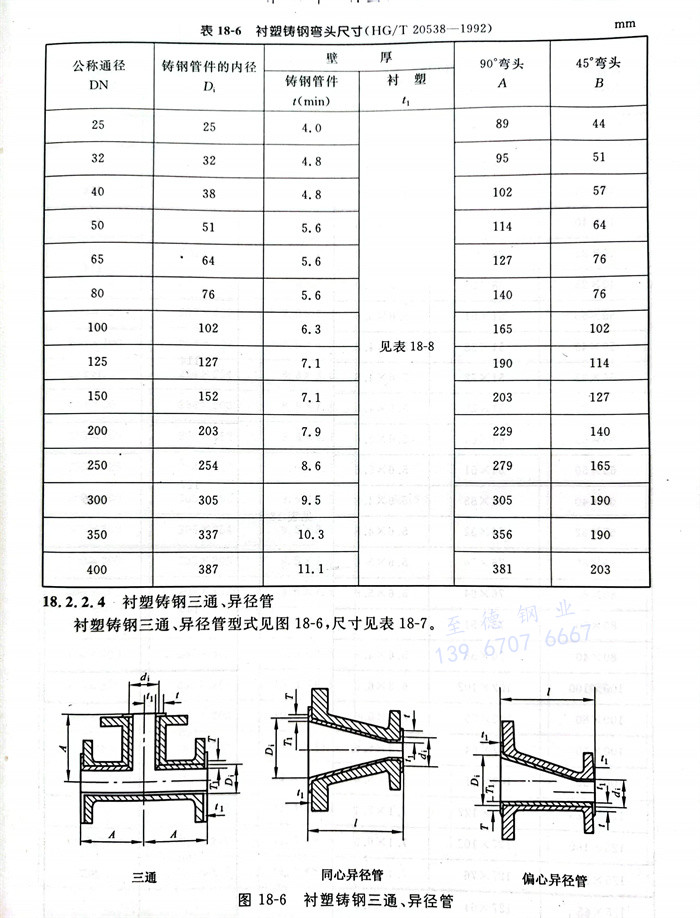

 c. 襯(chen)塑鑄鋼彎頭(tou)

   襯塑(su)鑄鋼彎頭(tou)型式見圖18-5，尺寸見表18-6。

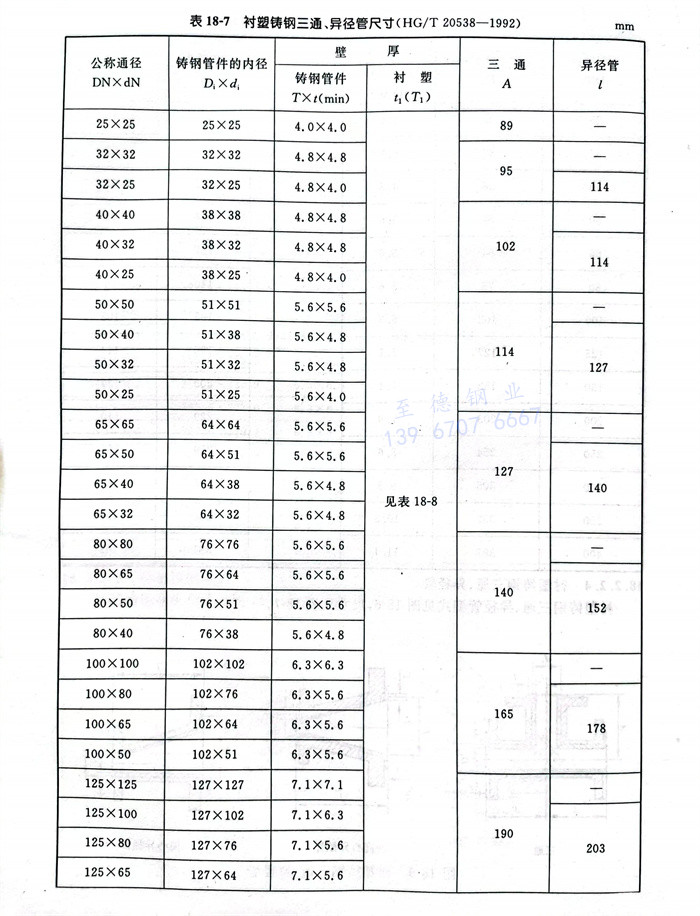

 d. 襯塑鋼制三通、異徑管

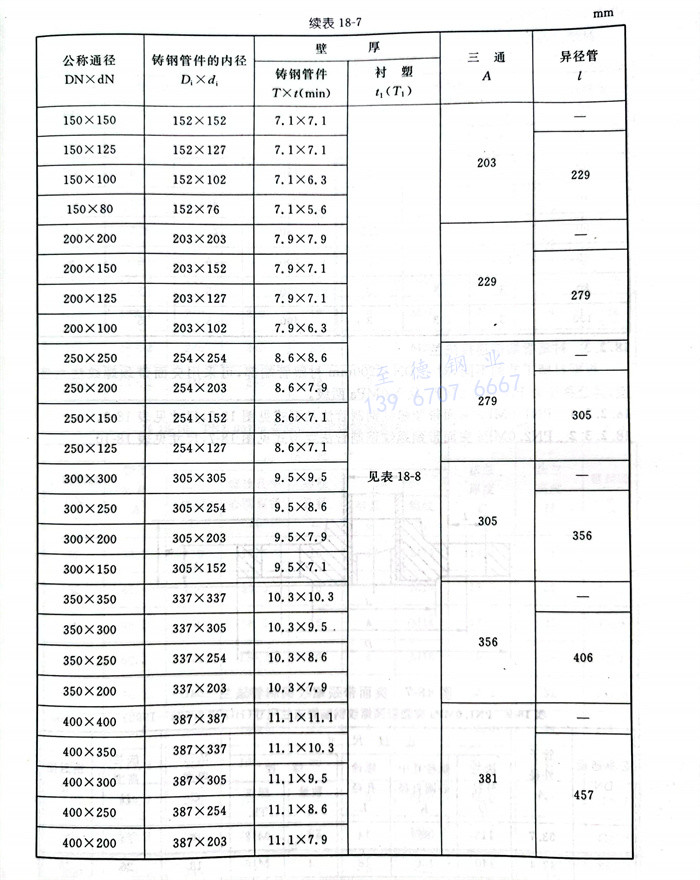

   襯塑鑄(zhu)鋼三通、異徑管型式見(jian)圖(tu)18-6，尺寸(cun)見(jian)表18-7。

 e. 襯塑層

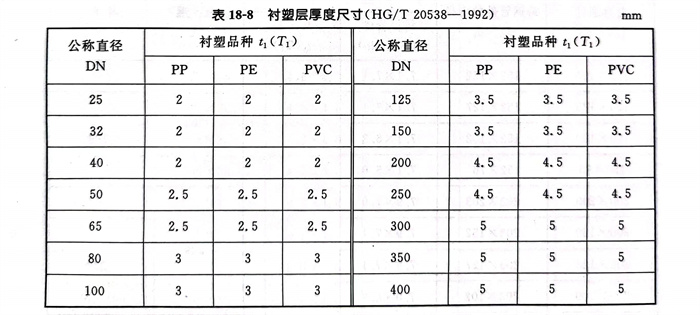

   襯塑層厚(hou)度尺(chi)寸見(jian)表 18-8

3. 襯塑(su)管端部連接法蘭

  根據襯塑(su)工藝(yi)的不同，對于DN≤200mm襯塑(su)管端部，可采用突面帶頸(jing)螺紋法(fa)蘭連接，其公稱壓力PN為1.0MPa及2.0MPa兩級。

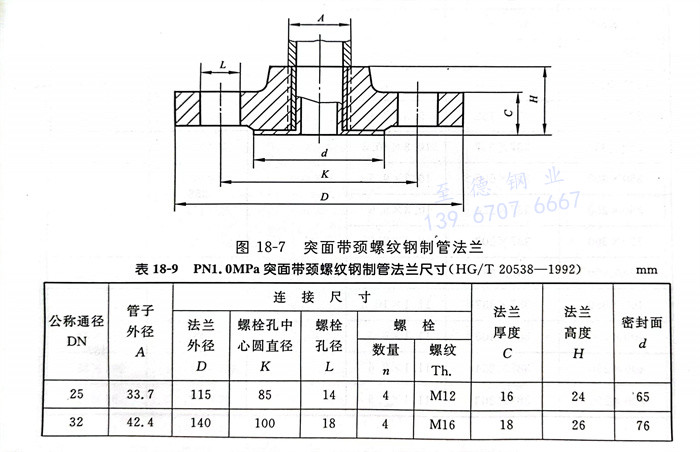

    PN1.0MPa突面帶頸螺紋鋼制管法蘭型式見(jian)圖(tu)18-7，尺寸見(jian)表18-9。

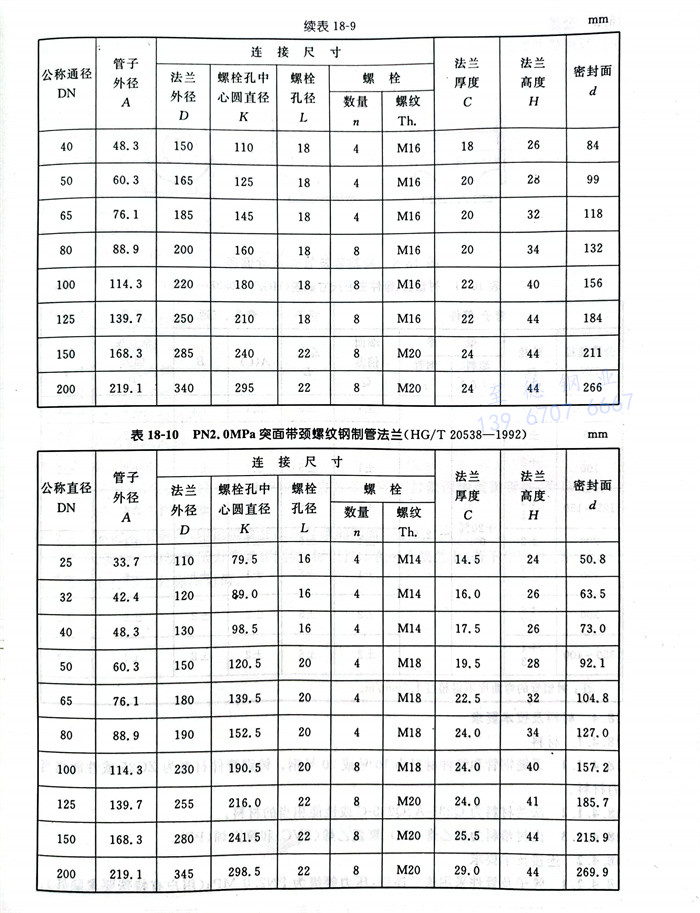

    PN2.0MPa突面帶頸螺紋鋼制(zhi)管法蘭型式(shi)見(jian)(jian)圖18-7，尺寸(cun)見(jian)(jian)表18-10。

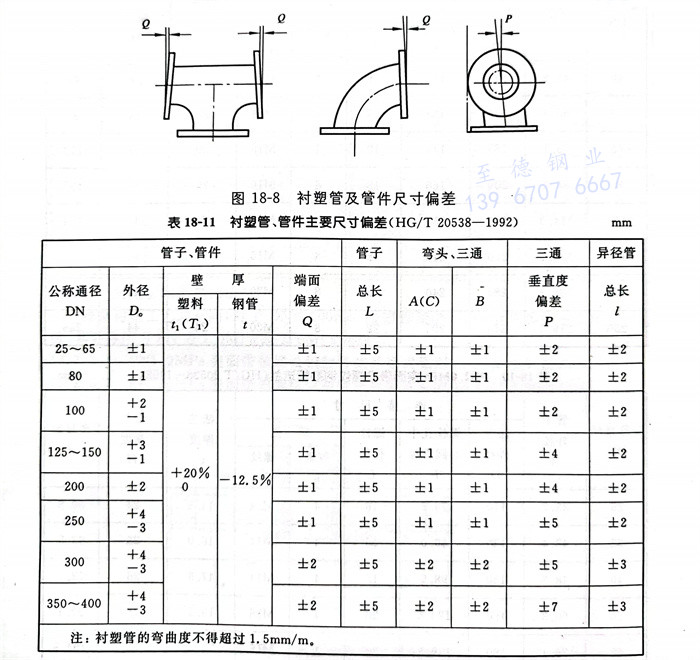

4. 公差

  襯(chen)塑管(guan)及(ji)管(guan)件(jian)主要尺寸偏差(cha)見(jian)圖 18-8 及(ji)表 18-11。
