化工鋼(gang)制承插焊(han)管(guan)件是(shi)以美國(guo)和日本管(guan)件相關標準為依據(ju)，并結合我(wo)國(guo)化工行業(ye)實際情況制定的一(yi)種專用管(guan)件標準，常用于小型管(guan)道。

1. 承插焊90°彎頭（90°SWE）

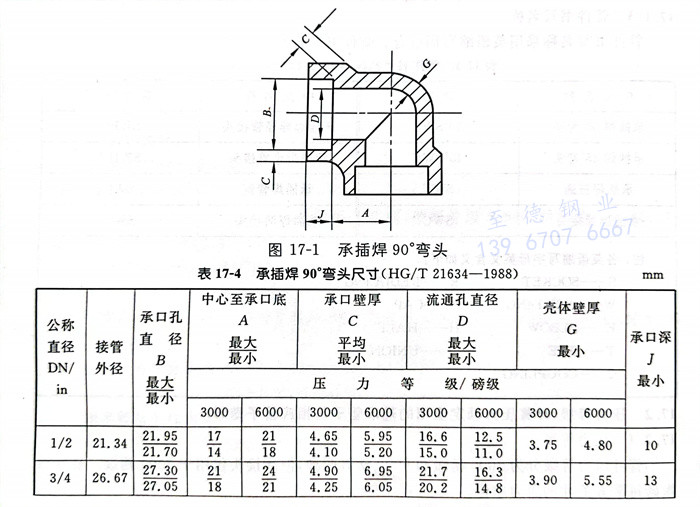

  承插焊90°彎頭(tou)型式(shi)見圖17-1，尺寸(cun)見表(biao)17-4。

2. 承插焊45°彎(wan)頭（45°SWE）

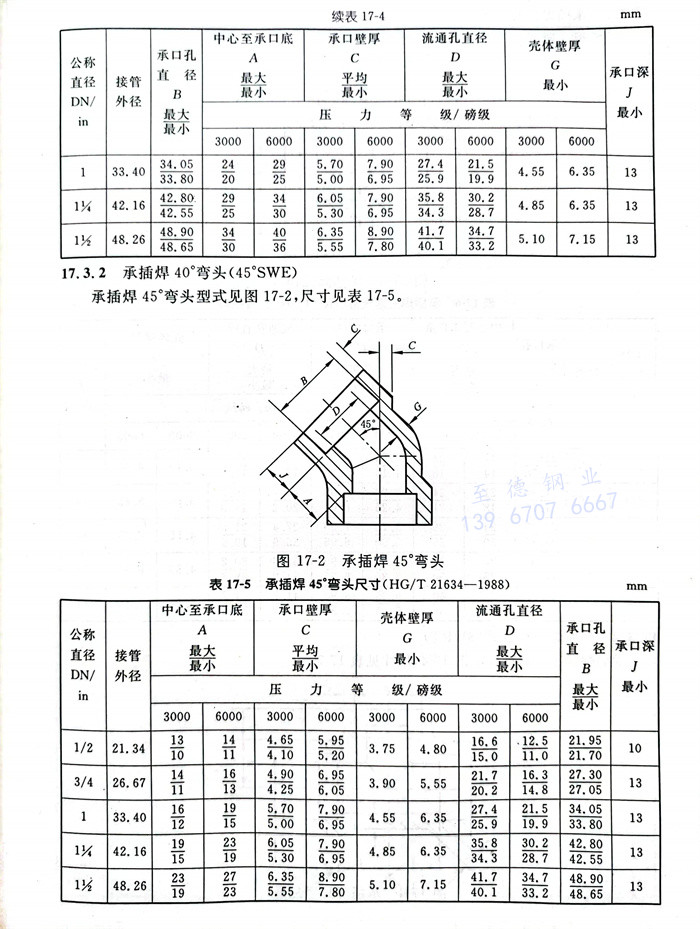

  承(cheng)插(cha)焊45°彎頭型式見(jian)圖(tu)17-2，尺寸見(jian)表17-5。

3. 承插焊三通（SWT）

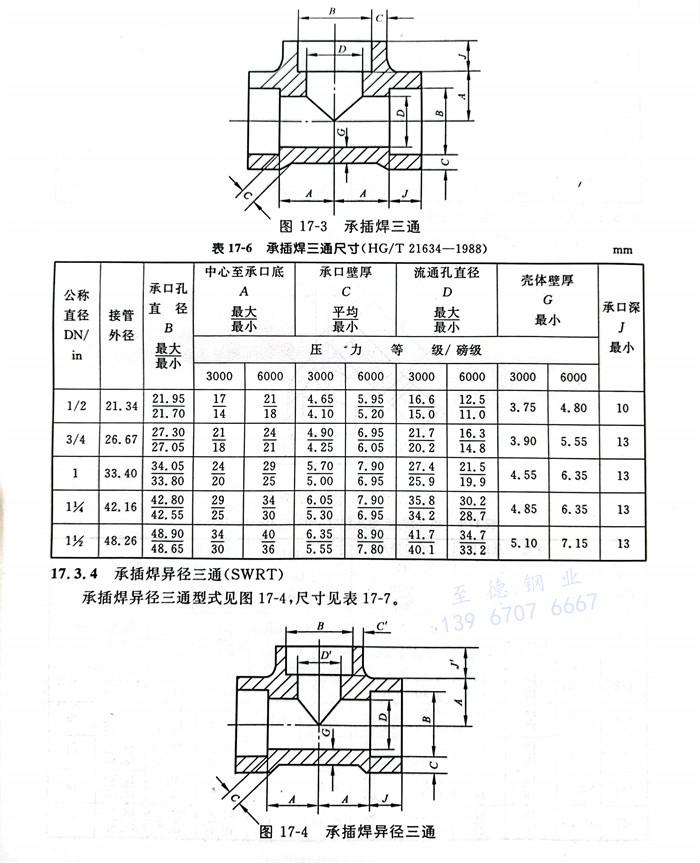

  承插(cha)焊三通(tong)型式(shi)見圖17-3，尺(chi)寸見表17-6。

4. 承插焊異徑三(san)通（SWRT）

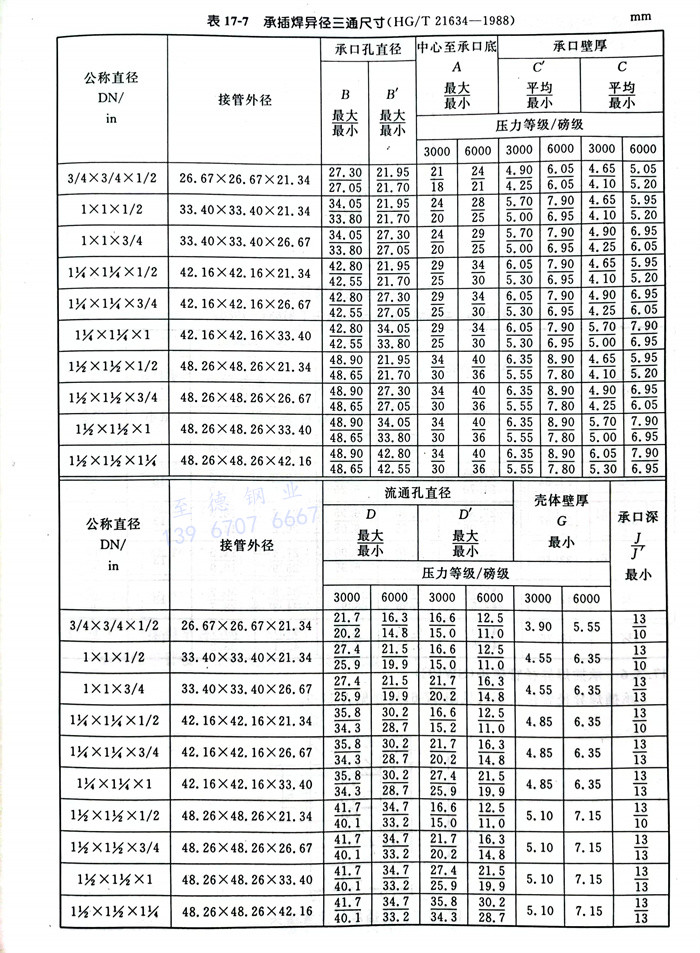

  承插(cha)焊異(yi)徑三通(tong)型式見(jian)(jian)圖17-4，尺寸見(jian)(jian)表(biao)17-7。

5. 承(cheng)插(cha)焊管(guan)接頭（SWC）

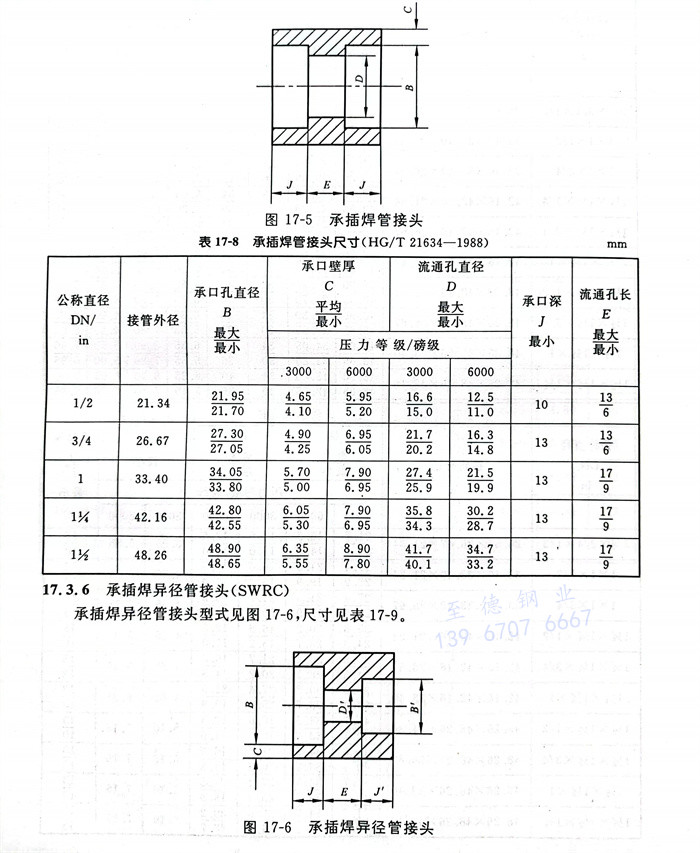

  承(cheng)插焊管接(jie)頭型(xing)式見圖17-5，尺寸(cun)見表17-8。

6. 承插焊異徑管(guan)接頭（SWRC）

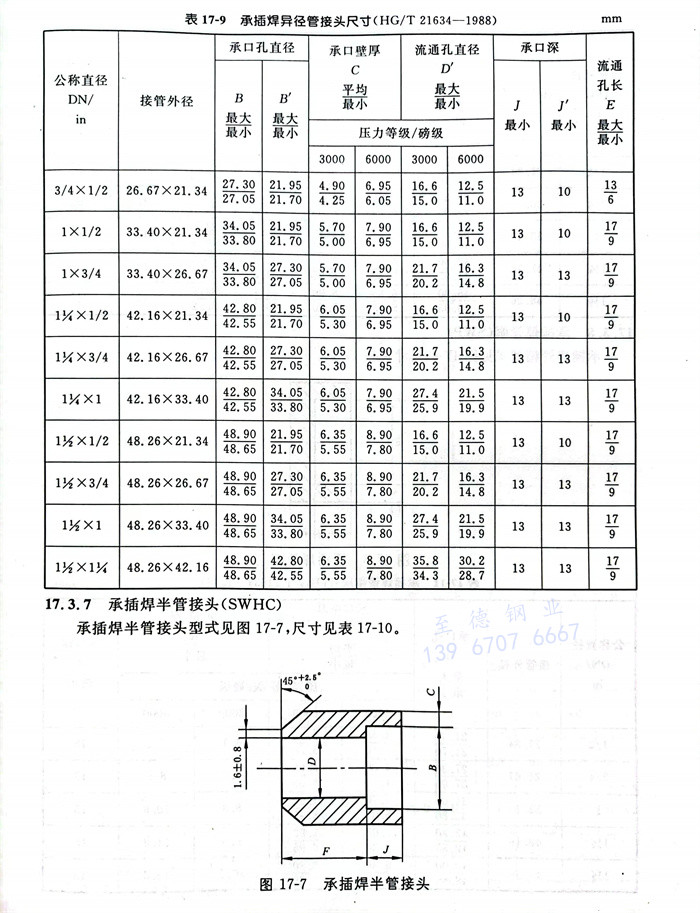

  承(cheng)插(cha)焊異徑管接頭型式見(jian)圖17-6，尺寸見(jian)表17-9。

7. 承插(cha)焊半管(guan)接頭(tou)（SWHC）

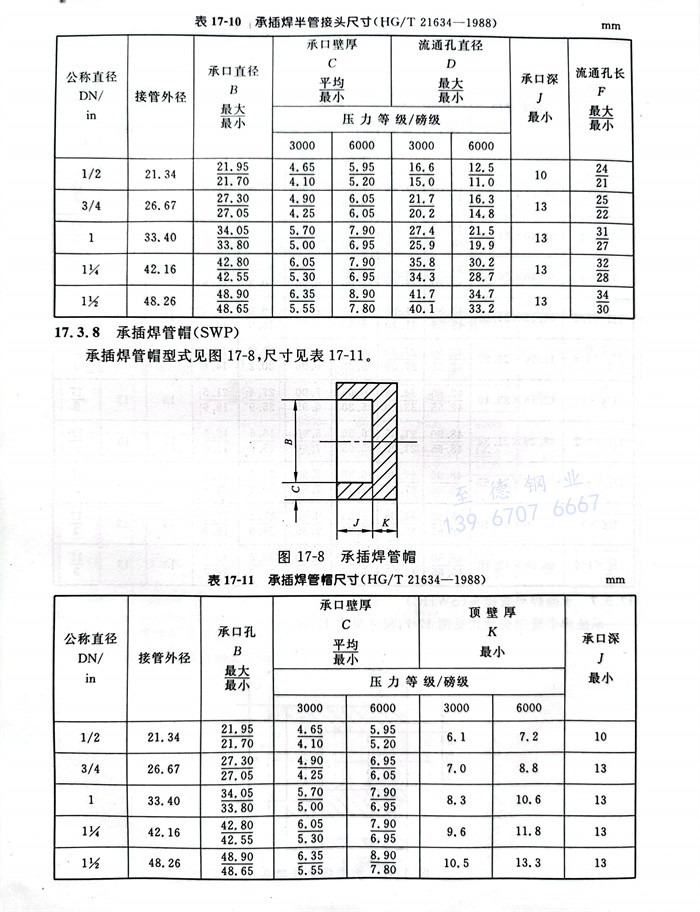

  承插(cha)焊(han)半管接頭型式(shi)見圖17-7，尺寸見表17-10。

8. 承(cheng)插焊(han)管(guan)帽(mao)頭(tou)（SWP）

  承插(cha)焊管(guan)帽型式見圖17-8，尺寸見表(biao)17-11。

9. 承插焊活接頭

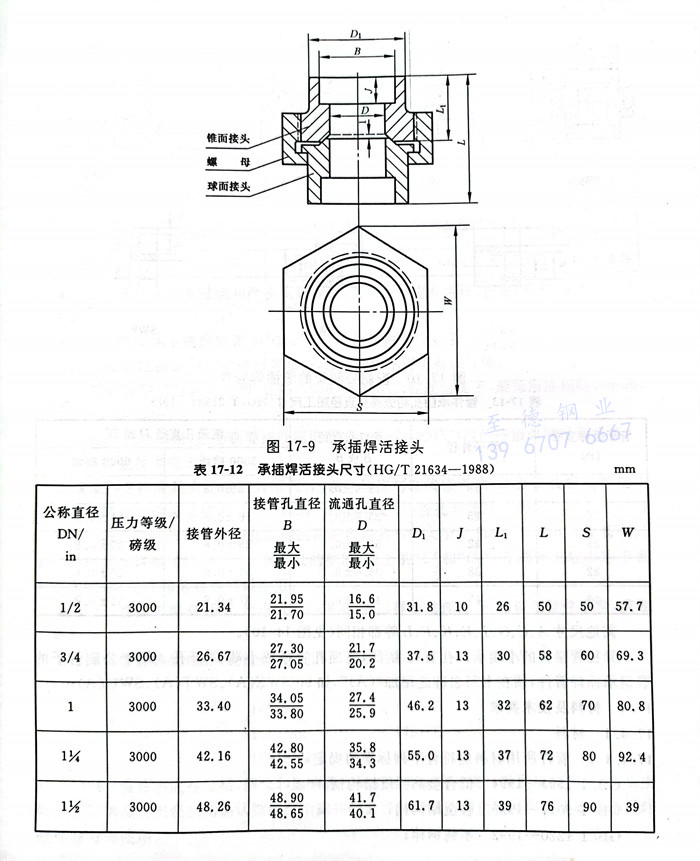

  承插焊活接頭型式見圖17-9，尺寸見表17-12。

10. 承插(cha)焊(han)管件配公制管的加工尺寸

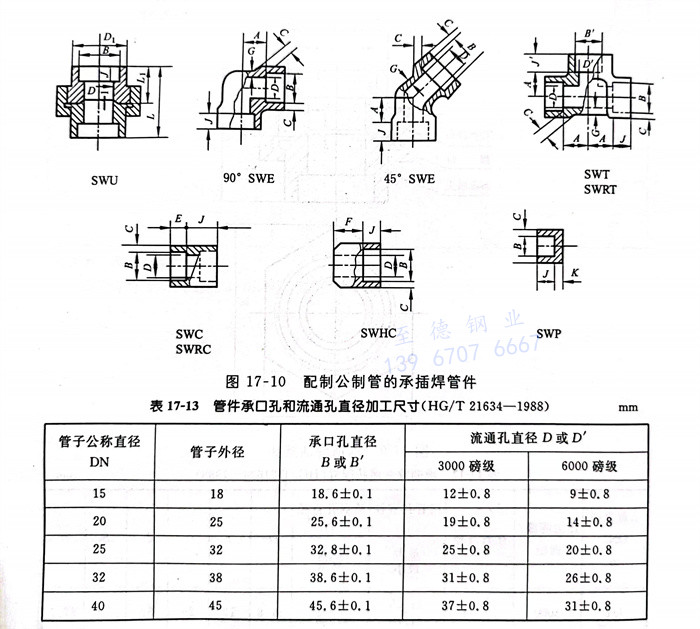

    配制公制管的鍛鋼承(cheng)插(cha)焊管件型式見圖17-10，其(qi)承(cheng)口(kou)孔(kong)和流通孔(kong)直(zhi)徑加工(gong)尺寸見表17-13。

    其他尺寸A、C、G、J、E、K、F、L等都相同（見圖14-10）。

    異徑管(guan)接(jie)頭的小端(duan)承口孔(kong)(kong)直(zhi)徑為B＇，流通(tong)孔(kong)(kong)直(zhi)徑按小端(duan)D＇開孔(kong)(kong)。用于公制管(guan)子(zi)的鍛鋼承插焊管(guan)件(jian)，須在(zai)書寫名稱之(zhi)尾加“（A）”，如(ru)90°SWE（A）、SWT（A）、SWU（A）····。
