標準型(xing)管件包括熱(re)壓彎頭(tou)、熱(re)壓T形三通、異徑(jing)管、封頭(tou)4種。

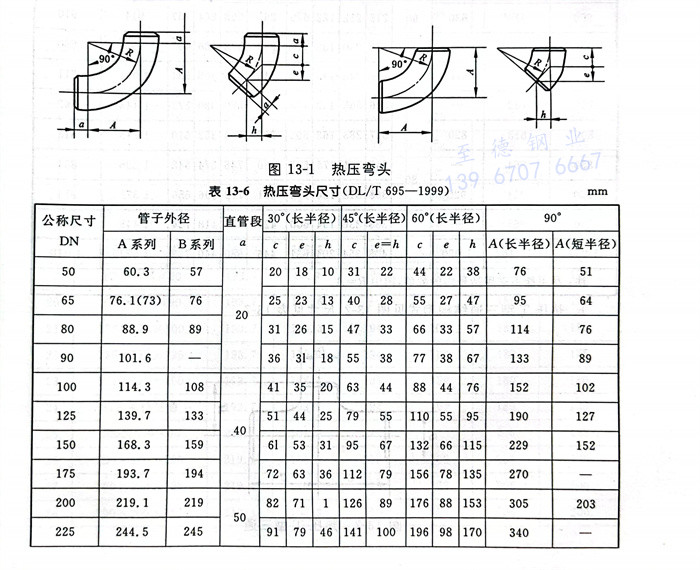

  a. 熱壓彎頭結構型(xing)式見(jian)圖(tu)13-1，尺(chi)寸(cun)見(jian)表13-6。

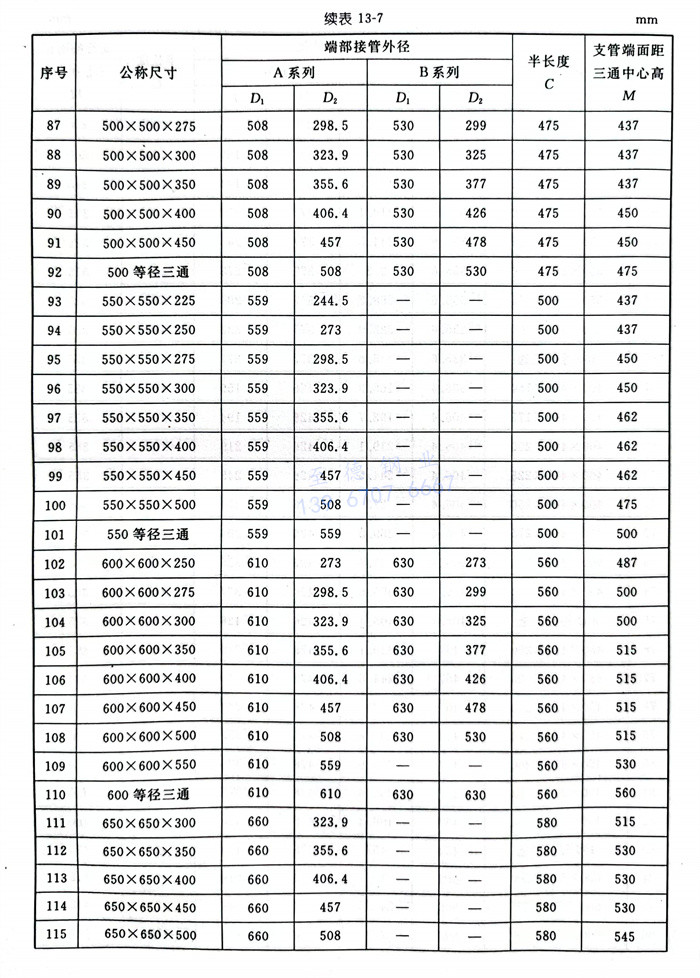

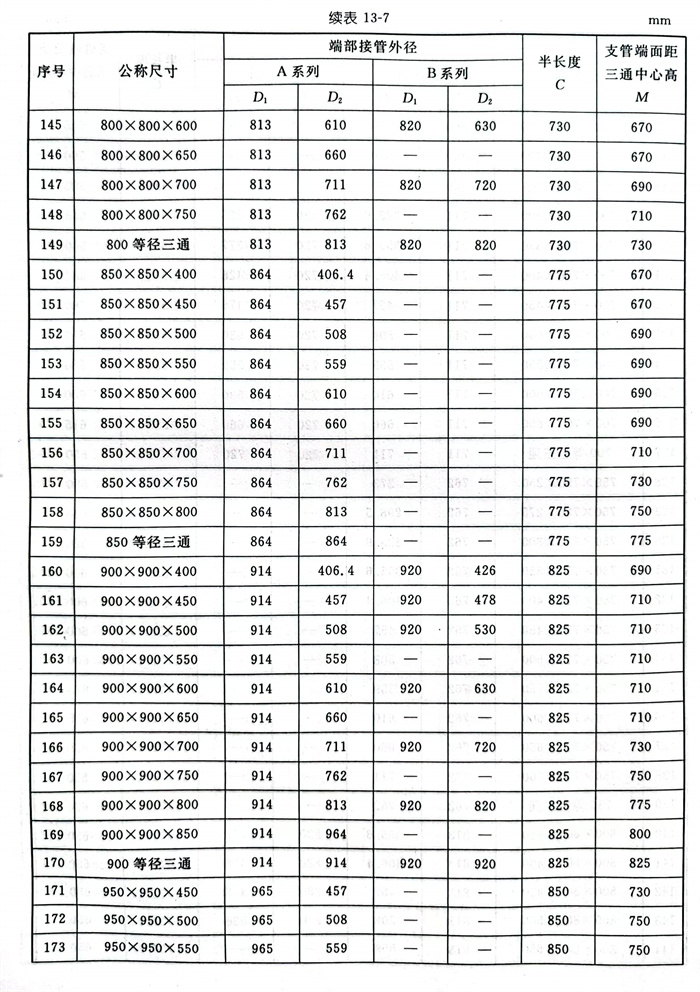

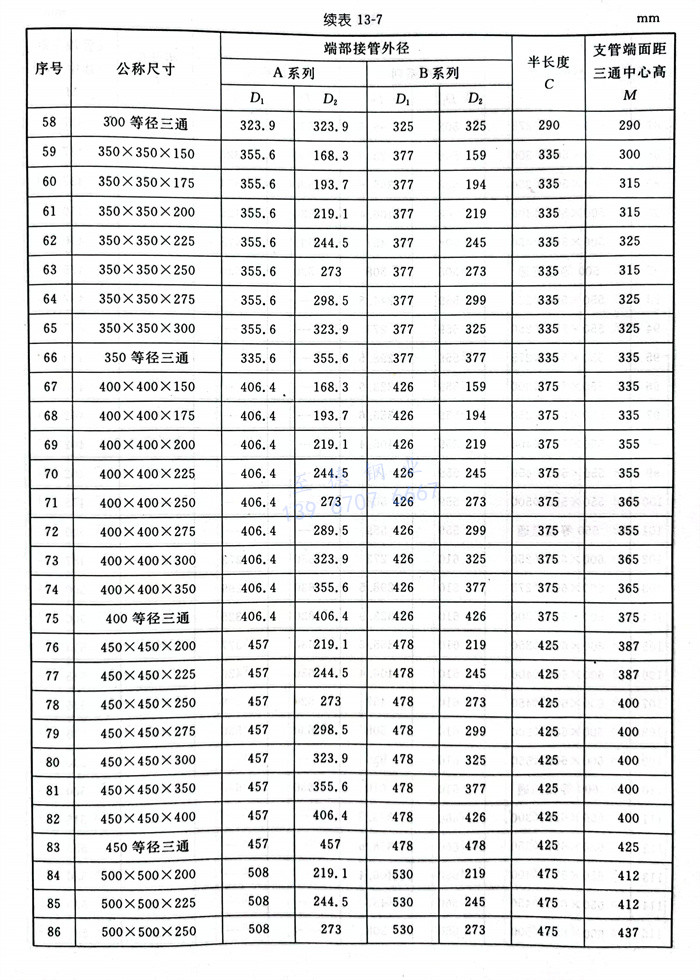

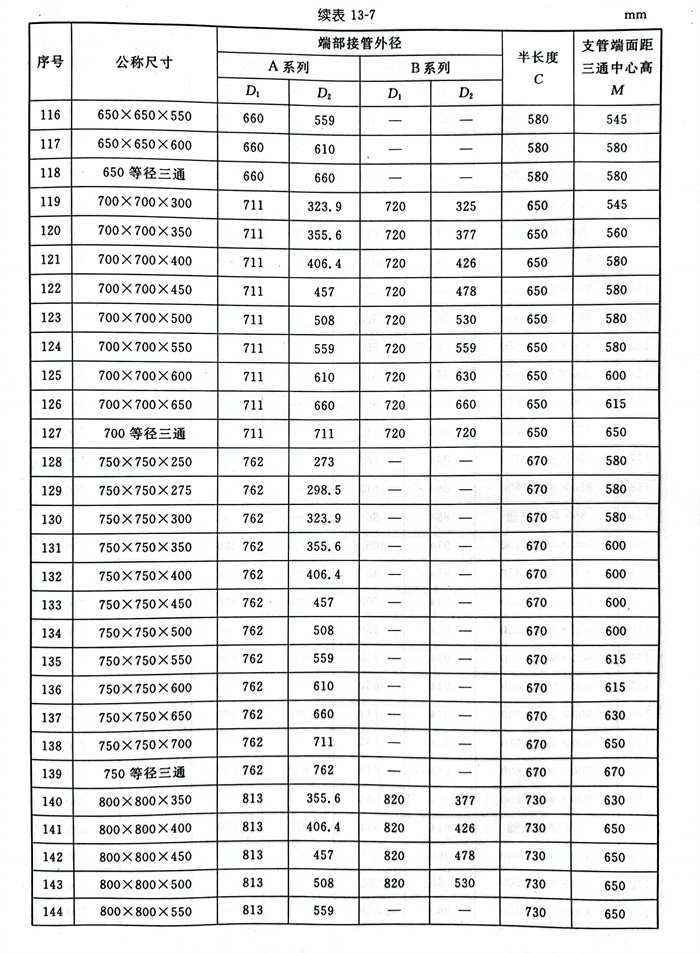

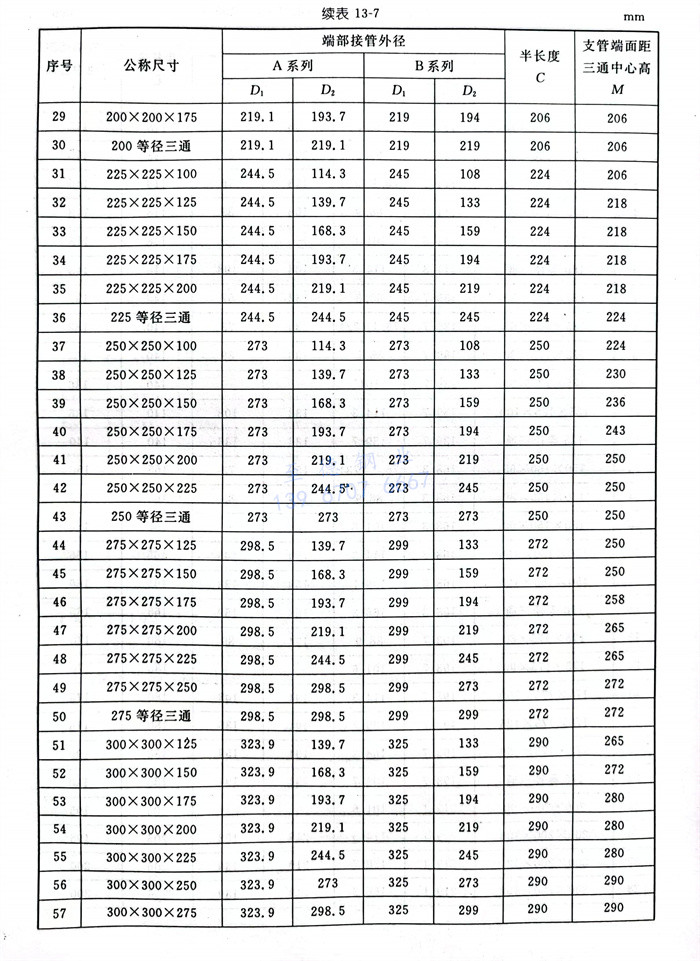

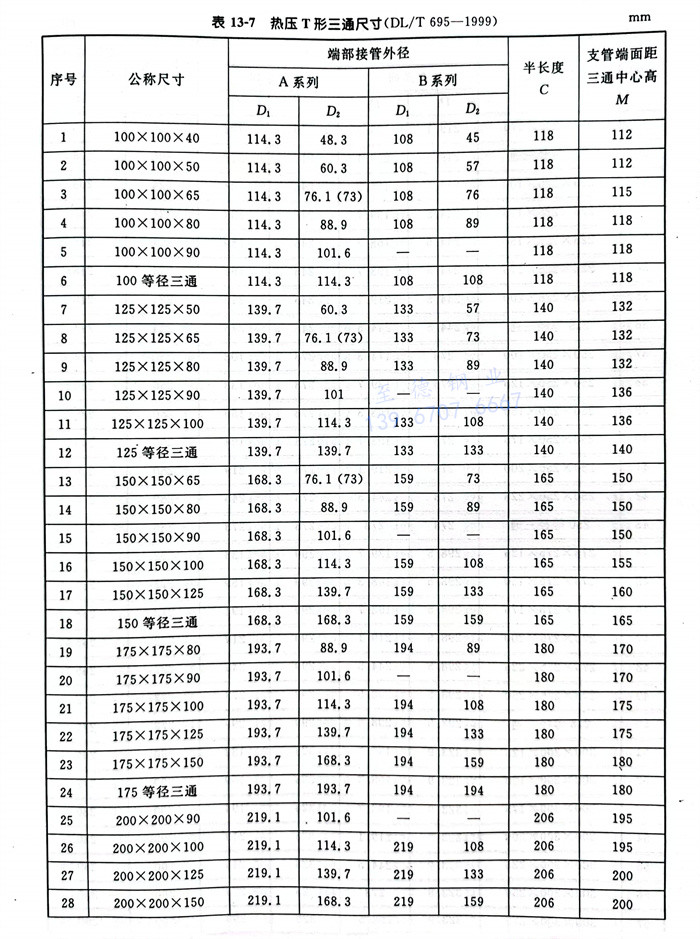

  b. 熱壓(ya)T型三通結構型式見(jian)圖13-2，尺(chi)寸見(jian)表13-7。

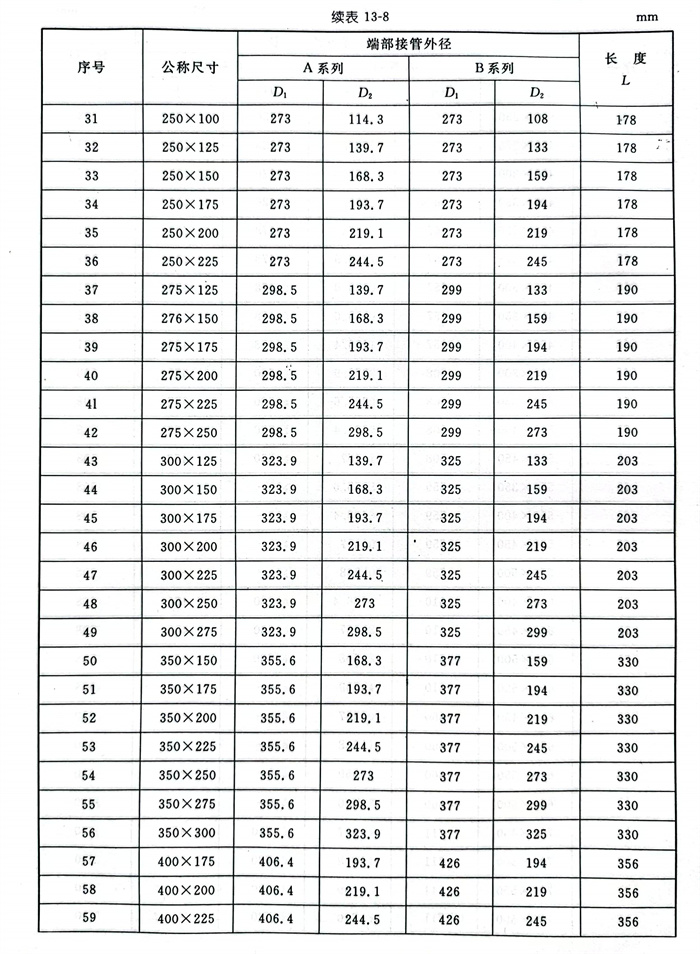

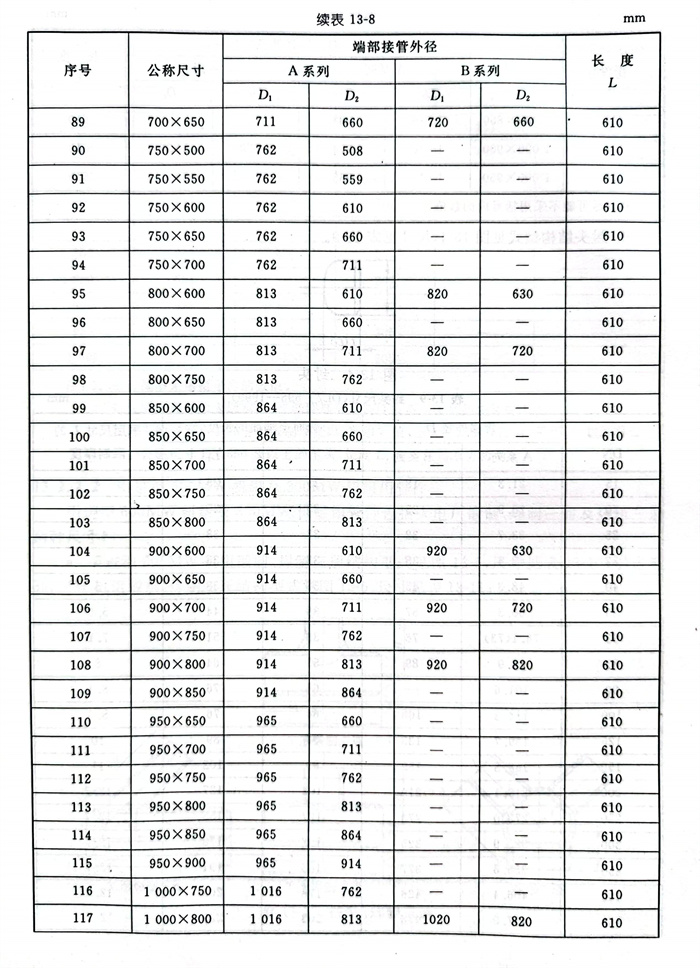

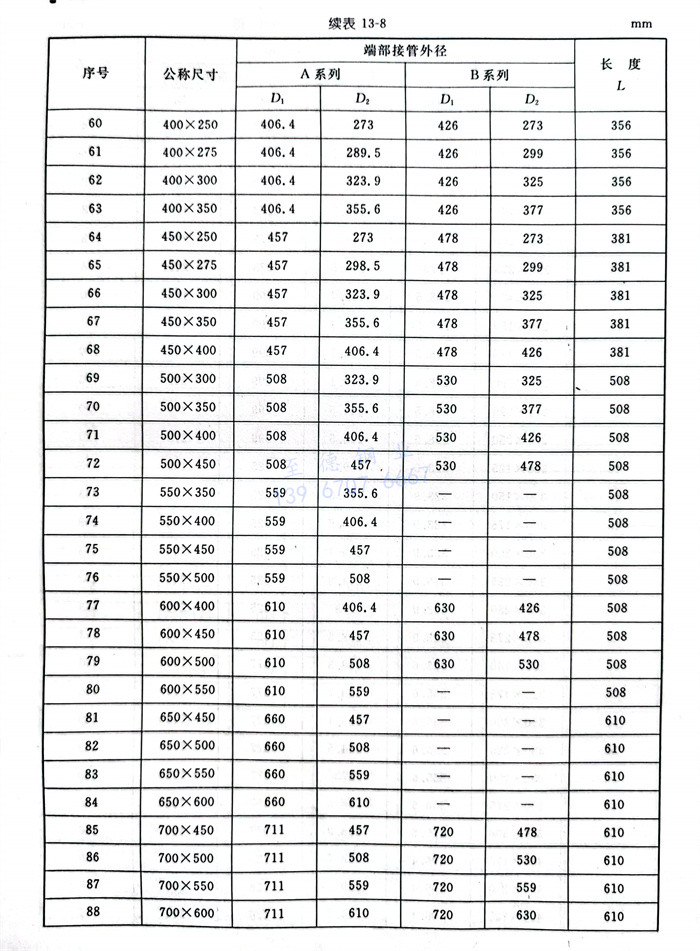

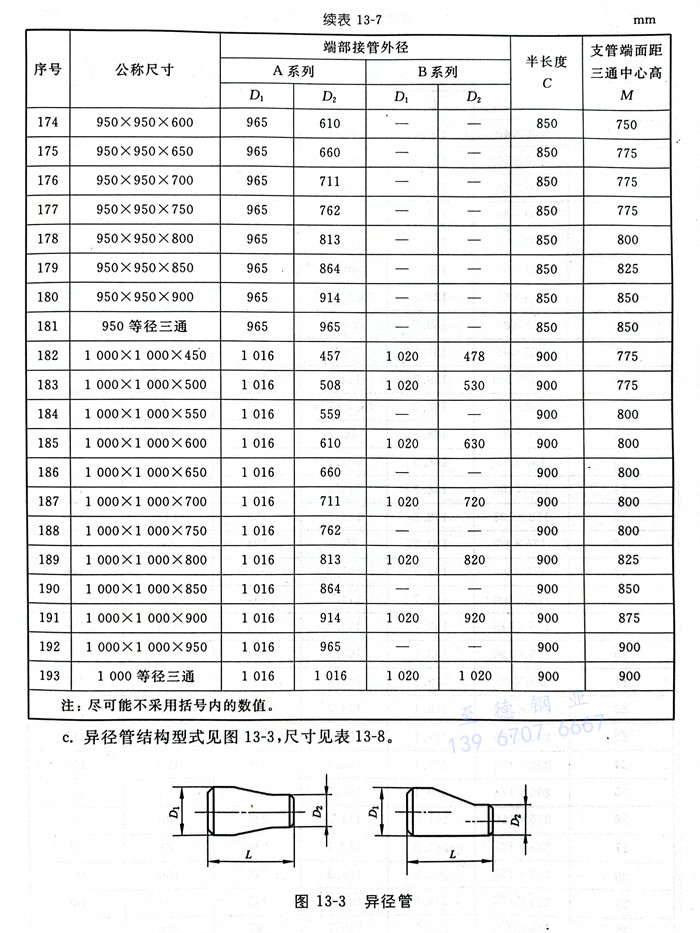

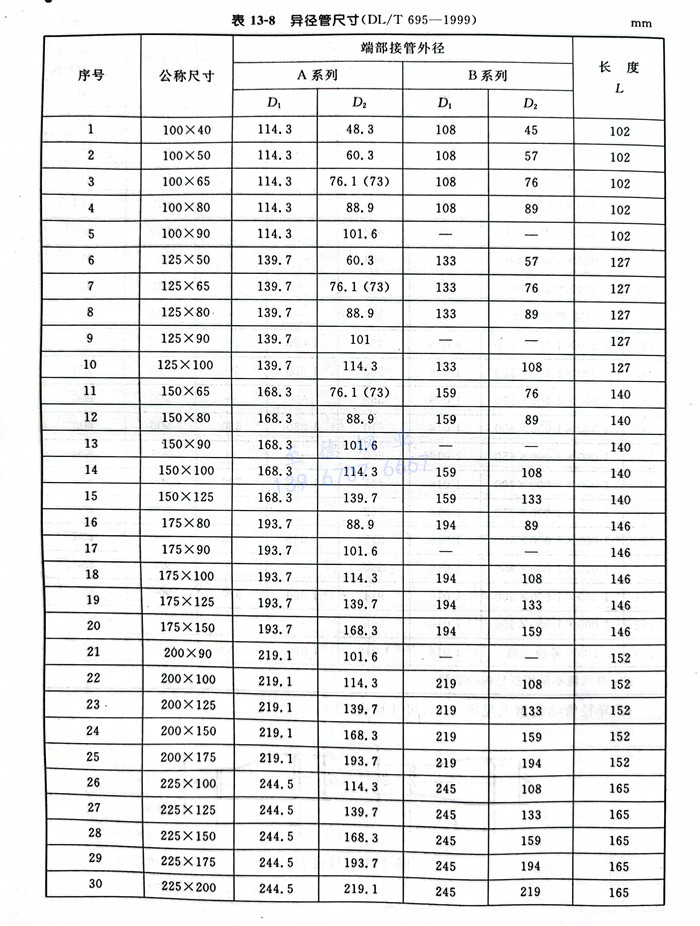

  c. 異徑管結構(gou)型(xing)式見(jian)圖13-3，尺寸見(jian)表13-8。

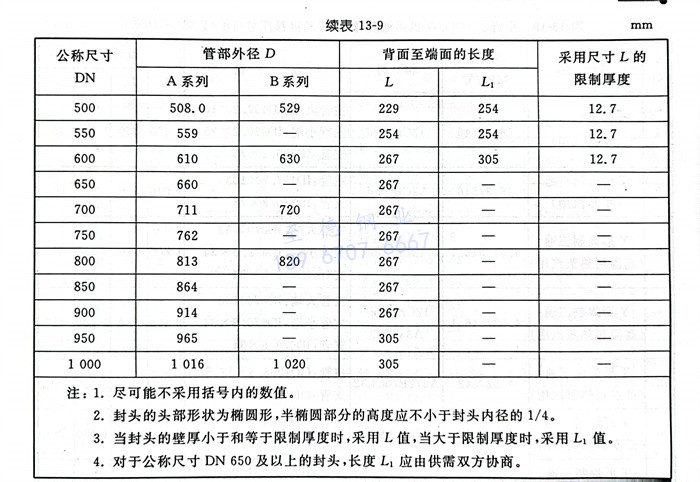

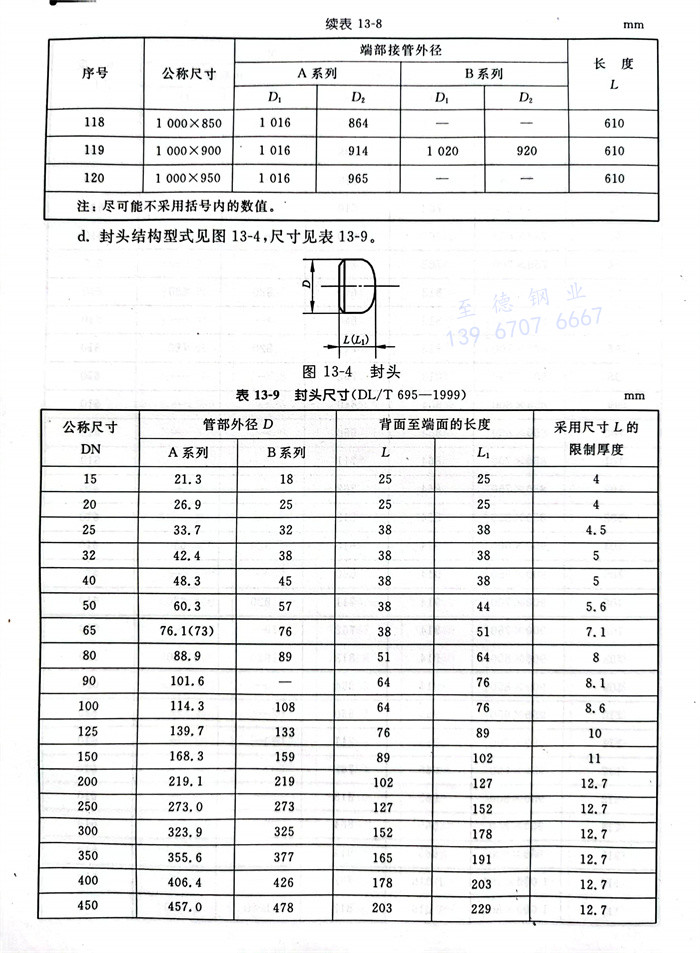

  d. 封頭結構型式見圖13-4，尺寸(cun)見表13-9。

注(zhu)：1. 盡可能(neng)不采(cai)用括號內的(de)數值。

      2. 封頭(tou)的頭(tou)部(bu)形狀為橢(tuo)圓形，半橢(tuo)圓部(bu)分(fen)的高度應不小(xiao)于(yu)封頭(tou)內徑的1/4。

      3. 當封頭(tou)的壁厚小于和等于限制厚度(du)時，采用(yong)(yong)L值，當大于限制厚度(du)時，采用(yong)(yong)L1值。

      4. 對于(yu)公稱尺寸DN 650及(ji)以上的封頭，長度L1應由供需雙方協(xie)商(shang)。
