一(yi)、管廊管道支(zhi)吊架設(she)計一(yi)般要求

  ①. 管廊上(shang)管道支(zhi)架的間距，受到管廊結構的梁(liang)(liang)及柱間距的限制。小管道支(zhi)架需要在(zai)次梁(liang)(liang)上(shang)作支(zhi)撐。對(dui)于大直(zhi)徑(jing)管道只需在(zai)主梁(liang)(liang)上(shang)支(zhi)撐就夠了。

  ②. 管廊(lang)上(shang)敷設有坡度的管道，可通過(guo)調整管托下加(jia)型鋼或(huo)鋼板(ban)墊枕的辦法來實現。對于放空氣體總(zong)管（或(huo)去(qu)火炬總(zong)管）宜布置在(zai)管廊(lang)柱(zhu)子的上(shang)方，以便于調整標高。

二、管(guan)廊管(guan)道固定架設計的注意點

  ①. 一般應在柱子軸線的主梁上設置，不要設在次梁上。

  ②. 盡量使固定架兩側的(de)推(tui)力(li)相(xiang)差不要過(guo)大。

  ③. 管(guan)(guan)廊上(shang)不應(ying)在(zai)應(ying)力或(huo)位(wei)移(yi)量較大處連接支(zhi)管(guan)(guan)，支(zhi)管(guan)(guan)附近應(ying)設固定架（或(huo)軸向限位(wei)架），如圖(tu)3.14所示。

三、管廊(lang)管道(dao)導向架設計的注意點

  ①. 導向(xiang)架(jia)的間距(ju)與對應的軸向(xiang)力及(ji)管徑有關。

  ②. 有橫向引出管道的接點時(shi)，導向架與接點或彎頭(tou)的距離（沿管廊縱向）不宜太近，應(ying)使管道有一定(ding)的柔性。

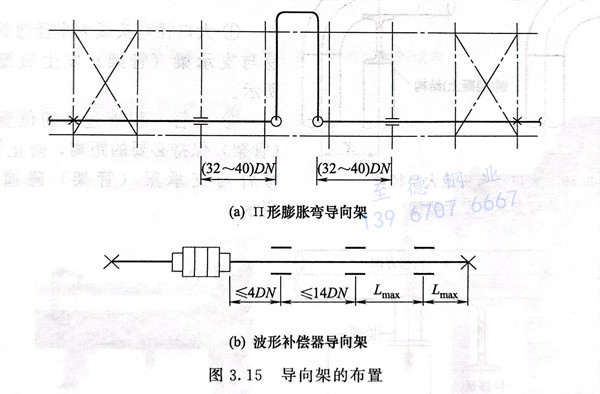

  ③. “II”形膨脹(zhang)彎附近(jin)導(dao)向架的設置及波形補償器附近(jin)導(dao)向架的設置見圖3.15。

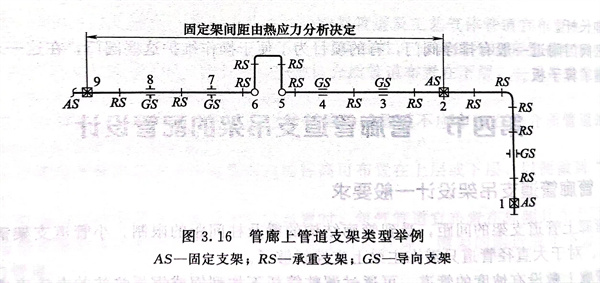

  ④. 設有“II”形膨脹(zhang)彎時，如圖3.16所示，4點(dian)及6～7點(dian)的距離要適(shi)當(dang)，可按柔(rou)性分析決定，同(tong)時考慮管(guan)道的橫向(xiang)位移不至于太大，1~22點(dian)之間管(guan)道應有充(chong)分的柔(rou)性。

四、管(guan)(guan)廊(lang)上不(bu)銹鋼管(guan)(guan)道管(guan)(guan)架(jia)的設(she)計

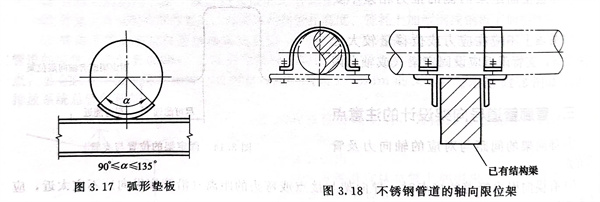

 ①. 管廊上管道的支承時，對于奧氏體不銹(xiu)鋼裸管，宜在支點處的管道底部焊與管道材質相同的弧形墊板或墊橡膠板，見圖3.17。

  ②. 不(bu)銹(xiu)鋼管(guan)道的固定架（限位架）一般不直接焊到管道上，如圖3.18所示。

五、管廊(lang)上管道支(zhi)架易碰撞(zhuang)的位置

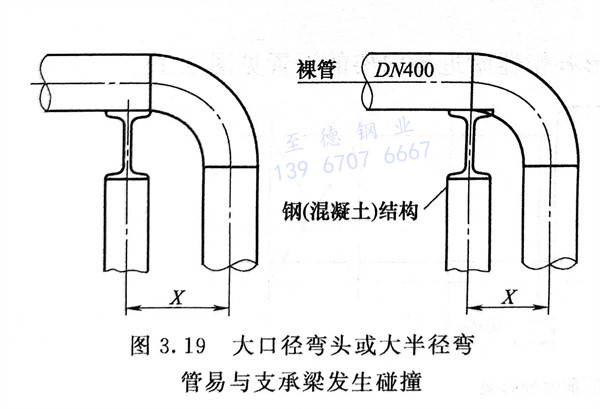

  ①. 大口徑彎頭(tou)或大半徑彎管(guan)在梁(liang)拐彎時，易(yi)與(yu)支承梁(liang)（管(guan)架）發生碰撞，如圖(tu)3.19所示。

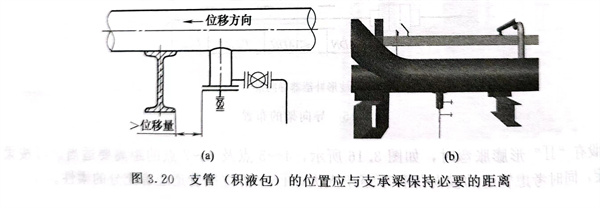

  ②. 支(zhi)管（積液包(bao)）的位置應與支(zhi)承梁(liang)（管架）保持必要的距離(li)，防止(zhi)管子(zi)發生熱位移后與支(zhi)承梁(liang)（管架）碰撞(zhuang)，如圖(tu)3.20所示。

六、管廊上管道支吊架需開長圓孔(kong)的位(wei)置

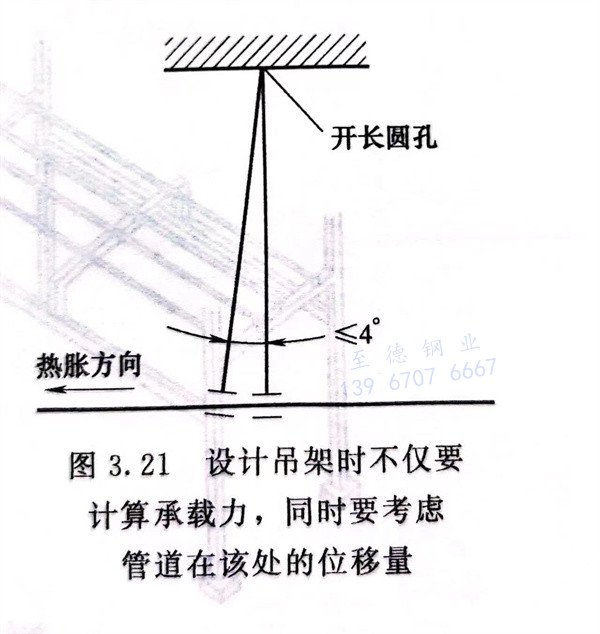

  設計吊架時不僅要計算承載力，同時要考慮管道在該處的(de)位移(yi)量，如果吊桿(gan)的(de)位移(yi)過(guo)(guo)大，使得吊桿(gan)傾斜超過(guo)(guo)4°，應該在吊桿(gan)的(de)生根部位設置長圓孔，如圖3.21所示(shi)。

七、管(guan)道出(chu)裝置界(jie)區(qu)前管(guan)架的設計

  管道出(chu)裝置(zhi)界(jie)區(qu)(qu)前需要設(she)置(zhi)固(gu)定架。保護界(jie)區(qu)(qu)內閥門和法蘭(lan)連接位(wei)置(zhi)的(de)受力安全。同(tong)時(shi)固(gu)定架界(jie)區(qu)(qu)內、外兩(liang)側的(de)設(she)計單位(wei)可以分別計算應力，互相不干(gan)涉，見圖3.22。

八、易被扭彎的側縱連系(xi)梁計(ji)算

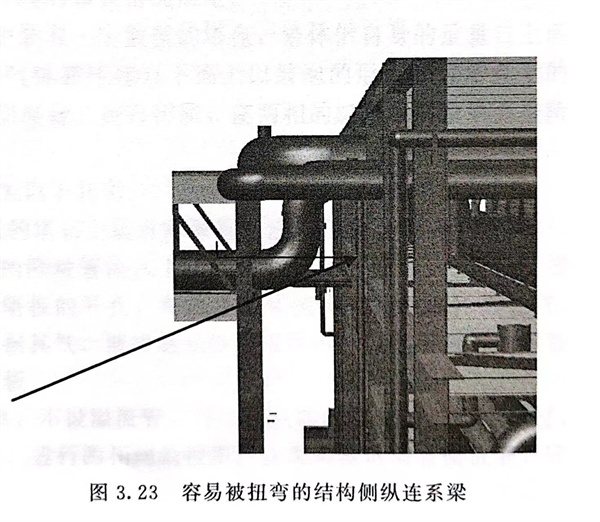

  結構側縱連系梁(liang)經常(chang)被管道的(de)支架扭(niu)彎(wan)，如圖3.23中(zhong)箭頭所(suo)示的(de)鋼(gang)梁(liang)。某工(gong)程約定管道符(fu)合標(biao)準M（力矩(ju)）＜7.5B（kN·mm）的(de)可以不向結構專業提轉矩(ju)條件，不會產生(sheng)扭(niu)彎(wan)的(de)現象，其中(zhong)Br為結構側縱連系梁(liang)翼緣寬度。

九、管(guan)(guan)廊內小口(kou)徑(jing)管(guan)(guan)道(dao)的支(zhi)撐(cheng)

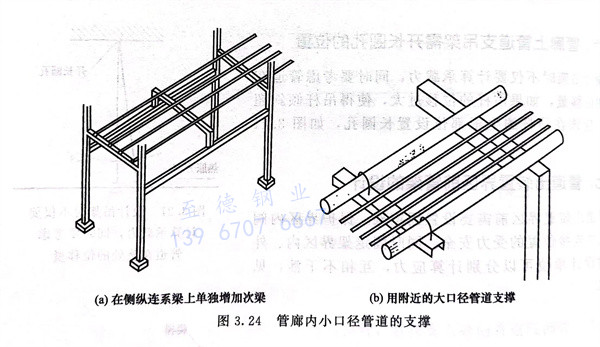

  管廊的(de)主橫梁間距較(jiao)大，小口徑(jing)管道的(de)最大允許跨距較(jiao)小，為了滿足小口徑(jing)管道的(de)支撐可以采取圖3.24所示結構。

十(shi)、管(guan)廊上管(guan)道支吊架的總(zong)規劃設計

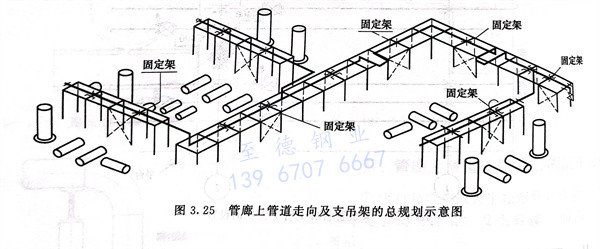

  管廊上(shang)管道走向及支吊架(jia)的總規劃見圖3.25，需(xu)要(yao)綜合考(kao)慮(lv)自(zi)然(ran)(ran)補(bu)償彎(wan)的位(wei)置、固定(ding)架(jia)的位(wei)置、連接裝(zhuang)(zhuang)置分(fen)支管線(xian)的位(wei)置等因(yin)素。自(zi)然(ran)(ran)補(bu)償彎(wan)的位(wei)置盡量遠離分(fen)支管線(xian)。裝(zhuang)(zhuang)置管線(xian)連接主管廊管線(xian)前，一般設(she)置固定(ding)架(jia)。
