一、管(guan)廊布(bu)置的(de)一般(ban)要求
①. 管廊(lang)應處于易與各類主(zhu)要設(she)(she)備聯系的(de)位置上(shang)。要考慮能使多數管線布置合理，少繞行(xing)，以減少管線長度。典型的(de)位置是在(zai)兩排設(she)(she)備的(de)中(zhong)間(jian)或一排設(she)(she)備的(de)旁側。
②. 布(bu)置管(guan)廊(lang)要(yao)(yao)綜合考(kao)慮道路、消防(fang)的(de)需要(yao)(yao)，以及地下(xia)管(guan)道與(yu)電(dian)纜布(bu)置和臨近建、構筑物等情況，并避開大、中(zhong)型設備的(de)檢(jian)修(xiu)場地。
③. 管廊上部(bu)可以布置(zhi)空冷器(qi)、小型設備(bei)、操作閥組平臺、儀表和電(dian)氣(qi)電(dian)纜槽等，下部(bu)可以布置(zhi)泵等設備(bei)。
④. 管廊(lang)上設有(you)的閥門(men)需要操(cao)作或檢修(xiu)時，應設置(zhi)人行(xing)走道或局部操(cao)作平(ping)臺。
二、管(guan)廊軸向柱距的設計
①. 管(guan)廊(lang)軸向柱距由敷設在其上的管(guan)道因垂直載荷所產(chan)生的彎曲應力和撓度決定的。
②. 根據管段(duan)不應在輕微(wei)外(wai)界擾力作用下發(fa)生明顯振(zhen)動的(de)要求(qiu)，規(gui)定裝(zhuang)(zhuang)置(zhi)內管道的(de)固有振(zhen)動頻(pin)率宜(yi)不低(di)于4次/s，裝(zhuang)(zhuang)置(zhi)外(wai)管段(duan)的(de)自由振(zhen)動頻(pin)率不低(di)于2.55次/s，由此(ci)規(gui)定得出兩支架間管道允許撓度f，裝(zhuang)(zhuang)置(zhi)內為(wei)15mm，裝(zhuang)(zhuang)置(zhi)外(wai)為(wei)38mm。

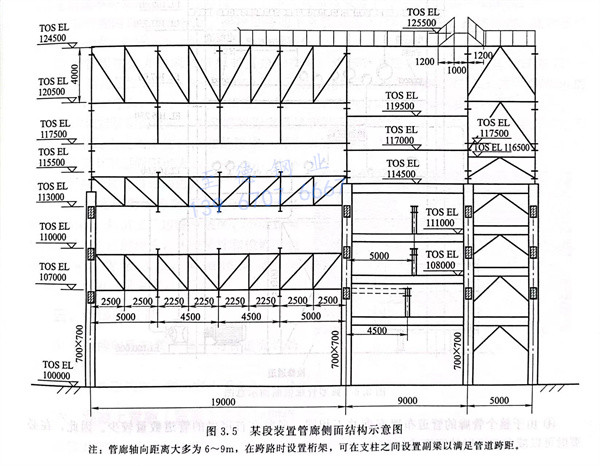

③. 管廊軸(zhou)向柱距(ju)通常(chang)為(wei)6～9m，如中、小直(zhi)徑管道較多時，可(ke)在(zai)支柱之(zhi)間設置副梁(liang)以(yi)滿足管道跨距(ju)，見圖(tu)3.5。
④. 管廊支柱(zhu)的(de)(de)間距(ju)，宜與設備框(kuang)架(jia)支柱(zhu)的(de)(de)間距(ju)取得一(yi)致，以便管道(dao)通過。
三、管廊橫斷面寬(kuan)度的設計
①. 管(guan)(guan)廊的(de)(de)寬度主要由(you)管(guan)(guan)道的(de)(de)數量和(he)管(guan)(guan)徑的(de)(de)大小確定。并考慮一定的(de)(de)預(yu)留寬度，新設(she)計的(de)(de)管(guan)(guan)廊一般(ban)留有擴(kuo)建預(yu)留量［全(quan)廠性(xing)管(guan)(guan)廊或管(guan)(guan)墩(dun)上（包括穿越涵洞(dong)）應留有10%~30％的(de)(de)裕量，裝(zhuang)置主管(guan)(guan)廊宜留有10％～20％的(de)(de)裕量］。同時要考慮管(guan)(guan)廊下設(she)備和(he)通道以及管(guan)(guan)廊上空冷設(she)備等結構的(de)(de)影(ying)響。如果(guo)要求敷設(she)儀表引線槽架和(he)電力(li)電纜時，還應考慮它們所需的(de)(de)寬度。
②. 管廊上布(bu)置(zhi)空(kong)(kong)冷器時，管廊橫(heng)斷面支(zhi)柱跨距最(zui)好與(yu)空(kong)(kong)冷器的間距尺(chi)寸相同(tong)，以使管廊立柱與(yu)空(kong)(kong)冷器支(zhi)柱中心線對齊。

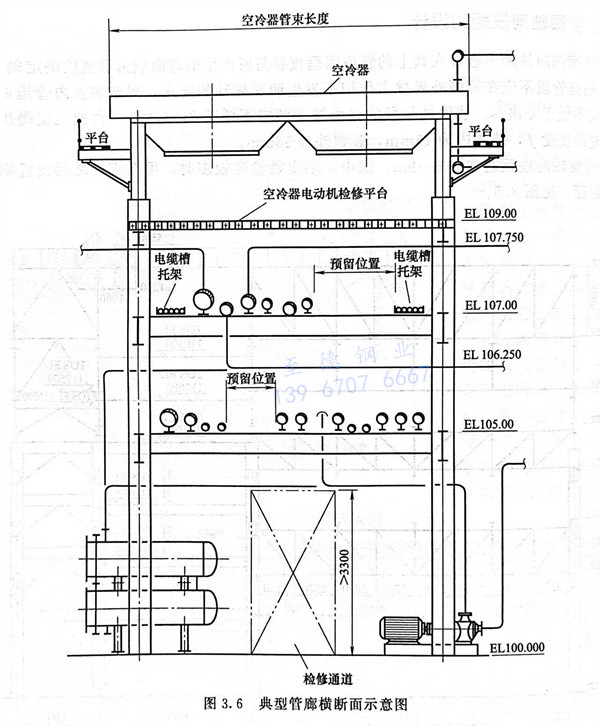

③. 管(guan)廊下布(bu)置(zhi)泵(beng)時，應考(kao)慮(lv)(lv)泵(beng)的布(bu)置(zhi)及其所需(xu)操作(zuo)和檢(jian)修(xiu)通道的寬(kuan)度(du)，如(ru)果(guo)泵(beng)的驅動機用電(dian)纜(lan)地下敷設時，還應考(kao)慮(lv)(lv)電(dian)纜(lan)溝所需(xu)寬(kuan)度(du)。此外，還要考(kao)慮(lv)(lv)泵(beng)用冷卻水(shui)管(guan)道和排水(shui)管(guan)道的干管(guan)所需(xu)寬(kuan)度(du)。不過(guo)，電(dian)纜(lan)溝和排水(shui)管(guan)道可以布(bu)置(zhi)在通道的下面，見圖3.6。
④. 由于整個(ge)管廊的(de)管道(dao)(dao)布置密度并不相同，通常在(zai)首(shou)(shou)尾段(duan)的(de)管道(dao)(dao)數量較少。因此，在(zai)必要時可以減少首(shou)(shou)尾段(duan)的(de)寬度或層數。
四、管廊層高的設計
①. 接近(jin)地(di)面第一層管(guan)廊的最小(xiao)凈高(gao)的設計
a. 在道路上空(kong)橫穿時，按中國(guo)(guo)國(guo)(guo)內消(xiao)防車、運輸車等一般高度標(biao)準，SH規范的管廊高度布置標(biao)準要求如下。
·裝置內管廊距地面凈空高度：行車道(dao)、消(xiao)防道(dao)和檢修(xiu)通(tong)道(dao)最(zui)小(xiao)凈高4.5m，泵區檢修(xiu)通(tong)道(dao)最(zui)小(xiao)凈高3m，操(cao)作通(tong)道(dao)最(zui)小(xiao)凈高2.2m（此高度是飲(yin)用(yong)了歐美國家人的(de)(de)高度加安全帽的(de)(de)高度算(suan)出來的(de)(de)，日本操(cao)作通(tong)道(dao)通(tong)常為2.0m）。
·裝置外跨(kua)越(yue)廠區的全(quan)廠管廊(lang)據地(di)面凈空高(gao)(gao)度：跨(kua)越(yue)鐵(tie)路最小凈高(gao)(gao)5.5m，跨(kua)越(yue)廠內(nei)道路最小凈高(gao)(gao)5m。
以上僅是一般情況下管(guan)廊(lang)(lang)的(de)(de)(de)(de)高度(du)(du)(du)要求(qiu)，管(guan)廊(lang)(lang)的(de)(de)(de)(de)設計高度(du)(du)(du)還(huan)要結合項(xiang)目實際情況考慮全廠(chang)的(de)(de)(de)(de)大型設備(bei)的(de)(de)(de)(de)運(yun)輸需要的(de)(de)(de)(de)高度(du)(du)(du)，再最終確定管(guan)廊(lang)(lang)的(de)(de)(de)(de)布置高度(du)(du)(du)。例如，某新建工(gong)廠(chang)，根據(ju)大件運(yun)輸的(de)(de)(de)(de)要求(qiu)，跨越(yue)全廠(chang)主干(gan)道的(de)(de)(de)(de)管(guan)廊(lang)(lang)，距離地(di)面(mian)的(de)(de)(de)(de)最小凈空高度(du)(du)(du)為10m。
國外(wai)某(mou)工程項目，需根據所在國家的規范(fan)要求設計管廊高度(du)。例如，蘇聯（俄羅斯(si)）的消防車一般較高，俄羅斯(si)全廠(chang)管廊距(ju)離路面最小凈高為(wei)5.5m，比中國高0.5m。
b. 當管(guan)廊有桁架時要按(an)桁架底高計算。
c. 為(wei)有效地利用管(guan)廊空間，多(duo)在管(guan)廊下布(bu)置泵(beng)。考(kao)慮到泵(beng)的操作和(he)維(wei)護，宜有4.0m凈空高度。
②. 管廊(lang)上管道(dao)與(yu)分(fen)區設(she)備相接(jie)時，一般應比管廊(lang)的底層管道(dao)標高低或高600～1000mm。管廊(lang)下布置管殼式換熱設(she)備時，根據設(she)備實際高度(du)需要增(zeng)加管廊(lang)下的凈空。
③. 管(guan)廊(lang)外設(she)備(bei)(bei)的管(guan)道進入管(guan)廊(lang)所必需(xu)的高度(du)。若為(wei)大型(xing)裝置，其設(she)備(bei)(bei)和管(guan)徑較大，為(wei)防止管(guan)道出現不必要(yao)的袋形(xing)，管(guan)廊(lang)最(zui)下一層橫梁(liang)底標高應(ying)低于設(she)備(bei)(bei)管(guan)口(kou)500～750mm。
④. 若管(guan)廊附近有換(huan)熱框架，換(huan)熱設(she)備的(de)下部管(guan)道要(yao)從它的(de)框架平臺接往管(guan)廊，此(ci)時至少要(yao)保證管(guan)廊的(de)下層(ceng)橫(heng)梁(liang)低于換(huan)熱框架第(di)一層(ceng)平臺。
⑤. 當管(guan)(guan)廊改(gai)變方向(xiang)或兩管(guan)(guan)廊成直(zhi)角(jiao)相(xiang)(xiang)(xiang)交時(shi)，管(guan)(guan)廊宜錯(cuo)層布置，錯(cuo)層的高差(cha)宜為750～1000mm。當高差(cha)為750mm時(shi)，DN250以下(xia)的管(guan)(guan)子用(yong)(yong)兩個直(zhi)角(jiao)彎(wan)頭和(he)短管(guan)(guan)相(xiang)(xiang)(xiang)接；大于DN250的管(guan)(guan)子用(yong)(yong)一(yi)(yi)個45°彎(wan)頭、一(yi)(yi)個90°彎(wan)頭相(xiang)(xiang)(xiang)接。對(dui)于大型裝置也可采用(yong)(yong)1000mm以上的高差(cha)。
⑥. 在確定管(guan)廊(lang)高(gao)度(du)時(shi)，要(yao)(yao)考慮到(dao)管(guan)廊(lang)橫梁(liang)和縱梁(liang)的(de)結構(gou)斷面和形式，務必使梁(liang)底或桁架底的(de)高(gao)度(du)滿足上(shang)述確定管(guan)廊(lang)高(gao)度(du)的(de)要(yao)(yao)求。對于雙層(ceng)管(guan)廊(lang)，上(shang)下(xia)層(ceng)間(jian)距一般為(wei)1.5～2.0m，對于大型裝(zhuang)置(zhi)上(shang)下(xia)層(ceng)間(jian)距可為(wei)2.5～3.0m，主(zhu)要(yao)(yao)取決于管(guan)廊(lang)上(shang)最大口徑的(de)管(guan)道。
⑦. 裝(zhuang)置之間的(de)管廊高度取(qu)決于管廊地區的(de)具體情況，如(ru)沿工廠邊緣或(huo)罐區，不會影響廠區交通和擴建的(de)地段，從經濟性和檢(jian)修方便考(kao)慮，可(ke)(ke)用管墩敷設，離地面高300～500mm，即可(ke)(ke)滿足(zu)要求。
五、管墩的設計

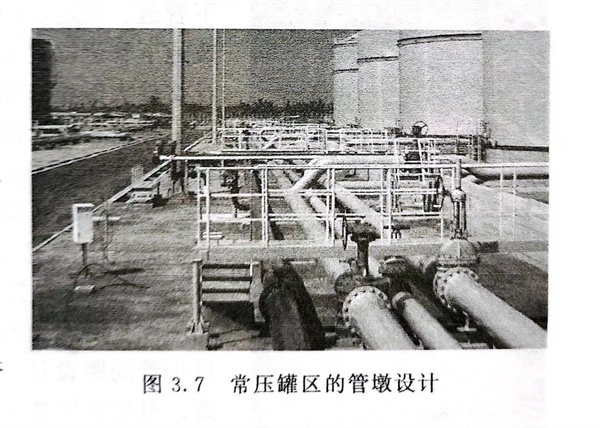

圖3.7 常壓(ya)罐(guan)區的管墩設計(ji)
①. 管墩的間(jian)距(ju)按(an)管徑最小(xiao)的管道允許跨距(ju)進行設置。
②. 管墩頂距(ju)地面一般不(bu)宜小于(yu)0.4m，見(jian)圖3.7。
六、混凝土管(guan)廊(lang)（管(guan)墩）梁頂預埋件
混(hun)凝土管廊（管墩）的(de)梁頂(ding)應(ying)設通長(chang)預埋件，預埋件的(de)形式應(ying)符合國家標準SH/T 3055的(de)要求(qiu)。一(yi)般橫(heng)梁上(shang)應(ying)埋放一(yi)根圓鋼(gang)或鋼(gang)板，以(yi)減少管道與(yu)橫(heng)梁間的(de)摩擦力。
例(li)如，某項目在混(hun)凝(ning)土管(guan)(guan)(guan)廊(lang)(lang)(lang)（管(guan)(guan)(guan)墩(dun)）梁頂(ding)上設置預埋件時(shi)，混(hun)凝(ning)土管(guan)(guan)(guan)廊(lang)(lang)(lang)（管(guan)(guan)(guan)墩(dun)）梁頂(ding)一般(ban)按圖3.8（a）、（b）所(suo)(suo)示設通長預埋件，當管(guan)(guan)(guan)廊(lang)(lang)(lang)需要(yao)設導向架(jia)(jia)時(shi)，預埋件采用(yong)圖3.8（b）所(suo)(suo)示的(de)形(xing)式；當管(guan)(guan)(guan)廊(lang)(lang)(lang)需要(yao)設固定架(jia)(jia)時(shi)，預埋件采用(yong)圖3.8（c）所(suo)(suo)示的(de)形(xing)式。
七、管廊上(shang)儀表電(dian)氣電(dian)纜槽架及巡檢梯子(zi)平臺的布置
①. 如果(guo)是中小(xiao)型工(gong)程項目，儀表電氣電纜槽架寬度(du)較小(xiao)，布置在(zai)管廊內(nei)或者(zhe)掛(gua)在(zai)管廊外(wai)側(ce)面均(jun)可，并保持(chi)管道與槽架之間(jian)的間(jian)距。
②. 大(da)中型(xing)項目，儀表電氣電纜槽架(jia)(jia)較(jiao)寬，可(ke)能(neng)需要占(zhan)一(yi)層(ceng)管(guan)廊的空間(jian)。電纜槽架(jia)(jia)和儀表槽架(jia)(jia)宜布置(zhi)在(zai)上層(ceng)，電纜槽架(jia)(jia)層(ceng)通常布置(zhi)在(zai)火(huo)炬(ju)管(guan)道(dao)層(ceng)與公用工程管(guan)道(dao)層(ceng)之間(jian)。槽架(jia)(jia)的附近或(huo)正下方(fang)不應布置(zhi)有熱影響的管(guan)道(dao)。
③. 對于(yu)全(quan)廠性管廊(lang)，有(you)的項目在電纜(lan)槽(cao)架層(ceng)設(she)置有(you)全(quan)廠性巡(xun)檢通(tong)道，并每隔一(yi)定(ding)距離(li)設(she)置一(yi)直爬梯到(dao)地面。
工程應(ying)用：管廊柱(zhu)子基(ji)礎與地下管道、埋地電纜(lan)碰撞
某工程(cheng)在施(shi)工管廊柱(zhu)子結構基(ji)礎時才發現，柱(zhu)子基(ji)礎與地(di)(di)下管道、埋地(di)(di)電(dian)纜(lan)等(deng)大量碰撞，只(zhi)能修(xiu)(xiu)改管廊柱(zhu)子位置或者修(xiu)(xiu)改地(di)(di)下管道位置或者修(xiu)(xiu)改埋地(di)(di)電(dian)纜(lan)的位置，造成多個專業的設計(ji)文件(jian)大面積(ji)修(xiu)(xiu)改。
建議在(zai)設(she)計階(jie)段(duan)進行管廊柱子(zi)基礎與地(di)(di)下管道、埋地(di)(di)電(dian)纜碰(peng)撞檢(jian)查和各專業的會簽。
工程應用：管(guan)廊(lang)層高(gao)偏高(gao)引起的設計不合理

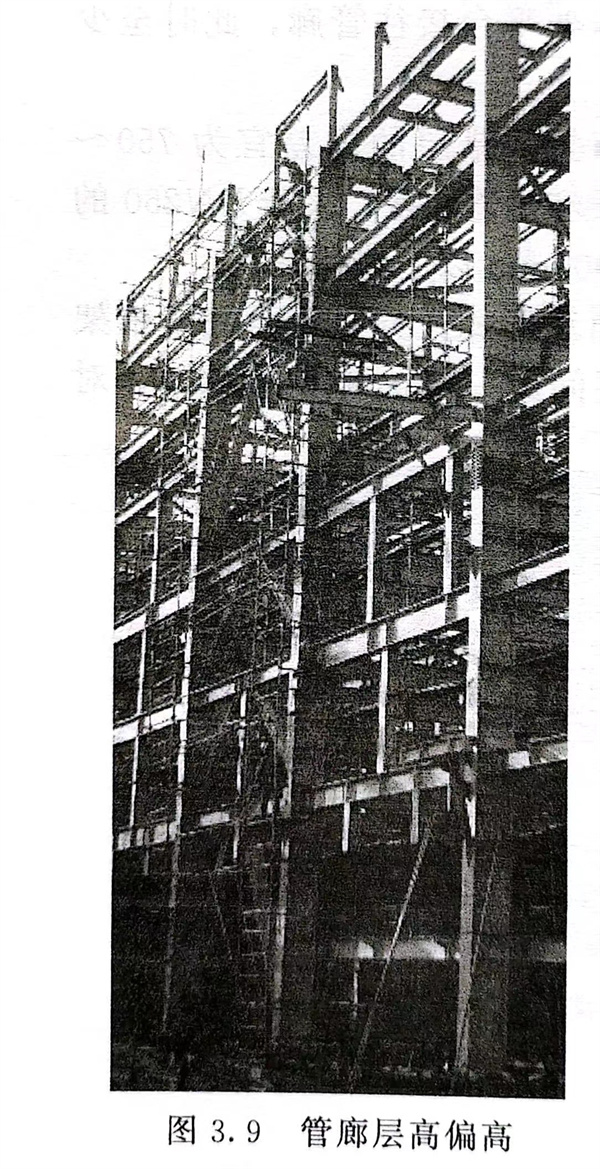

某石(shi)化(hua)裝置(zhi)施(shi)工(gong)完(wan)后，發(fa)現裝置(zhi)四(si)周的全(quan)廠外管(guan)(guan)廊高(gao)(gao)(gao)達25m，從(cong)遠處觀望(wang)，外管(guan)(guan)廊全(quan)部遮擋(dang)住了(le)裝置(zhi)內塔及(ji)其他設(she)(she)備，如圖(tu)3.9所示。究其原因，發(fa)現在設(she)(she)計(ji)時，管(guan)(guan)道(dao)間(jian)距沒有按照最小管(guan)(guan)間(jian)距設(she)(she)計(ji)，共(gong)5層(ceng)(ceng)管(guan)(guan)廊，大口(kou)徑管(guan)(guan)道(dao)分布(bu)在各(ge)個(ge)管(guan)(guan)廊層(ceng)(ceng)高(gao)(gao)(gao)，每層(ceng)(ceng)的層(ceng)(ceng)高(gao)(gao)(gao)至(zhi)少設(she)(she)計(ji)成(cheng)了(le)3m，最大層(ceng)(ceng)高(gao)(gao)(gao)設(she)(she)計(ji)成(cheng)了(le)5m。筆者嘗試優化(hua)后，這條管(guan)(guan)廊總高(gao)(gao)(gao)度至(zhi)少降低(di)8m。
工程(cheng)應用：管廊(lang)柱子(zi)偏粗(cu)的不合(he)理設計
在施工現場，某(mou)裝置管(guan)廊(lang)(lang)（A工程公司設(she)(she)計(ji)）與(yu)鄰近(jin)裝置管(guan)廊(lang)(lang)（B工程公司設(she)(she)計(ji)）直通連接時，發(fa)現管(guan)廊(lang)(lang)上的(de)(de)(de)管(guan)子(zi)、電纜槽架是一樣(yang)(yang)的(de)(de)(de)，管(guan)廊(lang)(lang)層高也一樣(yang)(yang)，但是，A工程公司負責設(she)(she)計(ji)的(de)(de)(de)管(guan)廊(lang)(lang)柱子(zi)尺寸為800mm×800mm，而B工程公司設(she)(she)計(ji)的(de)(de)(de)管(guan)廊(lang)(lang)柱子(zi)尺寸僅有400mm×400mm，差距非常大。
經核對設計文件，發現A工程公司設計的載荷數據比正常(chang)偏大了很多，引起了管廊柱子偏粗的不合理(li)設計。
