簡(jian)單控制(zhi)(zhi)系統(tong)是由被控對象、測(ce)量元(yuan)件、變(bian)送器(qi)、控制(zhi)(zhi)期和執(zhi)行器(qi)所組(zu)成(cheng)的(de)單回(hui)路負反饋(kui)控制(zhi)(zhi)系統(tong)。它是最基本、最常見、應(ying)用最為廣泛的(de)控制(zhi)(zhi)系統(tong)。

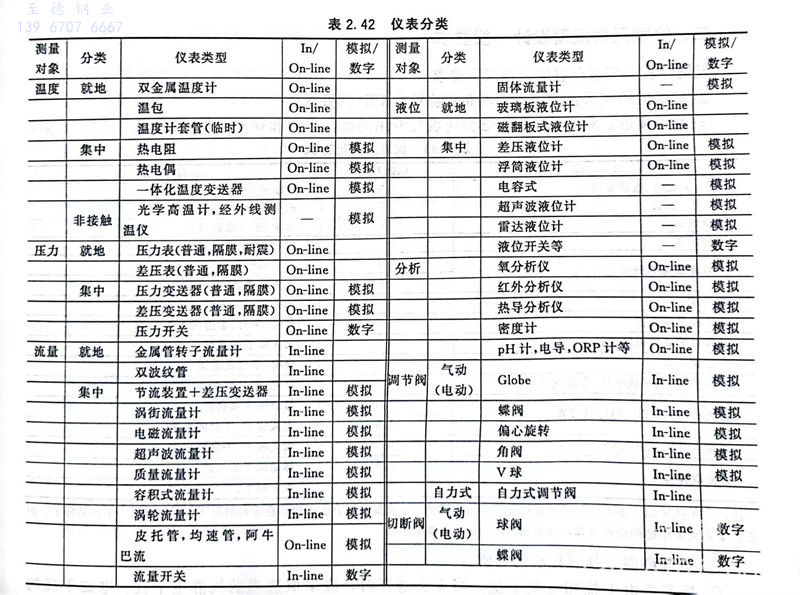

  按(an)測量的工藝參數(shu)分為(wei)：溫度、壓(ya)力(li)、流(liu)量、液(ye)位(wei)、分析儀(yi)(yi)(yi)表(biao)(biao)。按(an)操作需要分為(wei)：就地、遠傳(chuan)類儀(yi)(yi)(yi)表(biao)(biao)。按(an)控(kong)制要求分為(wei)：調(diao)節閥(fa)、切斷閥(fa)等。按(an)儀(yi)(yi)(yi)表(biao)(biao)使(shi)用能源分為(wei)：氣動(dong)、電(dian)動(dong)和液(ye)動(dong)儀(yi)(yi)(yi)表(biao)(biao)（較(jiao)少用）。按(an)儀(yi)(yi)(yi)表(biao)(biao)信號分為(wei)：模擬(ni)儀(yi)(yi)(yi)表(biao)(biao)、數(shu)字儀(yi)(yi)(yi)表(biao)(biao)。按(an)儀(yi)(yi)(yi)表(biao)(biao)安裝位(wei)置分為(wei)：In-line（在管道里）、On-line（在管道上(shang)）儀(yi)(yi)(yi)表(biao)(biao)。具體(ti)見表(biao)(biao)2.42。

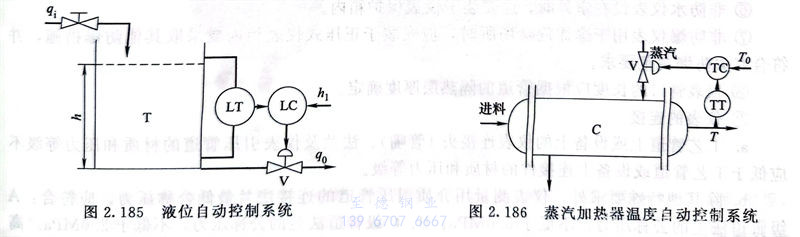

  如(ru)圖2.185所示，一(yi)(yi)(yi)個(ge)液位自動(dong)調(diao)節(jie)系統，液體儲罐（T）作為被控對象、一(yi)(yi)(yi)個(ge)液位變送器（LT），一(yi)(yi)(yi)個(ge)液位控制器（LC）和一(yi)(yi)(yi)個(ge)執行(xing)器（V）組成一(yi)(yi)(yi)個(ge)簡(jian)單(dan)的(de)控制系統，通過執行(xing)器的(de)開度變化(hua)調(diao)節(jie)輸出(chu)量(liang)qo的(de)量(liang)值大小，從而實現儲罐液面穩定，保持在一(yi)(yi)(yi)定范圍內(nei)。一(yi)(yi)(yi)般情況下，液位變送器（LT）和執行(xing)器（V）屬于配(pei)管設計范圍。

  如圖2.186所(suo)示，一(yi)個(ge)(ge)蒸(zheng)汽(qi)加熱(re)器作為被(bei)控(kong)(kong)對象（C）、一(yi)個(ge)(ge)溫(wen)度變送器（TT）、一(yi)個(ge)(ge)溫(wen)度控(kong)(kong)制器（TC）和一(yi)個(ge)(ge)蒸(zheng)汽(qi)流量控(kong)(kong)制閥作為執行器（V）組成一(yi)個(ge)(ge)蒸(zheng)汽(qi)加熱(re)器溫(wen)度自動控(kong)(kong)制系統。

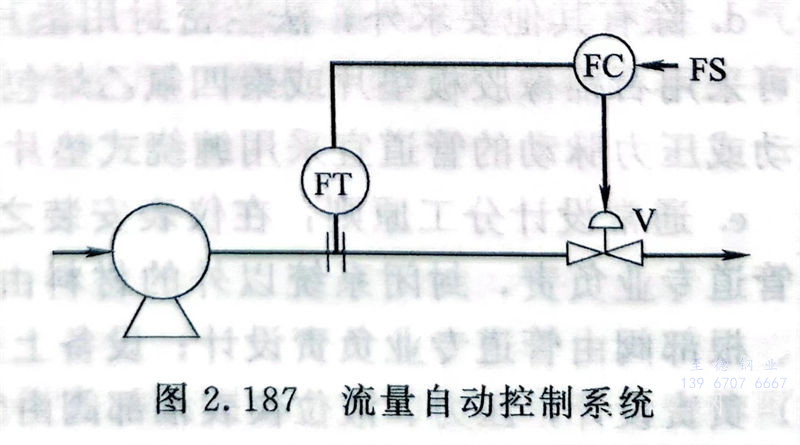

  如圖2.187所示(shi)，是一(yi)個(ge)(ge)流量自動控(kong)制(zhi)系(xi)(xi)，其中，管(guan)理系(xi)(xi)統作為(wei)被控(kong)對象、一(yi)個(ge)(ge)流量計(ji)（FT）、一(yi)個(ge)(ge)流量控(kong)制(zhi)器（FC）和一(yi)個(ge)(ge)流量控(kong)制(zhi)閥(fa)作為(wei)執行器。

工程應(ying)用：不(bu)明白儀表控制基(ji)本原理造(zao)成的配管設計錯誤

  儲罐(guan)（T）的(de)(de)直徑40m，某配(pei)管設(she)計人，因不(bu)清楚基本(ben)的(de)(de)儀表控制原理，把液位變(bian)送(song)器(qi)（LT）和(he)執(zhi)行(xing)器(qi)（V）分別布置在了儲罐(guan)的(de)(de)兩側(ce)，造(zao)成液位變(bian)送(song)器(qi)（LT）和(he)執(zhi)行(xing)器(qi)（V）距離(li)偏遠，無法連接的(de)(de)設(she)計錯誤。
