一、疏水閥前(qian)異(yi)徑管的配管設計

  ①. 同心為(wei)同一中(zhong)心軸的位置，偏心為(wei)小(xiao)(xiao)頭(tou)的中(zhong)心軸位置大頭(tou)為(wei)偏離小(xiao)(xiao)頭(tou)中(zhong)心軸。

  ②. 當大(da)(da)小頭布置在疏水閥前的立管上(shang)時，用(yong)同心的，防止阻力大(da)(da)。

  ③. 當大小(xiao)頭布置在疏水(shui)閥(fa)前的水(shui)平(ping)管上時，用底平(ping)偏心(xin)的，防止同心(xin)的造成積液。

二、泵入口前異(yi)徑(jing)管(guan)的配管(guan)設計

  ①. 對于水平吸入的離心泵，當進口管有變徑時，偏心異徑管與泵的進口間宜設置一段直管段。當管道從下向上進泵時，應采用頂平安裝；當管道從上向下進泵時，宜采用頂平安裝，并在低點設置放凈。但輸送含有固體介質或漿液時，水平管段上偏心異徑管應底平安裝。

  ②. GB50316《工業金(jin)屬(shu)管(guan)道設(she)計規(gui)范》、API RP686《機(ji)械裝置(zhi)和(he)裝置(zhi)設(she)計的推(tui)薦實施(shi)規(gui)程》規(gui)定：離心(xin)泵(beng)入(ru)口處水平(ping)的偏心(xin)異徑(jing)(jing)管(guan)一般采(cai)用頂平(ping)布置(zhi)，但在(zai)異徑(jing)(jing)管(guan)與向上彎(wan)的彎(wan)頭直接連接的情況下，可采(cai)用底平(ping)布置(zhi)。異徑(jing)(jing)管(guan)應靠近泵(beng)入(ru)口。

三、其他位置異徑管的配管設計

  ①. 管(guan)(guan)(guan)廊上水平(ping)管(guan)(guan)(guan)道變徑連接，如無(wu)特殊要求，一般應選用底(di)平(ping)偏心(xin)異徑管(guan)(guan)(guan)。

  ②. 垂直管上宜選(xuan)用(yong)同(tong)心異徑(jing)管。

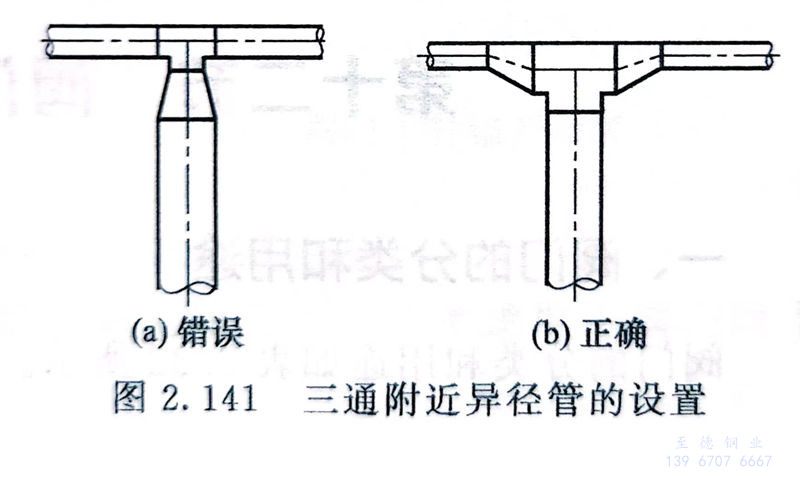

  ③. 在三通(tong)附近設(she)置異徑(jing)管時，對于匯流(liu)三通(tong)，異徑(jing)管應布(bu)置在匯流(liu)前的管道上；對于分流(liu)三通(tong)，異徑(jing)管應布(bu)置在分流(liu)后(hou)的管道上，見(jian)圖2.141。

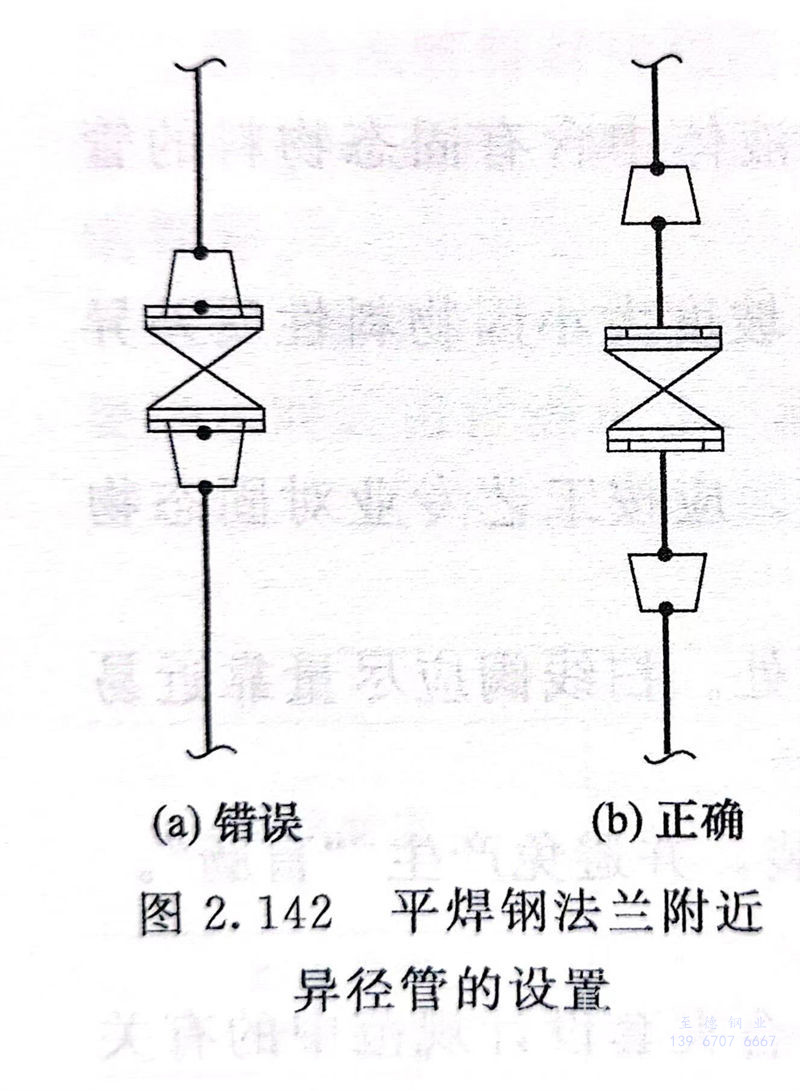

  ④. 平焊鋼法蘭不能直接與無縫大小頭焊接，必須有一直管段，見圖2.142。

四、調節閥兩側(ce)管(guan)道上(shang)的(de)異徑管(guan)的(de)配管(guan)設(she)計(ji)

  ①. 調節(jie)閥兩側(ce)管(guan)道上的異徑管(guan)應緊(jin)靠調節(jie)閥。

  ②. 調(diao)節閥兩側管(guan)道上的異徑管(guan)宜采(cai)用(yong)底平布置(zhi)。
