1. 耐(nai)熱鋼的冶煉

  冶煉耐熱鋼一般是使用電弧爐或感應爐熔煉。質量要求更高的往往采用真空精煉和爐外精煉工藝。

2. 耐熱鋼的(de)鑄造

  某些鑄(zhu)(zhu)(zhu)造(zao)高合金耐(nai)熱(re)鋼構件(jian)，難以(yi)進一步加工(gong)變形(xing)，但是生產(chan)鑄(zhu)(zhu)(zhu)件(jian)不僅比(bi)(bi)軋材經濟合算，而且鑄(zhu)(zhu)(zhu)件(jian)還有(you)較高的(de)持久強度。所以(yi)在(zai)耐(nai)熱(re)鋼中(zhong)，耐(nai)熱(re)鋼鑄(zhu)(zhu)(zhu)件(jian)占有(you)相當大的(de)比(bi)(bi)例(li)。鑄(zhu)(zhu)(zhu)造(zao)方法除采用砂(sha)型鑄(zhu)(zhu)(zhu)造(zao)外，還可用精(jing)密鑄(zhu)(zhu)(zhu)造(zao)工(gong)藝以(yi)獲得表面光滑、尺寸(cun)精(jing)確的(de)產(chan)品。對合成氨和乙烯裂解用的(de)高溫爐(lu)管往往采用離心(xin)鑄(zhu)(zhu)(zhu)造(zao)的(de)方法。

3. 耐熱(re)鋼熱(re)處理

  馬氏(shi)體耐熱鋼(gang)的熱處理(li)使(shi)用調(diao)質處理(li)，以穩定組織，得到良好的綜合力(li)學性能(neng)和高溫強度。

  鐵素體鋼不能(neng)通過熱處(chu)理強化。為消除因冷(leng)塑性變形加(jia)工和焊接所導致的內(nei)應力，可(ke)在650～830℃進行(xing)退(tui)火處(chu)理，退(tui)火后(hou)快速冷(leng)卻，以便迅速地經過475℃脆性溫度范圍(wei)。

  奧氏體抗氧化(hua)不銹鋼大多采(cai)用高溫(wen)(wen)固溶(rong)熱處理(li)，以獲得良好的冷變形性。奧氏體熱強鋼則先用高溫(wen)(wen)固溶(rong)處理(li)，然后再在(zai)高于使(shi)用溫(wen)(wen)度60～100℃條(tiao)件(jian)下進行時效處理(li)，使(shi)組(zu)織穩定化(hua)，同時析出(chu)第二相，以強化(hua)基體。

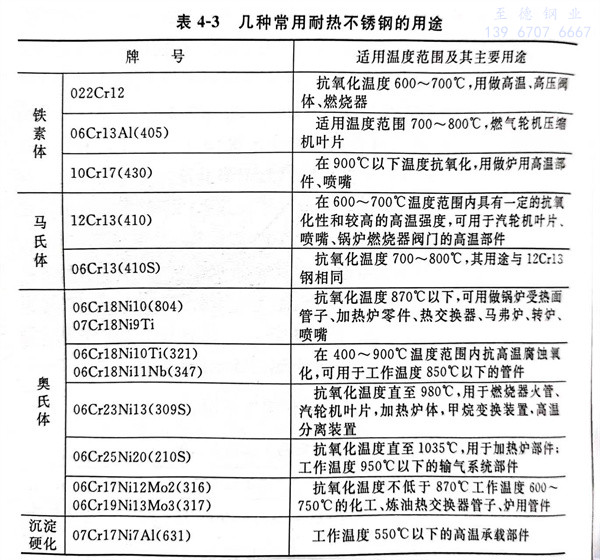

  耐熱(re)鑄鋼(gang)(gang)大多是在鑄造態下(xia)使用，也有(you)的(de)可根據耐熱(re)鋼(gang)(gang)的(de)種(zhong)類采(cai)用相應的(de)熱(re)處(chu)理工藝進(jin)行熱(re)處(chu)理。耐熱(re)不銹鋼(gang)(gang)的(de)用途見(jian)表(biao)4-3。
