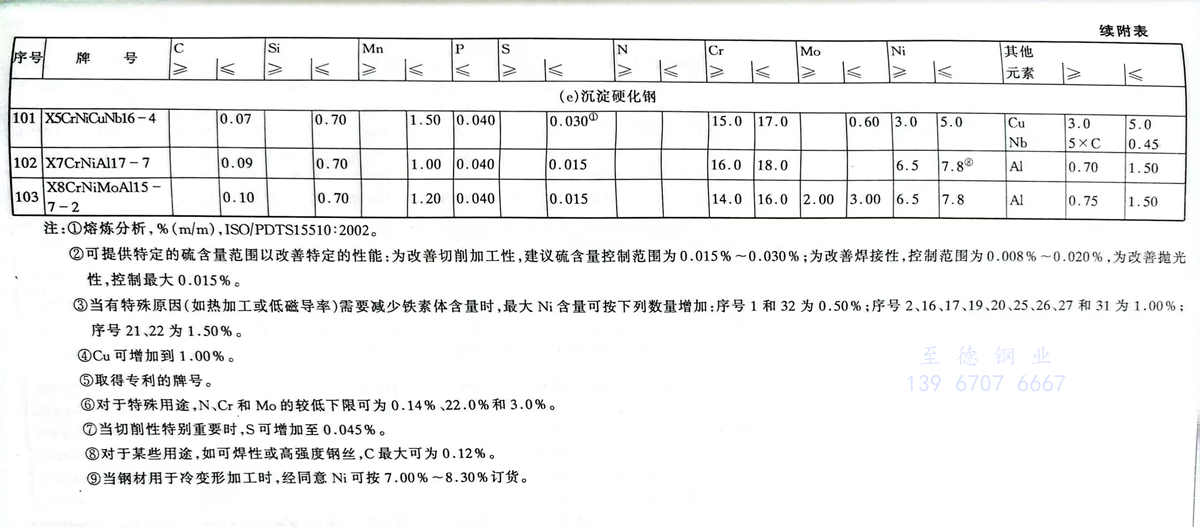

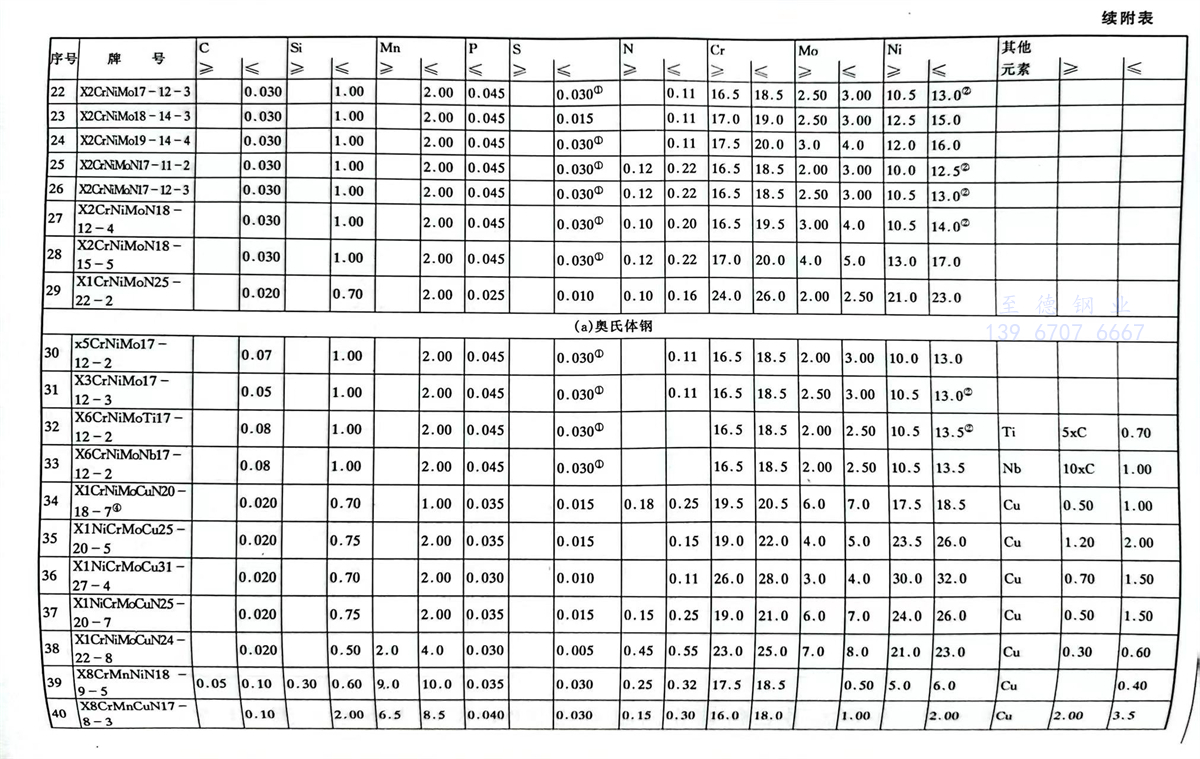

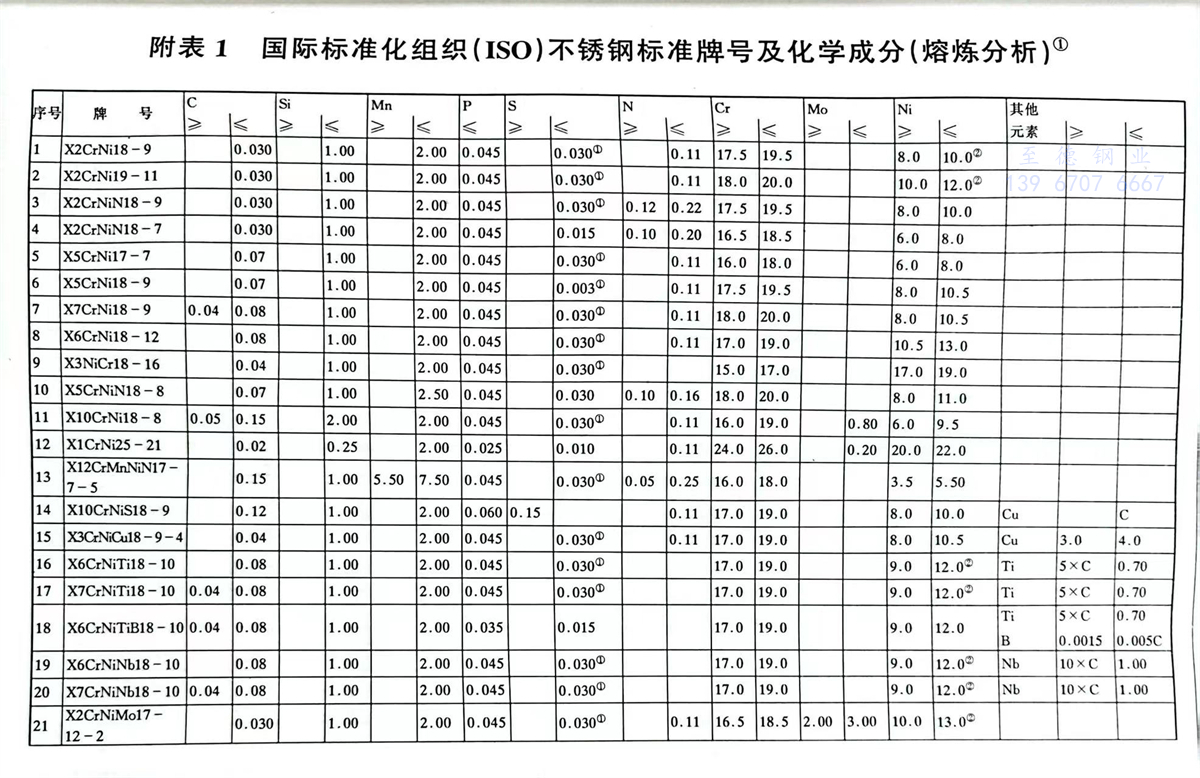

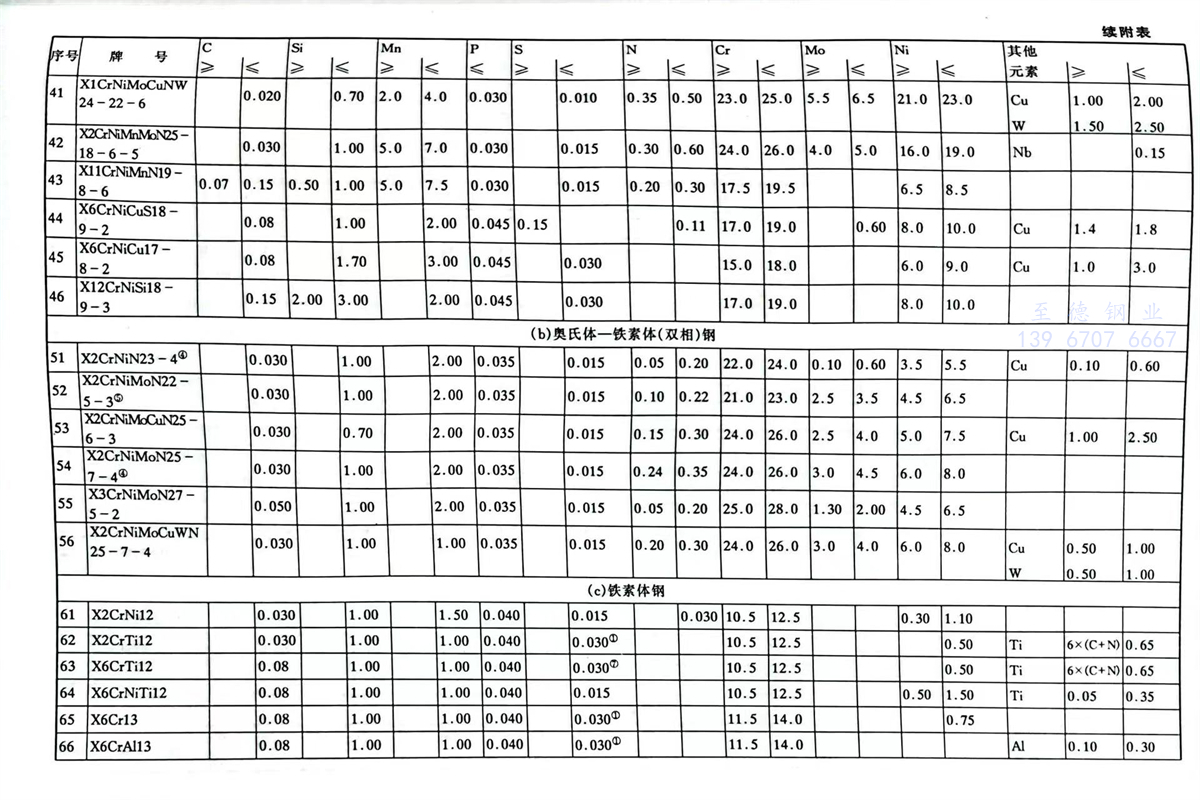

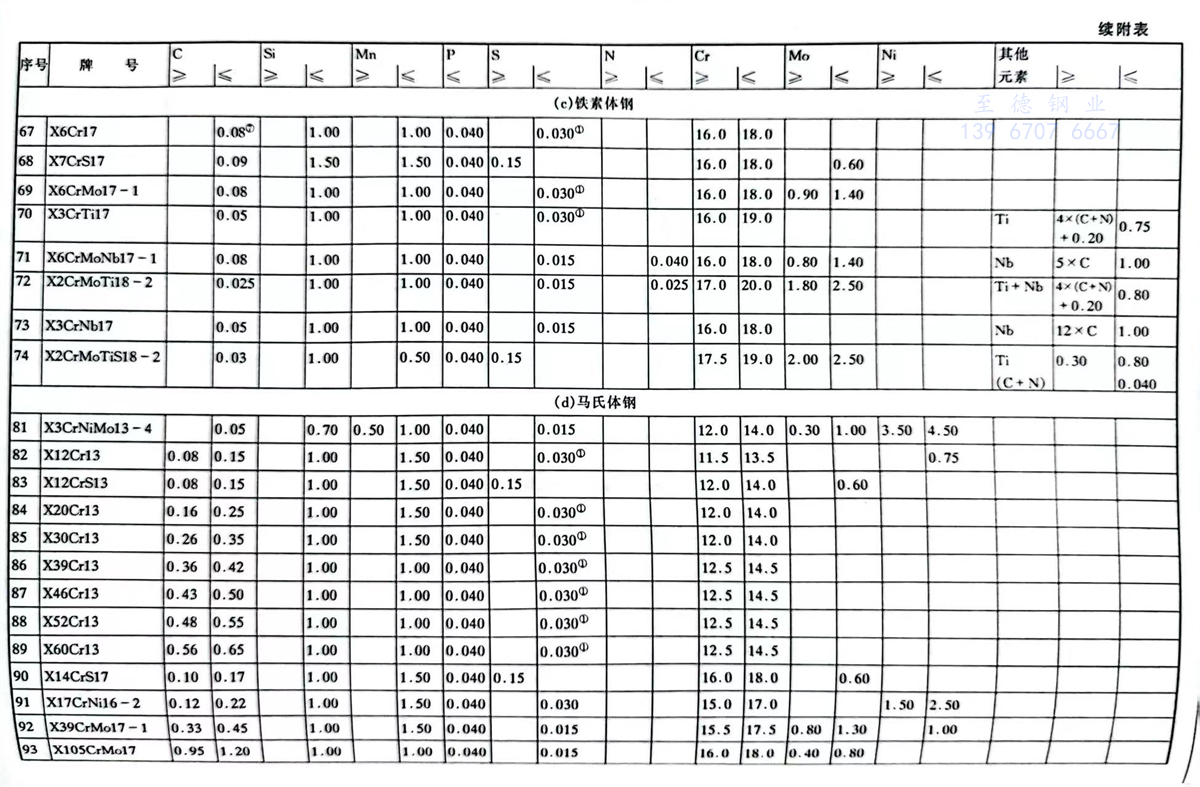

國際標準化組織（ISO）不銹(xiu)鋼(gang)標準(zhun)牌號及化學成分（熔煉分析）

注：①. 熔煉(lian)分析(xi)，％（m/m），ISO/PDTS15510：2002。

      ②. 可提供(gong)特(te)定的(de)硫(liu)含量范圍以改(gai)善(shan)特(te)定的(de)性能：為(wei)改(gai)善(shan)切削加(jia)工性，建議硫(liu)含量控制范圍為(wei)0.015％～0.030％；為(wei)改(gai)善(shan)焊接性，控制范圍為(wei)0.008％～0.020％，為(wei)改(gai)善(shan)拋(pao)光性，控制最大0.015％。

      ③. 當有特殊(shu)原因（如熱加(jia)工或低磁導(dao)率）需要減少鐵素體含量(liang)(liang)時，最大Ni含量(liang)(liang)可按下列數(shu)量(liang)(liang)增加(jia)：序(xu)號(hao)(hao)1和32為0.50％；序(xu)號(hao)(hao)2、16、17、19、20、25、26、27和31為1.00％；序(xu)號(hao)(hao)21、22為1.50％。

      ④. Cu可增加到1.00％。

      ⑤. 取得專(zhuan)利的牌號。

      ⑥. 對于(yu)特殊用途(tu)，N、Cr和Mo的(de)較低(di)下限可為0.14％、22.0％和3.0％。

      ⑦. 當(dang)切削(xue)性特別重要時，S可增加至0.045％。

      ⑧. 對(dui)于某些用途，如可焊性或高強度(du)鋼絲，C最(zui)大(da)可為0.12％。

      ⑨. 當鋼材(cai)用(yong)于冷(leng)變形(xing)加工時，經同意Ni可按7.00％～8.30％訂(ding)貨(huo)。
