S31658 0Cr17Ni12Mo2N 不(bu)銹鋼主要特性和用(yong)途(tu)

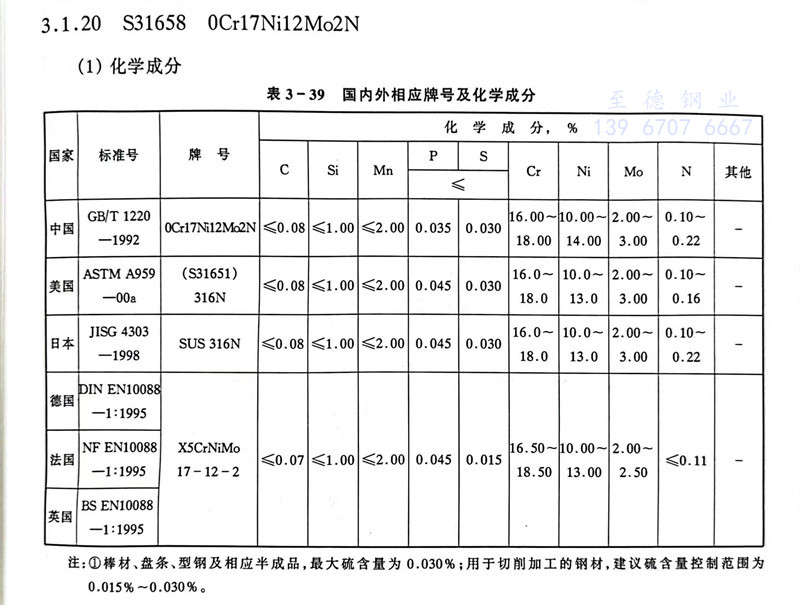

  在0Cr17Ni12Mo2鋼(gang)中加(jia)入0.10％～0.22％的氮煉制(zhi)而成。由于氮在鋼(gang)中的固溶強化并穩定奧氏體(ti)組(zu)織(zhi)的作用，使(shi)其在不降(jiang)低塑性的情(qing)況下，強度(du)得到提高，從而可以減小制(zhi)件的厚度(du)。

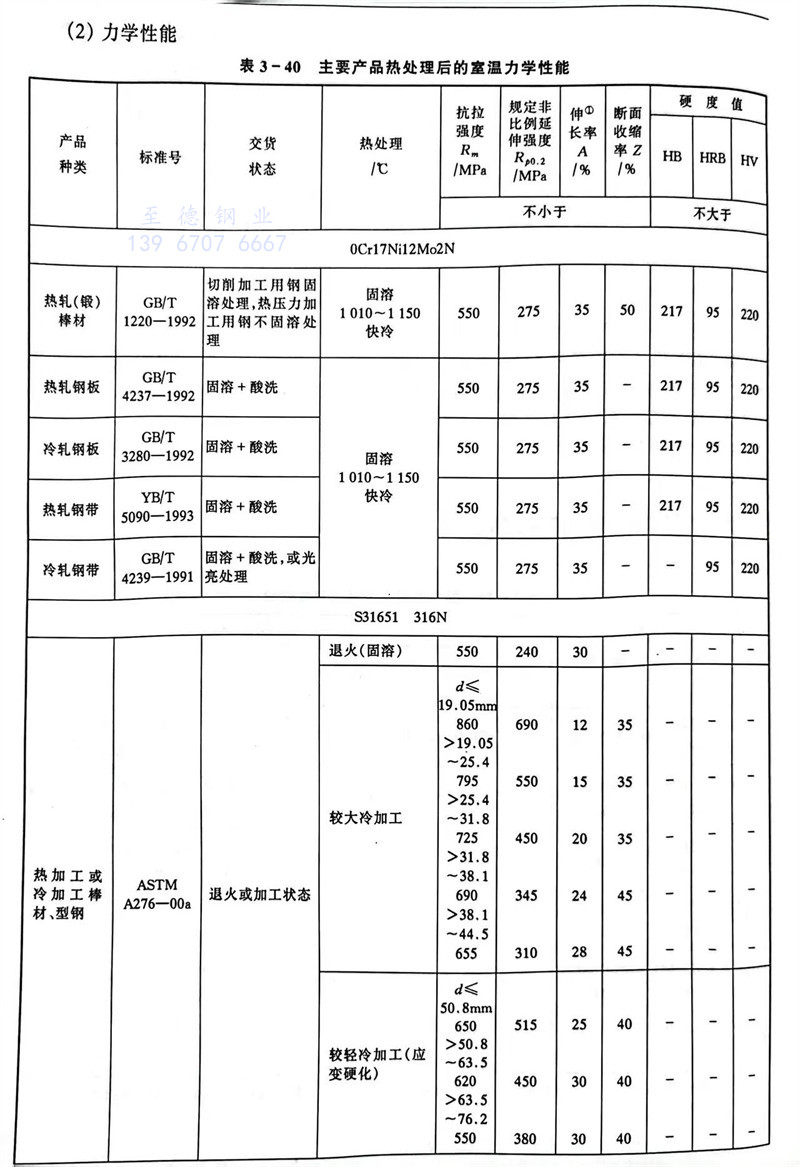

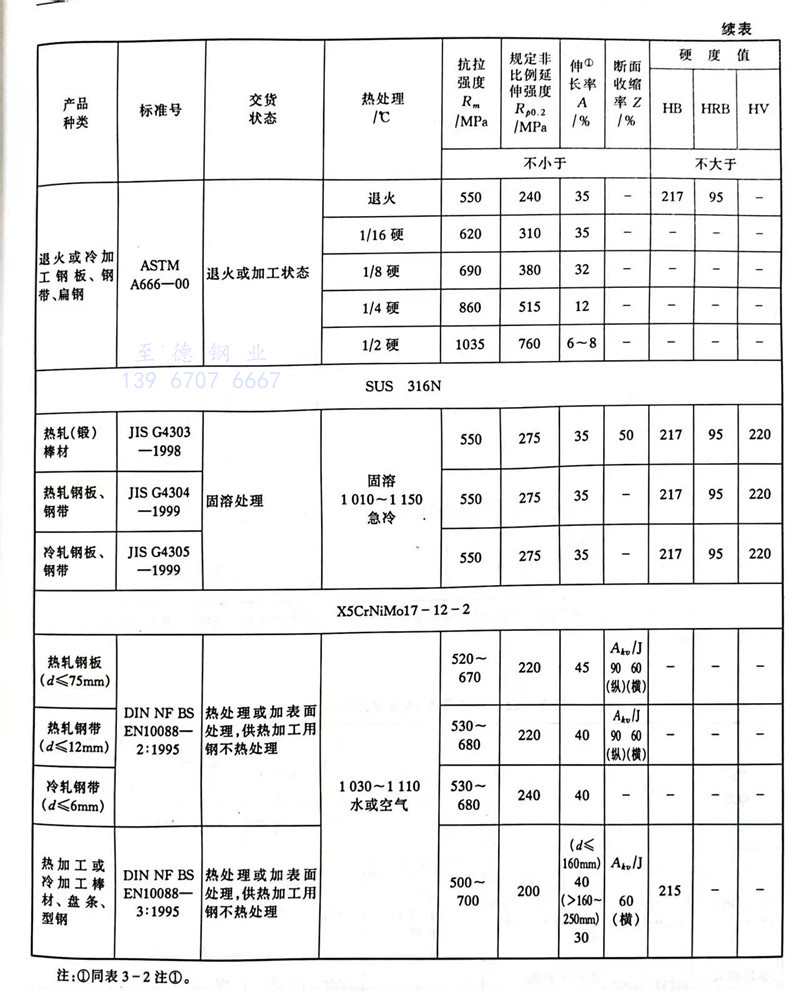

  用于(yu)制造既要(yao)求耐腐蝕性不低(di)于(yu)0Cr17Ni12Mo2，又要(yao)求具(ju)有較高強度的(de)零部件。
