1. 穿越或跨越國家鐵路(lu)、公路(lu)、河流的(de)給水排水管道，應征得有關部門的(de)同意。
2. 裝置（單元）給(gei)水排水管(guan)(guan)道的(de)進(jin)、出(chu)口方位，應(ying)結合全廠(chang)性給(gei)水排水管(guan)(guan)道的(de)布(bu)置確定(ding)，并應(ying)減少進(jin)、出(chu)口管(guan)(guan)道的(de)數量。
3. 給水排(pai)水管道不得穿過(guo)設(she)備基(ji)礎、柱基(ji)礎和建筑物的伸縮縫、沉降縫。如必(bi)須(xu)穿過(guo)時，應采取(qu)相應的措施(shi)。
4. 生(sheng)(sheng)活(huo)給(gei)水(shui)(shui)管(guan)道應采取衛生(sheng)(sheng)防護(hu)措施，嚴禁與(yu)非生(sheng)(sheng)活(huo)給(gei)水(shui)(shui)管(guan)道直接連接。當生(sheng)(sheng)活(huo)給(gei)水(shui)(shui)管(guan)道穿過地下有(you)污染的地段(duan)時，應采取防止生(sheng)(sheng)活(huo)給(gei)水(shui)(shui)受污染的措施。
5. 生活給(gei)水管(guan)道的放(fang)水管(guan)、水池(chi)溢流(liu)管(guan)應有防止受污(wu)染的隔斷措施(shi)。
6. 嚴禁在(zai)高壓(ya)消防水(shui)管(guan)道(dao)上接出(chu)非消防用水(shui)管(guan)道(dao)。
7. 對含可燃液體污水(shui)管道的(de)設(she)置應符合GB50160《石油化工(gong)企(qi)業設(she)計防火規(gui)(gui)范》的(de)有關(guan)規(gui)(gui)定。
8. 埋地管道(dao)上(shang)的閥門(men)可地下或半地下設(she)置。當地下設(she)置時，閥門(men)可設(she)在閥門(men)井或套筒內，計量(liang)儀表應設(she)置在儀表井內。
9. 工廠重力流(liu)排水(shui)管道的出水(shui)口受水(shui)體洪水(shui)或潮水(shui)位頂(ding)托時(shi)，應設置(zhi)防潮門、提升泵。
10. 給水(shui)排水(shui)干管(guan)的平面(mian)布置(zhi)和埋深，應根據地形、工廠總平面(mian)布置(zhi)、給排水(shui)負荷(he)、道(dao)路(lu)型式、冰(bing)凍深度(du)、工程(cheng)地質、管(guan)道(dao)材質、施工條件等(deng)綜(zong)合考(kao)慮確定。
11. 廠區內(nei)主干管，宜靠近水負荷大的裝置(zhi)（單(dan)元(yuan)）敷設。
12. 主要裝置（單元）的(de)循(xun)環冷卻給(gei)水(shui)管道采用灰口鑄(zhu)鐵管時(shi)，應(ying)環狀布置。
13. 埋(mai)地給水(shui)(shui)排水(shui)(shui)管(guan)(guan)(guan)道(dao)(dao)(dao)平行(xing)敷(fu)設時的最(zui)小(xiao)(xiao)(xiao)凈(jing)距，應符合下列(lie)規定：管(guan)(guan)(guan)徑(jing)小(xiao)(xiao)(xiao)于(yu)等于(yu)200mm時，管(guan)(guan)(guan)道(dao)(dao)(dao)間凈(jing)距不(bu)(bu)宜小(xiao)(xiao)(xiao)于(yu)300mm；管(guan)(guan)(guan)徑(jing)為250～600mm時，管(guan)(guan)(guan)道(dao)(dao)(dao)間凈(jing)距不(bu)(bu)宜小(xiao)(xiao)(xiao)于(yu)400mm；管(guan)(guan)(guan)徑(jing)大于(yu)600mm時，管(guan)(guan)(guan)道(dao)(dao)(dao)間凈(jing)距不(bu)(bu)宜小(xiao)(xiao)(xiao)于(yu)500mm。管(guan)(guan)(guan)道(dao)(dao)(dao)外(wai)壁與相鄰(lin)管(guan)(guan)(guan)道(dao)(dao)(dao)上(shang)的給水(shui)(shui)排水(shui)(shui)井(jing)外(wai)壁的凈(jing)距不(bu)(bu)宜小(xiao)(xiao)(xiao)于(yu)150mm。相鄰(lin)管(guan)(guan)(guan)道(dao)(dao)(dao)底標(biao)高(gao)不(bu)(bu)同時，較(jiao)深(shen)管(guan)(guan)(guan)道(dao)(dao)(dao)宜敷(fu)設在(zai)較(jiao)淺管(guan)(guan)(guan)道(dao)(dao)(dao)外(wai)緣或管(guan)(guan)(guan)道(dao)(dao)(dao)基(ji)礎(chu)底面(mian)外(wai)緣的地基(ji)土的安(an)息角以(yi)外(wai)。
14. 室(shi)(shi)(shi)內給水排水管道不(bu)應從配(pei)電室(shi)(shi)(shi)、控制室(shi)(shi)(shi)、天秤室(shi)(shi)(shi)、色(se)譜(pu)室(shi)(shi)(shi)等室(shi)(shi)(shi)內通過(guo)。嚴禁布置(zhi)在(zai)遇(yu)水會(hui)損壞原(yuan)料(liao)、產品和設(she)備的上(shang)面和遇(yu)水會(hui)引起燃燒、爆炸的場所。
15. 給(gei)水排水管道穿過承重(zhong)墻、建筑物基礎時，應(ying)(ying)預(yu)留孔洞或設置套管，管頂上部凈空不應(ying)(ying)小(xiao)于建筑物的沉降量(liang)，且(qie)不應(ying)(ying)小(xiao)于0.1m。
16. 給水排水管道不宜在車(che)行道下縱向敷(fu)設(she)(she)，如需敷(fu)設(she)(she)時應采取加固措施(shi)，但生產(chan)污水管道不應敷(fu)設(she)(she)于車(che)行道下。
17. 埋(mai)地管(guan)(guan)(guan)(guan)(guan)道(dao)(dao)交叉時(shi)，應符合(he)下列(lie)規定(ding)：管(guan)(guan)(guan)(guan)(guan)道(dao)(dao)間凈(jing)距不宜(yi)小于0.1m。小管(guan)(guan)(guan)(guan)(guan)徑管(guan)(guan)(guan)(guan)(guan)道(dao)(dao)宜(yi)避讓(rang)大管(guan)(guan)(guan)(guan)(guan)徑管(guan)(guan)(guan)(guan)(guan)道(dao)(dao)，壓力(li)流管(guan)(guan)(guan)(guan)(guan)道(dao)(dao)宜(yi)避讓(rang)重力(li)流管(guan)(guan)(guan)(guan)(guan)道(dao)(dao)。采(cai)(cai)(cai)用鑄鐵管(guan)(guan)(guan)(guan)(guan)的生活(huo)給(gei)水管(guan)(guan)(guan)(guan)(guan)道(dao)(dao)應敷設于污水管(guan)(guan)(guan)(guan)(guan)道(dao)(dao)的上面，在交叉處3m范圍(wei)內不得有(you)管(guan)(guan)(guan)(guan)(guan)接頭。當不能滿足要求(qiu)時(shi)，生活(huo)給(gei)水管(guan)(guan)(guan)(guan)(guan)道(dao)(dao)應采(cai)(cai)(cai)用鋼管(guan)(guan)(guan)(guan)(guan)。重力(li)流管(guan)(guan)(guan)(guan)(guan)道(dao)(dao)可(ke)采(cai)(cai)(cai)用倒虹(hong)吸管(guan)(guan)(guan)(guan)(guan)避讓(rang)其他管(guan)(guan)(guan)(guan)(guan)道(dao)(dao)。
18. 埋地管(guan)道(dao)與建、構筑物外墻之間的(de)水平(ping)凈距不(bu)宜小于(yu)3m，當不(bu)能(neng)滿足時，管(guan)道(dao)應設在建筑物基礎外緣安息角以外。

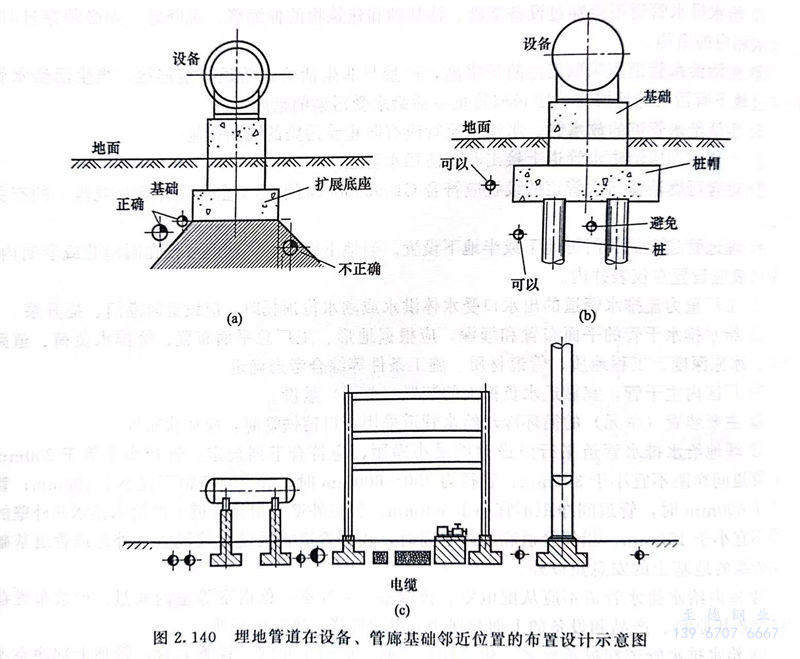

筆(bi)者負責某裝置的工(gong)程設(she)(she)(she)計，由于布置空間(jian)較(jiao)少，埋地(di)管(guan)(guan)道只能在設(she)(she)(she)備基礎(chu)(chu)(chu)附(fu)近找空間(jian)布置。如圖2.140（a）、（b）所示，地(di)下(xia)管(guan)(guan)道布置在設(she)(she)(she)備基礎(chu)(chu)(chu)旁邊，一般(ban)不(bu)布置在基礎(chu)(chu)(chu)下(xia)方或者承(cheng)臺(tai)（樁帽(mao)）的正下(xia)方。圖2.140（c）所示為地(di)下(xia)管(guan)(guan)道在設(she)(she)(she)備基礎(chu)(chu)(chu)及管(guan)(guan)廊(lang)基礎(chu)(chu)(chu)縫隙之間(jian)的布置設(she)(she)(she)計示意圖。
19. 管(guan)道(dao)穿越廠區(qu)鐵路(lu)和主(zhu)要道(dao)路(lu)（不設套管(guan)）時，應符合下列(lie)規定：壓(ya)力(li)流管(guan)道(dao)宜采用鋼管(guan)，重力(li)流管(guan)道(dao)宜采用給水鑄(zhu)鐵管(guan)或預(yu)應力(li)鋼筋混凝(ning)土(tu)管(guan)，給水排水管(guan)道(dao)宜同溝敷設。
20. 設計壓力流輸(shu)水(shui)管道時，應進行水(shui)錘(chui)計算，必要時應采取消除(chu)水(shui)錘(chui)的(de)措施(shi)。
21. 重力(li)流(liu)管(guan)道在檢查井(jing)處變換管(guan)徑(jing)時，宜(yi)管(guan)頂平接(jie)。
22. 給(gei)水(shui)管(guan)道的(de)(de)下列(lie)部位應設置閥門：由(you)于(yu)管(guan)接至裝(zhuang)置（單元(yuan)）的(de)(de)管(guan)道；室內給(gei)水(shui)的(de)(de)進戶管(guan)；兩根(gen)及兩根(gen)以(yi)上輸水(shui)管(guan)道的(de)(de)分(fen)段和連通處；廠區環狀(zhuang)管(guan)網的(de)(de)分(fen)段和分(fen)區處；穿越或(huo)跨越鐵路(lu)和河流的(de)(de)管(guan)道上游側。
23. 壓力流管道的隆起點和平直(zhi)(zhi)段的必要位置上，應(ying)設(she)排（進）氣閥、低處應(ying)設(she)泄水閥。其數量和直(zhi)(zhi)徑應(ying)通過計算確定(ding)。
24. 管(guan)徑大于(yu)等于(yu)800mm給水(shui)管(guan)道上的閥門(men)直(zhi)徑可比(bi)管(guan)徑小一級。
25. 埋地(di)管(guan)道的(de)(de)基(ji)(ji)礎處理，應(ying)根據土(tu)(tu)(tu)壤性質(zhi)、管(guan)道材質(zhi)、外部載(zai)荷及地(di)下水水位等(deng)因素確定，并應(ying)符(fu)合下列規定：壓力(li)(li)流(liu)管(guan)道，當(dang)地(di)基(ji)(ji)為原土(tu)(tu)(tu)時(shi)(shi)，可直接敷設。當(dang)為基(ji)(ji)巖時(shi)(shi)，應(ying)做(zuo)15～20cm厚(hou)的(de)(de)砂墊層(ceng)；當(dang)為回填土(tu)(tu)(tu)、淤泥、流(liu)沙軟弱土(tu)(tu)(tu)質(zhi)或其他(ta)承載(zai)能力(li)(li)達不到設計(ji)要求(qiu)的(de)(de)地(di)基(ji)(ji)時(shi)(shi)，必須進行地(di)基(ji)(ji)和基(ji)(ji)礎處理；重力(li)(li)流(liu)排(pai)水管(guan)道采(cai)用混(hun)(hun)凝(ning)土(tu)(tu)(tu)管(guan)、鋼筋混(hun)(hun)凝(ning)土(tu)(tu)(tu)管(guan)時(shi)(shi)，宜做(zuo)帶形混(hun)(hun)凝(ning)土(tu)(tu)(tu)基(ji)(ji)礎。
26. 壓力(li)(li)流承(cheng)插(cha)式管道(dao)在垂直或水平方(fang)向轉(zhuan)彎處支（擋(dang)）墩的(de)設置，應根據管徑、轉(zhuan)彎角度、試壓標(biao)準(zhun)、接口摩擦(ca)力(li)(li)和土壤承(cheng)載力(li)(li)等因素，通過計算確定。
27給水(shui)排(pai)水(shui)管道(dao)的埋(mai)設深度，應根據土壤冰凍深度、外部載荷、管徑、管材、管內介質溫度及(ji)管道(dao)交叉(cha)等因素確定，并應符合下列規定。
a. 不考慮季節性凍土地區(qu)，管頂(ding)覆土厚度不宜小于0.7m。當(dang)穿越廠區(qu)鐵路時，管頂(ding)距鐵路軌底(di)不應小于1.2m，在保證管道受外部(bu)載荷不被破壞的條件下，埋設深度可酌情減小。
b. 考慮季(ji)節性凍(dong)土(tu)(tu)地區管(guan)(guan)(guan)(guan)(guan)道(dao)(dao)(dao)埋深規(gui)定：循環(huan)水(shui)(shui)管(guan)(guan)(guan)(guan)(guan)道(dao)(dao)(dao)可(ke)不(bu)(bu)受凍(dong)土(tu)(tu)深度限制，但對(dui)管(guan)(guan)(guan)(guan)(guan)徑(jing)較小(xiao)和間斷用水(shui)(shui)可(ke)能凍(dong)結(jie)的(de)(de)管(guan)(guan)(guan)(guan)(guan)道(dao)(dao)(dao)應(ying)敷(fu)設在(zai)土(tu)(tu)壤冰(bing)凍(dong)線(xian)(xian)以下；管(guan)(guan)(guan)(guan)(guan)徑(jing)小(xiao)于500mm的(de)(de)其(qi)他給(gei)水(shui)(shui)管(guan)(guan)(guan)(guan)(guan)道(dao)(dao)(dao)，管(guan)(guan)(guan)(guan)(guan)頂(ding)不(bu)(bu)宜高于土(tu)(tu)壤冰(bing)凍(dong)線(xian)(xian)；管(guan)(guan)(guan)(guan)(guan)徑(jing)大于等于500mm的(de)(de)其(qi)他給(gei)水(shui)(shui)管(guan)(guan)(guan)(guan)(guan)道(dao)(dao)(dao)，其(qi)管(guan)(guan)(guan)(guan)(guan)底可(ke)敷(fu)設在(zai)土(tu)(tu)壤冰(bing)凍(dong)線(xian)(xian)以下0.5倍的(de)(de)管(guan)(guan)(guan)(guan)(guan)徑(jing)；重力流管(guan)(guan)(guan)(guan)(guan)道(dao)(dao)(dao)（如生活污水(shui)(shui)管(guan)(guan)(guan)(guan)(guan)道(dao)(dao)(dao)、生產污水(shui)(shui)管(guan)(guan)(guan)(guan)(guan)道(dao)(dao)(dao)）的(de)(de)干管(guan)(guan)(guan)(guan)(guan)、支干管(guan)(guan)(guan)(guan)(guan)管(guan)(guan)(guan)(guan)(guan)底可(ke)在(zai)土(tu)(tu)壤冰(bing)凍(dong)線(xian)(xian)以上0.15m；雨水(shui)(shui)管(guan)(guan)(guan)(guan)(guan)道(dao)(dao)(dao)敷(fu)設于土(tu)(tu)壤冰(bing)凍(dong)線(xian)(xian)以上時，應(ying)有(you)防止土(tu)(tu)壤凍(dong)脹破壞管(guan)(guan)(guan)(guan)(guan)道(dao)(dao)(dao)及接口的(de)(de)措(cuo)施。
28. 廠(chang)區地下消(xiao)防給水干管(guan)(guan)一(yi)般設計為環網或(huo)與(yu)城鎮(zhen)給水管(guan)(guan)道(dao)(dao)連成(cheng)環網，廠(chang)區支管(guan)(guan)和接戶管(guan)(guan)可布置成(cheng)枝(zhi)狀。給水管(guan)(guan)道(dao)(dao)宜(yi)與(yu)道(dao)(dao)路中心線或(huo)主要建筑呈平行敷(fu)設，并盡量減少與(yu)其(qi)他管(guan)(guan)道(dao)(dao)的交(jiao)叉。

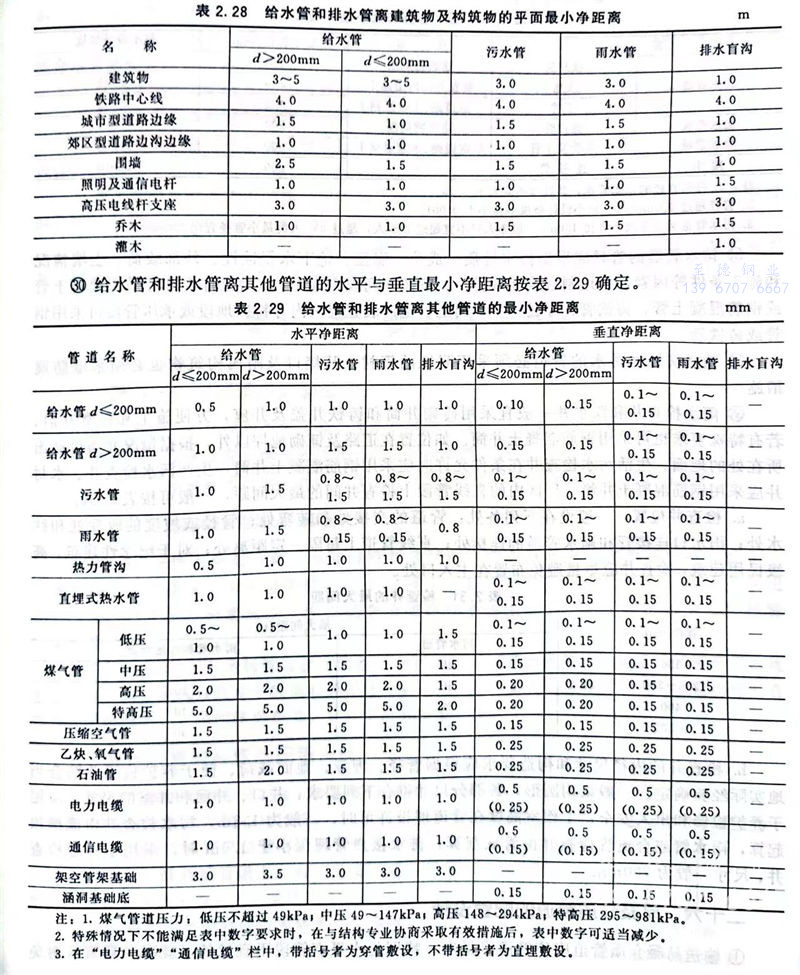

29. 管(guan)道的(de)(de)平面凈間(jian)距(ju)應符合下列要(yao)求(qiu)：滿足管(guan)道敷(fu)設、砌筑(zhu)(zhu)閥門井、檢查井及(ji)(ji)膨脹伸縮節等所需的(de)(de)距(ju)離；投入使用(yong)后(hou)維護管(guan)理及(ji)(ji)更換(huan)管(guan)道時不(bu)損壞相鄰(lin)的(de)(de)地下管(guan)道、建筑(zhu)(zhu)物及(ji)(ji)構筑(zhu)(zhu)物的(de)(de)基(ji)(ji)礎(chu)；管(guan)道損壞時，管(guan)內液(ye)體不(bu)污染生活(huo)飲(yin)用(yong)水管(guan)，不(bu)沖(chong)刷浸蝕建筑(zhu)(zhu)物及(ji)(ji)構筑(zhu)(zhu)物基(ji)(ji)礎(chu)，不(bu)造(zao)成(cheng)其他(ta)不(bu)良后(hou)果；給水管(guan)及(ji)(ji)排水管(guan)離建筑(zhu)(zhu)物、構筑(zhu)(zhu)物的(de)(de)平面最小(xiao)凈距(ju)離按表2.28確定。
30. 給水管(guan)和排(pai)水管(guan)離其(qi)他管(guan)道的水平與(yu)垂直最小凈距離按(an)表2.29確定。
31. 給水管管材(cai)應根據水壓、水質、外部載(zai)荷、土壤性(xing)質、施工(gong)維護和材(cai)料(liao)供應等條件確定。一般(ban)可選用：鍍(du)鋅鋼(gang)管，鑄鐵管，鋼(gang)管，自應力(li)鋼(gang)筋(jin)混凝土管，硬聚(ju)氯乙烯給水管，不銹鋼(gang)管等。
32. 閥門(men)應(ying)設在閥門(men)井(jing)內。在寒(han)冷地區(qu)的(de)(de)閥門(men)井(jing)應(ying)采取保溫防(fang)凍措施。廠區(qu)綠地和道(dao)路需要灑(sa)水(shui)(shui)時，可(ke)設灑(sa)水(shui)(shui)栓(shuan)，灑(sa)水(shui)(shui)栓(shuan)的(de)(de)間(jian)距不宜大于80m。如用旋轉噴(pen)頭(tou)，按產品(pin)要求確定(ding)。

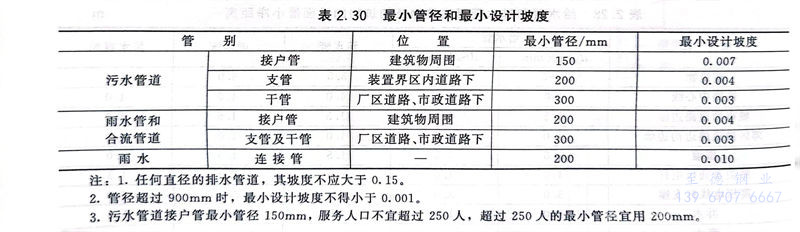

33. 廠區(qu)內排水管道的最小管徑和最小設計坡度(du)宜按表2.30采用(yong)。
注：①. 任(ren)何直徑的排水管道，其坡度不應大于(yu)0.15。
②. 管徑超過900mm時，最小設計坡度不得(de)小于0.001。
③. 污水管(guan)道接戶管(guan)最小(xiao)管(guan)徑150mm，服務人(ren)口不宜(yi)超過250人(ren)，超過250人(ren)的最小(xiao)管(guan)徑宜(yi)用200mm。
34. 排(pai)水(shui)管(guan)道的管(guan)材(cai)應根據排(pai)水(shui)性(xing)質(zhi)、成分、溫(wen)度、地下水(shui)侵蝕性(xing)、外部載(zai)荷(he)、土壤情況和施工條件(jian)等因(yin)素，因(yin)地制宜就(jiu)地取材(cai)。一般(ban)按下列(lie)規定選用：重力流(liu)排(pai)水(shui)管(guan)可采用混(hun)凝土管(guan)或鋼筋混(hun)凝土管(guan)、鑄(zhu)鐵(tie)管(guan)；穿(chuan)越管(guan)溝、河道、生產裝置(zhi)界區內等特(te)殊地段(duan)或承(cheng)壓(ya)管(guan)段(duan)可采用鋼管(guan)或鑄(zhu)鐵(tie)管(guan)。
35. 輸送腐(fu)蝕性污(wu)水的管道(dao)必須采(cai)用耐(nai)蝕的管材(cai)，其接(jie)口及附屬構筑物也必須采(cai)取(qu)防腐(fu)措施。

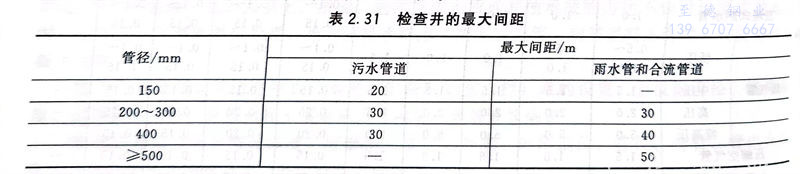

36. 雨水(shui)檢查(cha)井(jing)和跌(die)水(shui)井(jing)一般(ban)(ban)宜(yi)采用(yong)磚砌井(jing)筒(tong)和鑄(zhu)鐵井(jing)蓋及井(jing)座，方(fang)便(bian)施(shi)工和經常開啟(qi)，若有特殊要(yao)求也可(ke)(ke)采用(yong)鋼(gang)(gang)筋混凝(ning)土井(jing)筒(tong)。如位置在(zai)道路及鋪砌地(di)坪以(yi)外，根據情況(kuang)井(jing)蓋可(ke)(ke)高出所在(zai)處(chu)的地(di)面。生活污水(shui)檢查(cha)井(jing)在(zai)條件允許時應(ying)采用(yong)鋼(gang)(gang)筋混凝(ning)土井(jing)筒(tong)，生產污水(shui)檢查(cha)井(jing)、水(shui)封井(jing)應(ying)采用(yong)鋼(gang)(gang)筋混凝(ning)土井(jing)筒(tong)。廠區(qu)內(nei)的直線(xian)管(guan)段上檢查(cha)井(jing)間的最大間距(ju)，一般(ban)(ban)可(ke)(ke)按表2.31。
a. 檢查井(jing)位置，一般設(she)在(zai)下列各處(chu)(chu)：管(guan)道的(de)交接處(chu)(chu)和(he)轉彎處(chu)(chu)；管(guan)徑或坡度的(de)改(gai)變處(chu)(chu)和(he)跌水處(chu)(chu)；雨水口連(lian)接管(guan)和(he)雨水管(guan)道的(de)連(lian)接處(chu)(chu)；直(zhi)線管(guan)道上每隔一定距離處(chu)(chu)；對(dui)于紀念性建(jian)筑，高(gao)級民(min)用建(jian)筑，檢查井(jing)應盡量避免布置在(zai)主人口處(chu)(chu)。
b. 檢(jian)(jian)查井(jing)(jing)的內徑(jing)尺(chi)寸和構造(zao)要求應(ying)(ying)根據管(guan)徑(jing)、埋(mai)(mai)深、地(di)面載荷、便于養(yang)護(hu)檢(jian)(jian)修并結(jie)合當地(di)實際經驗確定(ding)。一般采(cai)用圓形，各部分尺(chi)寸符合下列要求：井(jing)(jing)口、井(jing)(jing)筒(tong)和井(jing)(jing)室的尺(chi)寸，應(ying)(ying)便于養(yang)護(hu)檢(jian)(jian)修和出入(ru)安 全(quan)；工作室高度在管(guan)道埋(mai)(mai)設許(xu)可時(shi)，一般為1.8m，污水檢(jian)(jian)查井(jing)(jing)由(you)流槽頂(ding)起(qi)算，雨水管(guan)或合流管(guan)檢(jian)(jian)查井(jing)(jing)由(you)管(guan)底(di)起(qi)算；排水接戶管(guan)埋(mai)(mai)深小于1.0m時(shi)，采(cai)用小井(jing)(jing)徑(jing)檢(jian)(jian)查井(jing)(jing)，尺(chi)寸一般為700mm。
