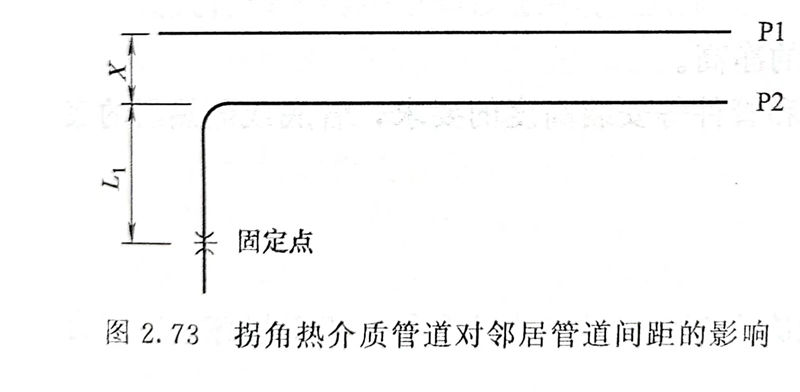

如(ru)(ru)圖2.73所示，P1管道DN300，P2管道DN400，設(she)計(ji)(ji)溫度(du)(du)均為300℃，隔熱厚度(du)(du)分(fen)別為70mm和80mm；管子均為碳鋼，L1的(de)距離(li)為8m。則兩(liang)條管線(xian)的(de)設(she)計(ji)(ji)管間距X計(ji)(ji)算過程如(ru)(ru)下。

  ①. 在設計(ji)P1與P2兩條管線間距時，需要考慮P2管線L1段(duan)的(de)(de)熱(re)膨(peng)(peng)脹(zhang)量。P2管線的(de)(de)熱(re)膨(peng)(peng)脹(zhang)系(xi)數約1.2m1m/(m·100℃），可(ke)以(yi)估算出(chu)L1管段(duan)的(de)(de)熱(re)膨(peng)(peng)脹(zhang)量為：29mm。

 ②.從表中查出裸管(guan)間距為420mm，需(xu)加上(shang)隔熱層厚度70mm和80mm，還需(xu)加上(shang)L1管(guan)段的熱碰膨(peng)脹量(liang)29mm，則可以算(suan)出，P1與P2兩條管(guan)線間距X應該設計(ji)成(cheng)20+70+80+429≈600(mm)。
