排水用灰鑄鐵A型管件結構型式與尺寸如下：

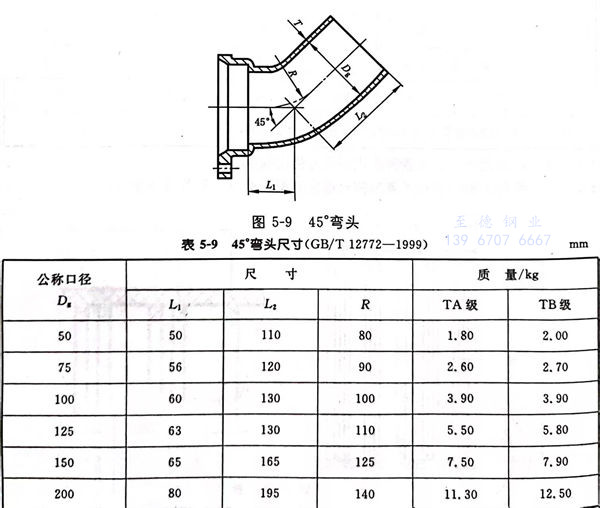

45°彎頭型式見(jian)圖 5-9 ，尺寸見(jian)表 5-9 。

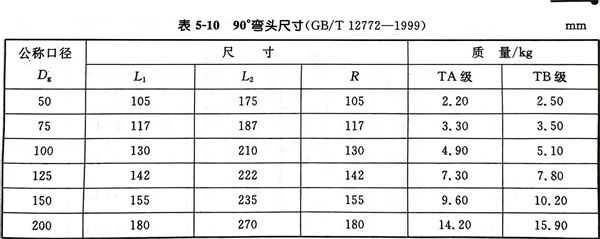

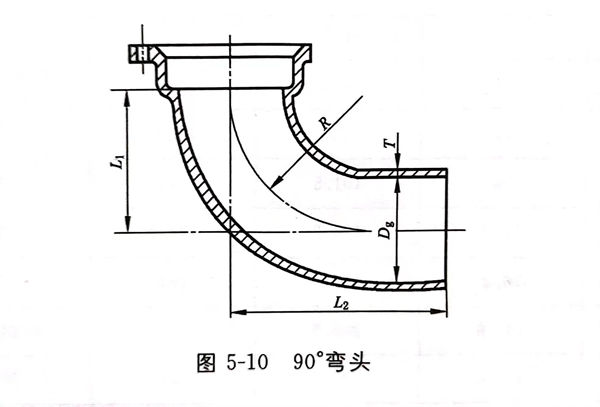

90°彎頭型式見圖 5-10 ，尺(chi)寸見表(biao) 5-10 。

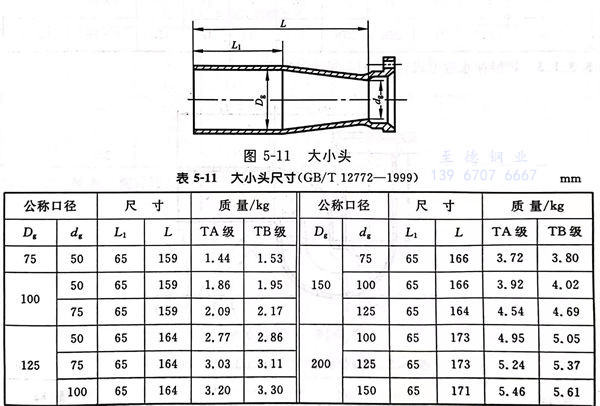

大小頭型式(shi)見(jian)圖(tu) 5-11 ，尺寸見(jian)表 5-11 。

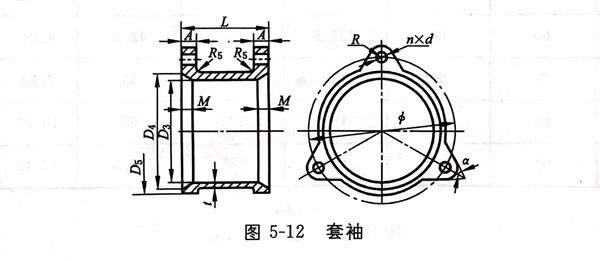

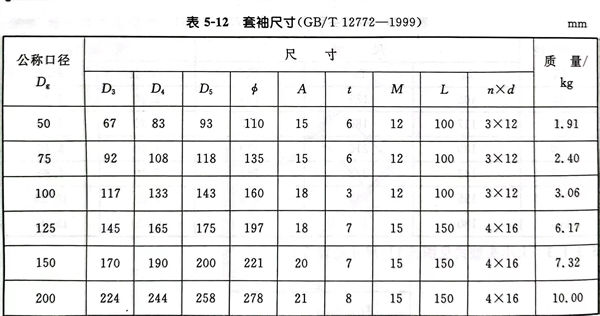

套袖型(xing)式見(jian)圖 5-12 ，尺(chi)寸見(jian)表 5-12 。

P 型(xing)存水彎型(xing)式(shi)見圖 5-13 ，尺寸見表 5-13。

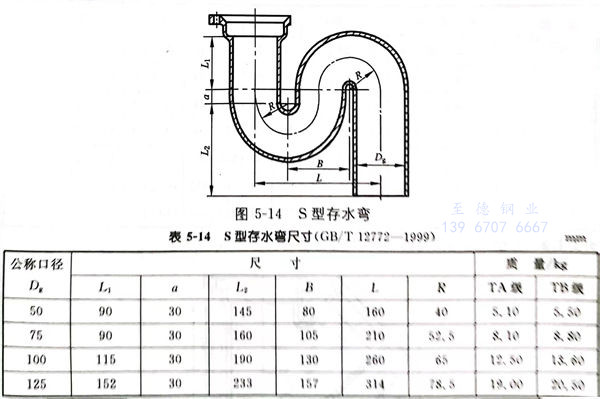

S 型存水彎型式見圖(tu) 5-14 ，尺(chi)寸(cun)見表(biao) 5-14。

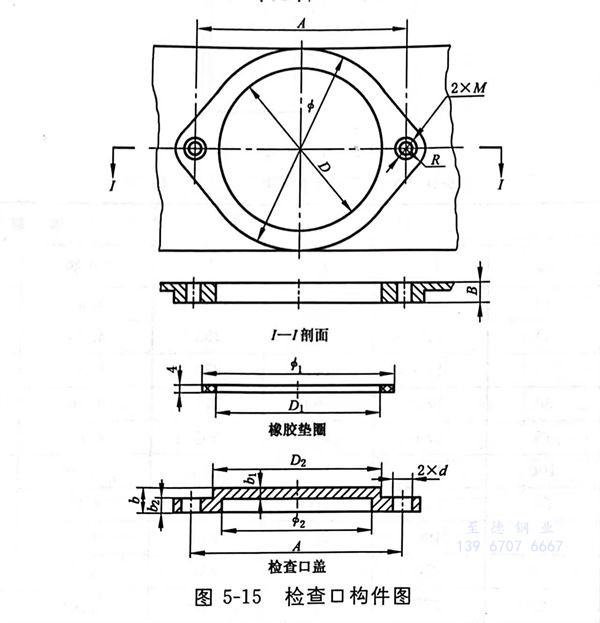

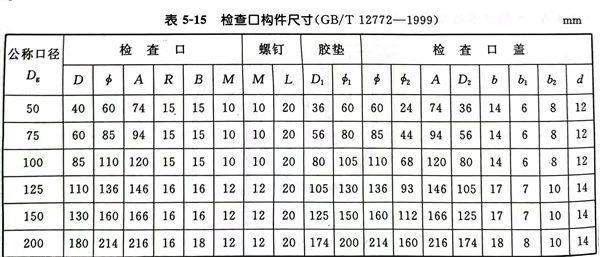

檢查口構件(jian)圖型(xing)式(shi)見圖 5-15，尺寸見表(biao) 5-15。

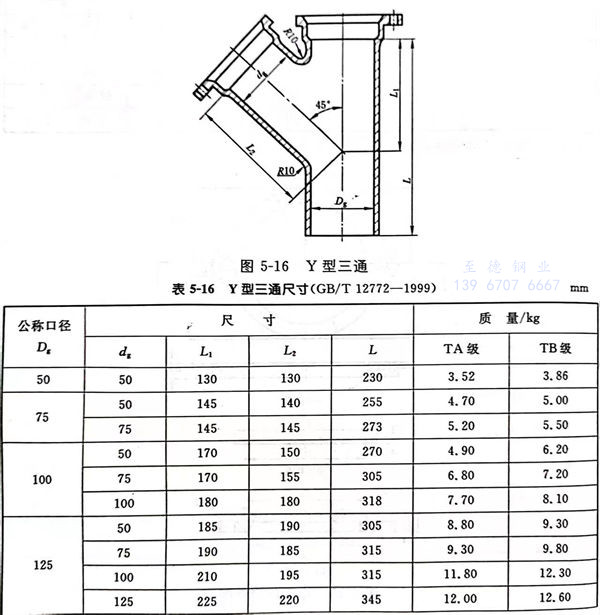

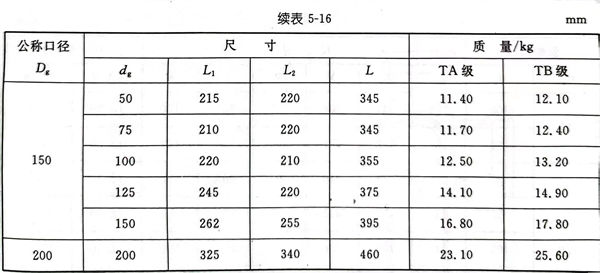

Y型(xing)三(san)通型(xing)式見(jian)圖 5-16，尺寸見(jian)表 5-16。

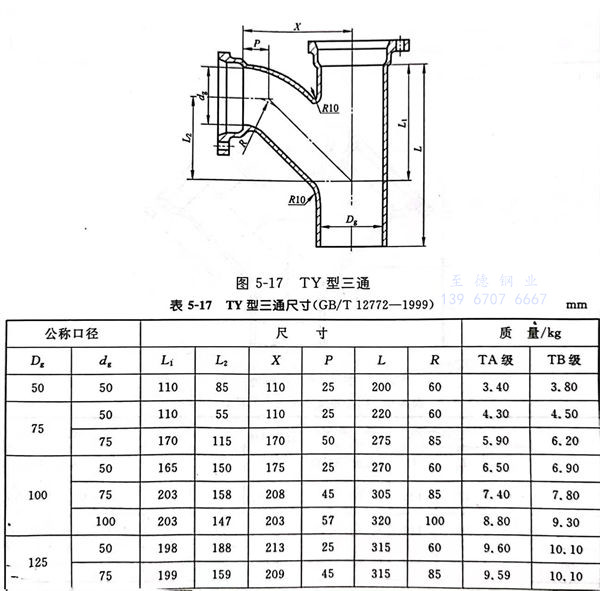

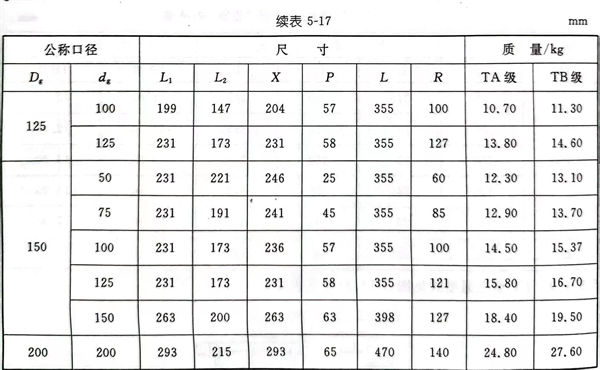

 TY型三通型式見圖(tu) 5-17，尺寸見表 5-17。

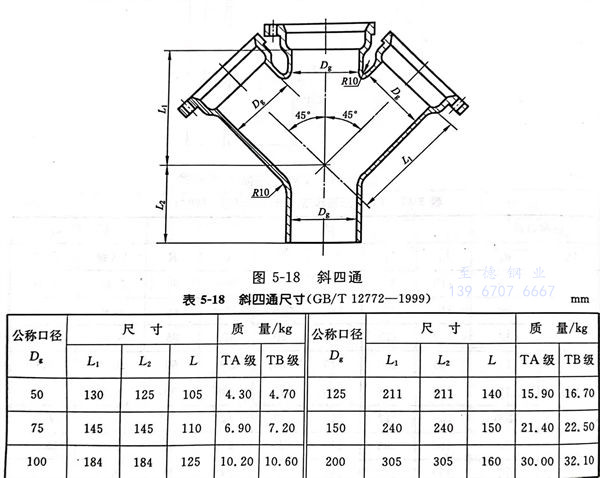

斜四通型式見圖 5-18，尺寸見表 5-18。

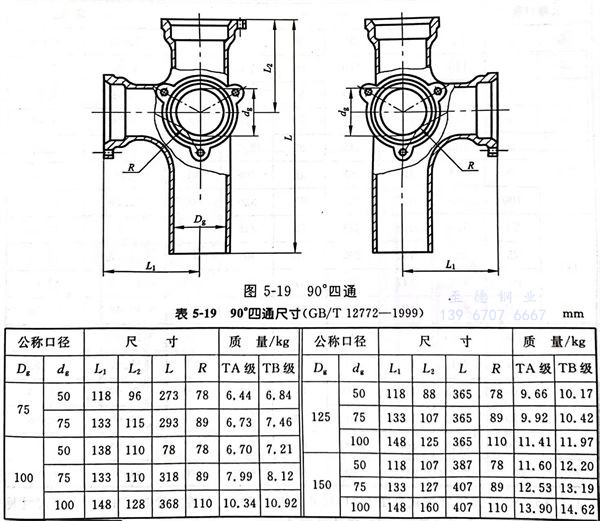

 90°四通(tong)型式見圖 5-19，尺寸見表 5-19。

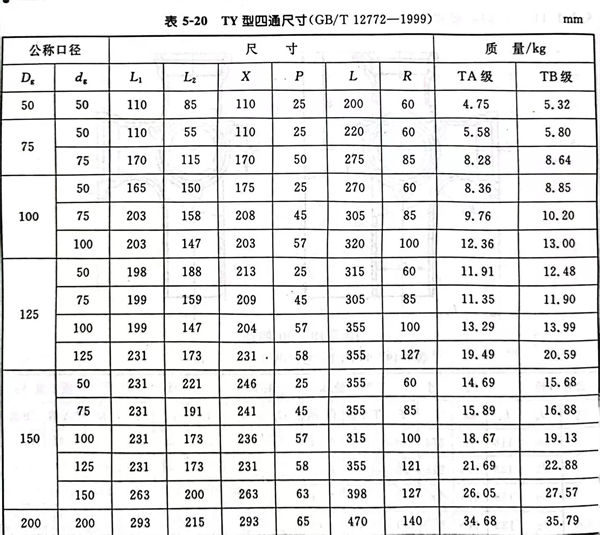

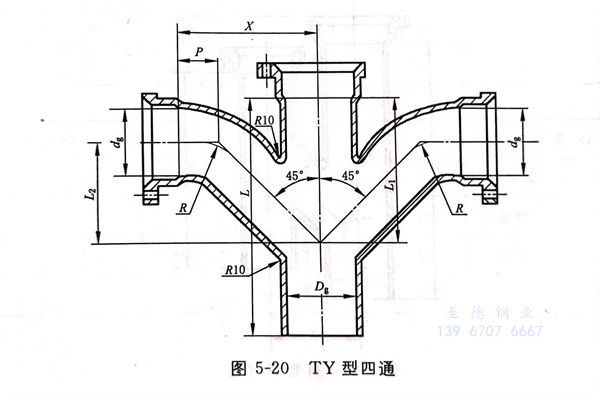

TY型四通型式見圖 5-20，尺寸見表(biao) 5-20。

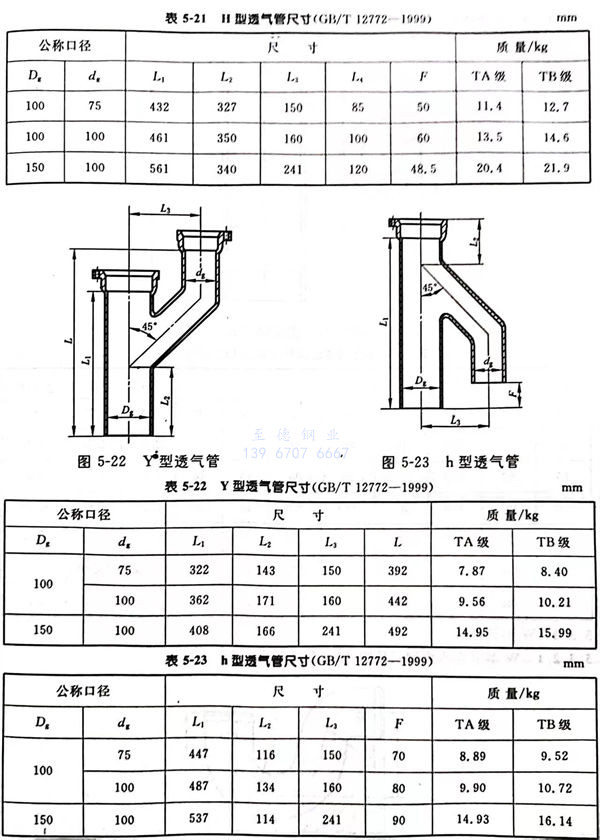

H型(xing)透(tou)氣(qi)管(guan)型(xing)式(shi)見圖5-21，尺寸見表5-21；Y型(xing)透(tou)氣(qi)管(guan)型(xing)式(shi)見圖5-22，尺寸見表5-22；h型(xing)透(tou)氣(qi)管(guan)型(xing)式(shi)見圖5-23，尺寸見表5-23。

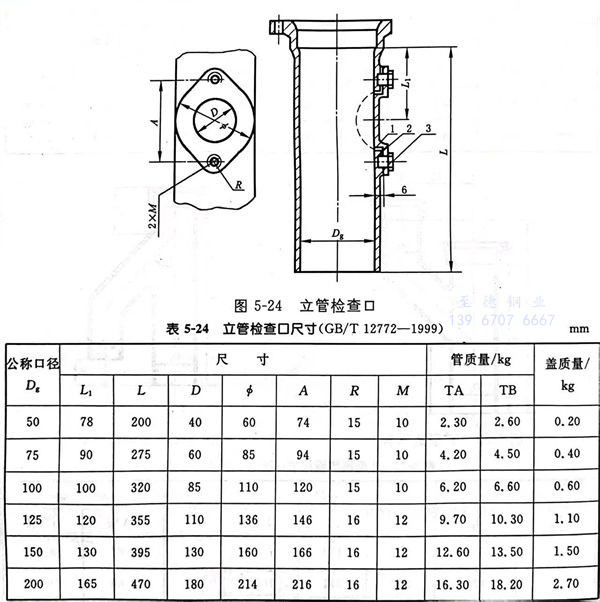

立管(guan)檢查口型式(shi)見圖 5-24，尺寸(cun)見表 5-24。
