1. 接口連接安裝結(jie)構

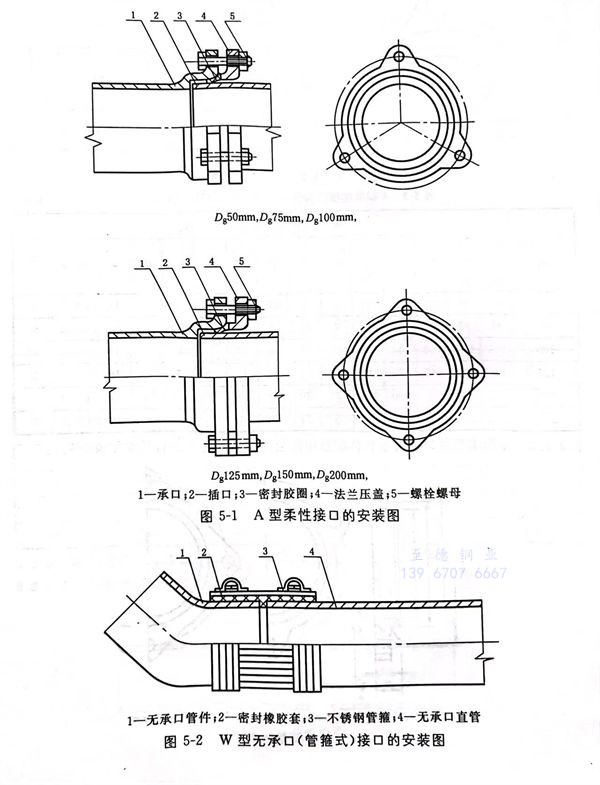

   a.  A型(xing)柔性接口的安裝結構圖見圖5-1。

   b.  W型無承口（管箍式）接口的安(an)裝結(jie)構圖見圖5-2。

2. A 型柔(rou)性接口直管

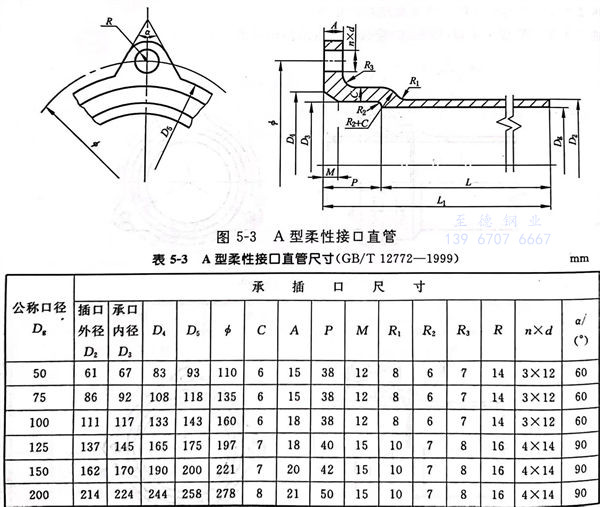

   a.  A 型柔(rou)性接口(kou)直管型式見(jian)(jian)圖 5-3 ，尺寸見(jian)(jian)表 5-3 。

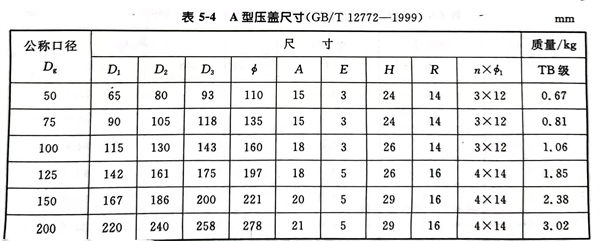

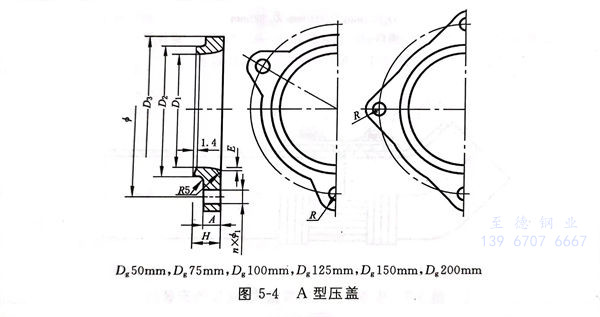

   b.  A 型(xing)柔性接口(kou)直管(guan)及管(guan)件配套用法蘭壓(ya)蓋型(xing)式見圖 5-4 ，尺寸見表 5-4 。

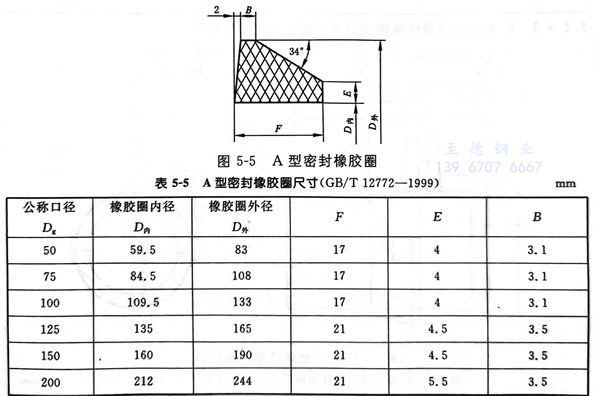

   c.  A 型柔性接口直管(guan)及管(guan)件(jian)配套用密封橡膠圈(quan)型式見圖 5-5 ，尺(chi)寸見表 5-5 。

3. W 型無承口直管及管件

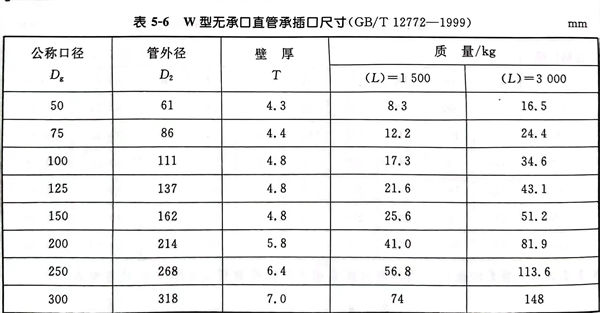

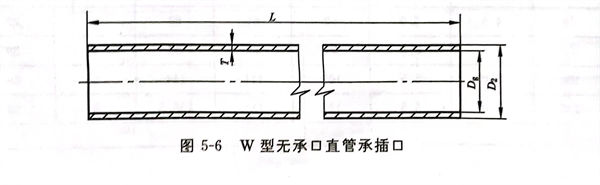

   a.  W 型(xing)無承口直(zhi)管承插口型(xing)式見圖(tu) 5-6 ，尺(chi)寸見表 5-6 。

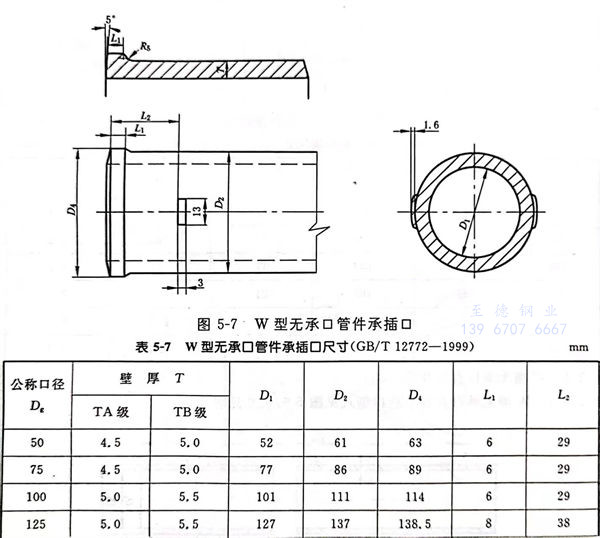

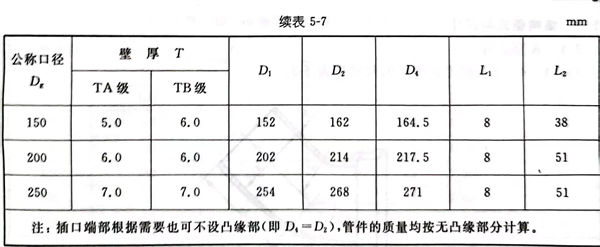

   b.  W 型(xing)無(wu)承口管件承插(cha)口型(xing)式見圖 5-7 ，尺(chi)寸見表 5-7 。

   c.  W 型無承口連接管箍由供(gong)需雙方協商確定。

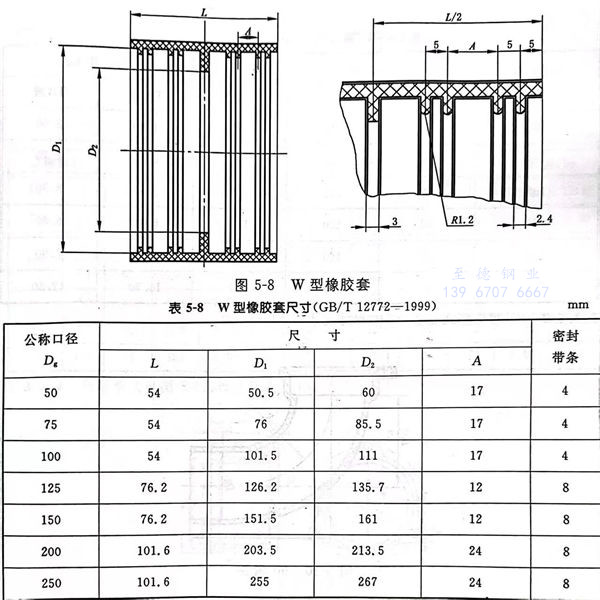

   d.  W 型無承口連接外箍的密封橡膠套型式見圖5-8，尺寸見表5-8。
