1. 輸送NaOH的碳鋼(gang)(gang)或低合金鋼(gang)(gang)管道在(zai)一(yi)定的條件下(xia)，能引(yin)起碳鋼(gang)(gang)材料的應力(li)腐蝕(shi)開(kai)裂（堿脆）。影響碳鋼(gang)(gang)產生(sheng)應力(li)腐蝕(shi)開(kai)裂的因素有堿液濃度、溫度和材料中存(cun)在(zai)的殘(can)余(yu)應力(li)等。

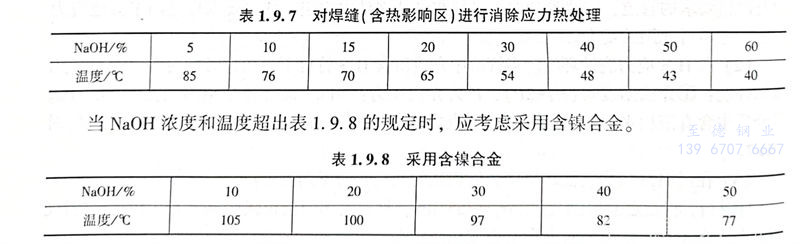

  2. 一般情況下，當NaOH濃度和溫度超出表(biao)1.9.7的(de)規定時(shi)，應對焊縫（含熱影響區）進行消除應力熱處(chu)理。


表 7.jpg


  3. 碳鋼(gang)和低合(he)金鋼(gang)在NaOH溶液(ye)中(zhong)的(de)應用范圍見本書第四章(zhang)圖4.2.16。


  碳素鋼(gang)和(he)低合金(jin)鋼(gang)管道(dao)的操作(zuo)溫度和(he)堿液(ye)溶液(ye)位(wei)于(yu)圖4.2.16的B區(qu)(qu)時(shi)(shi)，焊后或(huo)冷(leng)加工后應(ying)(ying)進(jin)(jin)行(xing)消除(chu)應(ying)(ying)力熱(re)(re)處理(li)。熱(re)(re)處理(li)溫度宜(yi)為600～650℃，保溫時(shi)(shi)間(jian)2.4min／mm，且不(bu)應(ying)(ying)少于(yu)1h，當(dang)操作(zuo)溫度和(he)堿液(ye)濃度位(wei)于(yu)A區(qu)(qu)時(shi)(shi)，碳素鋼(gang)和(he)低合金(jin)鋼(gang)制的管道(dao)焊后不(bu)需進(jin)(jin)行(xing)消除(chu)應(ying)(ying)力熱(re)(re)處理(li)，開停工或(huo)檢修期間(jian)應(ying)(ying)采取(qu)水沖(chong)選(xuan)，不(bu)得進(jin)(jin)行(xing)蒸(zheng)汽(qi)吹掃；當(dang)操作(zuo)溫度和(he)堿液(ye)濃度位(wei)于(yu)C區(qu)(qu)時(shi)(shi)，材料應(ying)(ying)選(xuan)用鎳基合金(jin)。
