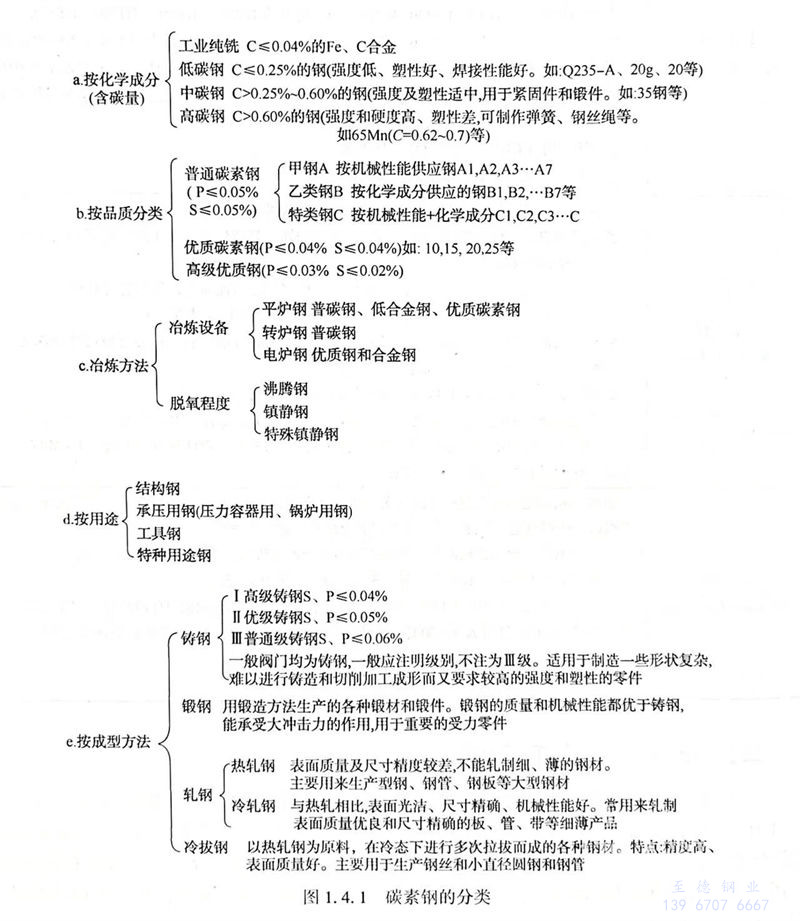

碳(tan)素(su)鋼(gang)也(ye)叫(jiao)碳(tan)鋼(gang)。鋼(gang)材料的(de)(de)分(fen)(fen)類方(fang)法主(zhu)要依(yi)據(ju)為GB/T 13304《鋼(gang)分(fen)(fen)類》，該(gai)標(biao)準(zhun)主(zhu)要參(can)照ISO 4948-1《鋼(gang)分(fen)(fen)類第(di)(di)1部(bu)分(fen)(fen)：根(gen)據(ju)化學成分(fen)(fen)對(dui)非合金(jin)鋼(gang)和合金(jin)鋼(gang)的(de)(de)分(fen)(fen)類》和ISO 4948-2《鋼(gang)分(fen)(fen)類第(di)(di)2部(bu)分(fen)(fen)：根(gen)據(ju)主(zhu)要質量等(deng)級和主(zhu)要性(xing)能或應用特性(xing)對(dui)非合金(jin)鋼(gang)和合金(jin)鋼(gang)的(de)(de)分(fen)(fen)類》兩(liang)個部(bu)分(fen)(fen)，結合EN 10020《鋼(gang)的(de)(de)等(deng)級定義(yi)和劃分(fen)(fen)》和我國國情編制(zhi)而成，是一個鋼(gang)鐵產(chan)品的(de)(de)基礎標(biao)準(zhun)。碳(tan)素(su)鋼(gang)的(de)(de)分(fen)(fen)類見圖1.4.1。




  管(guan)(guan)(guan)道工程用碳(tan)(tan)素鋼(gang)(gang)一般是(shi)指含(han)碳(tan)(tan)量(liang)(liang)≤0.35％（美標）或≤0.30％（中國(guo)(guo)標準），含(han)錳量(liang)(liang)不大于(yu)1.6％，合金總含(han)量(liang)(liang)在2％以(yi)下，可(ke)焊(han)(han)性良好的(de)鐵素體鋼(gang)(gang)（P1-1，P1-2）。由于(yu)碳(tan)(tan)素鋼(gang)(gang)在800℉（427℃）以(yi)上(shang)會引起(qi)石墨化現象，致使機(ji)械(xie)性能(neng)降低，所以(yi)ASME B31.3《工藝管(guan)(guan)(guan)道》中規(gui)定(ding)ASTM A53-A（無(wu)(wu)縫(feng)鋼(gang)(gang)管(guan)(guan)(guan)），ASTM A53-B，ASTM A106-A（高溫作業碳(tan)(tan)鋼(gang)(gang)無(wu)(wu)縫(feng)鋼(gang)(gang)管(guan)(guan)(guan)），ASTM A106-B等(deng)碳(tan)(tan)鋼(gang)(gang)材料的(de)使用上(shang)限(xian)(xian)為800℉（427℃）。在國(guo)(guo)內，各行業規(gui)定(ding)不統(tong)一。10號鋼(gang)(gang)與20號鋼(gang)(gang)的(de)上(shang)限(xian)(xian)溫度應(ying)(ying)(ying)規(gui)定(ding)為425℃，Q235-A的(de)上(shang)限(xian)(xian)溫度應(ying)(ying)(ying)規(gui)定(ding)為300℃（但作為緊固件時，上(shang)限(xian)(xian)溫度應(ying)(ying)(ying)為200℃）。碳(tan)(tan)素鋼(gang)(gang)制品型式：無(wu)(wu)縫(feng)管(guan)(guan)(guan)、電(dian)阻焊(han)(han)焊(han)(han)管(guan)(guan)(guan)（ERW）、機(ji)組電(dian)熔焊(han)(han)焊(han)(han)管(guan)(guan)(guan)（EFW）、板焊(han)(han)管(guan)(guan)(guan)、無(wu)(wu)縫(feng)管(guan)(guan)(guan)件（以(yi)無(wu)(wu)縫(feng)管(guan)(guan)(guan)為坯料）、焊(han)(han)制管(guan)(guan)(guan)件、板、鍛件、鑄件。
