一、概況


  鳳寶(bao)管(guan)業有限(xian)公司(si)φ89mm連(lian)(lian)軋機(ji)組是國產(chan)首(shou)套六機(ji)架(jia)三(san)輥(gun)(gun)連(lian)(lian)軋機(ji)組，設計(ji)(ji)(ji)產(chan)量25萬(wan)噸／年(nian)，由中冶(ye)賽迪設計(ji)(ji)(ji)制造(zao)。熱軋區主要(yao)設備由環(huan)形爐、錐形輥(gun)(gun)導板穿孔機(ji)、六機(ji)架(jia)三(san)輥(gun)(gun)限(xian)動(dong)芯棒(bang)連(lian)(lian)軋管(guan)機(ji)（單側(ce)向換輥(gun)(gun)）、28架(jia)張力減徑(jing)機(ji)及相關輔(fu)助設備組成。在智能化方面：采用(yong)三(san)輥(gun)(gun)連(lian)(lian)軋機(ji)工藝計(ji)(ji)(ji)算(suan)模(mo)型(xing)、孔型(xing)設計(ji)(ji)(ji)有限(xian)元設計(ji)(ji)(ji)模(mo)型(xing)、速度計(ji)(ji)(ji)算(suan)模(mo)型(xing)和CEC控制模(mo)型(xing)等，實現(xian)全(quan)線(xian)工序(xu)數模(mo)生(sheng)(sheng)產(chan)控制，使生(sheng)(sheng)產(chan)過(guo)程穩(wen)定可靠。


二、產品規(gui)格(ge)和主要品種


  產品規格范圍為：直徑Φ32～114mm；壁(bi)厚為3．


  主要品種為(wei)：高(gao)壓鍋爐(lu)管、油管、軸承管、臂架管、機加工管等，部分(fen)品種和規格可替代冷加工管。2017年(nian)12月18日正式投產(chan)，投產(chan)第一年(nian)即達(da)到(dao)設計產(chan)能20萬噸，取得了良好的經濟效益。

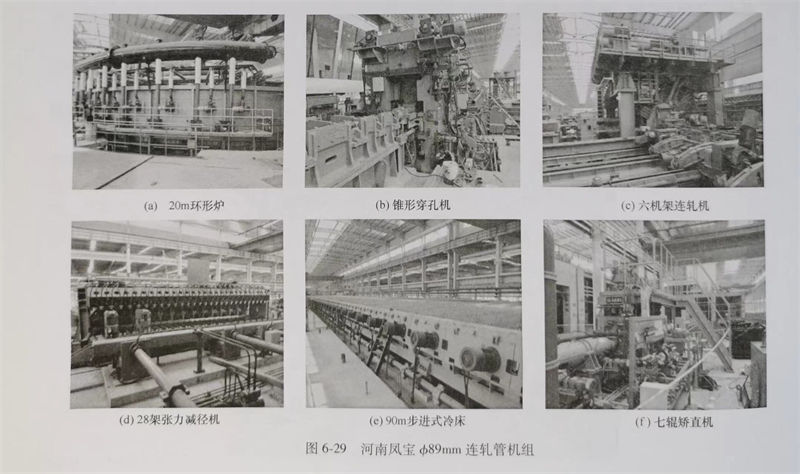

（a）20m環形(xing)爐


（b）錐(zhui)形(xing)穿孔機


（c）六機架連軋機


（d）28架張力減徑機


（e）90m步進式冷床


（f）七輥矯直機


圖6-29 河南鳳寶(bao)φ89mm連軋(ya)管(guan)機組


圖 29.jpg



三、主要設備(bei)技(ji)術參數


1. 連軋(ya)管機參數包括：


  機(ji)架間距：755mm＋1165mm＋755mm＋1165mm＋755mm；


  軋(ya)輥(gun)名(ming)義直徑：1～4機(ji)架ф620mm（最大）；


   1～4機架Φ570mm（最小）；


   5～6機(ji)架(jia)φ560mm（最(zui)大）；


   5～6機架φ510mm（最小）；


  軋(ya)機入口速度(du)：1.5m／s（極限規格1.1m／s）；


  最大軋制力：1～4架185t，5～6架120t；


  主電機轉速：800／1200r／min；


  主電(dian)機功率：1機架(jia) 3×250kW；2～4機架(jia)3×400kW；5～6機架(jia)3×160kW；


  連(lian)軋(ya)后荒管外徑：φ128mm；


  荒管壁厚：3.7～11.1mm；


  荒管長度：9.8～26.9m。


2. 3機架三輥脫管機參數包括：


  軋(ya)輥直徑：φ380mm；


  機架間(jian)距：360mm；


  單(dan)輥最大軋制力：20t；


  最大(da)脫棒力(li)：15t；


  脫(tuo)管(guan)機主電機功率：1×350kW；


  脫管(guan)后外徑：φ120mm；


  壁厚：3.8～11.4mm；


  長度(du)：10.3～28.0m。


3. 28機架三輥張力減徑機參數包括：


  軋輥名義直徑：φ300mm；


  單機(ji)架最大(da)減徑(jing)率：5.1％；


  最大總(zong)減徑率：73.5％；


  最大入口速度：1.5m／s；


  最大(da)軋制壓力(li)：130千牛／架；


  張減機主(zhu)電機功(gong)率：28×160kW；


  外(wai)徑熱尺寸：φ32.32～89.89mm；


  壁厚(hou)熱尺寸：3.03~12.12mm;


  長(chang)度熱(re)尺寸：13.4～90.0m。
