一(yi)、基本概況
華菱衡陽鋼管（集團）有限公司從德國梅爾公司引進的Φ720mm周期軋管機組。于2007年3月簽訂主機設備引進合同。2008年1月開工建設，2009年7月建成投產。可年產結構用無縫鋼管、高壓鍋爐用無縫鋼管、耐熱鋼管、不銹鋼管、液壓支柱及氣缸套管、流體輸送用無縫鋼管、石油套管及接箍料等各類熱軋無縫鋼管15萬噸，其中需進行熱處理的高鋼級無縫鋼管8萬噸。該機組投產后，公司產品規格在中φ10～365mm的基礎上延伸至中10～720mm：在品種規格上充分發揮周期軋管機優勢，立足于生產特大、特厚、高合金無縫鋼管產品。
二、產品(pin)規(gui)格
外徑：Φ273～650mm；
壁厚：8～50mm；
最(zui)大長度：13.5m。
三、機組生產工藝流程與平面布(bu)置(zhi)
Φ720mm周期軋(ya)管機(ji)組采(cai)用(yong)連(lian)鑄圓(yuan)管坯(pi)和(he)多(duo)邊形鋼錠(ding)兩種坯(pi)料(liao)，對于大規格的多(duo)邊形鋼錠(ding)。先(xian)用(yong)立式水壓(ya)機(ji)沖成(cheng)杯狀坯(pi)。其工(gong)藝流程如下：
1. 圓管(guan)坯(pi)-環形(xing)爐加熱(re)-高(gao)壓(ya)水除(chu)(chu)(chu)鱗-穿(chuan)孔-內(nei)除(chu)(chu)(chu)鱗-預穿(chuan)芯(xin)棒（預打頭）-周期軋管(guan)-切皮爾格頭-步(bu)進爐再加熱(re)-高(gao)壓(ya)水除(chu)(chu)(chu)鱗-定徑-冷(leng)卻-精(jing)整。
2. 多邊形鋼錠經環形爐(lu)加熱-高(gao)壓(ya)水(shui)除(chu)鱗(lin)-水(shui)壓(ya)沖孔(kong)-杯狀坯(pi)穿孔(kong)-內除(chu)鱗(lin)-預穿芯棒（預打頭）-周期軋管-切皮(pi)爾格(ge)頭-步進爐(lu)再加熱-高(gao)壓(ya)水(shui)除(chu)鱗(lin)-定徑-冷卻-精整。

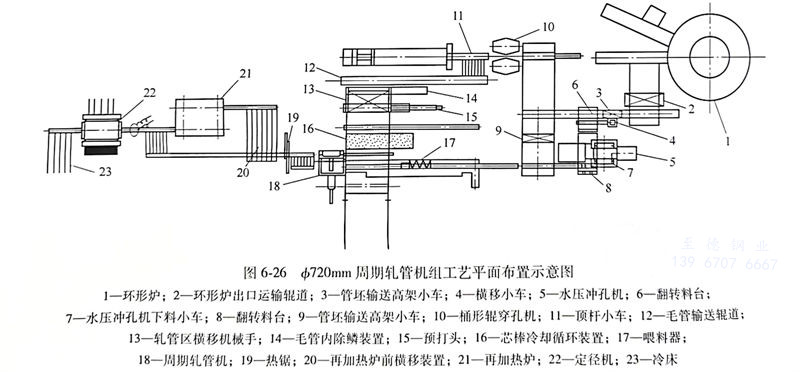

機(ji)(ji)組(zu)(zu)工藝平面(mian)布(bu)置(zhi)(zhi)如圖6-26所示。該機(ji)(ji)組(zu)(zu)設(she)置(zhi)(zhi)了兩(liang)條(tiao)精(jing)整(zheng)(zheng)線(xian)(xian)：一般(ban)管(guan)(guan)精(jing)整(zheng)(zheng)線(xian)(xian)和(he)(he)專用(yong)管(guan)(guan)精(jing)整(zheng)(zheng)線(xian)(xian)。一般(ban)管(guan)(guan)精(jing)整(zheng)(zheng)線(xian)(xian)是一條(tiao)連續作業線(xian)(xian)，設(she)有(you)六輥式(shi)矯(jiao)(jiao)直(zhi)機(ji)(ji)和(he)(he)切管(guan)(guan)機(ji)(ji)；專用(yong)管(guan)(guan)精(jing)整(zheng)(zheng)線(xian)(xian)的(de)(de)設(she)備(bei)采(cai)用(yong)分(fen)散布(bu)置(zhi)(zhi)方式(shi)，設(she)有(you)對(dui)鋼(gang)管(guan)(guan)熱處理(li)的(de)(de)臺車式(shi)加(jia)熱爐和(he)(he)機(ji)(ji)械(xie)式(shi)室式(shi)加(jia)熱爐、淬火水池、控冷設(she)施，超(chao)聲波(bo)探(tan)(tan)傷機(ji)(ji)、磁粉探(tan)(tan)傷機(ji)(ji)，壓力矯(jiao)(jiao)直(zhi)機(ji)(ji)和(he)(he)內外修磨機(ji)(ji)等多(duo)臺設(she)備(bei)。
四(si)、主(zhu)要(yao)設備組成
φ720mm周(zhou)期軋管(guan)機組的主要設備有：環形加(jia)熱爐、立式水壓沖孔機、二輥(gun)(gun)桶形輥(gun)(gun)穿孔機、喂料器、周(zhou)期軋管(guan)機、熱鋸、步進式再(zai)加(jia)熱爐、5機架三(san)輥(gun)(gun)定機、冷床。
五(wu)、主要設備技術參數(shu)
1. 環形(xing)爐參數(shu)包括：
加熱管坯種(zhong)類：連鑄圓管坯、多邊形鋼錠(ding)；
加熱管坯最大錠重：9.5t；
環形爐中徑：35m。
2. 壓力沖孔機參數(shu)包括：
形式(shi)：立式(shi)水壓沖孔機(ji)；
沖孔管坯種類：多(duo)邊形鋼錠；
鋼錠對角(jiao)線尺寸：650～930mm；
公稱沖孔力：25MN。
3. 桶形輥穿孔機參(can)數包括：

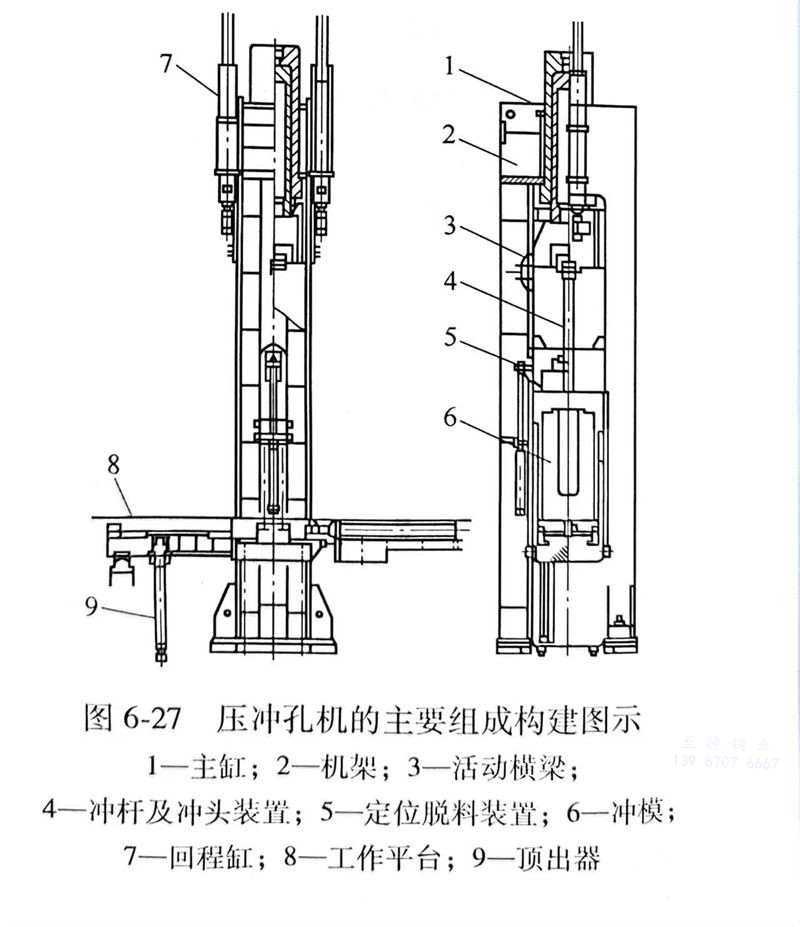

圖6-27 壓(ya)沖孔(kong)機的主要組成構建圖示
型(xing)式：臥式桶(tong)形(xing)輥(gun)穿孔機(ji)；
出(chu)口毛管規格(ge)：外徑420～960mm；
最(zui)大長度：7.5m；
主電機功率：2×5600kW；
送進角：6°（固定）；
輾軋角：±2°（可調）。
4. 周期(qi)軋管機(ji)機(ji)組參數包括：
形式：外(wai)插入芯棒、液壓(ya)自動(dong)喂料(liao)；
出口荒管規(gui)格：外徑：285～740mm；
壁厚(hou)：8～122mm；
最大長度：27m；
主電機功率：5600kW；
軋輥直徑：1100～1400mm。

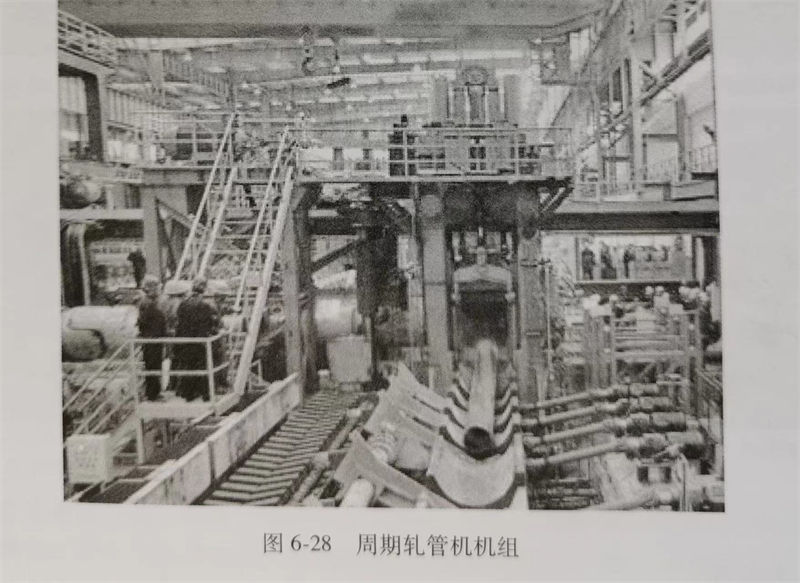

圖6-28 周期(qi)軋管機(ji)機(ji)組
5. 定徑機(ji)參數包括：
形式(shi)：軋(ya)輥(gun)單獨傳動的(de)5機(ji)架三輥(gun)式(shi)；
軋(ya)輥直徑：1150mm；
入(ru)口荒(huang)管外徑：285～660mm；
入口荒管壁厚：8～50mm；
出(chu)口鋼管(guan)外徑：273～650mm；
出口鋼管壁(bi)厚(hou)：8～50mm；
最(zui)大長度：13.5m。
六、結語
Φ720mm周期軋管(guan)(guan)機(ji)組是目前世(shi)界上最大(da)的周期軋管(guan)(guan)機(ji)組，熱軋線(xian)采(cai)用(yong)立式水(shui)壓(ya)沖(chong)孔＋穿孔＋周期軋管(guan)(guan)＋再加熱＋定徑(jing)工藝；精整線(xian)配置了六輥矯(jiao)直和壓(ya)力矯(jiao)直機(ji)、高(gao)效切管(guan)(guan)機(ji)，車底(di)爐(lu)和室(shi)式爐(lu)，超聲波(bo)探(tan)傷(shang)、渦(wo)流探(tan)傷(shang)和磁粉探(tan)傷(shang)裝置，水(shui)壓(ya)試驗機(ji)、磨光(guang)機(ji)等精整和檢測設備；既能采(cai)用(yong)連鑄坯(pi)又(you)能采(cai)用(yong)圓鋼坯(pi)做原料(liao)進(jin)行生產(chan)：先進(jin)的喂料(liao)器既保證(zheng)了生產(chan)效率。降低(di)了勞動強度，又(you)保證(zheng)了產(chan)品質(zhi)量，適合生產(chan)大(da)直徑(jing)高(gao)精度高(gao)鋼級(ji)鋼管(guan)(guan)。
