一、基本概況
通(tong)鋼磐石鋼管(guan)ф108mm精密軋管(guan)機(ji)(ji)(ji)組(zu)，2006年3月建成(cheng)投產(chan)，原設(she)計產(chan)能7萬噸(dun)／年，現(xian)已達到10萬噸(dun)／年。產(chan)品(pin)主(zhu)要以中厚壁管(guan)為主(zhu)，兼顧D／S大于28的(de)薄(bo)(bo)壁管(guan)產(chan)品(pin)，最(zui)薄(bo)(bo)規(gui)格可生(sheng)產(chan)φ159mmx4.5mm的(de)結構(gou)及流體(ti)管(guan)產(chan)品(pin)；該機(ji)(ji)(ji)組(zu)主(zhu)要設(she)備由(you)(you)太(tai)原通(tong)澤設(she)計制造，包(bao)括立式穿孔機(ji)(ji)(ji)、精密軋管(guan)機(ji)(ji)(ji)、12架三輥定徑機(ji)(ji)(ji)、矯直機(ji)(ji)(ji)等(deng)，軋管(guan)機(ji)(ji)(ji)由(you)(you)濟南重(zhong)工設(she)計制造，導盤(pan)裝(zhuang)配機(ji)(ji)(ji)構(gou)被設(she)計成(cheng)既(ji)可以裝(zhuang)配導盤(pan)也可以裝(zhuang)配 導板的(de)結構(gou)形式，可根(gen)據(ju)生(sheng)產(chan)的(de)產(chan)品(pin)規(gui)格或采用導盤(pan)或采用導板。
二、產品規(gui)格及(ji)品種
以(yi)下(xia)為產品規格范圍。
外徑：φ73.02~168.3mm;
壁(bi)厚：4~30mm;
長度(du)：6~12.5m。

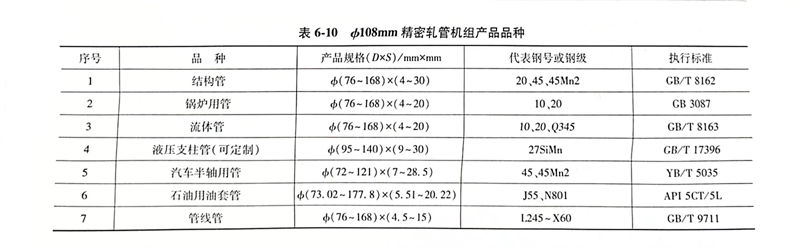

按照該機組以主(zhu)要品種中厚(hou)壁為主(zhu)，適合小批(pi)量多品種的生產(chan)工(gong)藝特點，主(zhu)要生產(chan)品種包括結構管、低(di)中壓(ya)鍋爐管、流體管、液壓(ya)支柱管、汽車半軸管、石油用(yong)油、套管、管線管，見表6-10所示。
三、工藝流(liu)程
原料剪斷→加熱(re)→穿(chuan)孔(kong)→軋管→高壓(ya)(ya)水除鱗→定(ding)徑(jing)→冷卻(que)→矯直→吹灰(hui)→切頭尾→渦(wo)流探傷（超聲）→水壓(ya)(ya)→人工檢查→噴標(biao)→包(bao)裝→檢斤(jin)→交庫。
四、φ108mm機組生產工藝及設備特點
1. 原料采用熱軋(ya)圓管坯及連鑄坯
主要管(guan)坯規(gui)格有ф110mm、Φ120mm、ф130mm、φ140mm、φ150mm、φ160mm、φ180mm，采用(yong)(yong)多坯型適用(yong)(yong)于多規(gui)格靈(ling)活生產，利用(yong)(yong)環形(xing)加(jia)熱(re)爐進(jin)行管(guan)坯的加(jia)熱(re)，加(jia)熱(re)溫度均勻穩定燒損(sun)低(di)，使(shi)金屬損(sun)耗降(jiang)低(di)大(da)大(da)降(jiang)低(di)產品成本。
2. 采用立(li)式錐形穿孔(kong)機
a. 可(ke)減(jian)少了作(zuo)用(yong)在管坯上的周向剪切力，有(you)利(li)于(yu)減(jian)少內外(wai)表面缺陷；
b. 穿孔(kong)效率高(gao)。穿孔(kong)出口速度可(ke)達(da)0.9m／s，穿孔(kong)周(zhou)期短，產(chan)量高(gao)；
c. 毛管(guan)的同心度(du)(du)和壁厚(hou)(hou)精度(du)(du)高。毛管(guan)壁厚(hou)(hou)不均度(du)(du)可在8％以下(xia)；
d. 可實現(xian)大延伸(shen)、大擴(kuo)徑量穿孔。延伸(shen)系數(shu)可達4～5，擴(kuo)徑量可達20％～30％，有利于擴(kuo)大產(chan)品規格；
e. 送進角8°～12°電動無極調整及15°的輾軋角，實現了根據材質及工藝要求進行自由轉換。
3. 采(cai)用(yong)精密軋管機(ji)
a. 采用限動循環芯棒軋制，提(ti)高壁厚控制精度(du)及(ji)內表面質量；
b. 采用集中減壁新型軋輥設計(ji)理念，使(shi)軋機最(zui)大(da)減壁量可(ke)以(yi)達到(dao)(dao)5mm，而且壁厚精度可(ke)以(yi)達到(dao)(dao)±7％以(yi)內；
c. 導(dao)(dao)盤(pan)裝(zhuang)配機構(gou)被設計成(cheng)既可以(yi)(yi)裝(zhuang)配導(dao)(dao)盤(pan)又可以(yi)(yi)裝(zhuang)配導(dao)(dao)板(ban)的(de)(de)結構(gou)，暨軋(ya)制(zhi)薄(bo)壁管時采用軋(ya)輥與導(dao)(dao)板(ban)構(gou)成(cheng)的(de)(de)孔型(xing)模式，以(yi)(yi)減(jian)少金屬被擠入縫隙，造成(cheng)卡鋼(gang)，可生產D／S＞30的(de)(de)產品。
4. 采用12機架(jia)微張(zhang)力(li)定徑(jing)機
a. 根(gen)據生(sheng)產需要，更換(huan)方(fang)便(bian)、靈(ling)活；
b. 采(cai)用自(zi)主設計(ji)的(de)三輥定徑孔型設計(ji)系統(tong)，較好解決了內六方問題。
5. 主要設備(bei)參數
a. 環(huan)形加熱爐的主要參數包括：
爐體平均直徑(jing)：13.5m；
爐膛寬(kuan)度：3.5m；
加熱管坯外徑范圍：φ110～180mm；
加熱管(guan)坯長(chang)度范圍最大：3.2m；
爐子最(zui)大(da)生(sheng)產能(neng)力：20t／h；
平均生(sheng)產能力：15t／h；
管坯加熱溫度(du)偏差(cha)：±10°。
b. 穿孔機(ji)的主要參(can)數包括(kuo)：
形式(shi)：錐形輥立式(shi)布(bu)置、側(ce)導板；
入口管(guan)坯直徑：φ110～180mm；
入口管(guan)坯長度最大：3200mm；
軋輥直徑(jing)：φ780mm；
喂入角：8°～12°；
輾軋角：15°；
最大出口速(su)度：0.9m／s；
軋制力：2000kN；
軋輥轉速：96～136r／min；
電(dian)機功率：2×1250kW；
過載系數：2；
出口(kou)毛管外(wai)徑：Φ115～195mm；
出口毛(mao)管長度最大：7200mm；
頂桿小車速度最大：3.0m／s；
頂桿小車(che)驅動方(fang)式：鋼絲(si)繩和(he)卷揚機。
c. Accu-Roll軋(ya)管機(ji)組的主要參數包(bao)括(kuo)：
毛(mao)管外徑：φ110～200mm；
毛管壁厚(hou)：4.5～30mm；
芯棒總成長度(du)最大：12000mm；
工作段最大長度最大：2500mm；
液壓限動(dong)速度：0.10～0.30m／s；
限動(dong)行程小于：2000mm；
循環芯棒：6支／組(zu)。
d. Accu-Roll主(zhu)機(ji)的(de)主(zhu)要參數(shu)包括(kuo)：
主機軋輥裝置(zhi)及(ji)主傳(chuan)動(dong)裝置(zhi)采用(yong)左右臥式布置(zhi)。
軋輥(gun)直徑：φ600～700mm，長度：600mm；
軋輥轉速(su)：100～150r／min；
兩軋輥(gun)最大開口度(du)：600mm；
軋(ya)輥軸向調整：0～80mm；
送進角：8°；
碾(nian)軋角：5°；
最大軋制力：650kN；
最大軋制轉矩（一個軸(zhou)）：75kN·m；
主電機（帶(dai)水冷卻(que)裝置）：Z710-400；
功率（DC）：1000kW×2臺；
轉速：500／750r／min；
主(zhu)減速機速比：4.75。
e. Accu-Roll軋機后臺的(de)主要參數包括(kuo)：
毛(mao)管直徑：Φ110～200mm；
輥道速度(du)：3m／s；
輥道間(jian)距：1200mm；
輥道(dao)升降(jiang)高(gao)度：＋50mm；
扣(kou)瓦長度：8160mm；
輥道電機：YGa160S1-16×4臺；
功(gong)率：0.48kW；
轉速(su)：285r／min。
6. 定徑(jing)機的(de)主要(yao)參(can)數包括
形(xing)式：3輥單(dan)機架傳動(dong)；
定徑機機架(jia)數：12架(jia)；
換(huan)機架(jia)形式：液壓機械(xie)拉出和換(huan)機架(jia)小(xiao)車，可單獨更換(huan)機架(jia)；
入(ru)口荒管外徑：φ110～200mm；
出(chu)口(kou)鋼(gang)管外徑：Φ73～180mm；
出口鋼管最(zui)大長度(du)：13000mm；
絕對(dui)總最大減徑量：35mm；
單機架最大減徑(jing)率：3.5％；
軋輥名義直徑：φ380mm。
7. 矯直(zhi)機的主要參數(shu)
矯(jiao)(jiao)直機結構采(cai)用立(li)式(shi)(shi)8立(li)柱六輥全傳動矯(jiao)(jiao)直機（排列方式(shi)(shi)為2-2-2，上3下3）。
產品外徑(jing)：~180mm;
壁厚：4～30mm；
長度：8000～13000mm；
材(cai)料屈服極限(xian)：1100MPa；
矯直輥輥距(ju)：2900mm;
矯直輥安(an)裝角：33°；
矯(jiao)直輥角(jiao)度(du)調整(zheng)范(fan)圍(wei)：30°～36°；
矯直輥開口(kou)度：0～240mm。
主傳(chuan)動電機：
功(gong)率（DC）：160kW；
轉速(su)：750／1700r／min；
矯直速度：0.5～1.8m／s；
輥身長度(du)：500mm；
輥喉直徑：Φ400mm。
