鎢(wu)(wu)極(ji)是鎢(wu)(wu)極(ji)氣體(ti)保(bao)護焊、等離子(zi)弧(hu)焊和切割用的(de)電極(ji)。它具(ju)有耐高(gao)(gao)溫（熔點(dian)溫度為3410℃±10℃）、不易熔化揮發及(ji)電子(zi)發射(she)能力較高(gao)(gao)的(de)優點(dian)。

 實踐證(zheng)明(ming)，用(yong)(yong)純鎢(wu)作為電極不夠(gou)理想，必須在純鎢(wu)的基礎(chu)上加一些電子發射能力很強(qiang)的稀土元素，如釷、鍶、鈰、鋯、錸等(deng)，更(geng)能發揮其(qi)作用(yong)(yong)。

 釷(tu)(tu)（Th）鎢(wu)(wu)極(ji)是在純鎢(wu)(wu)極(ji)配料中加(jia)入了(le)質(zhi)量分(fen)數不大于2.0％的氧化釷(tu)(tu)的電(dian)極(ji)，它具有降低空載電(dian)壓，改善引弧、穩弧性(xing)能，增(zeng)大許用(yong)(yong)焊接電(dian)流等優點。但釷(tu)(tu)有微量的放射性(xing)，對人體健康有害，基本上(shang)已經不再(zai)采用(yong)(yong)。

 鈰（Ce）鎢極(ji)(ji)是在純(chun)鎢極(ji)(ji)配料中加入了(le)質量(liang)分數(shu)為(wei)2.0％左右的氧化(hua)鈰，并且雜質質量(liang)分數(shu)小于1％的電極(ji)(ji)。鈰鎢極(ji)(ji)不但放射性劑量(liang)要比(bi)釷鎢極(ji)(ji)低得多，而且電子(zi)(zi)逸(yi)出功比(bi)針鎢極(ji)(ji)約(yue)低10％，故易于引弧，電弧穩定(ding)性好(hao)，陰極(ji)(ji)斑(ban)點小，壓降低，燒損(sun)少等優(you)點。因(yin)此，它是目前不熔(rong)化(hua)電極(ji)(ji)氣體(ti)保護焊，以及等離子(zi)(zi)弧焊和切割用電極(ji)(ji)中應用最廣的一種鎢極(ji)(ji)。

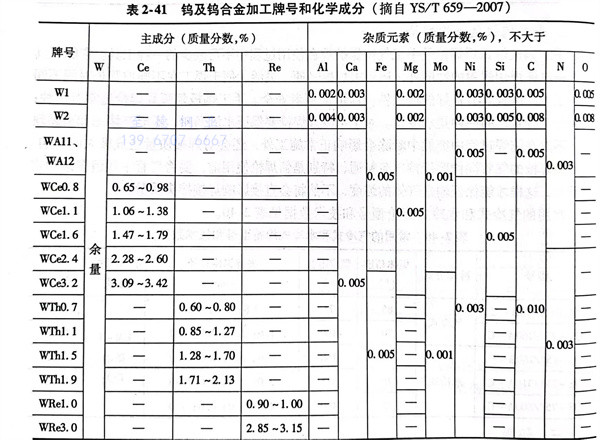

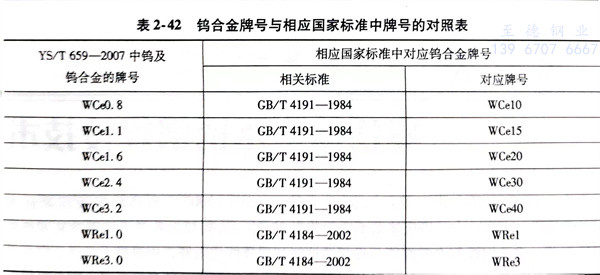

 錸(lai)(lai)（Re）鎢(wu)極(ji)(ji)(ji)是在鈍鎢(wu)極(ji)(ji)(ji)基礎上加(jia)入質量分(fen)數為3.0％的(de)氧化錸(lai)(lai)，并且雜質元素質量分(fen)數不大于1％的(de)電(dian)(dian)極(ji)(ji)(ji)。錸(lai)(lai)鎢(wu)極(ji)(ji)(ji)是最(zui)近研制(zhi)的(de)一種(zhong)新的(de)電(dian)(dian)極(ji)(ji)(ji)，錸(lai)(lai)呈銀白(bai)色，質硬，力學性(xing)能好，電(dian)(dian)阻高(gao)。錸(lai)(lai)是用來制(zhi)造電(dian)(dian)極(ji)(ji)(ji)、熱(re)電(dian)(dian)偶、耐高(gao)溫(wen)和(he)耐腐蝕的(de)合金的(de)材料。鎢(wu)及鎢(wu)合金加(jia)工(gong)牌號和(he)化學成(cheng)分(fen)見(jian)表2-41（有色金屬行業標準(zhun)YS／T 659-2007）。與其(qi)相應國(guo)家(jia)標準(zhun)的(de)對照見(jian)表2-42。
