1. 基礎設計階段
①. 根據項目規定確(que)定配(pei)管設計范圍、進度要求，確(que)定基(ji)礎設計深(shen)度要求。
②. 估算(suan)工作量，確(que)定(ding)專業(ye)設計負責(ze)人(ren)(ren)、設計人(ren)(ren)、校核人(ren)(ren)和審定(ding)人(ren)(ren)等人(ren)(ren)力資(zi)源。
③. 制定(ding)(ding)配管(guan)設(she)(she)計(ji)工(gong)程規定(ding)(ding)，如裝(zhuang)置布置規定(ding)(ding)、管(guan)道(dao)(dao)布置規定(ding)(ding)、管(guan)道(dao)(dao)材料等級(ji)規定(ding)(ding)、管(guan)道(dao)(dao)隔熱設(she)(she)計(ji)規定(ding)(ding)、設(she)(she)備及管(guan)道(dao)(dao)涂漆規定(ding)(ding)等資(zi)料。
④. 管道(dao)應力工(gong)程師(shi)對(dui)需要(yao)進行應力計(ji)算(suan)的管道(dao)編制(zhi)臨界管道(dao)一(yi)覽表。
⑤. 管道材料(liao)工程師根據工藝系統專業(ye)的管道及儀表(biao)流程圖和管道數據表(biao)編(bian)制管道材料(liao)等級規定。如(ru)需(xu)要3D配管設(she)計，則需(xu)要編(bian)制管道材料(liao)數據庫。
⑥. 設計主要管道走向圖。在基礎設計的前期階段，需要對高溫、高壓、低溫、大口徑不(bu)銹鋼管道及影響設備布置的管道，進行初步的管道走向研究。
⑦. 確(que)定管廊(lang)的寬度、層數和(he)標高(gao)，設計管廊(lang)管道走向(xiang)圖。
⑧. 提出基礎設計(ji)階(jie)段結構、建(jian)筑條(tiao)件(jian)。
⑨. 如(ru)果是(shi)3D配管(guan)設計，3D模型(xing)內一般需(xu)達到30％階(jie)段設計深度。
⑩. 提出基礎設計階段管道材(cai)料匯總表。
?. 繪制基礎設計管道布置(zhi)圖。
?. 參加(jia)基(ji)(ji)(ji)礎設(she)計審查(cha)會，在(zai)基(ji)(ji)(ji)礎設(she)計審查(cha)會上(shang)，業主審查(cha)基(ji)(ji)(ji)礎設(she)計圖紙文件。根(gen)據審查(cha)意見，對(dui)圖紙文件進行補(bu)充修改后，作為(wei)詳細工程設(she)計的(de)依據。
2. 詳(xiang)細(xi)設(she)計(ji)階段(duan)
①. 將設備布置圖提供給有關(guan)專(zhuan)業，完(wan)善詳(xiang)細設計(ji)階(jie)段管道材料(liao)等(deng)(deng)級等(deng)(deng)工程規定。
②. 將裝(zhuang)置進行分(fen)區(qu)，確定(ding)分(fen)區(qu)設計人(ren)、校(xiao)核人(ren)和審核（定(ding)）人(ren)。
③. 根據設(she)(she)備裝配圖(tu)以及各專業互提條件的基礎上（如平臺梯子、開洞、預(yu)埋(mai)件、設(she)(she)備基礎、結構、儀(yi)表(biao)電氣、管(guan)口方位等資料）深化(hua)完善管(guan)道布置圖(tu)。
④. 如(ru)果是3D配(pei)管設計，在(zai)配(pei)管提出結構(gou)載荷(he)等設計條件(jian)后，通(tong)常需(xu)達到60％階(jie)段設計深度，有的項目(mu)要(yao)開展60％階(jie)段審核(he)會。
⑤. 管(guan)道(dao)材(cai)料工程師提出MR文(wen)件(jian)、特殊管(guan)件(jian)圖，管(guan)道(dao)應力專業工程師對管(guan)道(dao)柔性進行校(xiao)核、計算，提出彈簧架(jia)、特殊管(guan)架(jia)等條件(jian)。
⑥. 設計管道(dao)軸測圖。
⑦. 設計蒸汽、熱(re)水伴熱(re)站(zhan)布置(zhi)圖，編制管道伴熱(re)連接表。
⑧. 如果是(shi)3D配管設計(ji)(ji)，在配管的(de)詳細設計(ji)(ji)即將結束、準備(bei)出正(zheng)式施工圖紙文(wen)件前，通常需達到(dao)90％階(jie)段(duan)設計(ji)(ji)深度，有的(de)項(xiang)目要(yao)開展90％階(jie)段(duan)審核會。
⑨. 在詳細設計結束(shu)時，管道材(cai)料工程師進(jin)行管道材(cai)料匯總，此次材(cai)料統計是(shi)配管專(zhuan)業(ye)所用全部材(cai)料（包括輔(fu)助(zhu)材(cai)料）的最終匯總。
⑩. 完成施工版設(she)備布(bu)置圖(tu)(tu)、管(guan)道(dao)(dao)平(ping)面布(bu)置圖(tu)(tu)、軸測(ce)圖(tu)(tu)等(deng)設(she)計(ji)(ji)文件，編制圖(tu)(tu)紙目錄(lu)和(he)詳細設(she)計(ji)(ji)說明書。管(guan)道(dao)(dao)設(she)計(ji)(ji)說明書應(ying)包括管(guan)道(dao)(dao)的(de)設(she)計(ji)(ji)原則、設(she)計(ji)(ji)思(si)路、執(zhi)行規范、典(dian)(dian)型配管(guan)研究、典(dian)(dian)型的(de)管(guan)道(dao)(dao)柔性設(she)計(ji)(ji)數(shu)據、與儀表專業的(de)分工、識圖(tu)(tu)方法（圖(tu)(tu)例(li)）、施工要求、采購要求、其他要說明的(de)問題等(deng)。
?. 設計(ji)文件(jian)整理校審會簽簽署(shu)。
?. 對詳細設計文件存檔(dang)，打印藍圖(tu)發送到(dao)施(shi)工現場。
?. 到施(shi)工現場進行(xing)設計交底。

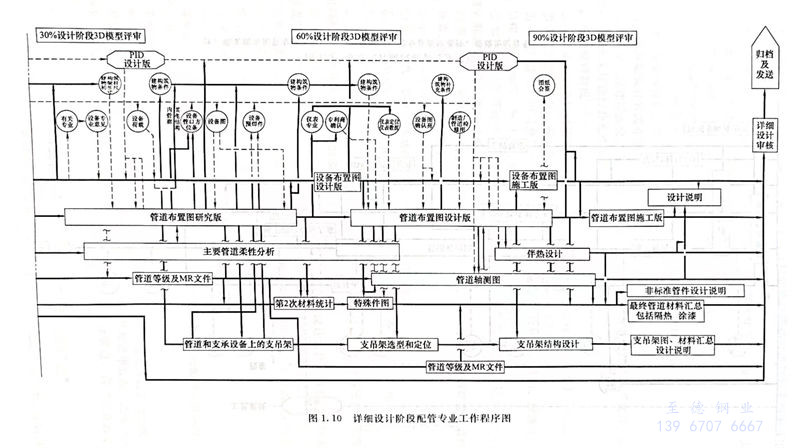

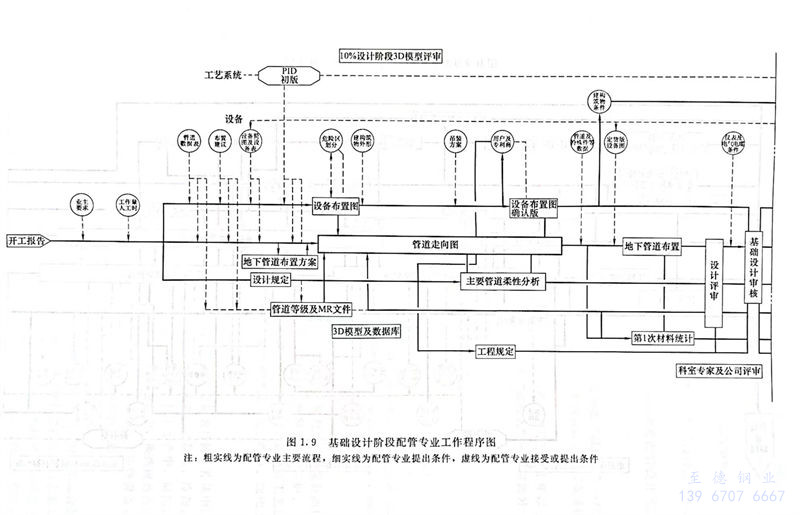

基礎(chu)設(she)計階段配管(guan)設(she)計一(yi)般工(gong)作(zuo)流程(cheng)如圖(tu)1.9所示，詳細設(she)計階段配管(guan)設(she)計一(yi)般工(gong)作(zuo)流程(cheng)如圖(tu)1.10所示。
工程應用：配管設計文件編號錯誤引起施(shi)工漏項
配管(guan)設(she)計(ji)(ji)詳細設(she)計(ji)(ji)圖紙(zhi)文(wen)(wen)件，編號排(pai)序(xu)編制(zhi)正確，才(cai)能讓現場(chang)施工人員方便地找到(dao)。某(mou)項目，因配管(guan)設(she)計(ji)(ji)文(wen)(wen)件入(ru)庫存檔環節沒有認真完成(cheng)，設(she)計(ji)(ji)文(wen)(wen)件編號和排(pai)序(xu)較亂，連配管(guan)設(she)計(ji)(ji)人自己都不能快速地找到(dao)某(mou)些(xie)圖紙(zhi)文(wen)(wen)件，造成(cheng)施工現場(chang)漏施工部(bu)分管(guan)道，到(dao)“三查四定”時(shi)才(cai)發現。
