各單(dan)(dan)位實際遵循(xun)的(de)專(zhuan)(zhuan)業條件(jian)關(guan)系可能有差異，但大致類(lei)似。這(zhe)里將以(yi)國(guo)內外(wai)多家(jia)大型(xing)單(dan)(dan)位常遵循(xun)的(de)專(zhuan)(zhuan)業條件(jian)關(guan)系為實例進行(xing)介紹。

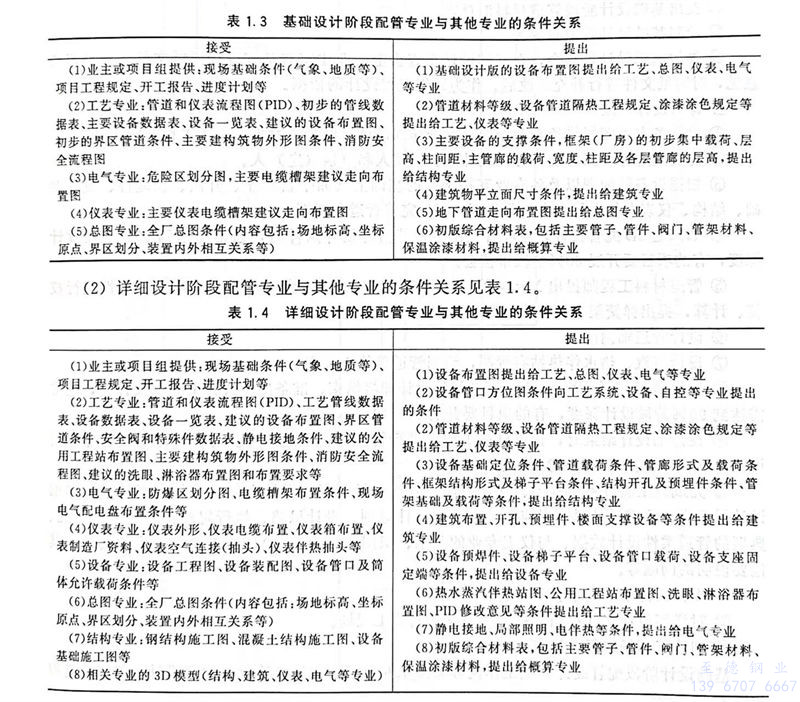

一、基(ji)礎(chu)設計階(jie)段配管(guan)專業與其他專業的條(tiao)件(jian)關系見表(biao)1.3。


表 3.jpg


二、詳(xiang)細設(she)計階段配管(guan)專業(ye)與(yu)其(qi)他(ta)專業(ye)的條(tiao)件關(guan)系見表1.4。


接受


（1）業主或項(xiang)目組提供：現場(chang)基礎條件（氣象、地質等）、項(xiang)目工(gong)程規(gui)定(ding)、開(kai)工(gong)報告、進度計劃等

（2）管道材料等級、設備管道隔熱(re)工程規定、涂(tu)漆(qi)涂(tu)色規定等提(ti)出給(gei)工藝(yi)、儀表等專業

（3）電氣專業：防爆區劃分圖(tu)、電纜槽架布置條件、現場電氣配電盤布置條件等

（4）儀(yi)表(biao)(biao)專業：儀(yi)表(biao)(biao)外形、儀(yi)表(biao)(biao)電(dian)纜布置(zhi)、儀(yi)表(biao)(biao)箱布置(zhi)、儀(yi)表(biao)(biao)制造廠(chang)資(zi)料、儀(yi)表(biao)(biao)空氣連接（抽頭(tou)）、儀(yi)表(biao)(biao)伴熱(re)抽頭(tou)等

（5）設備專(zhuan)業：設備工程圖、設備裝配圖、設備管口(kou)及筒體允許載(zai)荷條件等(deng)

（6）總圖專業：全廠總圖條(tiao)件（內(nei)容(rong)包(bao)括(kuo)：場地標高、坐標原點、界區(qu)劃分、裝置內(nei)外(wai)相互關系等）

（7）靜電(dian)(dian)接(jie)地、局部照明、電(dian)(dian)伴熱等(deng)條件，提出(chu)給電(dian)(dian)氣專業

（7）結構(gou)(gou)專業：鋼結構(gou)(gou)施工圖、混凝土結構(gou)(gou)施工圖、設備基礎施工圖等(deng)

（8）相關專(zhuan)業(ye)的3D模型(xing)（結構(gou)、建(jian)筑、儀表(biao)、電氣等專(zhuan)業(ye)）


提出


（1）設(she)備布置圖提(ti)出給工(gong)藝(yi)、總圖、儀表、電(dian)氣等專業（2）設(she)備管口(kou)方位圖條(tiao)件(jian)向工(gong)藝(yi)系統(tong)、設(she)備、自(zi)控等專業提(ti)出的條(tiao)件(jian)

（2）工藝(yi)專(zhuan)業：管道和(he)儀表(biao)流(liu)程圖（PID）、工藝(yi)管線(xian)數(shu)據(ju)表(biao)、設備(bei)數(shu)據(ju)表(biao)、設備(bei)一覽表(biao)、建議的設備(bei)布(bu)置圖、界區管道條件(jian)、安全(quan)閥和(he)特殊件(jian)數(shu)據(ju)表(biao)、靜電(dian)接地條件(jian)、建議的公用工程站布(bu)置圖、主要建構筑物外形圖條件(jian)、消(xiao)防(fang)安全(quan)流(liu)程圖、建議的洗眼、淋浴(yu)器布(bu)置圖和(he)布(bu)置要求等

（3）設備基礎定(ding)位(wei)條件(jian)、管(guan)道載(zai)荷條件(jian)、管(guan)廊形(xing)式及載(zai)荷條件(jian)、框架(jia)結構形(xing)式及梯子平臺條件(jian)、結構開孔及預埋件(jian)條件(jian)、管(guan)架(jia)基礎及載(zai)荷等條件(jian)，提出給結構專業

（4）建筑(zhu)布置(zhi)、開孔、預埋(mai)件、樓面支撐設(she)備等條件提出給建筑(zhu)專業

（5）設(she)(she)備預焊件、設(she)(she)備梯子(zi)平臺、設(she)(she)備管口載荷(he)、設(she)(she)備支座固定端等條件，提出給設(she)(she)備專業(ye)

（6）熱水蒸汽伴熱站圖、公用工(gong)程站布置圖、洗眼、淋浴(yu)器布置圖、PID修改意見等條(tiao)件提(ti)出給工(gong)藝專業

（8）初版綜合材料表，包括主要管(guan)子、管(guan)件(jian)、閥(fa)門、管(guan)架材料、保溫涂(tu)漆材料，提(ti)出給概(gai)算專業
