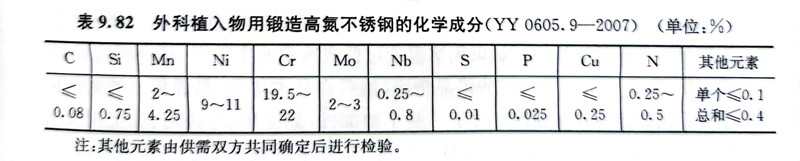

2007年我國制定的醫藥行業標準YY0605.9-2007《外科植入物金屬材料第9部分：鍛造高氮不銹鋼》中引進的一種高氮不銹鋼，在長期臨床應用中表明，如果應用適當，其預期的生物學反應水平是可以接受的。現該標準已為YY 0605.9-2015代替。表9.82為該鋼的化學成分。YY 0605.9-2015規定該鋼的力學性能：直徑或厚度小于80mm的鋼棒經退火（固溶處理）后為R_m≥740MPa、R_p0.2≥430MPa、δ₅≥35％，還規定了在中等硬化或硬化狀態的直徑不大于20m的鋼棒、鋼絲、冷拉棒、鋼板和鋼帶的力學性能要求。該鋼有較高的力學性能，特別是有高的屈服強度。這種鋼的熔煉方式建議采用真空熔煉或電渣熔煉。

 對這種鍛造(zao)高氮不(bu)(bu)銹鋼(gang)(gang)的(de)顯(xian)微(wei)組織的(de)要(yao)求(qiu)（YY 0605.9-2015）：奧氏(shi)體(ti)晶(jing)粒度(du)不(bu)(bu)粗(cu)(cu)于(yu)(yu)4級；鋼(gang)(gang)的(de)組織中應沒有殘余δ鐵素體(ti)存在；對非(fei)金屬夾(jia)雜(za)物的(de)要(yao)求(qiu)是A型(xing)的(de)細(xi)系應不(bu)(bu)大于(yu)(yu)1.5級，B型(xing)和C型(xing)的(de)細(xi)系應不(bu)(bu)大于(yu)(yu)2級，D型(xing)細(xi)系應不(bu)(bu)大于(yu)(yu)2.5級，各類非(fei)夾(jia)雜(za)物的(de)粗(cu)(cu)系均不(bu)(bu)得大于(yu)(yu)1.5級。該鋼(gang)(gang)經675℃加熱1h并空冷，應能通過規定的(de)晶(jing)間腐(fu)蝕試(shi)驗。
