P900、P900N系德國Krupp-VSG公司陸續開發出的發電機組使用的護環用鋼。護環熱裝在轉子本體端部，用于防止線圈在離心作用下脫離本體，而熱裝能防止護環轉動和軸向竄動。護環是發電機組強度要求最高的部件，所承受的應力值約為σ_0.2的2/3，做超速檢測時，其所承受的應力值為σ_0.2的80％。較大容量機組（300MW以上）護環的屈服強度要求在1000MPa以上。因此，護環材料應滿足的要求為：高的σ_b，足夠的加工成形性能，一定的熱膨脹系數，高的抗腐蝕能力特別是抗應力腐蝕能力，低的導磁性能以避免渦流導致的能量損耗，130℃工作條件下穩定運行性能。護環的尺寸取決于發電機組的尺寸、容量及設計要求，其尺寸范圍為：直徑范圍在500～2000mm，壁厚范圍在40～120mm，長度達1250mm。Krupp-VSG公司在1975年成功地利用加壓電渣重熔爐生產出高氮無磁性P900護環用鋼，1981年又開發出含氮更高的P900N護環用鋼。P900、P900N鋼已為許多國家采用。

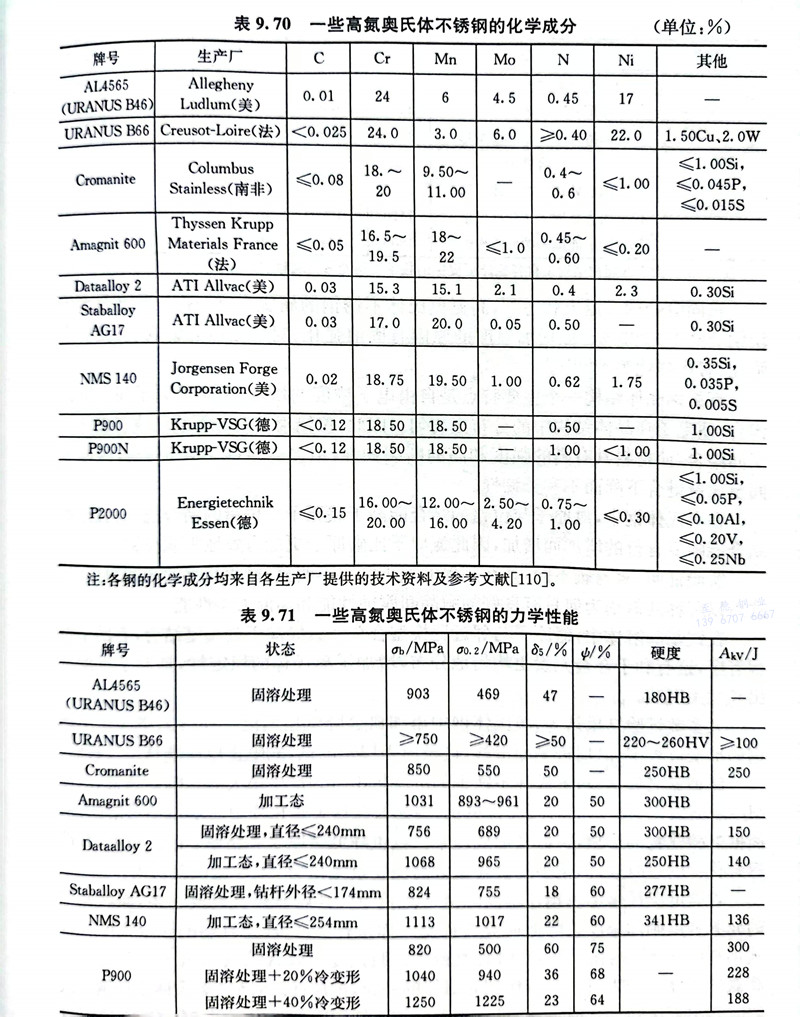

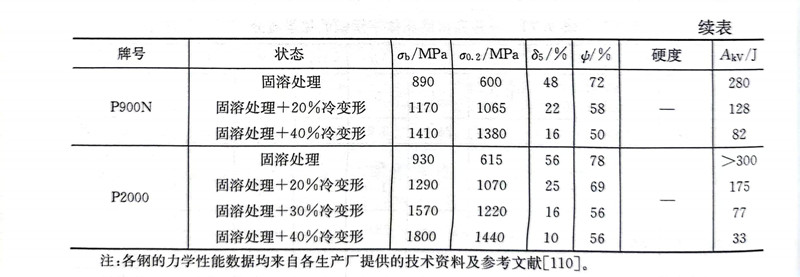

 P900、P900N鋼制造(zao)工(gong)(gong)藝如下：經(jing)加(jia)(jia)壓電渣重熔(rong)的(de)鋼，先進(jin)行(xing)熱鍛，再進(jin)行(xing)熱沖孔，對鍛后的(de)毛坯(pi)進(jin)行(xing)粗加(jia)(jia)工(gong)(gong)，固溶處理，在(zai)6000t的(de)壓力機上(shang)(shang)進(jin)行(xing)冷(leng)擴以(yi)達到要求的(de)冷(leng)變形(xing)量，進(jin)行(xing)消除應力的(de)熱處理，精(jing)加(jia)(jia)工(gong)(gong)。P900、P900N鋼經(jing)上(shang)(shang)述工(gong)(gong)藝處理后的(de)力學性能見(jian)表(biao)9.71。P900、P900N鋼在(zai)潮濕的(de)條件下工(gong)(gong)作(zuo)可以(yi)避免應力腐蝕開裂。
