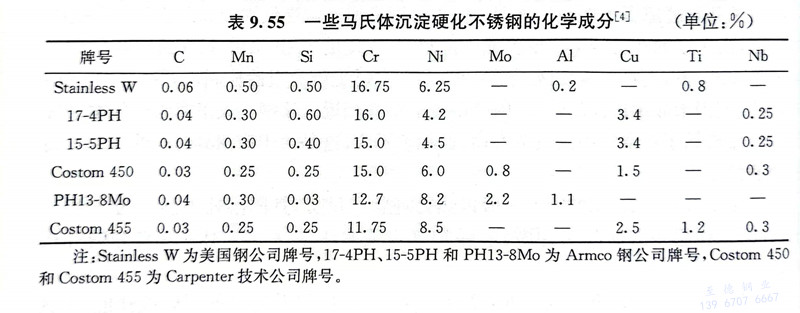

022Cr12Ni9Cu2NbTi、Custom 455 是一種超低碳的沉淀硬化馬氏體不銹鋼，具有高的強度和耐大氣腐蝕性。

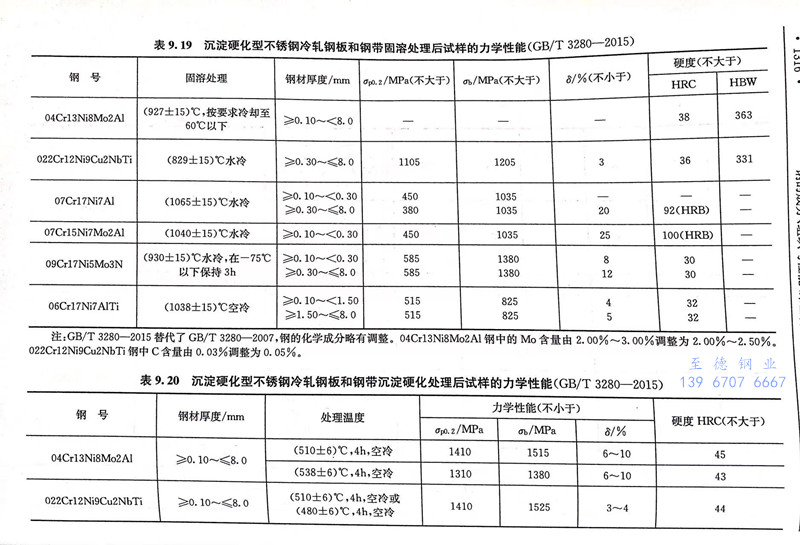

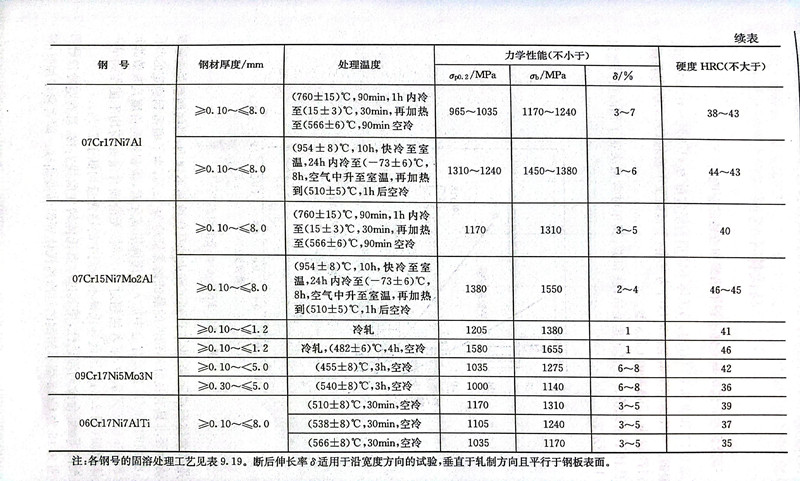

022Cr12Ni9Cu2NbTi、Custom 455 不銹(xiu)鋼(gang)在溫(wen)(wen)(wen)度區(qu)間900～1260℃極易鍛造(zao)，適宜的(de)(de)鍛造(zao)加熱和均熱溫(wen)(wen)(wen)度為(wei)1040～1150℃，終鍛溫(wen)(wen)(wen)度應(ying)控制在815～925℃，可(ke)獲得較(jiao)細的(de)(de)晶粒尺(chi)寸(cun)，鍛后(hou)(hou)(hou)空(kong)冷(leng)(leng)(leng)。鍛后(hou)(hou)(hou)應(ying)進(jin)行(xing)固(gu)溶處(chu)(chu)理，固(gu)溶溫(wen)(wen)(wen)度為(wei)816～843℃，隨(sui)后(hou)(hou)(hou)快冷(leng)(leng)(leng)，若截面較(jiao)小(xiao)可(ke)以水淬，組(zu)織(zhi)為(wei)全馬(ma)氏體組(zu)織(zhi)，硬度為(wei)30～35HRC。生產(chan)(chan)企(qi)業一般均以固(gu)溶狀態的(de)(de)產(chan)(chan)品供貨，用戶(hu)加工后(hou)(hou)(hou)只需進(jin)行(xing)時效(xiao)處(chu)(chu)理以獲得最后(hou)(hou)(hou)的(de)(de)性能。時效(xiao)溫(wen)(wen)(wen)度可(ke)在480～560℃選擇，保(bao)溫(wen)(wen)(wen)4h，空(kong)冷(leng)(leng)(leng)，時效(xiao)后(hou)(hou)(hou)的(de)(de)尺(chi)寸(cun)變化僅為(wei)-0.001mm／mm。固(gu)溶和時效(xiao)處(chu)(chu)理后(hou)(hou)(hou)鋼(gang)的(de)(de)力學性能見表9.19和表9.20。

 022Cr12Ni9Cu2NbTi、Custom 455 不銹鋼在固(gu)溶(rong)(rong)處(chu)理(li)后(hou)可以立(li)即進(jin)行(xing)(xing)冷作加(jia)(jia)工(gong)(gong)。對于(yu)深沖或脹形(xing)工(gong)(gong)藝，由(you)于(yu)變形(xing)是局部的，加(jia)(jia)工(gong)(gong)后(hou)須進(jin)行(xing)(xing)二(er)次(ci)固(gu)溶(rong)(rong)處(chu)理(li)（退(tui)火）。其他冷加(jia)(jia)工(gong)(gong)，如冷拉(la)、冷軋，因為(wei)在固(gu)溶(rong)(rong)狀態的加(jia)(jia)工(gong)(gong)硬化率低，可進(jin)行(xing)(xing)較(jiao)大變形(xing)量的冷加(jia)(jia)工(gong)(gong)，獲得較(jiao)高的強度，而不需二(er)次(ci)固(gu)溶(rong)(rong)處(chu)理(li)。最后(hou)進(jin)行(xing)(xing)時效處(chu)理(li)。

 022Cr12Ni9Cu2NbTi、Custom 455 不銹(xiu)鋼可(ke)焊(han)(han)性優良，可(ke)采用同(tong)成分的焊(han)(han)接(jie)材料進(jin)行(xing)焊(han)(han)接(jie)，一般不需(xu)焊(han)(han)前(qian)預熱和(he)焊(han)(han)后熱處理。

 022Cr12Ni9Cu2NbTi、Custom 455 不銹鋼在通常的大氣環境和淡水中有良好的抗蝕能力，在35℃食鹽水噴濺和室溫下5％FeCl₃水溶液中的耐點蝕性能良好。Costom 455鋼在包括海洋大氣等多種腐蝕環境下的應力腐蝕性能是良好的，并隨時效溫度的提高而進一步得到改善。
