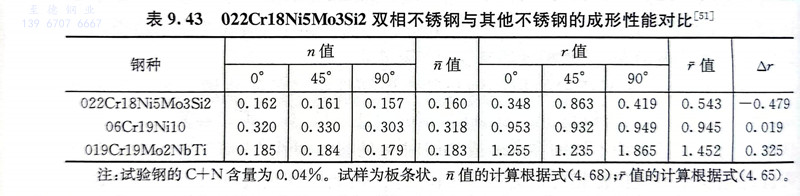

兩相組織的冷變形較為復雜，第二相的存在造成組織的局部不均勻度，影響變形行為。表9.43為022Cr18Ni5Mo3Si2 雙相不銹鋼與其他不銹鋼的冷成形性能對比，可見雙相不銹(xiu)鋼的冷成形性較奧氏體不銹鋼和鐵素體不銹鋼要差些。

  雙相(xiang)不銹鋼(gang)的(de)(de)屈服(fu)強度(du)較(jiao)高，初始(shi)變(bian)形時抗力(li)較(jiao)大，要施以較(jiao)大的(de)(de)外力(li)才能(neng)(neng)使(shi)其變(bian)形。雙相(xiang)不銹鋼(gang)的(de)(de)橫向彎(wan)(wan)曲(qu)性能(neng)(neng)較(jiao)差，需要較(jiao)大的(de)(de)彎(wan)(wan)心直徑(jing)（d），至(zhi)少d不小(xiao)于2a（a為板厚）才能(neng)(neng)通過彎(wan)(wan)曲(qu)試驗，這與其較(jiao)大的(de)(de)各(ge)向異性有關。

  通過F和Δr試驗說(shuo)明，雙(shuang)相鋼的各(ge)向異性(xing)顯著，軋板組(zu)織中(zhong)α與γ相呈帶狀層狀組(zu)織。雙(shuang)相不銹鋼的r值比奧(ao)氏體鋼和鐵素體鋼低很多，故其冷成形性(xing)較差(cha)。
