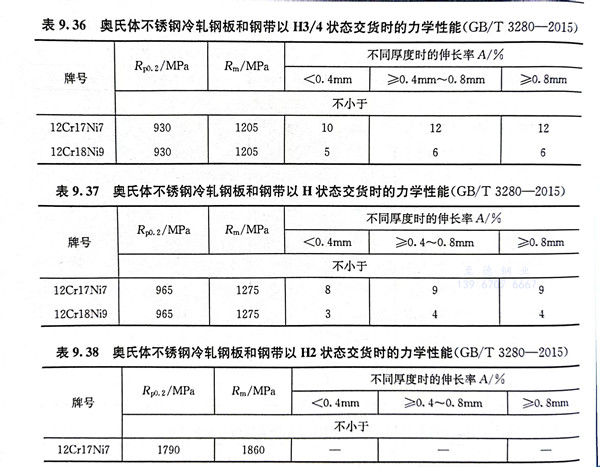

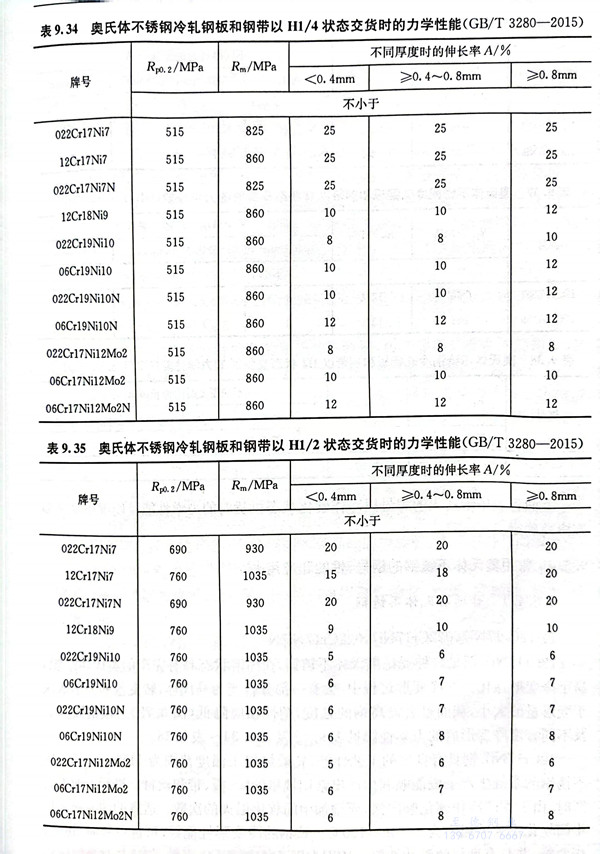

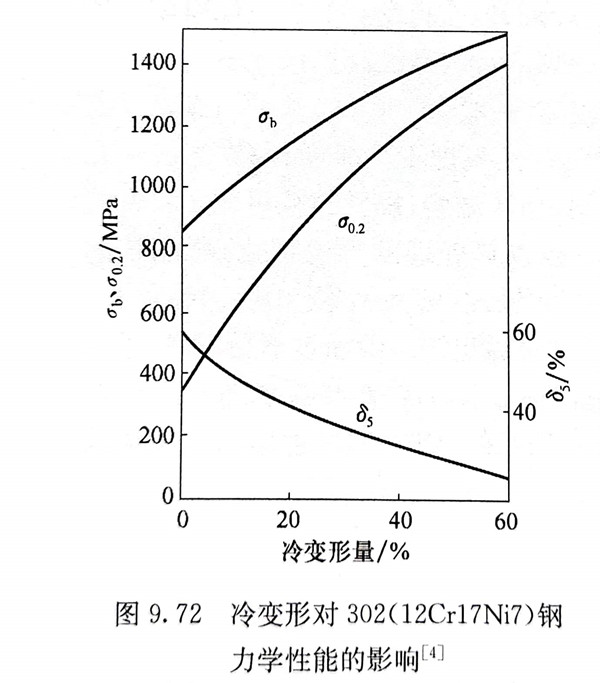

12Cr17Ni7鋼是一種亞穩奧(ao)氏體不銹鋼，在固溶狀態具有完全的奧氏體組織，易于冷變形強化。在冷變形過程中，會有一部分轉變為馬氏體，轉變量的大小取決于變形量的大小，從而顯著提高鋼的強度，塑性相應降低（圖9.72）。該鋼固溶態及不同程度冷變形后的力學性能見表9.12及表9.34～表9.38。

  12Cr17Ni7 鋼(gang)(gang)具(ju)有(you)良好的(de)工藝(yi)性能，軋鍛熱(re)加(jia)(jia)工溫度(du)范(fan)圍(wei)為(wei)1150～850℃，用不銹鋼(gang)(gang)的(de)常規生產手(shou)段能順利生產出常用規格的(de)棒、板(ban)、帶和絲材。進(jin)行冷(leng)加(jia)(jia)工變形時，由于鋼(gang)(gang)的(de)冷(leng)作硬化傾(qing)向強，要增(zeng)加(jia)(jia)中間軟化退(tui)火的(de)次數。適(shi)宜的(de)固(gu)溶(rong)處理和中間軟化退(tui)火的(de)溫度(du)為(wei)1050～1100℃。該(gai)鋼(gang)(gang)的(de)冷(leng)變形性能好，可進(jin)行彎曲、卷(juan)邊、折疊(die)等，并具(ju)有(you)良好的(de)深沖性能。該(gai)鋼(gang)(gang)在(zai)固(gu)溶(rong)狀(zhuang)態下可以焊(han)(han)接(jie)，但冷(leng)軋材焊(han)(han)接(jie)后會在(zai)焊(han)(han)縫(feng)附近形成低(di)強度(du)區而影響使用，因(yin)而不推薦在(zai)焊(han)(han)接(jie)狀(zhuang)態下應用。

  12Cr17Ni7 鋼在(zai)(zai)工(gong)業大(da)(da)氣、城(cheng)市(shi)大(da)(da)氣條(tiao)(tiao)件下抗(kang)銹(xiu)性(xing)良好，在(zai)(zai)中(zhong)(zhong)(zhong)性(xing)和氧化(hua)性(xing)環境中(zhong)(zhong)(zhong)有較(jiao)好的耐蝕(shi)性(xing)，但在(zai)(zai)海洋大(da)(da)氣條(tiao)(tiao)件下、還(huan)原性(xing)環境中(zhong)(zhong)(zhong)及化(hua)工(gong)過程中(zhong)(zhong)(zhong)常(chang)見(jian)的酸(suan)、堿、鹽(yan)介質中(zhong)(zhong)(zhong)的耐蝕(shi)性(xing)較(jiao)差。該鋼用于制造在(zai)(zai)冷狀(zhuang)態下承載(zai)較(jiao)高載(zai)荷(he)，又能減輕設備重量和不(bu)生銹(xiu)的零(ling)(ling)件和設備，如鐵道車(che)輛(liang)及零(ling)(ling)部件、裝飾板、傳送帶、緊固件等。

  022Cr17Ni7 鋼(gang)是一種超低碳奧氏體不銹(xiu)鋼(gang)。由(you)于碳含量低，該(gai)鋼(gang)耐晶界(jie)腐蝕性好，焊后可不進行熱處(chu)理(li)。該(gai)鋼(gang)用于制(zhi)造焊接后可不進行熱處(chu)理(li)的(de)零(ling)部(bu)件。

  022Cr17Ni7N 鋼(gang)(gang)是一種含氮(dan)(dan)超低(di)碳奧氏不(bu)銹鋼(gang)(gang)，碳含量(liang)低(di)，耐(nai)晶間腐蝕(shi)性好(hao)，加入(ru)氮(dan)(dan)后，其(qi)強(qiang)(qiang)度(du)較022Cr17Ni7 鋼(gang)(gang)高，并增(zeng)強(qiang)(qiang)了其(qi)耐(nai)點蝕(shi)和耐(nai)縫隙腐蝕(shi)的(de)能(neng)力(li)。該(gai)鋼(gang)(gang)的(de)焊(han)接性能(neng)好(hao)，焊(han)后不(bu)需進行熱(re)處理。該(gai)鋼(gang)(gang)用(yong)于制造既要求(qiu)耐(nai)腐蝕(shi)，又要求(qiu)具有(you)一定強(qiang)(qiang)度(du)的(de)結(jie)構件。

 至(zhi)德鋼業(ye)，我們(men)根(gen)據您(nin)的(de)實際需求(qiu)，給出參考建議(yi)，為您(nin)提供(gong)高性價(jia)比的(de)不銹(xiu)鋼管道(dao)及配件。
