022Cr18Ti 不銹鋼的耐蝕性優于10Cr17鋼，鋼中單獨加入鈦或鈮，焊接性和冷成形性有所改善，抗晶間腐蝕性較好，其塑性、韌性也有所改善。該鋼存在475℃脆性問題，其使用溫度應低于300℃。


  022Cr18Ti 不(bu)(bu)銹鋼的(de)開始熱(re)加工(gong)溫(wen)度為1050～1150℃，終止溫(wen)度為705～790℃，空冷。該鋼熱(re)軋帶在(zai)罩式爐(lu)內(nei)退火(huo)(huo)，退火(huo)(huo)溫(wen)度為825～875℃，時間不(bu)(bu)小(xiao)于(yu)8h；冷軋帶在(zai)連(lian)續退火(huo)(huo)爐(lu)中(zhong)退火(huo)(huo)，溫(wen)度控制在(zai)850～860℃，退火(huo)(huo)后的(de)力(li)學性能(neng)見表9.28。

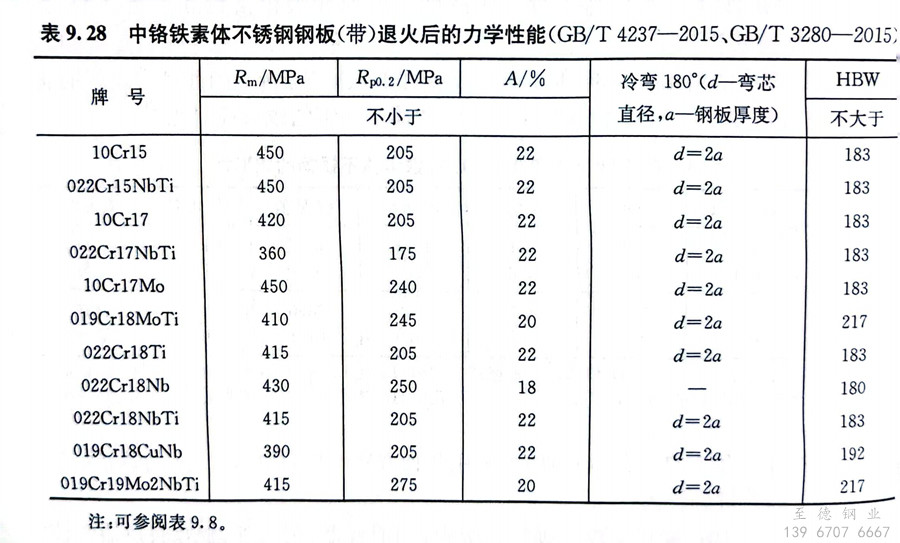

表 28.jpg


  022Cr18Ti 不(bu)銹(xiu)鋼適于制造(zao)生產硝酸、氨酸等(deng)要求(qiu)耐氧化(hua)酸的容器和(he)管道設備，可(ke)以部分(fen)代替18Cr-8Ni奧氏體不(bu)銹(xiu)鋼，也可(ke)用(yong)(yong)于建筑內外裝飾(shi)、車輛部件、廚房用(yong)(yong)具、餐具等(deng)。
