金(jin)屬(shu)齒(chi)(chi)形(xing)墊(dian)(dian)片(pian)(pian)也是一(yi)種(zhong)實體金(jin)屬(shu)墊(dian)(dian)片(pian)(pian)，墊(dian)(dian)片(pian)(pian)的(de)剖(pou)切面(mian)(mian)(mian)呈鋸齒(chi)(chi)形(xing)，齒(chi)(chi)距t=1.5~2mm,齒(chi)(chi)高h=0.65~0.85mm,齒(chi)(chi)頂寬度(du)c=0.2~0.3mm.在(zai)密(mi)(mi)封(feng)(feng)(feng)面(mian)(mian)(mian)上(shang)車削若干個同心圓，其齒(chi)(chi)數為7~16,視墊(dian)(dian)片(pian)(pian)的(de)規格大小(xiao)而定。金(jin)屬(shu)齒(chi)(chi)形(xing)墊(dian)(dian)片(pian)(pian)的(de)結(jie)構(gou)型(xing)(xing)式有基(ji)本型(xing)(xing)、帶外環型(xing)(xing)、帶內(nei)環型(xing)(xing)及帶內(nei)外環型(xing)(xing)四種(zhong)，比較(jiao)常(chang)見的(de)結(jie)構(gou)為基(ji)本型(xing)(xing)。由于金(jin)屬(shu)齒(chi)(chi)形(xing)墊(dian)(dian)片(pian)(pian)密(mi)(mi)封(feng)(feng)(feng)表面(mian)(mian)(mian)接(jie)觸區的(de)V型(xing)(xing)肋(lei)形(xing)成許多具有壓差的(de)空(kong)間線(xian)接(jie)觸，所(suo)以密(mi)(mi)封(feng)(feng)(feng)可靠(kao)，使用(yong)周期(qi)長。和一(yi)般金(jin)屬(shu)墊(dian)(dian)片(pian)(pian)相(xiang)比，這(zhe)種(zhong)墊(dian)(dian)片(pian)(pian)需(xu)要的(de)壓緊(jin)力(li)較(jiao)小(xiao)。金(jin)屬(shu)齒(chi)(chi)形(xing)墊(dian)(dian)片(pian)(pian)的(de)缺(que)點是，在(zai)每次更(geng)換(huan)墊(dian)(dian)片(pian)(pian)時(shi)，都要對(dui)兩法蘭密(mi)(mi)封(feng)(feng)(feng)面(mian)(mian)(mian)進行加工(gong)，因而費(fei)時(shi)費(fei)力(li)。另外，墊(dian)(dian)片(pian)(pian)使用(yong)后容易在(zai)法蘭密(mi)(mi)封(feng)(feng)(feng)面(mian)(mian)(mian)上(shang)留下壓痕，故一(yi)般用(yong)于較(jiao)少(shao)拆卸的(de)部位。金(jin)屬(shu)齒(chi)(chi)形(xing)墊(dian)(dian)片(pian)(pian)適(shi)用(yong)的(de)公稱壓力(li)為1.6~25.0MPa.


一、金屬齒(chi)形墊(dian)片型式、尺寸與公差


1. 型式與尺寸(cun)

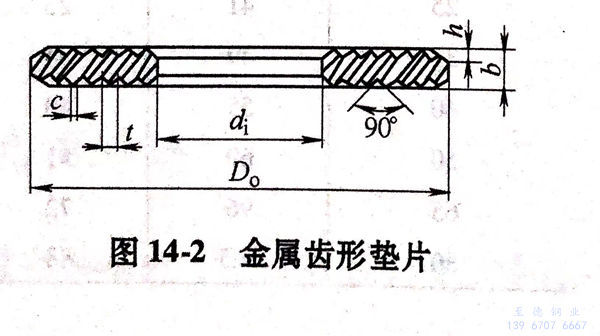

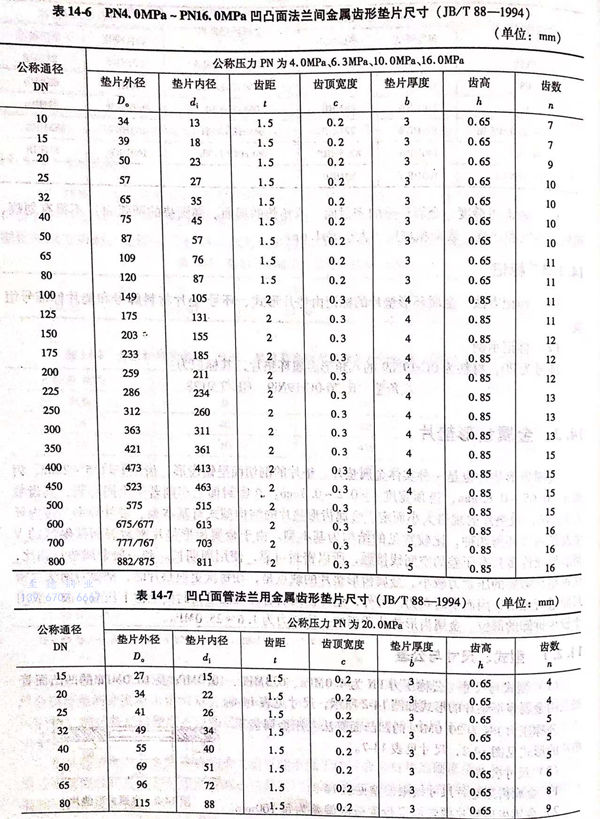

 公(gong)稱壓力PN為4.0MPa、6.3MPa、10.0MPa及16.0MPa的(de)(de)凹凸面管法蘭用金屬齒形墊片的(de)(de)形式如圖14-2所(suo)示，尺(chi)寸(cun)見表14-6。




 公稱(cheng)壓力(li)PN為20.0MPa的凹(ao)凸(tu)面管法蘭用金(jin)屬齒形墊片的形式見(jian)圖(tu)14-2,尺寸見(jian)表14-7。


2. 尺寸公差

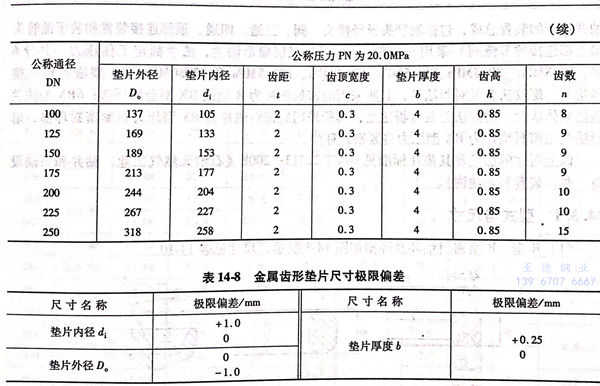

 a. 金屬齒形(xing)墊片尺(chi)寸極(ji)限偏(pian)差見表(biao)14-8.


 b. 金屬齒形墊片兩端面平行(xing)度極限偏差為每100mm直徑長度不大于0.1mm。



二、金屬齒(chi)形墊片技術要求


1. 材料

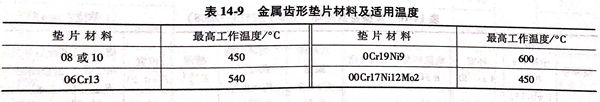

 金(jin)屬齒形墊(dian)片材料(liao)及適用的(de)溫(wen)度范(fan)圍(wei)見表14-9,材料(liao)的(de)其他技術要求(qiu)應符合相應標準(zhun)的(de)規定。




2. 表面粗糙(cao)度


 金屬齒形墊片(pian)齒頂平面的表(biao)面粗糙度不(bu)大(da)于Ra1.6μm.


三、金屬齒形墊(dian)片(pian)標(biao)記


1. 標記方(fang)法


 金(jin)屬齒形墊片標(biao)(biao)記由公稱通徑、公稱壓力、材料及(ji)標(biao)(biao)準編號等部(bu)分組成(cheng)。


2. 標記示例


 公(gong)稱(cheng)通(tong)徑100mm、公(gong)稱(cheng)壓(ya)力(li)6.3MPa、材料為0Cr19Ni9的凹凸面管法蘭用金屬齒形墊片的標記為： 齒形墊  100-63  0Cr19Ni9  JB/T 88-1994
