一、對(dui)焊環板(ban)式(shi)松(song)套法蘭型式(shi)與(yu)尺(chi)寸

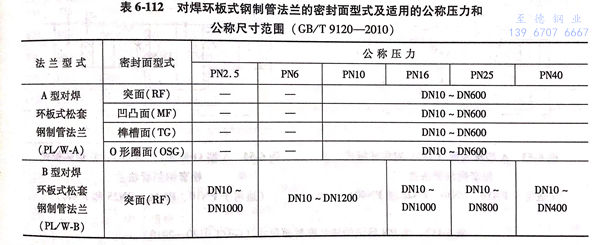

 用PN標記的(de)對焊環(huan)板式(shi)松套鋼制管法(fa)蘭(lan)分為A型(xing)和(he)B型(xing)兩種結構型(xing)式(shi)，其密封面型(xing)式(shi)及適用的(de)公(gong)稱壓力和(he)公(gong)稱尺寸范圍見表6-112。

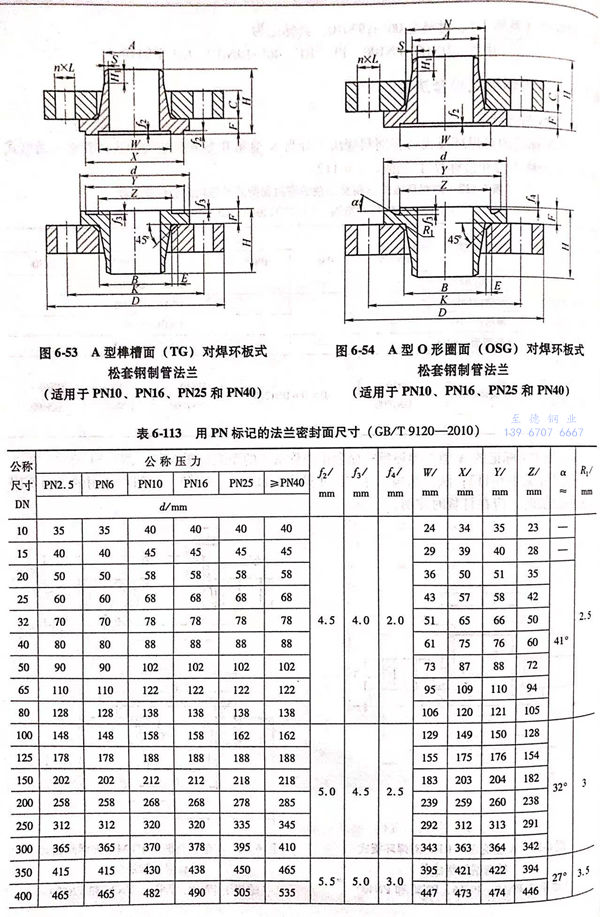

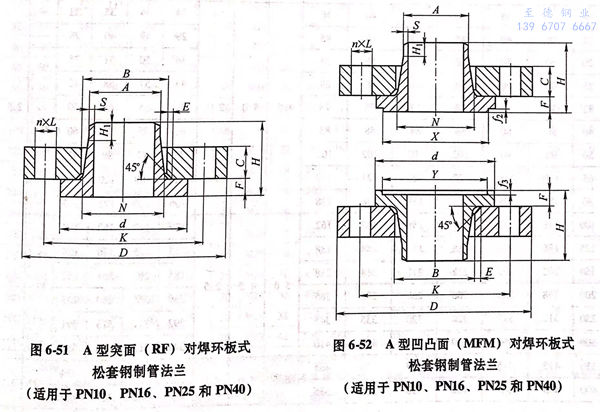

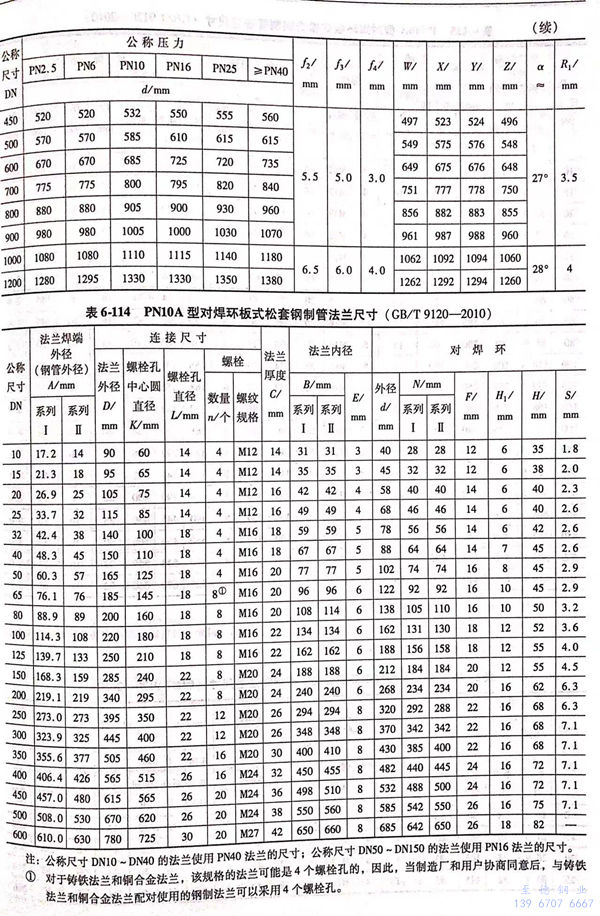

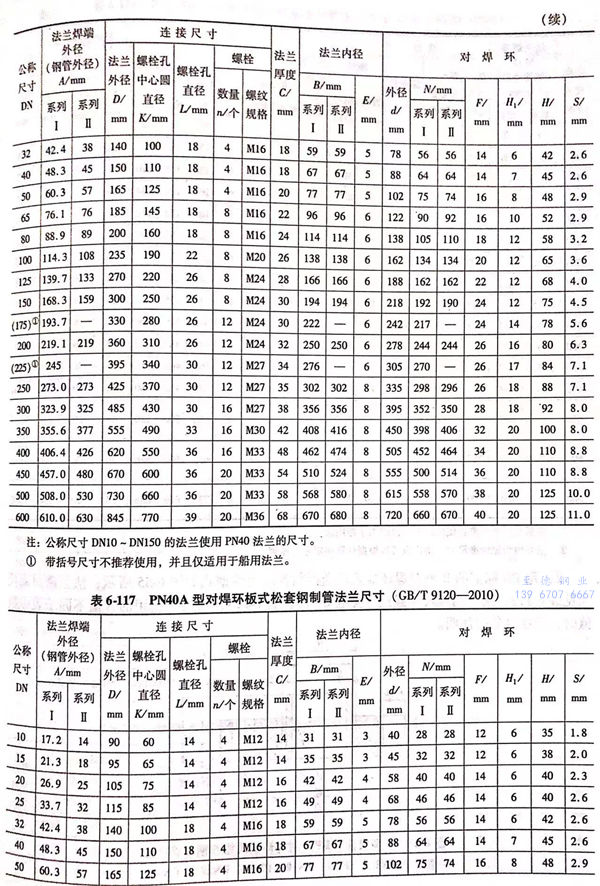

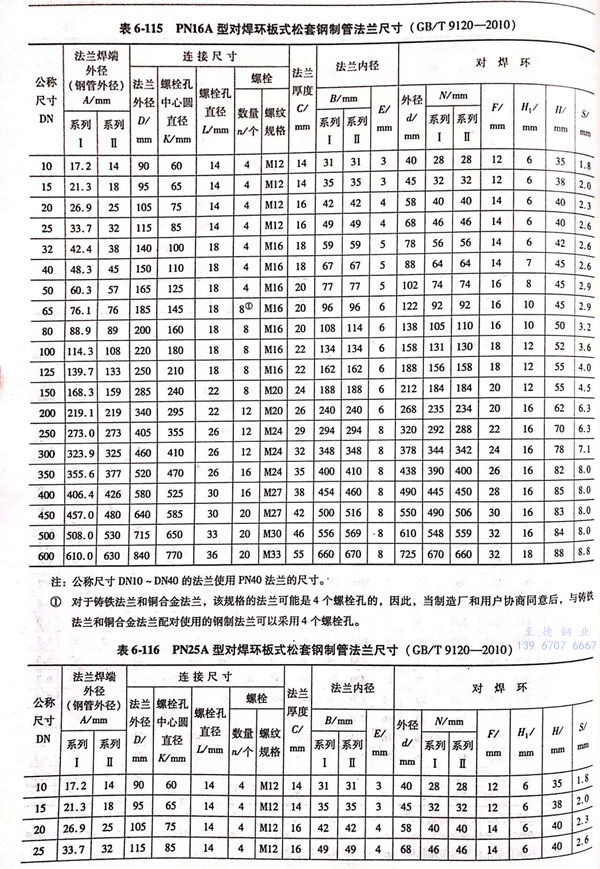

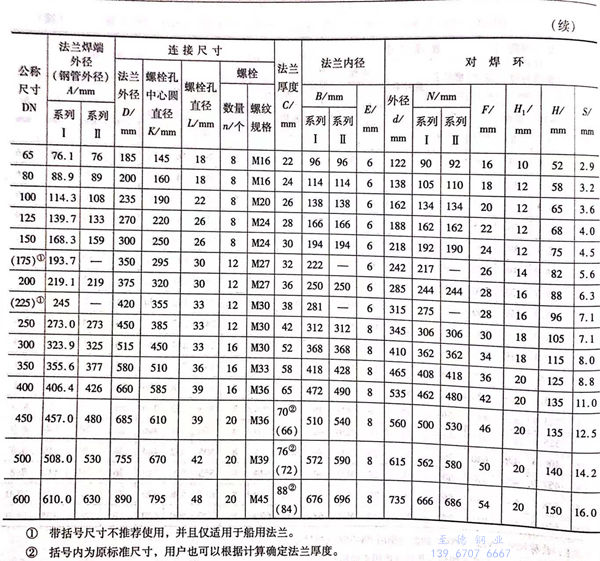

1. 用(yong)PN標記的A型對焊環板式松套鋼制管法蘭(lan)(lan)的型式如圖(tu)6-51~圖(tu)6-54所示；法蘭(lan)(lan)密封面(mian)尺寸(cun)(cun)見表6-113;法蘭(lan)(lan)結構尺寸(cun)(cun)或(huo)尺寸(cun)(cun)見表6-114~表6-117,當用(yong)戶選用(yong)的S值不同于表中數值時，應在訂貨時注明。

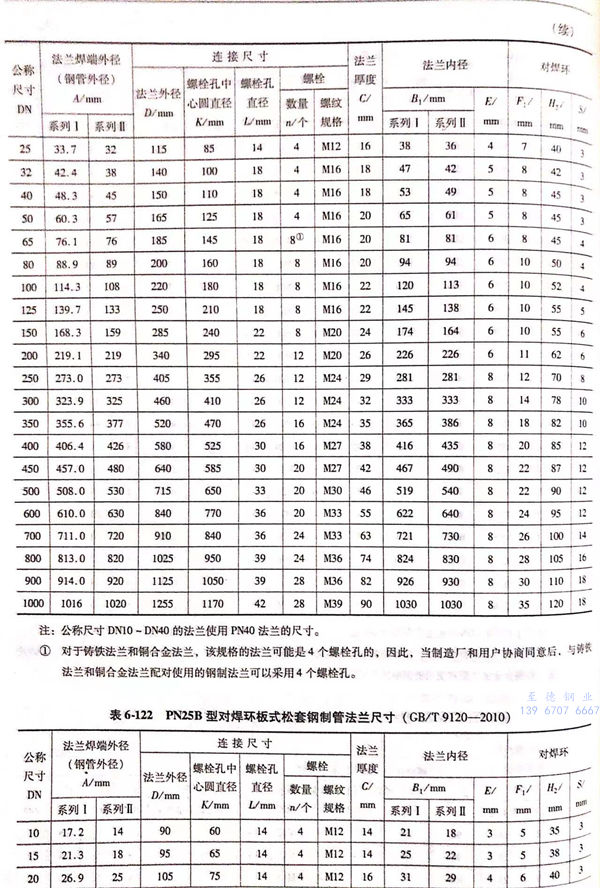

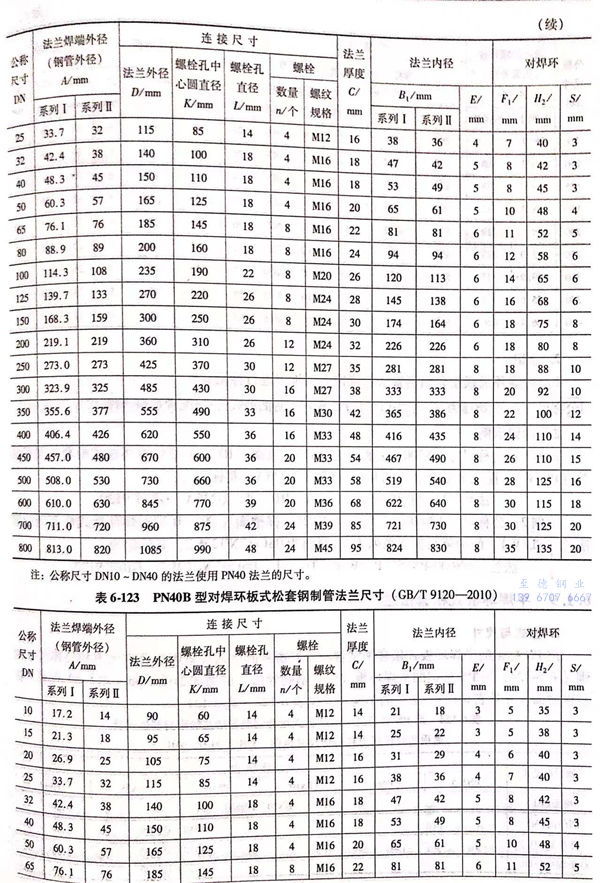

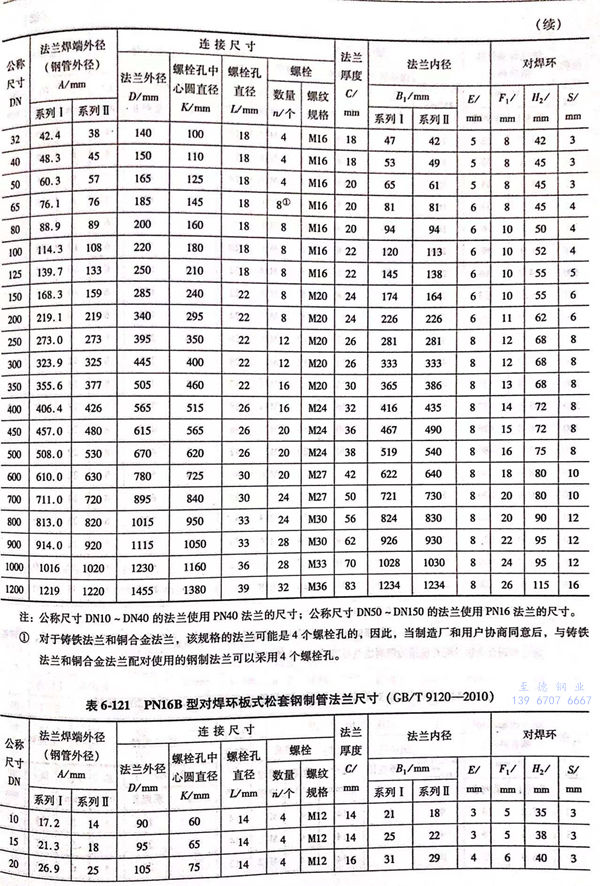

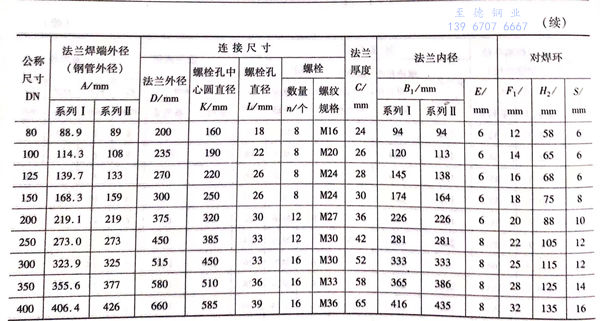

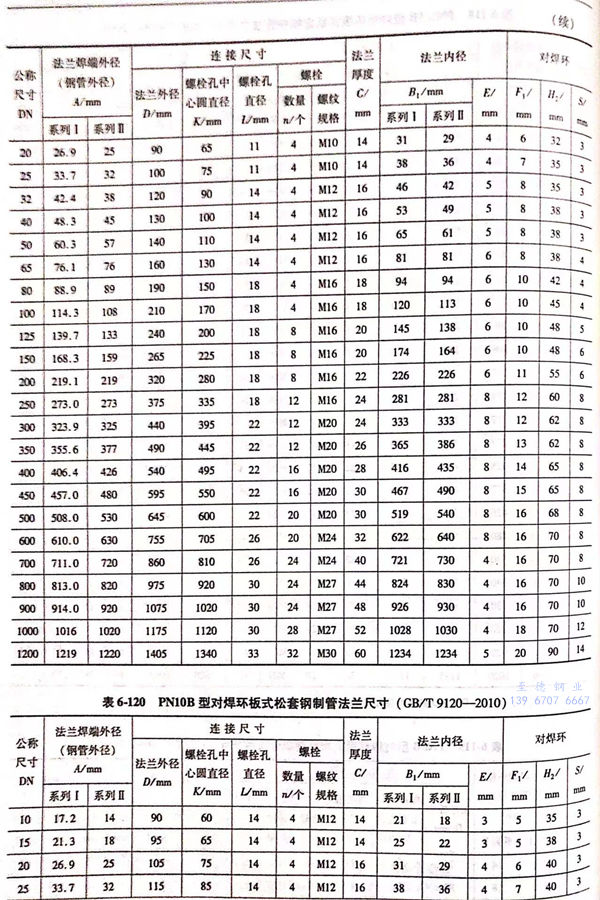

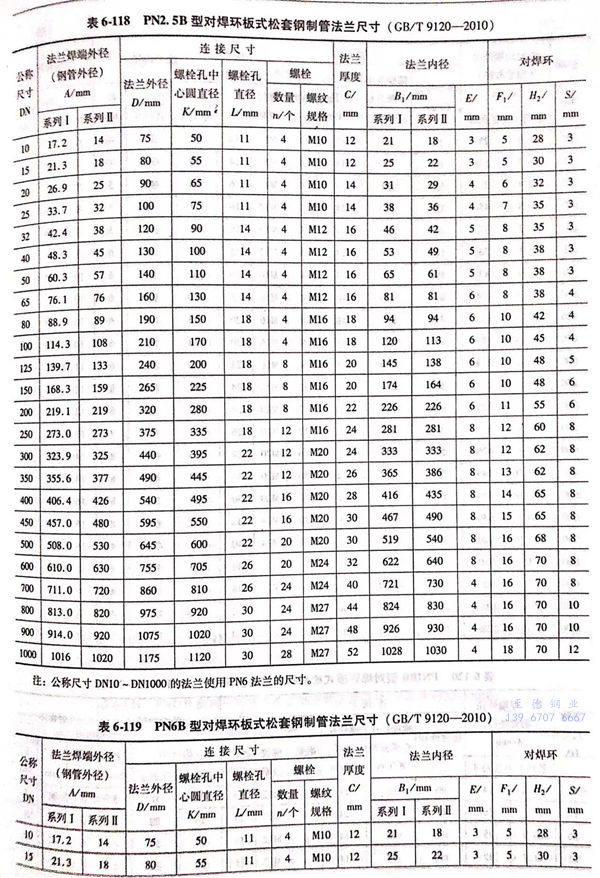

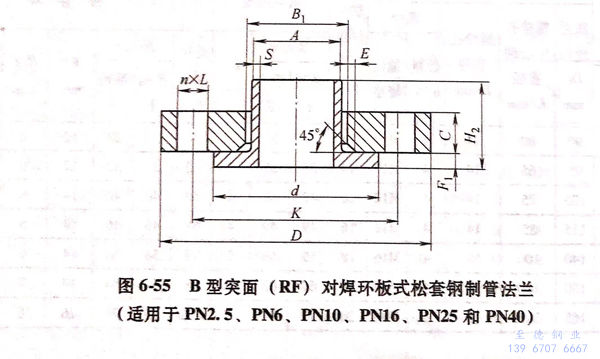

2. 用(yong)(yong)(yong)PN標記的(de)B型對焊環(huan)板式(shi)(shi)松套鋼制管(guan)法(fa)(fa)(fa)蘭(lan)的(de)型式(shi)(shi)如圖(tu)6-55所示；法(fa)(fa)(fa)蘭(lan)密封面尺寸(cun)見表6-113;法(fa)(fa)(fa)蘭(lan)結(jie)構(gou)尺寸(cun)或尺寸(cun)見表6-118~表6-123,當用(yong)(yong)(yong)戶選用(yong)(yong)(yong)的(de)S值(zhi)不同于表中(zhong)數值(zhi)時(shi)，應在訂貨時(shi)注明(ming)。




二、對焊環板(ban)式松(song)套法蘭(lan)標記(ji)


1. 對焊(han)環(huan)板式松(song)套鋼制管(guan)法(fa)蘭應按(an)下(xia)列規定進行標記：


  公(gong)(gong)稱尺寸 → 公(gong)(gong)稱壓力 → 法(fa)蘭型(xing)式(shi)(shi)代(dai)號（PL/W) → 密封面型(xing)式(shi)(shi)代(dai)號 → 配(pei)管系(xi)列 → 材料代(dai)號 → 標(biao)準(zhun)編號


2. 標(biao)記示(shi)例


  示例 1 :  公稱尺(chi)寸(cun)DN300、公稱壓力PN16、突(tu)面(mian)（RF)A型對焊(han)環板式松套鋼制(zhi)管法蘭（PL/W)、配用米制(zhi)管（系列Ⅱ)、材料為(wei)Q235A,其標記為(wei)：法蘭 DN300-PN16 PL/W-A RF Ⅱ Q235A GB/T 9120


  示例 2 :公稱(cheng)尺寸DN600、公稱(cheng)壓力PN25、榫槽面(mian)（TG)B型對(dui)焊環(huan)板式松套鋼制(zhi)管法蘭（PL/W)、配用英制(zhi)管（系列Ⅰ)、材料為06Cr17Ni12Mo,其標記為：法蘭 DN600-PN25 PL/W-B TG Ⅰ 06Cr17Ni12Mo2 GB/T 9120
