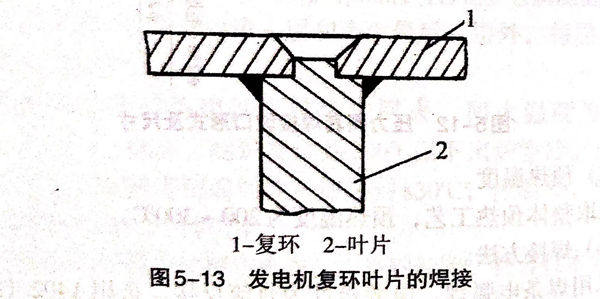

發電機復環葉片結構如圖5-13所示，其材質為2Cr13,葉片為1Cr13,均為馬氏體不銹鋼，采用焊接工藝如下。


圖 13.jpg


 ①. 焊前預熱溫度為100℃.


 ②. 選用A207(E316型(xing)）焊條，直(zhi)徑3.2mm.


 ③. 在引弧(hu)(hu)(hu)板(ban)上引弧(hu)(hu)(hu)，待電弧(hu)(hu)(hu)穩定(ding)后(hou)引入待焊處，采用短弧(hu)(hu)(hu)焊，收弧(hu)(hu)(hu)時要填滿弧(hu)(hu)(hu)坑(keng)(keng)，防(fang)止弧(hu)(hu)(hu)坑(keng)(keng)裂紋，并使焊縫(feng)與母材(cai)呈圓滑(hua)過渡(du)。


 ④. 焊后為防止焊件的變形和裂紋，需進行(xing)回火(huo)熱處理來消除(chu)焊接殘(can)余應(ying)力。回火(huo)溫度為700℃,保溫30min,然后隨爐冷(leng)卻。


 ⑤. 用超聲波探傷(shang)對焊縫(feng)內部(bu)進行(xing)檢測(ce)，發現(xian)超標缺(que)陷時，應立即返修。
