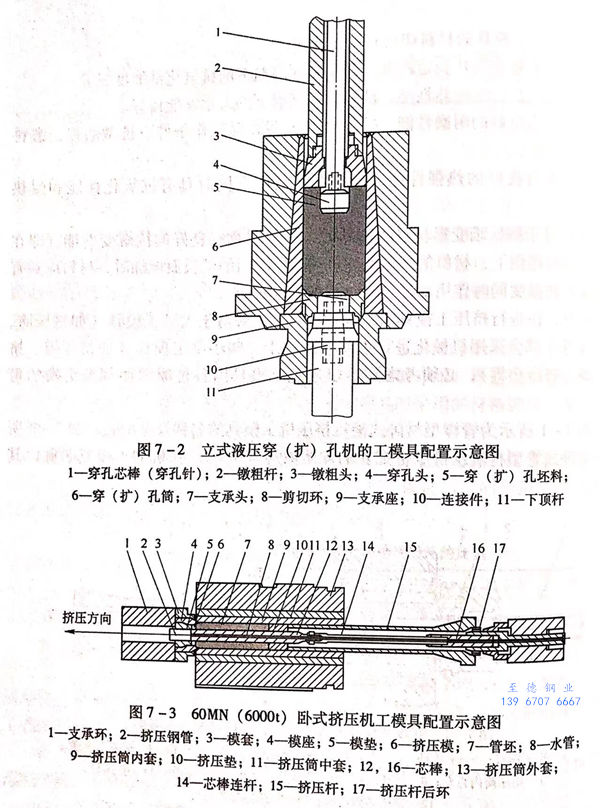

不銹鋼管擠壓過程的(de)工(gong)模具配(pei)(pei)置如圖(tu)7-3所示，可用以(yi)研究不同的(de)擠壓方(fang)法，以(yi)及各種結構配(pei)(pei)置的(de)擠壓工(gong)模具的(de)實(shi)際(ji)工(gong)況條(tiao)件。在每一個(ge)香蕉視頻app在線觀看:不銹鋼管擠(ji)壓周(zhou)期的(de)循環中，與(yu)加(jia)熱到高(gao)(gao)溫的(de)坯(pi)(pi)料(liao)(liao)直(zhi)(zhi)(zhi)接(jie)(jie)接(jie)(jie)觸的(de)工(gong)(gong)具(ju)稱為(wei)變形模具(ju)，包括擠(ji)壓筒內襯、擠(ji)壓模、擠(ji)壓墊(dian)、芯棒、擠(ji)壓桿(gan)（擠(ji)壓桿(gan)屬(shu)于大型變形模具(ju)，雖然沒和(he)高(gao)(gao)溫坯(pi)(pi)料(liao)(liao)直(zhi)(zhi)(zhi)接(jie)(jie)接(jie)(jie)觸，但其由擠(ji)壓墊(dian)保護傳送(song)高(gao)(gao)壓，有(you)些小型擠(ji)壓機(ji)擠(ji)壓時(shi)擠(ji)壓桿(gan)直(zhi)(zhi)(zhi)接(jie)(jie)接(jie)(jie)觸坯(pi)(pi)料(liao)(liao)）；而(er)不直(zhi)(zhi)(zhi)接(jie)(jie)與(yu)變形金(jin)屬(shu)接(jie)(jie)觸的(de)工(gong)(gong)具(ju)稱為(wei)輔助工(gong)(gong)具(ju)，包括擠(ji)壓筒、中套、外套、模座(zuo)、模套、模支承、芯棒連桿(gan)、芯棒支承、擠(ji)壓桿(gan)后支承等。將(jiang)變形模具(ju)和(he)輔助工(gong)(gong)具(ju)統稱為(wei)工(gong)(gong)模具(ju)。




 不銹鋼(gang)管(guan)擠(ji)(ji)壓(ya)工(gong)模(mo)具還(huan)有(you)其他的(de)(de)分類方法，如(ru)將工(gong)模(mo)具分別稱為(wei)運(yun)(yun)動(dong)部(bu)件(jian)工(gong)具和(he)不運(yun)(yun)動(dong)部(bu)件(jian)工(gong)具。這是根據在擠(ji)(ji)壓(ya)過(guo)程中，工(gong)模(mo)具部(bu)件(jian)所處的(de)(de)運(yun)(yun)動(dong)和(he)不運(yun)(yun)動(dong)狀態(tai)來進行分類的(de)(de)。


 尼科波爾南方不(bu)(bu)銹鋼管廠則將(jiang)擠(ji)壓(ya)工(gong)模具(ju)(ju)(ju)分為(wei)操作(zuo)工(gong)具(ju)(ju)(ju)和輔助工(gong)具(ju)(ju)(ju)。直接接觸(chu)高(gao)溫變形金(jin)屬的部件稱為(wei)操作(zuo)工(gong)具(ju)(ju)(ju)，如擠(ji)壓(ya)筒內(nei)襯、擠(ji)壓(ya)模、芯棒(bang)、擠(ji)壓(ya)墊、擠(ji)壓(ya)桿；而不(bu)(bu)直接接觸(chu)高(gao)溫變形金(jin)屬的部件稱為(wei)輔助工(gong)具(ju)(ju)(ju)，如座、套、環、支承、連(lian)桿等。


在不(bu)同(tong)(tong)結構(gou)的(de)擠(ji)壓(ya)(ya)機上，上述擠(ji)壓(ya)(ya)工模具(ju)由于其在擠(ji)壓(ya)(ya)機上固定方法的(de)不(bu)同(tong)(tong)，做成不(bu)同(tong)(tong)的(de)形式。


 在老式(shi)結(jie)構的(de)擠(ji)壓(ya)(ya)(ya)機上，所有的(de)工模(mo)具由(you)專門的(de)液壓(ya)(ya)(ya)缸或機械裝(zhuang)置將其從擠(ji)壓(ya)(ya)(ya)機的(de)前(qian)梁中(zhong)拉(la)出或推進，并用以使(shi)擠(ji)壓(ya)(ya)(ya)墊、擠(ji)壓(ya)(ya)(ya)制品和壓(ya)(ya)(ya)余進行(xing)分離(li)，檢查擠(ji)壓(ya)(ya)(ya)模(mo)及其固定(ding)裝(zhuang)置的(de)狀況，并且在必要時更(geng)換擠(ji)壓(ya)(ya)(ya)工模(mo)具。上海(hai)異形(xing)鋼管(guan)廠的(de)15MN(1500t)擠(ji)壓(ya)(ya)(ya)機就是這種結(jie)構形(xing)式(shi)。


 在現代(dai)結構(gou)(gou)(gou)的擠(ji)(ji)壓機上，將工(gong)模(mo)(mo)(mo)(mo)具(ju)部件(jian)制造成旋轉結構(gou)(gou)(gou)的形式(shi)，或者(zhe)橫向移動的壓模(mo)(mo)(mo)(mo)部件(jian)結構(gou)(gou)(gou)形式(shi)，也稱抽(chou)屜式(shi)結構(gou)(gou)(gou)模(mo)(mo)(mo)(mo)架(jia)。在這種擠(ji)(ji)壓機上，更換和固定模(mo)(mo)(mo)(mo)子時(shi)，擠(ji)(ji)壓機不必停止(zhi)工(gong)作。旋轉式(shi)模(mo)(mo)(mo)(mo)架(jia)或抽(chou)屜式(shi)模(mo)(mo)(mo)(mo)架(jia)，在更換擠(ji)(ji)壓模(mo)(mo)(mo)(mo)時(shi)，不需要附加的消耗工(gong)作時(shi)間(jian)，并且(qie)可以輪(lun)流地(di)使用2個擠(ji)(ji)壓模(mo)(mo)(mo)(mo)。在更換擠(ji)(ji)壓模(mo)(mo)(mo)(mo)的同時(shi)，完成某(mou)些輔助工(gong)序。


 旋轉式(shi)雙(shuang)擠(ji)(ji)壓(ya)(ya)筒(tong)和旋轉式(shi)雙(shuang)穿孔(kong)(kong)筒(tong)結(jie)(jie)構形式(shi)的工(gong)(gong)作原(yuan)理也(ye)是(shi)(shi)如此(ci)，一個(ge)擠(ji)(ji)壓(ya)(ya)（穿孔(kong)(kong)）筒(tong)在擠(ji)(ji)壓(ya)(ya)（穿孔(kong)(kong)）中(zhong)心線上進(jin)行擠(ji)(ji)壓(ya)(ya)（穿孔(kong)(kong)）；另一個(ge)擠(ji)(ji)壓(ya)(ya)（穿孔(kong)(kong)）筒(tong)則(ze)旋轉到(dao)中(zhong)心線外，完(wan)成清(qing)掃、冷卻和裝料等輔助工(gong)(gong)序，不需(xu)要附(fu)加的消耗工(gong)(gong)作時間(jian)。俄羅斯伏(fu)爾加不銹鋼(gang)(gang)(gang)管廠的55MN(5500t)擠(ji)(ji)壓(ya)(ya)機(ji)(ji)和美國(guo)的Lone Star 鋼(gang)(gang)(gang)管廠的55MN(5500t)擠(ji)(ji)壓(ya)(ya)機(ji)(ji)都是(shi)(shi)這種(zhong)結(jie)(jie)構形式(shi)。原(yuan)上海第五鋼(gang)(gang)(gang)鐵廠的4000t擠(ji)(ji)壓(ya)(ya)機(ji)(ji)也(ye)是(shi)(shi)采用(yong)這種(zhong)結(jie)(jie)構。
